Угловые захваты Серия AG1A

Угловые пневматический захваты

Модель		AG1A-10	AG1A-16	AG1A-20	AG1A-25	AG1A-32
Диаметр поршня		Ø10	Ø16	Ø20	Ø25	Ø32
Размер отверстия		M3x0,5	M5x0,8
Среда		Воздух
Режим работы		Двойное действие
Диапазон давления		1,5–7 бар
Диапазон рабочей температуры		от 0 до 60° C
Макс. рабочая частота		80 мин
Смазывание	Цилиндр	Без смазывания
	Секция рычага	Требуется (нанесение смазочного масла)
Теоретическая + удерживающая сила (M) бар	Закрытая сторона	0,16xP	0,8xP	1,7xP	3,4xP	6,1xP
	Открытая сторона	0,26xP	1,1xP	2,3xP	4,3xP	8,1xP
Длина максимальной точки захвата (L) мм		30	40	60	70	85
Эффективная сила захвата (F)* бар		F = M / L x 0,85
Углы открытия/закрытия рычага		-10…+30°
Магнит		С магнитом

Угловые захваты — Ø10, 16, 20, 25, 32 мм

Особенности

Подходит для захвата мелких деталей.
Прочный корпус из анодированного алюминия.
Компактная конструкция.
С магнитом в поршне в стандартном исполнении.

Режим работы и данные

Режим Тип	Модель	Диаметр поршня(мм)	Минимальное рабочее давление (бар)	Резьбовое отверстие (мм)	Эффективная сила захвата кгс (Н)
Плунжерный клапан	AG1A-10	10	2,2	M3x0,5 — 4 шт	Открытие	0,3 (3,6)
					Закрытие	0,2 (2,2)
	AG1A-16	16	1	M3x0,5 — 4 шт	Открытие	1,5 (15,2)
					Закрытие	1,1 (11,1)
	AG1A-20	20	1	M4x0,7 — 4 шт	Открытие	3,2 (31,9)
					Закрытие	2,4 (23,6)
	AG1A-25	25	1	M5x0,8 — 4 шт.	Открытие	6 (59,6)
					Закрытие	4,8 (47,2)
	AG1A-32	32	1	M6x1,0 — 4 шт.	Открытие	11,4 (112,4)
					Закрытие	8,6 (84,6)

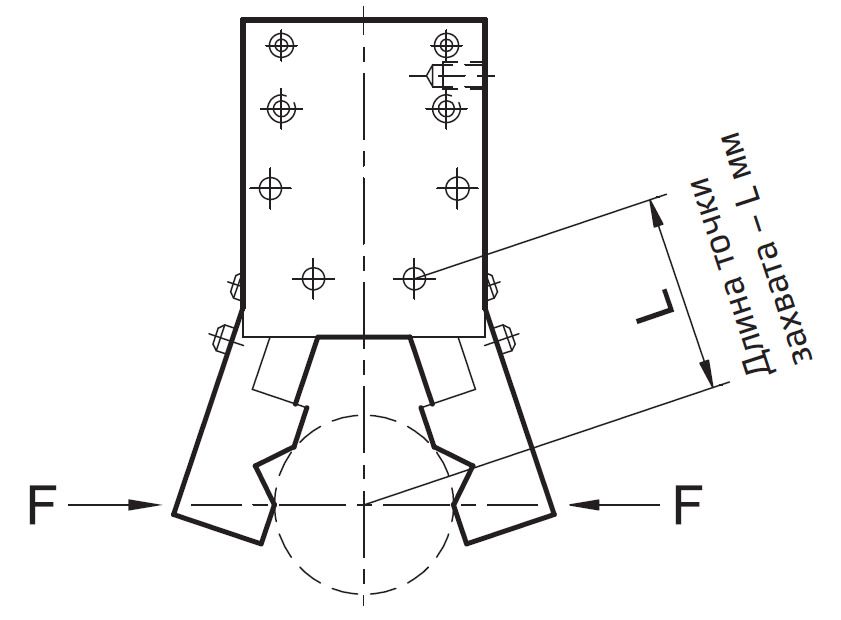

Примечание: сила захвата — это сила открывающегося и закрывающегося захвата, расстояние точки захватывания которого составляет 30 мм, а давление срабатывания равно 5 бар.

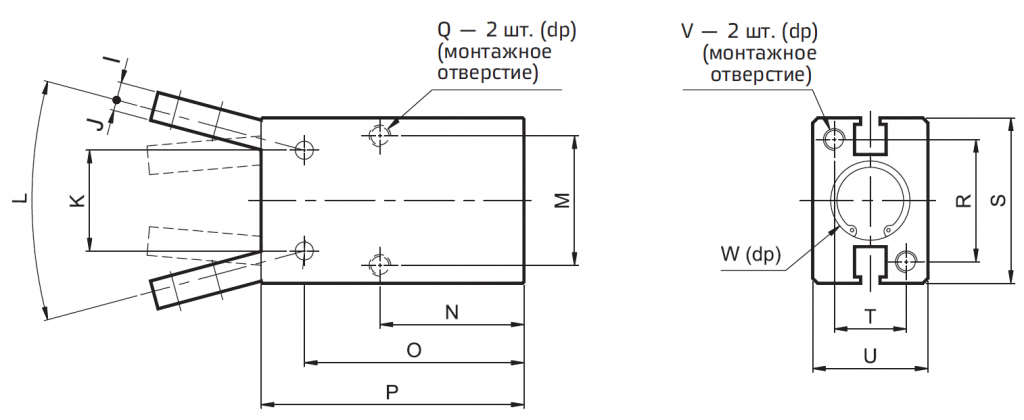

Основные размеры

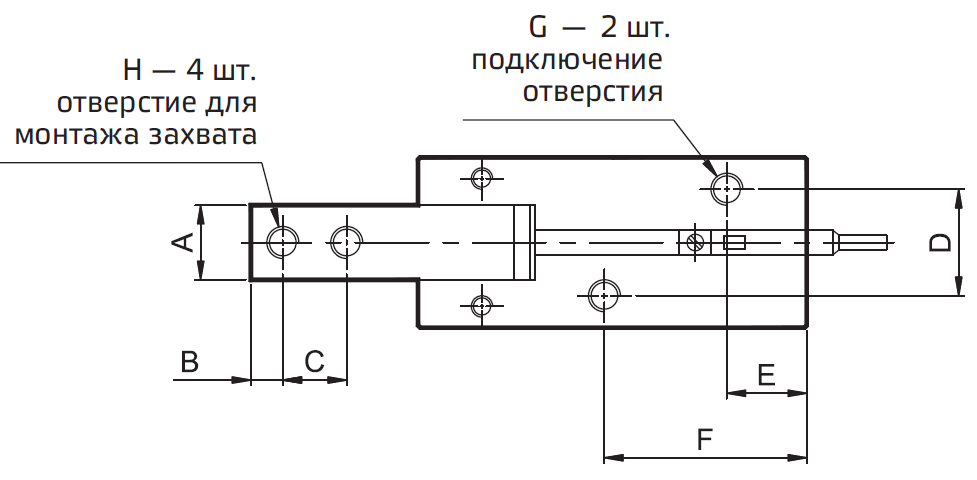

Диаметр поршня(мм)	A ^{0,01 -0,03}	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P
AG1A-10	7	3	6	10	7,5	19	M3x0,5P	M3x0,5P	2,2	1,8	14	-10…+30	18	20	30,5	36,5
AG1A-16	9	3	8	12	7,5	25,5	M5x0,8P	M3x0,5P	3	3	24	-10…+30	24	25,5	38	45.5
AG1A-20	12	4	10	13	8	28	M5x0,8P	M4x0,7P	3,5	3,5	30	-10…+30	30	28	42,5	53
AG1A-25	14	5	12	18	9	31	M5x0,8P	M5x0,8P	5	4	36	-10…+30	36	31,5	48,5	61
AG1A-32	18	6	14	24	10	33,5	M5x0,8P	M6x1,0P	5	5	42	-10…+30	44	37,5	54	68

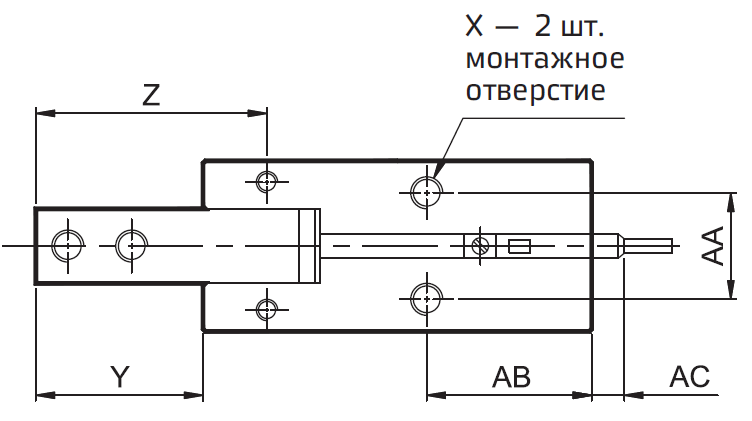

Диаметр поршня (мм)	Q	R	S	T	U	V	0W	X	Y	Z	AA	AB	АС макс
AG1A-10	M3x0,5Px7dp	17	23	10	16	M3x0,5Px5dp	11x1,3dp	M3x0,5P	15,7	21,7	10	15,5	2,5
AG1A-16	M4x0,7Px11dp	26	34	14	22	M4x0,7Px7dp	17x1,5dp	M4x0,7P	17,5	25	14	21	2,5
AG1A-20	M5x0,8Px13dp	35	45	16	26	M5x0,8Px8dp	21x1,5dP,	M5x0,8P	22	32,5	16	22	2,5
AG1A-25	M6x1,0Px16dp	40	52	20	23	M6x1,0Px10dp	26x1,5dP	M6x1,0P	26	38,5	20	24,5	2,5
AG1A-32	M6x1,0Px16dpV	46	60	26	40	M6x1,0Px10dp	34x2,0dp	M6x1,0P	30	44	26	30	2,5

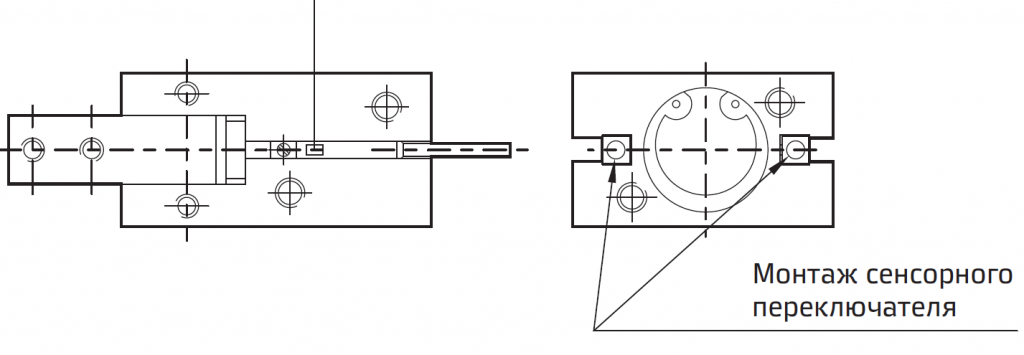

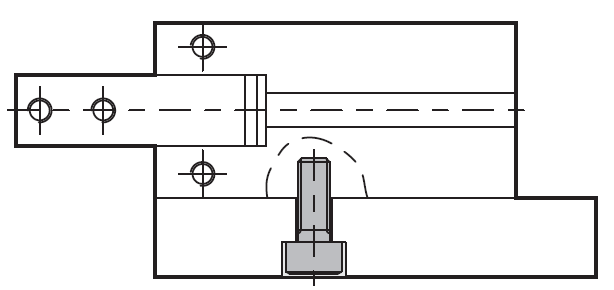

Вид монтажа

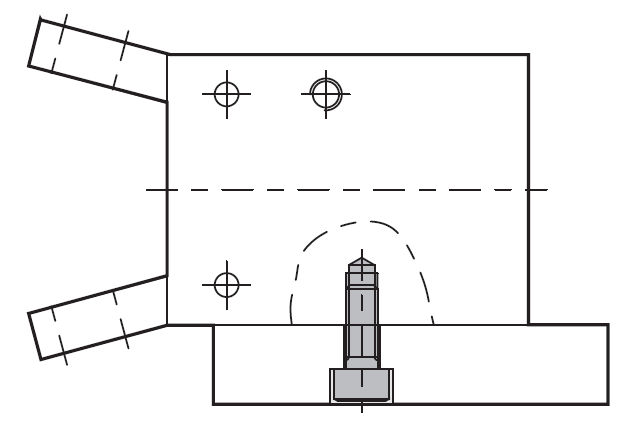

1. Использование резьбы в нижней части	2. Использование резьбы на боковой стороне корпуса

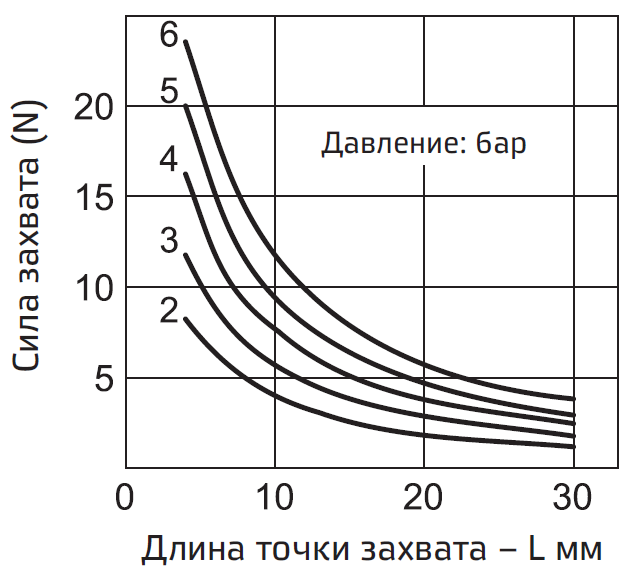

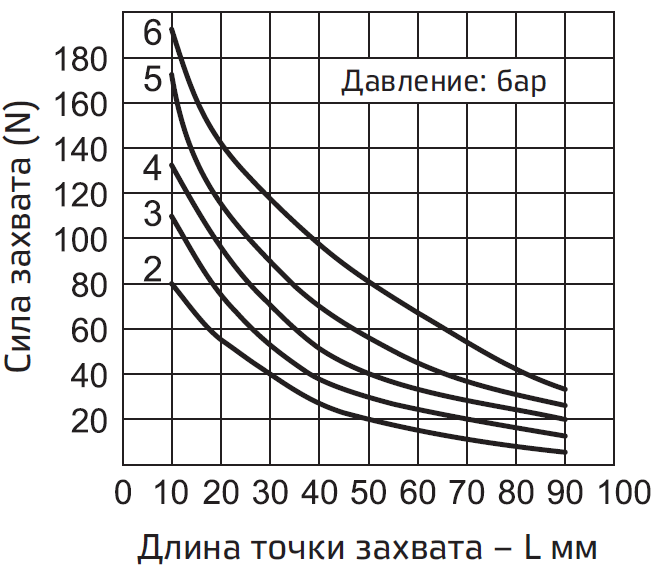

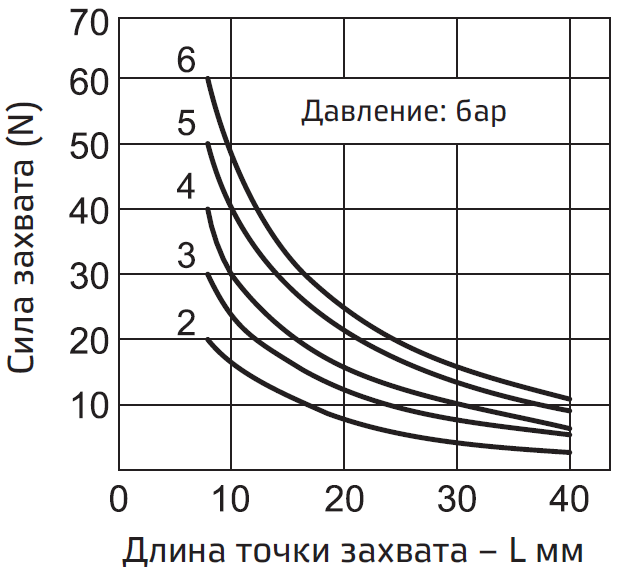

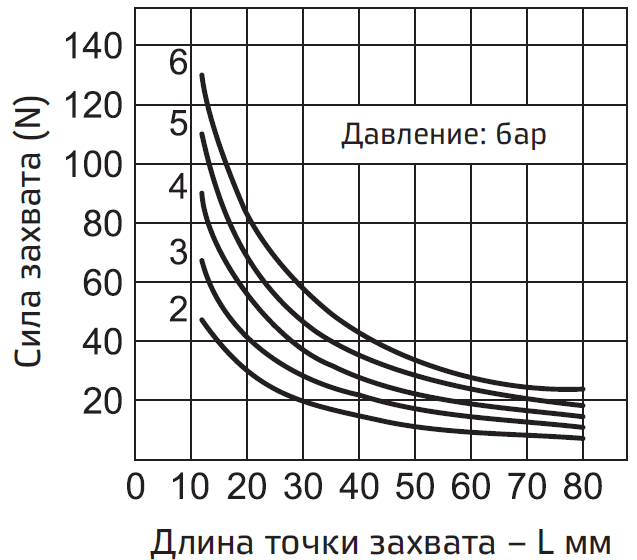

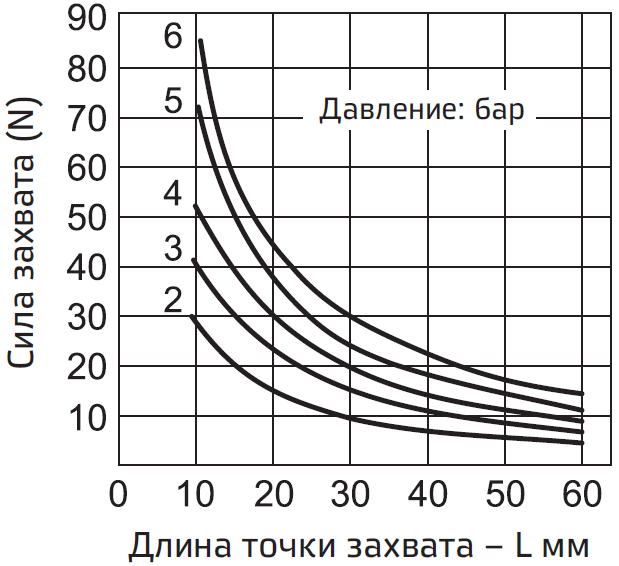

Характеристика силы захвата

AG1A-10	AG1A-16	AG1A-20

AG1A-25	AG1A-32

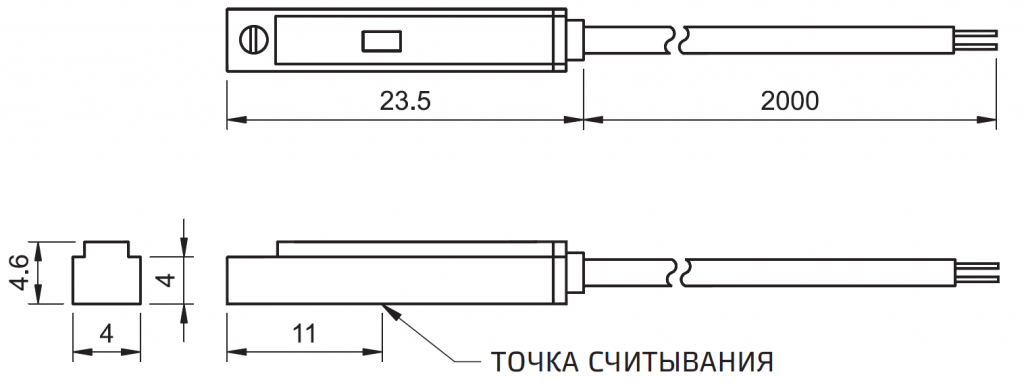

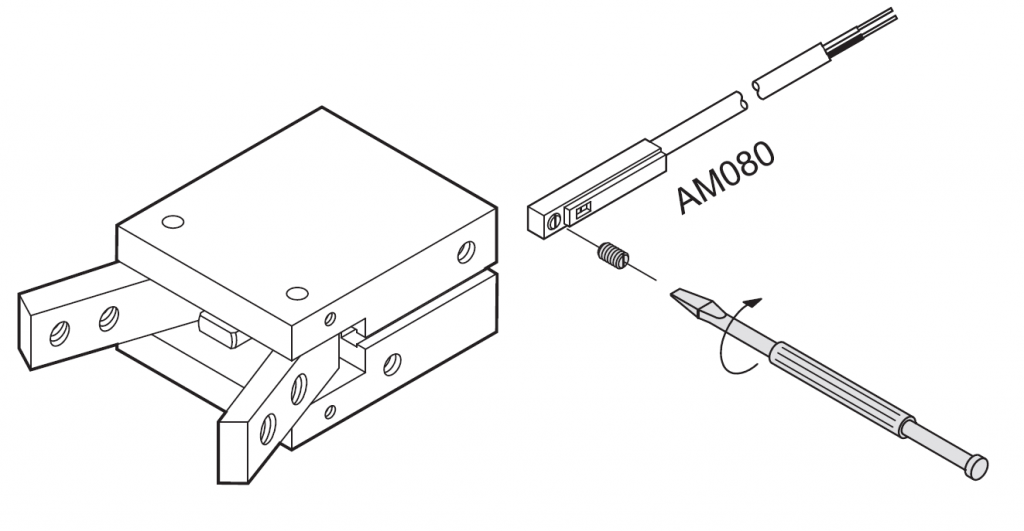

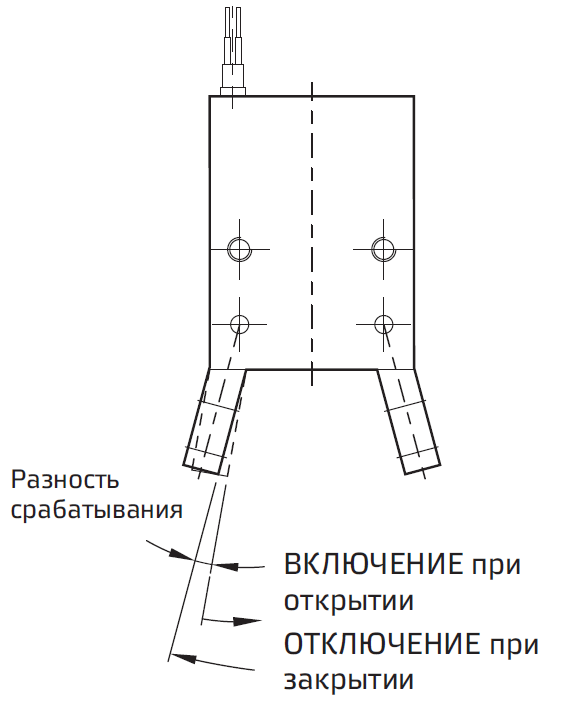

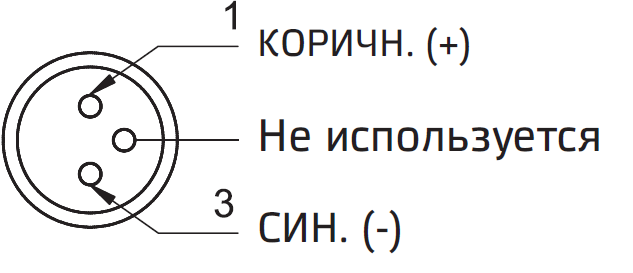

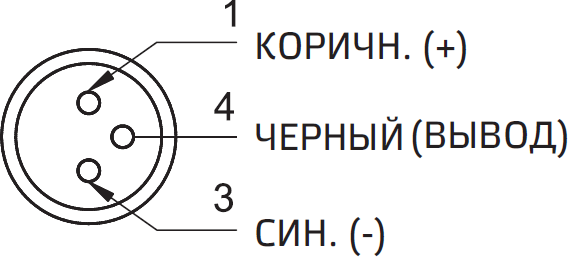

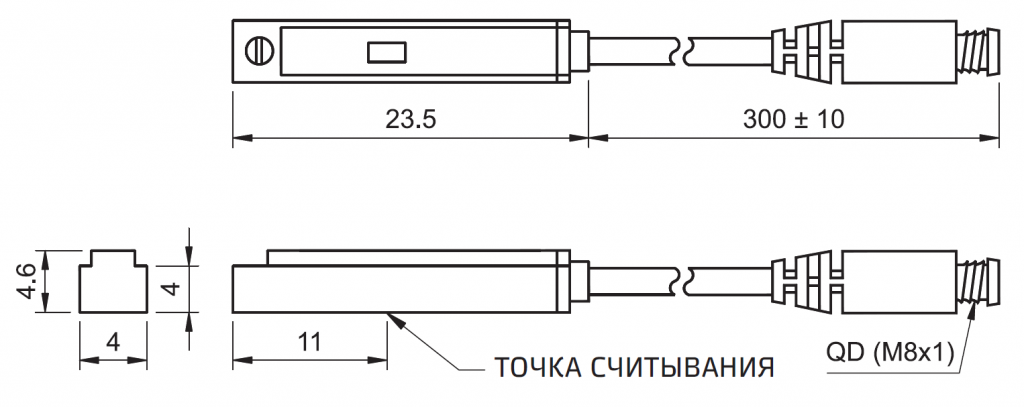

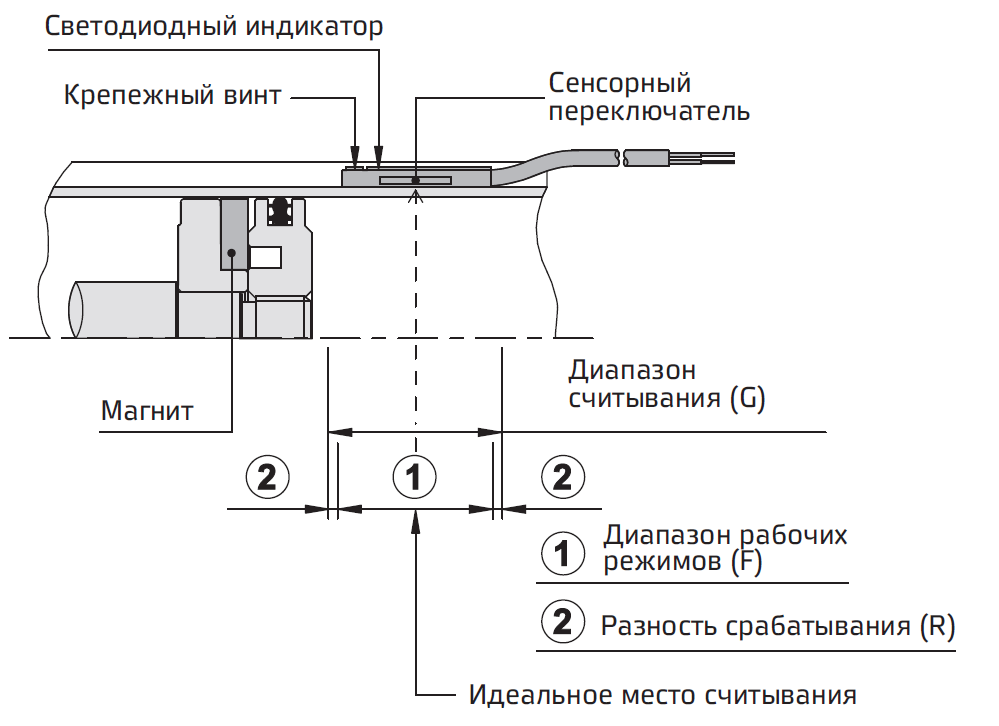

Код для заказа


Поршень, Ø (мм)		Виды монтажа
010 016 020 025 032	- Ø10 - Ø16 - Ø20 - Ø25 - Ø32	B	- Basic
