Цилиндр со встроенными направляющими Серия A91. Часть 1

Цилиндр с противоповоротной платформой

Серия		A91L	A91M
Тип подшипника		Втулка	Линейный подшипник
Режим работы		Двойное действие
Поршень		Ø12, 16, 20, 25, 32, 40, 50, 63 мм
Рабочая среда		Сжатый воздух
Давление опрессовки		15 бар (15,3 кгс/см²)
Макс. рабочее давление		10 бар (10,2 кгс/см²)
Мин. рабочее давление	Ø12, Ø16	1,2 бар (1,2 кгс/см²)
	Ø20–63	1 бар (1,0 (15,3 кгс/см²)
Скорость хода поршня		от 50 до 500 мм/с
Диапазон температур		от -10 до 60° C
Смазывание		Без смазки
Амортизатор		Резиновый буфер с обоих концов
Допуск на длину хода, мм		+1,5 0

Цилиндр со встроенными направляющими — Ø12, 16, 20, 25, 32, 40, 50, 63 мм

Особенности

Для удобства загрузки и разгрузки заготовки в ограниченном пространстве.
Высокая скорость работы: 0,2 с/ход.
Компактные цилиндры с большим усилием сжатия, Ø12–63 мм.
Усовершенствованная точность монтажа. Направляющая втулка и отверстие для установочного штифта обеспечивают высокоточный монтаж.
Корпус, выполненный из экструдированного алюминия, который крепится непосредственно к оборудованию для жесткого, надежного монтажа в небольшом пространстве.
Возможность компактной конструкции оборудования.
Подходит для зажимов проверки электронных деталей.
Идеально подходит для монтажа в ограниченных пространствах.
Регулируемый ход по запросу.

Усилие на выходе (сила в Н: 1 Н = 0,1 кгс)

Диаметр поршня(мм)	Диам.штока(мм)	Рабочее направление	Площадь поршня(мм2)	Рабочее давление в бар
Диаметр поршня(мм)	Диам.штока(мм)	Рабочее направление	Площадь поршня(мм2)	2	3	4	5	6	7	8	9	10
12	6	ВЫПУСК	113	23	34	45	57	68	79	90	102	113
12	6	ВПУСК	85	17	26	34	43	51	60	68	77	85
16	8	ВЫПУСК	201	40	60	80	101	121	141	161	181	201
16	8	ВПУСК	151	30	45	60	76	91	106	121	136	151
20	10	ВЫПУСК	314	63	94	126	157	188	220	251	283	314
20	10	ВПУСК	236	47	71	94	118	142	165	189	212	236
25	12	ВЫПУСК	491	98	147	196	246	295	344	393	442	491
25	12	ВПУСК	378	76	113	151	189	227	265	302	340	378
32	16	ВЫПУСК	804	161	241	322	402	482	563	643	724	804
32	16	ВПУСК	603	121	181	241	302	362	422	482	543	603
40	16	ВЫПУСК	1257	251	377	503	629	754	880	1006	1131	1257
40	16	ВПУСК	1056	211	317	422	528	634	739	845	950	1056
50	20	ВЫПУСК	1963	393	589	785	982	1178	1374	170	1767	1963
50	20	ВПУСК	1649	330	495	660	825	990	1154	1319	1484	1649
63	20	ВЫПУСК	3117	623	935	1247	1559	1870	2182	2494	2805	3117
63	20	ВПУСК	2803	561	841	1121	1402	1682	1962	2242	2523	2803

(Вышеуказанные значения приведены с учетом потери на трение)

Стандартная длина хода

Модель		Стандартная длина хода (мм)	Промежуточный ход
A91L Втулка A91M линейный подшипник	12, 16	10, 20, 30, 40, 50, 75, 100	Для обеспечения промежуточных ходов в цилиндрах со стандартным ходом устанавливаются прокладки. Ø12–32: доступен с интервалом хода 1 мм. Ø40–100: доступен с интервалом хода 5 мм. Пример 1: в A91L20x39 используется корпус A91L20x40. Установлена прокладка в 1 мм для обеспечения хода в 39 мм. Все внешние размеры соответствуют A91L20x40. Размер C равен 77 мм. Пример 2: в A91L50x45 используется корпус A91L50x50. Установлена прокладка в 5 мм для обеспечения хода в 45 мм. Все внешние размеры соответствуют A91L50x50. Размер C равен 94 мм
	20, 25	20, 30, 40, 50, 75, 100, 125, 150, 175, 200
	32, 40, 50, 63	25, 50, 75, 100, 125, 150, 175, 200

Таблица весов — тип втулки

Ед. (кг)

Диаметр поршня(мм)	Модель	Ход (мм)
Диаметр поршня(мм)	Модель	10	20	25	30	40	50	75	100	125	150	175	200
12	A91L	0,24	0,28	—	0,31	0,35	0,39	0,50	0,59	—	—	—	—
16	A91L	0,33	0.38	—	0,43	0,48	0,53	0,63	0,80	—	—	—	—
20	A91L	—	0,67	—	0,75	0,83	0,91	1,17	1,37	1,57	1,76	1,96	2,16
25	A91L	—	0.95	—	1,05	1,16	1,27	1,65	1,92	2,19	2,47	2,74	3,01
32	A91L	—	—	1,69	—	—	2,07	2,47	2,85	3,24	3,62	4,00	4,38
40	A91L	—	—	1,95	—	—	2,37	2,83	3,25	3,68	4,10	4,53	4,95
50	A91L	—	—	3,36	—	—	4,00	4,73	5,37	6,01	6,65	7,29	7,93
63	A91L	—	—	4,18	—	—	4,94	5,78	6,54	7,29	8,05	8,80	9,56

Таблица весов — тип линейного подшипника

Ед. (кг)

Диаметр поршня(мм)	Модель	Ход (мм)
Диаметр поршня(мм)	Модель	10	20	25	30	40	50	75	100	125	150	175	200
12	A91M	0,24	0,27	—	0,30	0,35	0,39	0,47	0,56	—	—	—	—
16	A91M	0,34	0,39	—	0,43	0,51	0,56	0,67	0,79	—	—	—	—
20	A91M	—	0,70	—	0,77	0,89	0,97	1,14	1,31	1,52	1,69	1,87	2,04
25	A91M	—	0,98	—	1,07	1,25	1,34	1,57	1,81	2,08	2,31	2,54	2,77
32	A91M	—	—	1,54	—	—	1,85	2,30	2,62	2,99	3,31	3,62	3,94
40	A91M	—	—	1,79	—	—	2,15	2,64	3,00	3,42	3,78	4,14	4,50
50	A91M	—	—	3,11	—	—	3,66	4,41	4,96	5,60	6,15	6,70	7,25
63	A91M	—	—	3,93	—	—	4,59	5,46	6,12	6,88	7,54	8,21	8,87

Примечания по безопасности

Обязательно ознакомьтесь перед работой

Меры предосторожности

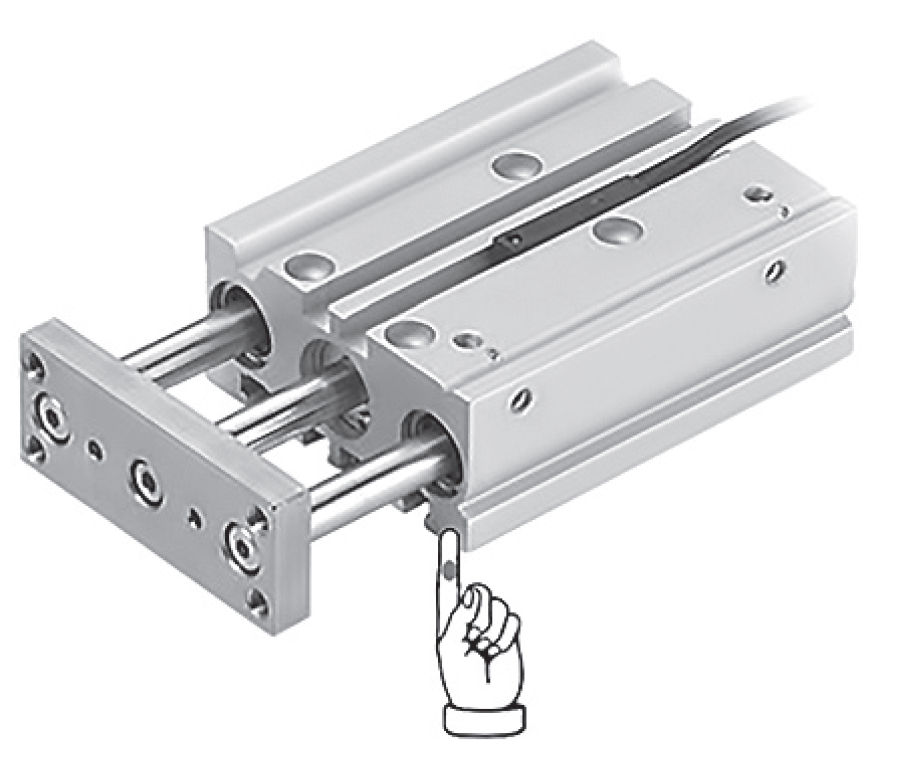

1. Ни в коем случае не помещайте руки или пальцы между плитой и корпусом
Соблюдайте осторожность, чтобы исключить попадание рук или пальцев в зазор между корпусом цилиндра и плитой при подаче воздуха.

Внимание

1. Не царапайте и не наносите ударов по скользящей части штока поршня и направляющей штанге
Поврежденные уплотнения и т. д . могут привести к утечке илинеисправности.

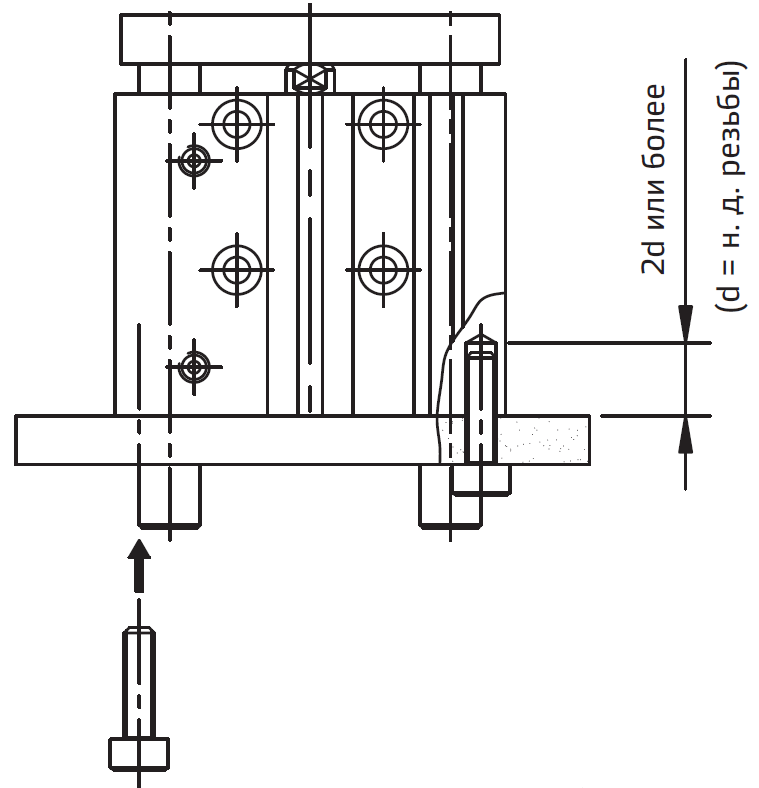

2. Днище цилиндра
Направляющие штанги будут выступать из нижней части цилиндра в конце обратного хода. В связи с этим, при каждом монтаже цилиндра на днище на монтажной поверхности необходимо предусматривать перепускные отверстия для направляющих штанг, а также отверстия для винтов с шестигранной головкой, которые используются для монтажа. Кроме того, когда удар исходит от ограничителя и т. д., монтажные болты следует вставлять на глубину 2d или более (стандартное значение 1,5d или более).

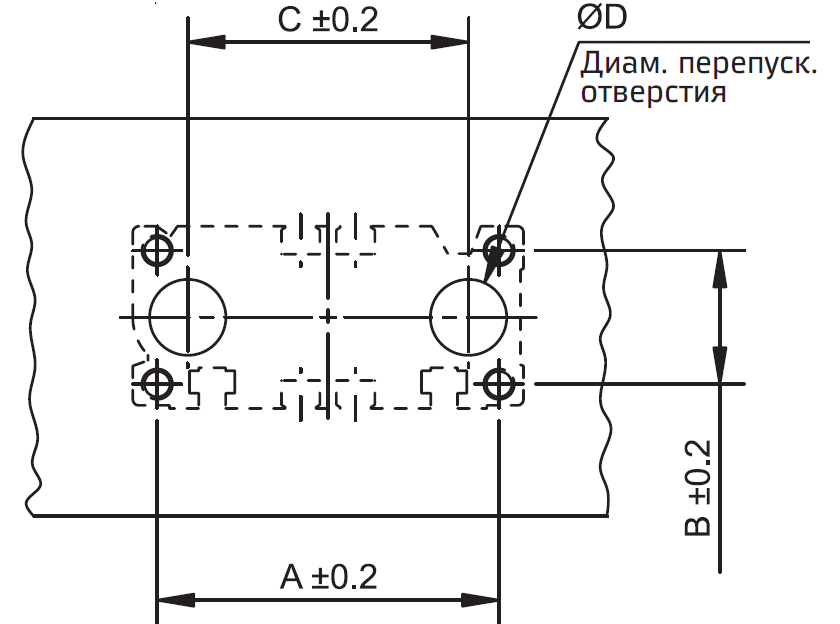

Стандартный тип

Диаметр поршня	A	B	C	D		Винт с шестигранным отверстием в головке
Диаметр поршня	A	B	C	A91L	A91M	Винт с шестигранным отверстием в головке
12	50	18	41	10	8	M4x0,7
16	56	22	46	12	10	M5x0,8
20	72	24	54	14	12	M5x0,8
25	82	30	64	18	15	M6x1,0
32	98	34	78	22	18	M8x1,25
40	106	40	86	22	18	M8x1,25
50	130	46	110	27	22	M10x1,5
63	142	58	124	27	22	M10x1,5

Эксплуатационное состояние

Эксплуатационное состояние

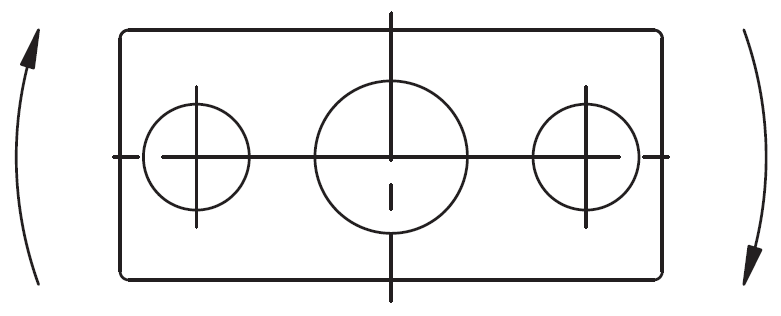

Допустимый крутящий момент пластины T (Н-м)

Ед. (кг)

Диаметр поршня(мм)	Модель	Ход (мм)
Диаметр поршня(мм)	Модель	10	20	25	30	40	50	75	100	125	150	175	200
12	A91L	0,39	0,32	—	0,27	0,24	0,21	0,43	0,36	—	—	—	—
12	A91M	0,61	0,45	—	0,35	0,58	0,50	0,37	0,29
16	A91L	0,69	0,58	—	0,49	0,43	0,38	0,69	0,58	—	—	—	—
16	A91M	0,99	0,74	—	0,59	0,99	0,86	0,65	0,52
20	A91L	—	1,05	—	0,93	0,83	0,75	1,188	1,63	1,44	1,28	1,16	1,06
20	A91M	—	1,26	—	1,03	2,17	1,19	1,52	1,25	1,34	1,17	1,03	0,39
25	A91L	—	1,76	—	1,55	1,38	1,25	2,96	2,57	2,26	2,02	1,83	1,67
25	A91M	—	2,11	—	1,75	3,37	3,02	2,38	1,97	2,05	1,78	1,58	1,41
32	A91L	—	—	6,35	—	—	5,13	5,69	4,97	4,42	3,98	3,61	3,31
32	A91M	—	—	5,95	—	—	4,89	5,11	4,51	6,34	5,79	5,33	4,93
40	A91L	—	—	7,00	—	—	5,66	6,27	5,48	4,87	4,38	3,98	3,65
40	A91M	—	—	6,55	—	—	5,39	5,62	4,96	6,98	6,38	5,87	5,43
50	A91L	—	—	13,0	—	—	10,8	12,0	10,6	9,50	8,60	7,86	7,24
50	A91M	—	—	9,17	—	—	7,62	9,83	8,74	11,6	10,7	9,83	9,12
63	A91L	—	—	14,7	—	—	12,1	13,5	11,9	10,7	9,69	8,86	8,16
63	A91M	—	—	10,2	—	—	8,48	11,0	9,74	13,0	11,9	11,0	10,2

1 Н-м = 10,2 кгс/см

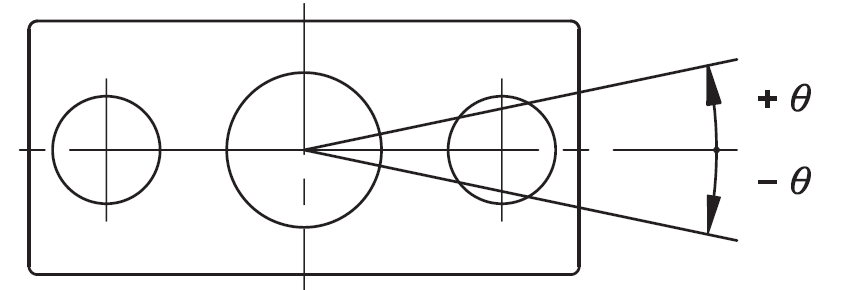

Невращательная точность

Nevrashchatel'naya tochnost'.PNG

Диам. отверстия (мм)	Невращательная точность Θ		Диам. отверстия (мм)	Невращательная точность Θ
	A91L	A91M		A91L	A91M
12	±0,08°	±0,010°	32	±0,06°	±0,08°
16			40
20	±0,07°	±0,09°	50	±0,05°	±0,06°
25			63

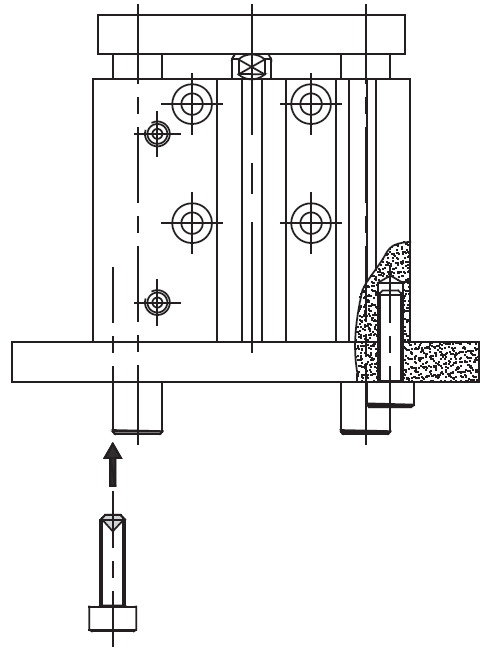

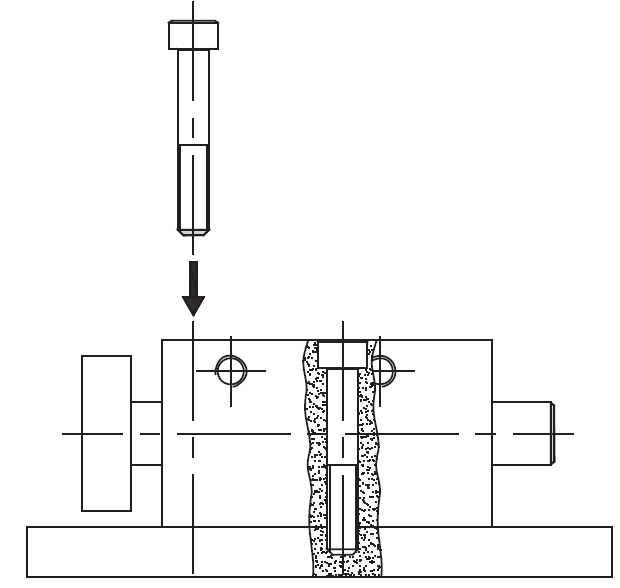

Четыре типа крепления

1. Верхнее крепление	2. Боковое крепление

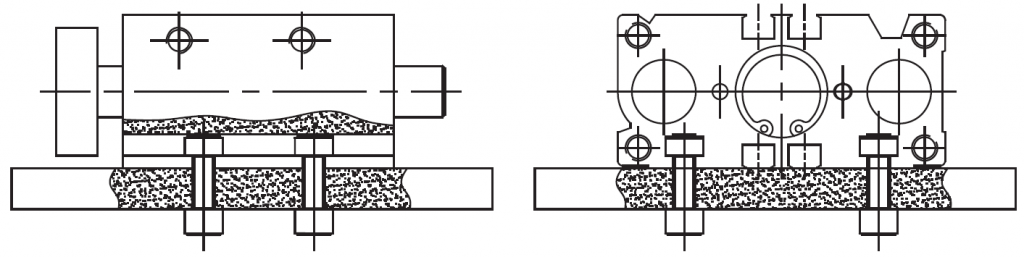

3. Крепление через T-образный паз	4. Нижнее крепление

Удобное расположение

На каждой монтажной поверхности предусмотрены отверстия под шкворень

Перечень соответствия ходов — варианты ходов

Тип подшипника	Диаметр поршня (мм)	Ход (мм)
Тип подшипника	Диаметр поршня (мм)	10	20	25	30	40	50	75	100	125	150	175	200
A91L Втулка A91M Линейный подшипник	12			O
	16			O
	20			O
	25			O
	32		O		O	O
	40		O		O	O
	50		O		O	O
	63		O		O	O

( ) Стандартный ход. (O) Доступен, однако для получения подробных сведений о размерах просьба обращаться к своему менеджеру

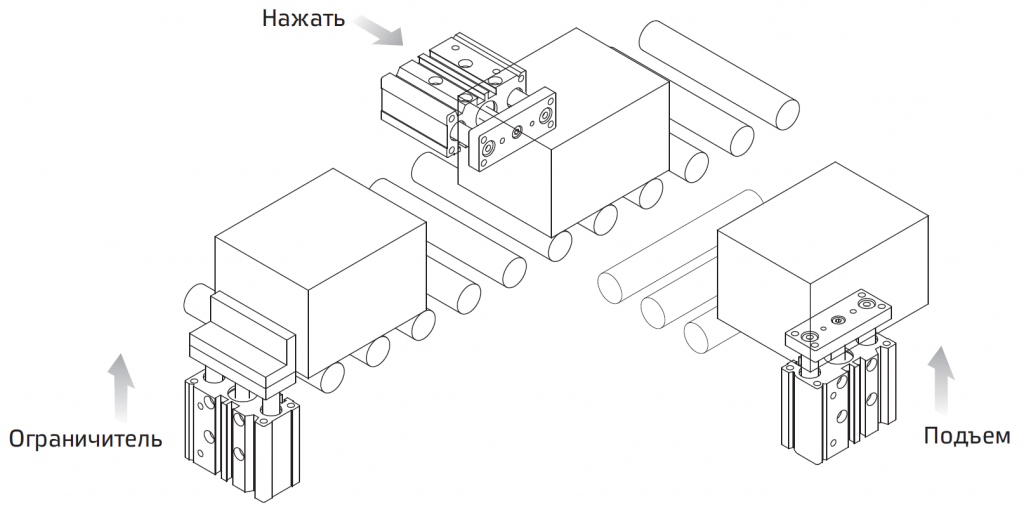

Пример многоцелевого использования

Primer mnogotselevogo ispol'zovaniya.PNG

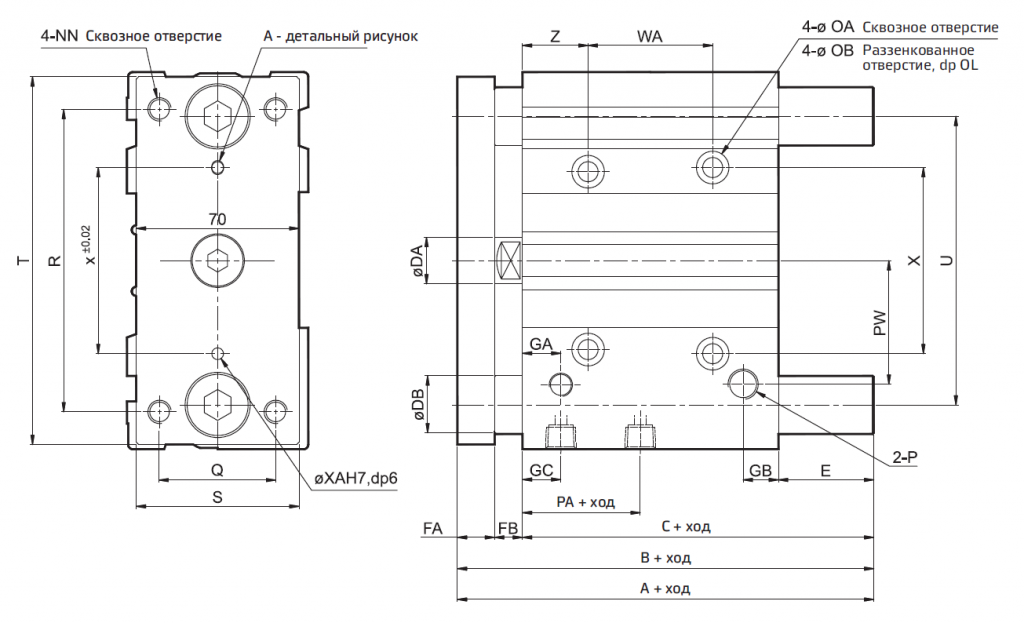

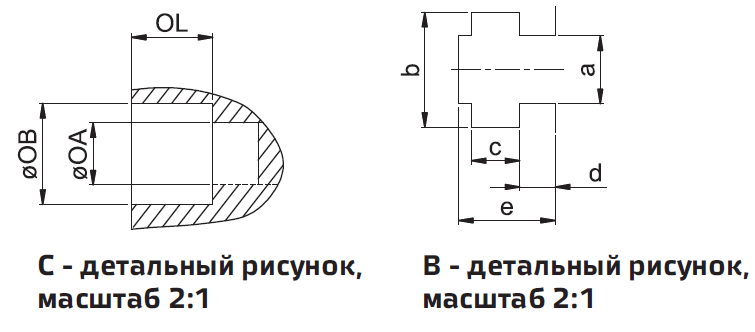

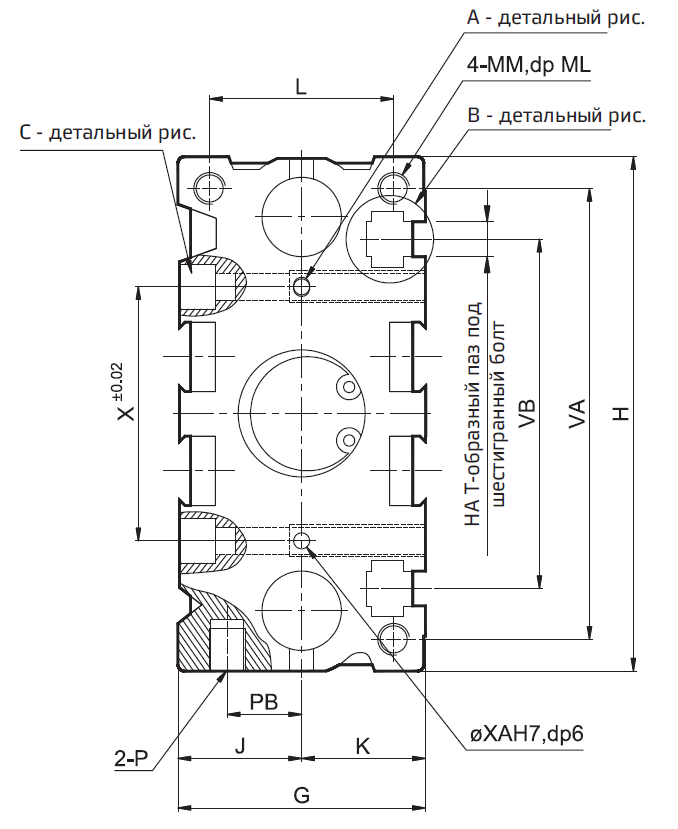

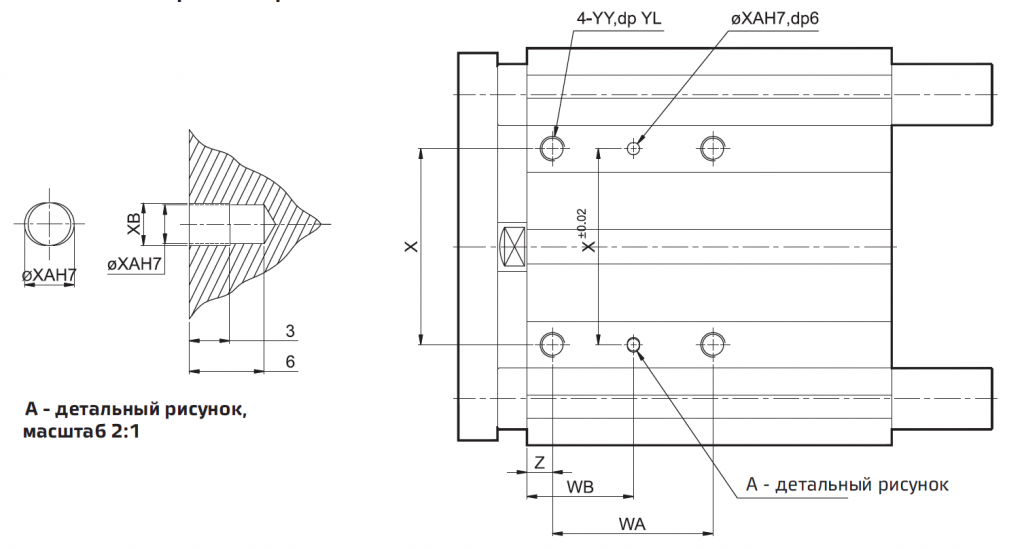

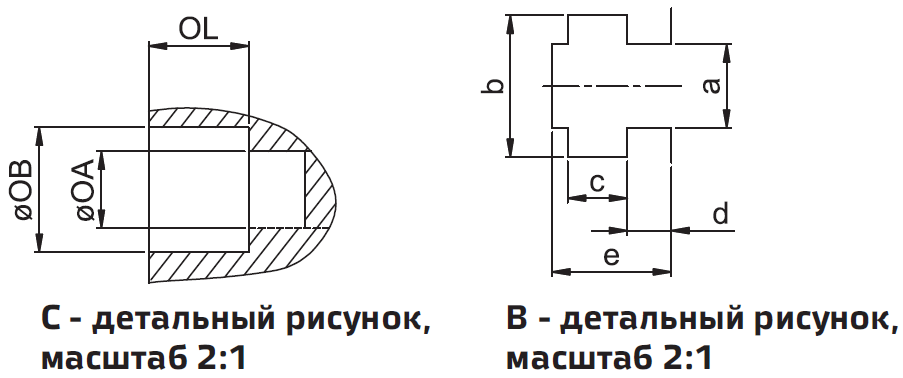

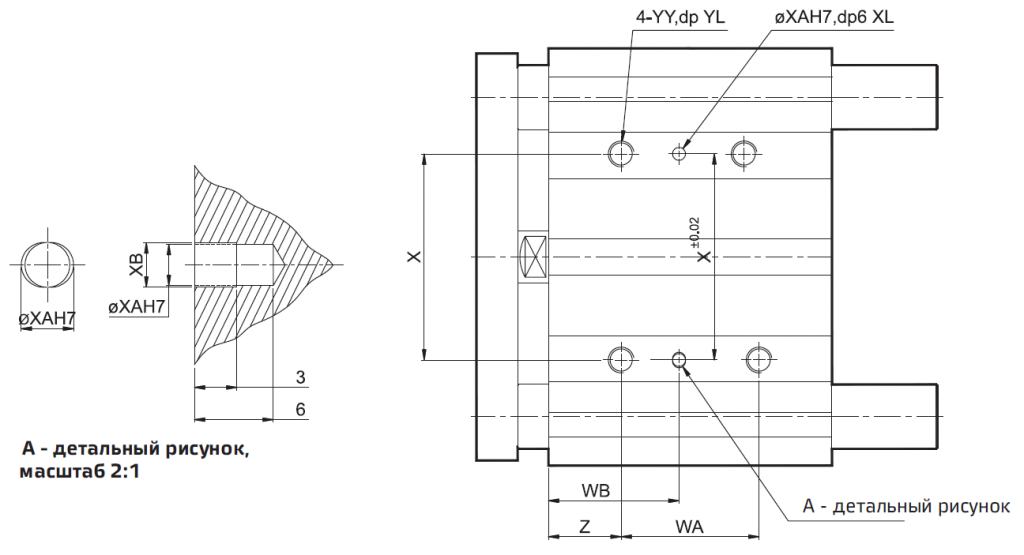

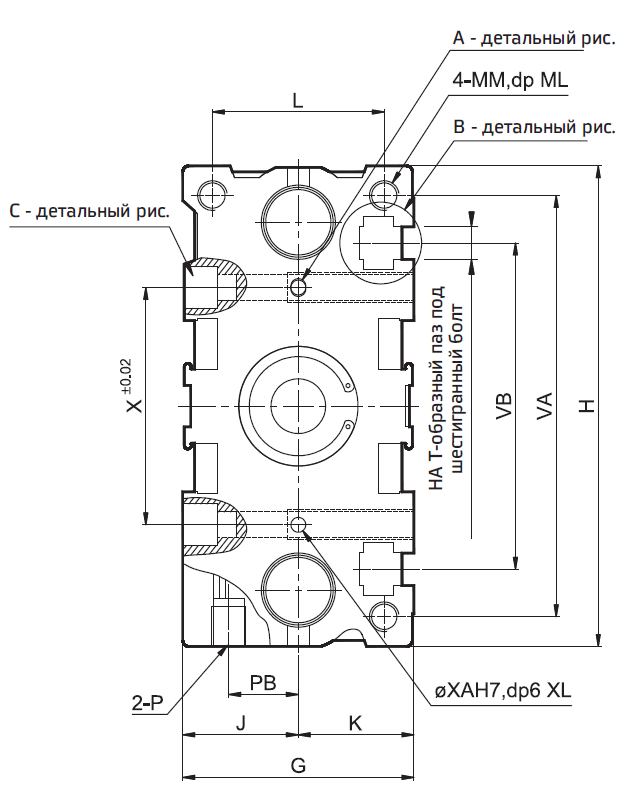

Основные размеры

Osnovnyye razmery.PNG
Osnovnyye razmery-3.PNG
Osnovnyye razmery-2.PNG Osnovnyye razmery-4.PNG

Поршень	a	b	c	d	e
Ø12	4,4	7,4	3,7	2	6,2
Ø16	4,4	7,4	3,7	2,5	6,7
Ø20	5,4	8,4	4,5	2,8	7,8
Ø25	5,4	8,4	4,5	3	8,2

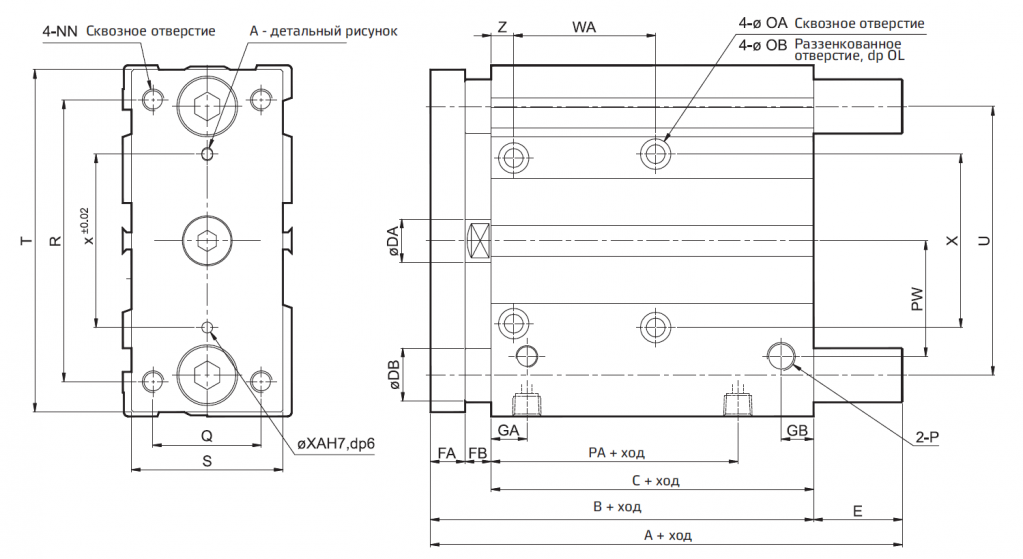

Общие размеры A91L / A91M

Пор- шень	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P	PA	PB	PW


Ø12	42	29	6	9,5	3,5	26	11	10	58	M4	13	13	18	M4x 0,7	10	M4x 0,7	4,3	8	4,5	M5x0,8	13	8	18
Ø16	46	33	8	8	5	30	11	9,5	64	M4	15	15	22	M5x 0,8	12	M5x 0,8	4,3	8	4,5	M5x0,8	15	10	19
Ø20	53	37	10	10	6	36	10,5	10,5	83	M5	18	18	24	M5x 0,8	13	M5x 0,8	5,3	9,5	5,5	Rc1/8	12,5	10,5	25
Ø25	53,5	37,5	12	11	5	42	11,5	11	93	M5	21	21	30	M6x 1,0	13	M6x 1,0	5,3	9,5	5,5	Rc1/8	12,5	13,5	28,5

Поршень	Q	R	S	T	U	VA	VB	WA (ход)					WB (ход)					X	XA	XB	YY	YL	Z
								10-30	40-100	125-200	250-300	300	10-30	40-100	125-200	250-300	300
								10-30	40-100	125-200	250-300	300	10-30	40-100	125-200	250-300	300
Ø12	14	48	22	56	41	50	37	20	40	110	200		15	25	60	105		23	3	3,5	M5x0,8	10	5
Ø16	16	54	25	62	46	56	38	24	44	110	200		17	27	60	105		24	3	3,5	M5x0,8	10	5
Ø20	18	70	30	81	54	72	44	24	44	120	200	300	29	39	77	117	167	28	3	3,5	M6x1,0	12	17
Ø25	26	78	38	91	64	82	50	24	44	120	200	300	29	39	77	117	167	34	4	4,5	M6x1,0	12	17

A91L (втулка) А/DB/E размеры

Поршень	A (ход)			DB	E (ход)
Поршень	10-50	75-100	100	DB	10-50	75-100	100
Ø12	42	60,5	85	8	0	18,5	43
Ø16	46	64,5	95	10	0	18,5	49

Поршень	A (ход)		DB	E (ход)
Поршень	10-50	75-200	DB	10-50	75-200
Ø20	53	84,5	12	0	31,5
Ø25	53,5	85	16	0	31,5

A91M (линейный подшипник) А/DB/E размеры

Поршень	A (ход)			DB	E (ход)
Поршень	10-30	40-100	100	DB	10-30	40-100	100
Ø12	43	65	85	6	1	13	43
Ø16	49	65	95	8	3	19	49

Поршень	A (ход)			DB	E (ход)
Поршень	20-30	40-100	125-200	DB	20-30	40-100	125-200
Ø12	63	80	104	10	10	27	51
Ø16	69,5	85,5	104,5	13	16	32	51

Основные размеры

Поршень	a	b	c	d	e
Ø32	6,5	10,5	5,5	3,5	9,5
Ø40	6,5	10,5	5,5	4	11
Ø50	8,5	13,5	7,5	4,5	13,5
Ø63	11	17,8	10	7	18,5

Общие размеры A91L / A91M

Пор- шень	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P	PA	GC	PB	PW


Ø32	59,5	37,5	16	12	10	48	12,5	11,5	112	M6	24	24	34	M8x1,25	20	M8x1,25	6,6	11	7,5	Rc1/8	7	12,5	15	34
Ø40	66	44	16	12	10	54	14	12	120	M6	27	27	40	M8x1,25	20	M8x1,25	6,6	11	7,5	Rc1/8	13	14	18	38
Ø50	72	44	20	16	12	64	14	13	148	M8	32	32	46	M10x1,5	22	M10x1,5	8,6	14	9,5	Rc1/4	9	12	21,5	47
Ø63	77	49	20	16	12	78	16,5	14	162	M10	39	39	58	M10x1,5	22	M10x1,5	8,6	14	9,5	Rc1/4	14	16,5	28	58

Пор- шень	Q	R	S	T	U	VA	VB	WA (ход)					WB (ход)					X	XA	XB	XC	XL	YY	YL	Z
								25	50-100	125-200	250-300	300	25	50-100	125-200	250-300	300
								25	50-100	125-200	250-300	300	25	50-100	125-200	250-300	300
Ø32	30	96	44	110	78	98	63	24	48	48	124	200	300	33	45	83	171	42	4	4,5	3	6	M8x1,25	16	21
Ø40	30	104	44	118	86	106	72	24	48	48	124	200	300	34	46	84	172	50	4	4,5	3	6	M8x1,25	16	22
Ø50	40	130	60	146	110	130	92	24	48	48	124	200	300	36	48	86	174	66	5	6	4	8	M10x1,5	20	24
Ø63	50	130	70	158	124	142	110	28	52	52	128	200	300	38	50	88	174	80	5	6	4	8	M10x1,5	20	24

A91L (втулка) А/DB/E размеры

Поршень	A (ход)		DB	E (ход)
Поршень	25-50	75-200	DB	10-50	75-200
Ø32	97	102	20	37,5	42,5
Ø40	97	102	20	31	36
Ø50	106,5	118	25	34,5	46
Ø63	106,5	118	25	29,5	41

A91M (линейный подшипник) А/DB/E размеры

Поршень	A (ход)			DB	E (ход)
Поршень	25-50	75-100	125-200	DB	25-50	75-100	125-200
Ø32	81	98	118	16	21,5	38,5	58,5
Ø16	81	98	118	16	15	32	52
Ø	93	114	134	20	21	42	62
Ø	93	114	134	20	16	37	57
