Цифровой датчик давления (два выхода) Серия PS
| Модель | PS0101504 | PS0105504 | PS0102504 | PS0106504 | |

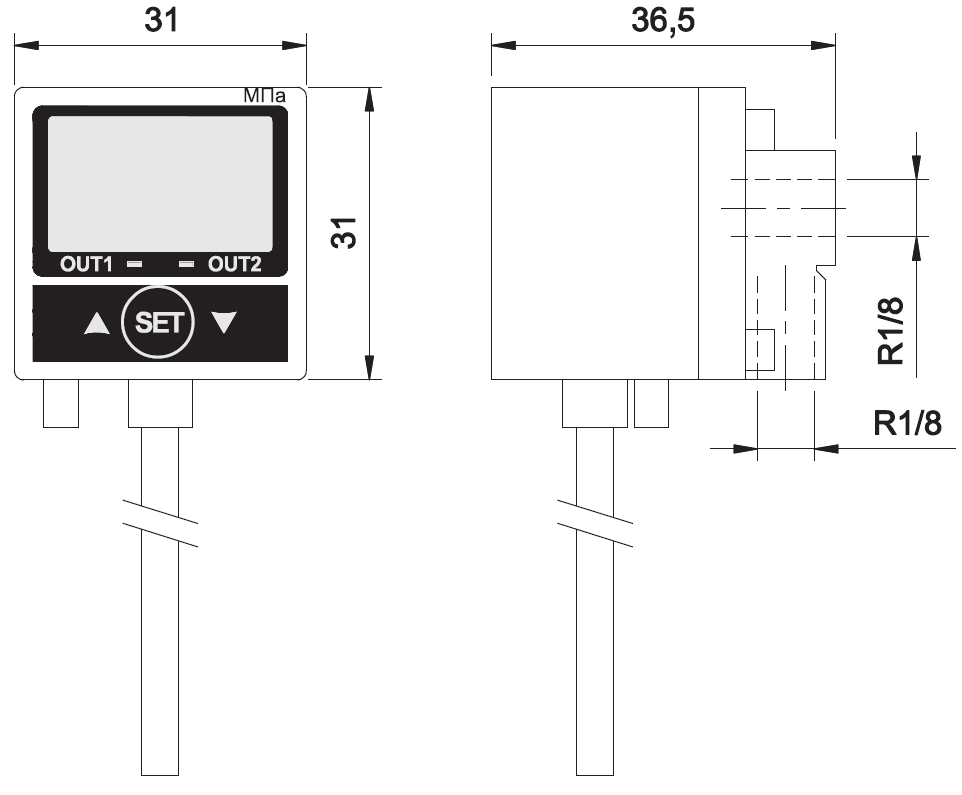

| Размер отверстия | R1/8 | ||||
| Диапазон номинального давления | 0…10 бар | ||||
| Диапазон рабочего/ настраиваемого давления |
-1…10 бар | ||||
| Выдерживаемое давление | в 1,5 раза выше диапазона номинального давления | ||||
| Среда | Воздух | ||||
| Разрешение по давлению срабатывания |
МПа | 0,001 | |||
| кгс/см 2 | 0,01 | ||||
| бар | 0,01 | ||||
| фнт/кв. дюйм | 0,1 | ||||
| Напряжение питания | 12–24 В DC ±10%, Пульсация (P-P) 10%или менее | ||||
| Потребление тока | ≤ 55 мА | ||||

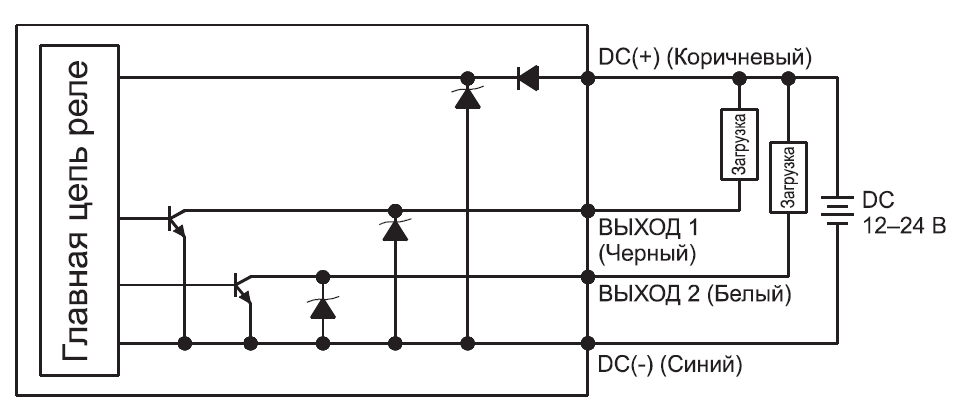

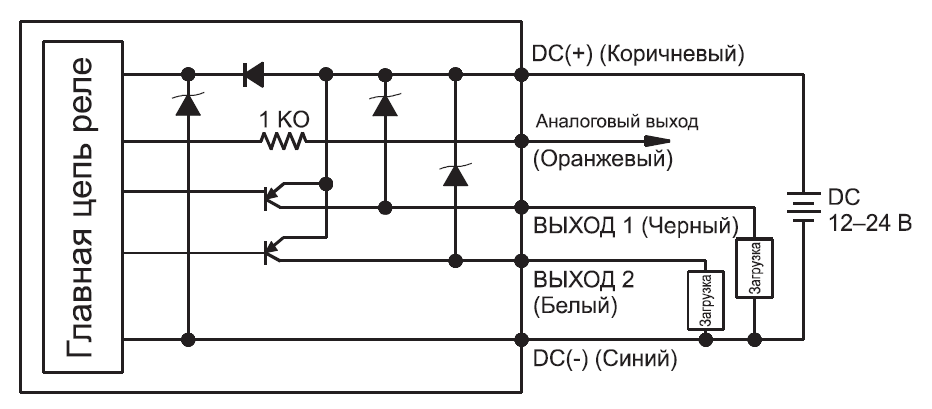

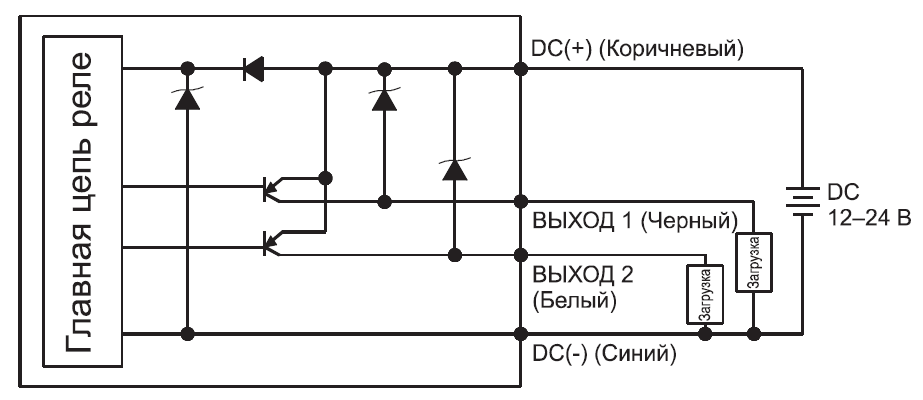

| Выход переключателя | NPN: открытый коллектор на 2 выхода Макс. ток нагрузки: 80 мА Макс. напряжение питания: 30 В DC Остаточное напряжение: ≤ 1 В (ток нагрузки 80 мА) |

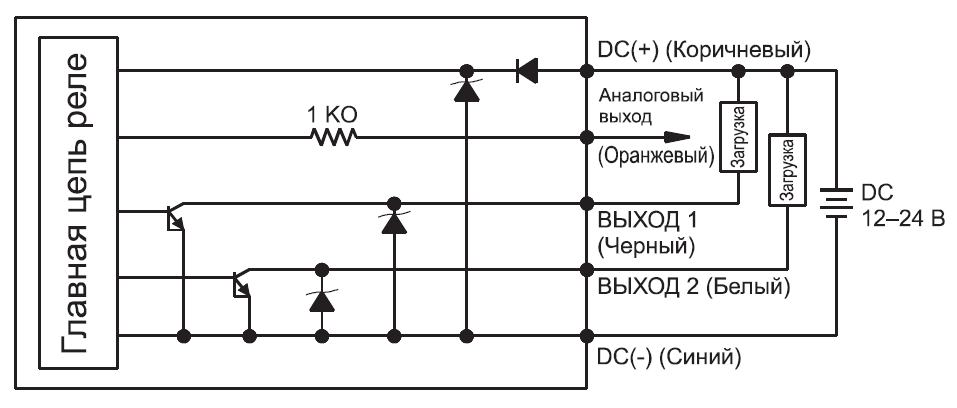

PNP: открытый коллектор на 2 выхода Макс. ток нагрузки: 80 мА Макс. напряжение питания: 24 В DC Остаточное напряжение: ≤ 1 В (ток нагрузки 80 мА) |
|||
| Повторяемость (выход переключателя) | ≤ ±0,2%полной шкалы ±1 деление | ||||
| Гистерезис | Режим гистерезиса | Регулируемый | |||
| Режим двухпорогового компаратора |
Фиксированный (3 деления) | ||||
| Время срабатывания | ≤ 2,5 мс (функция работы в вибрационном режиме: выбор 24 мс, 192 мс и 768 мс) |
||||
| Защита от короткого замыкания на выходе |
Да | ||||

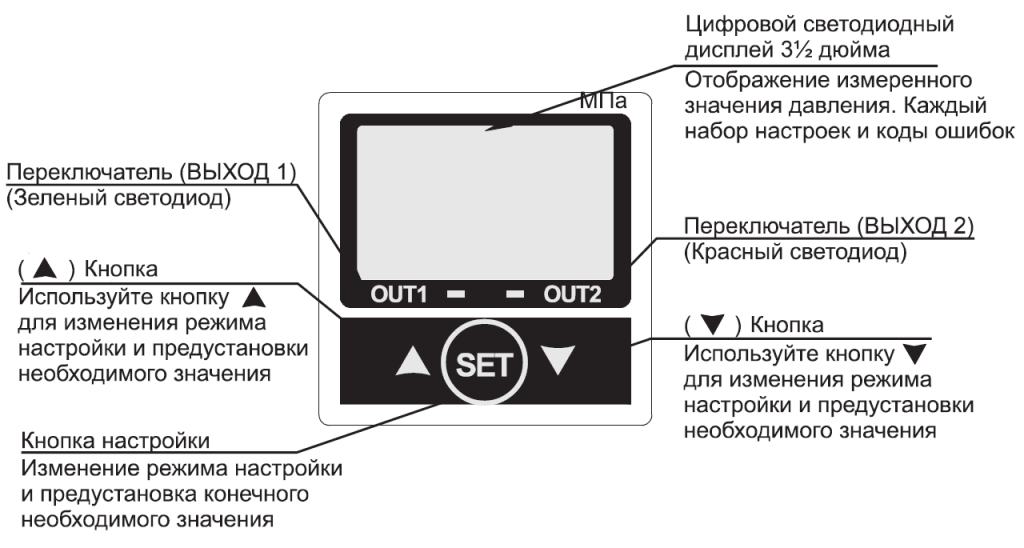

| 7-секционный светодиодный дисплей | Цифровой светодиод. дисплей 3½ дюйма (частота дискретизации: 5 раз / 1 с) | ||||
| Точность индикатора | ≤ ±2%полной шкалы ±1 деление (температура окружающей среды: 25° С ±3° C) | ||||
| Индикатор | Зеленый светодиод (ВЫХОД 1) Красный светодиод (ВЫХОД 2) |
||||
| Аналоговый выход (Только тип PS0101504, PS0102504) |
Выходное напряжение: 1–5 В ≤ ±2,5% (в пределах диапазона номин. давления) Линейность: ≤ ±1% полной шкалы |
||||
| Окружающая среда |
Корпус | IP40 | |||
| Диапазон темпер. окр. среды |
Работа: 0…50° C, хранение: -20…60° C (без конденсации или замерзания) | ||||
| Диапазон влажности окр.воздуха |
Работа/хранение: 35…85% мм рт. ст. (без конденсации) | ||||
| Выдерживаемое напряжение |
1000 В AC за 1 мин (между корпусом и питающим проводом) | ||||
| Сопротивление изоляции |
50 мОм /мин (при 500 В DC макс., между корпусом и питающим проводом) | ||||
| Вибрация | Полная амплитуда 1,5 мм, 10 Гц — 55 Гц — 10 Гц при сканировании в течение 1 минуты, двух часов в каждом направлении осей X, Y и Z |
||||
| Удар | 980м/с 2 (100G), 3 раза, каждый в направлении осей X, Y и Z | ||||
| Температурная характеристика | ≤ ±2% полной шкалы обнаруживаемого давления (25° C) при темпер. в диапазоне 0…50° C |
||||
| Питающий провод | Маслостойкий кабель (0,15 мм 2 ) | ||||
| Масса изделия | Около 105 г (с питающим проводом длиной 2 метра) | ||||
