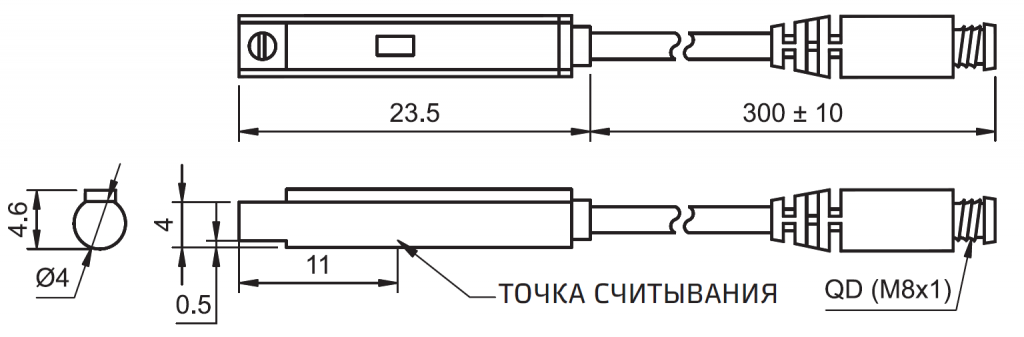

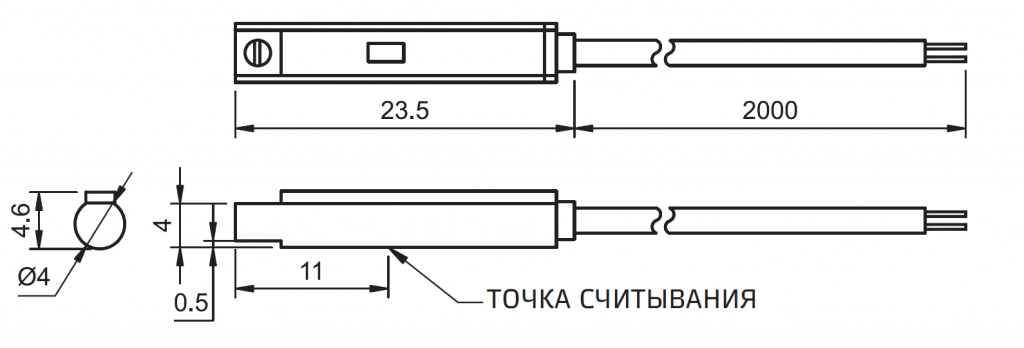

Принадлежности для трехточечного зажимного патрона Магнитный датчик — AM090
Особенности
Встроенный светодиодный индикатор.

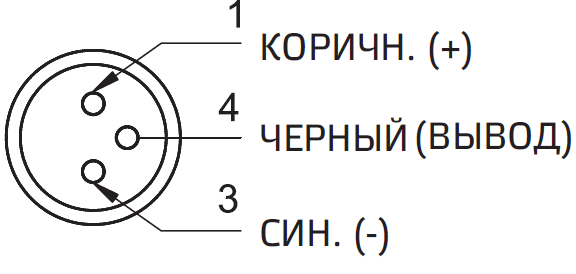

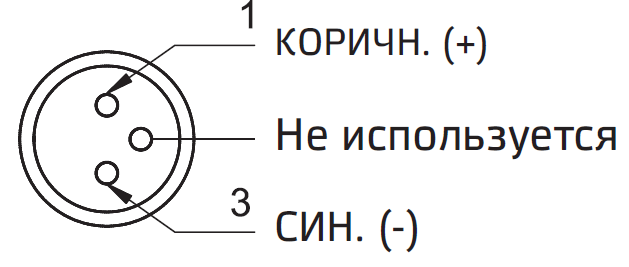

Литой кабель с разделанным выводом и быстроразъемным
соединителем (QD).
Прямой монтаж, простота установки.

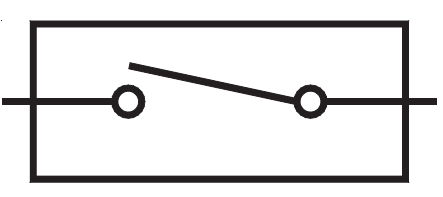

Варианты исполнения с язычковым магнитоуправляемым контактом и без контакта.
Функция
Поршни данных цилиндров оснащены постоянным магнитом, который активирует выключатели цилиндра при приближении к ним. После этого соответствующий переключатель подает электрический или пневматический сигнал.

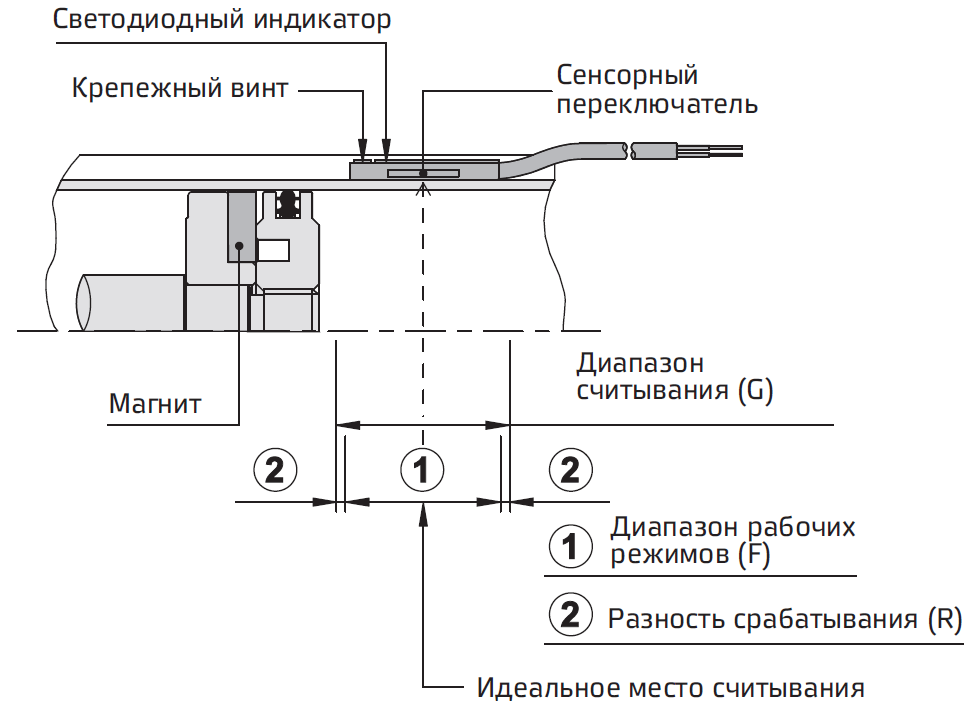

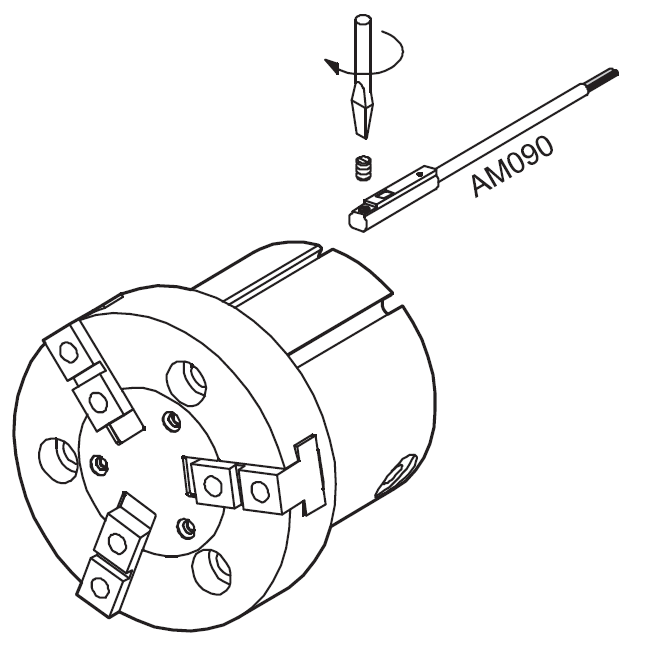

Монтаж и расположение сенсорного переключателя
Диапазон считывания Датчик закреплен на корпусе цилиндра. Головка магнитного поршня активирует датчик при его входе в диапазон рабочих режимов. Разность составляет 0,5 мм.
Диапазон рабочих режимов При перемещении головки поршня настройка и регулировка переключателя основывается на диапазоне срабатывания, генерируемом магнитным полем и переключателем (см. таблицу ниже).
