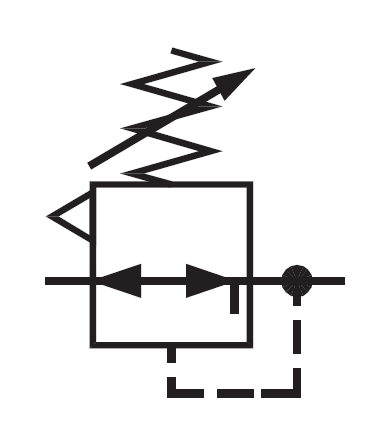

Регулятор давления воздуха — 1/4, 3/8, 1/2, 3/4, 1 дюйм
Особенности
Соответствует стандарту ISO 6953-1.
Подходит для панельного и модульного монтажа.
Неподъемная регулирующая ручка с «нажатием для блокировки» для фиксации любого заданногодавления.
Мембранный, редукционного типа.
Компенсация потока в моделях R14, R15 и R17 (с трубкой Вентури) для ускоренного срабатывания.
Хорошие характеристики потока и регулировки.
Меры предосторожности
Перед монтажом и подключением трубопроводов проверяйте направление потока.
Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
Выполняйте монтаж в чистой среде.
Ниппели с конической резьбой (R ) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Регулировка давления
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)

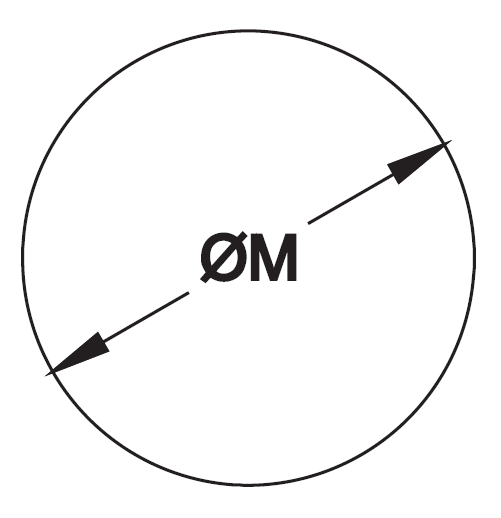

Диам. отверстия под вырез в панели

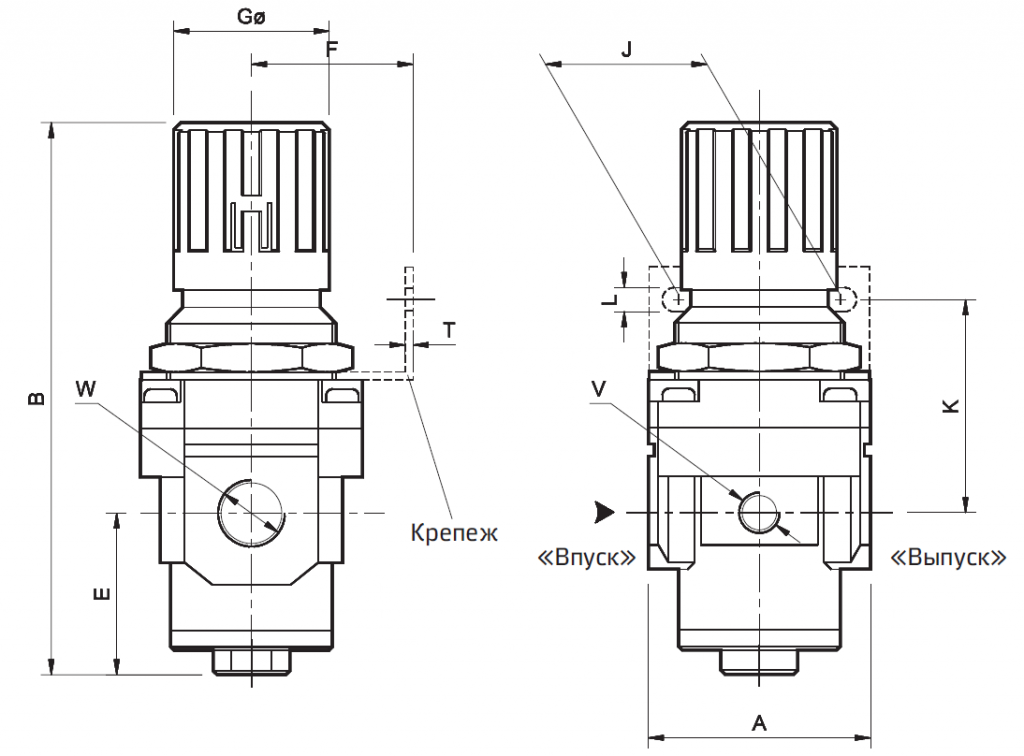

Модель R13, R14, R15

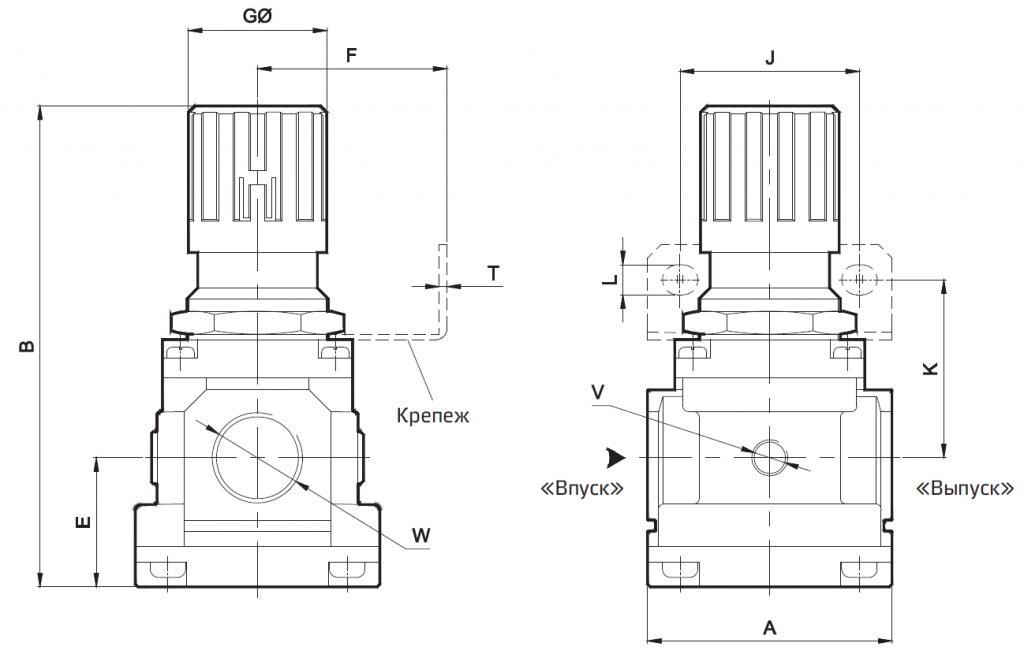

Модель R17
Модель
W
V
A
B
E
F
G
J
K
L
T
ØM
R13
G1/4
G1/8
SQ 40
81
13
30
28
28
45
5,5
2
31
R14
G3/8
G1/8
SQ 55
135
40
40
40
40
53
6,5
2
43
R15
G1/2
G1/8
SQ 70
165
40
50
51
55
62
8,5
2
53
R17
G3/4
G1/4
SQ 90
177
47,5
70
51
66
65
11
5
53
R17
G1
G1/4
SQ 90
177
47,5
70
51
66
65
11
5
53
Графики расхода

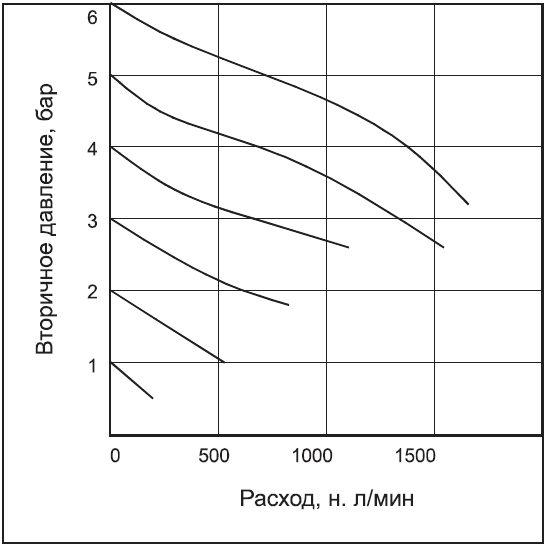

РЕГУЛЯТОР 1/4 дюйма

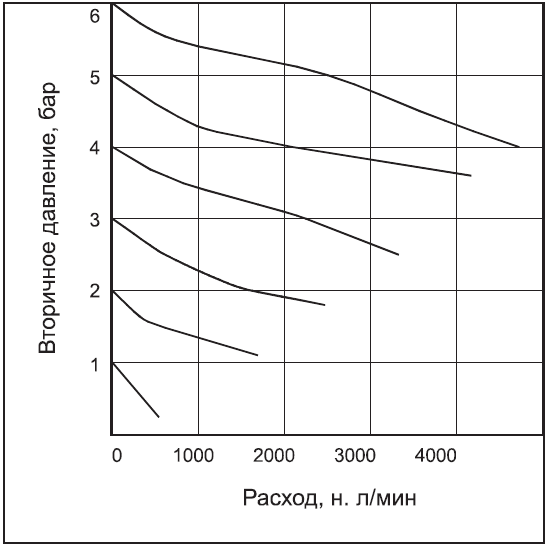

РЕГУЛЯТОР 3/8 дюйма

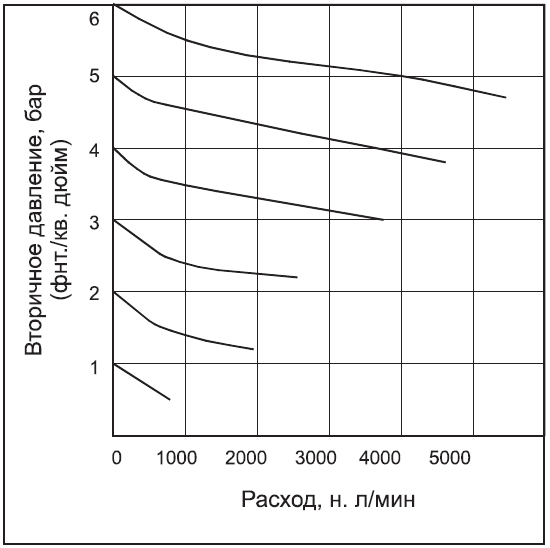

РЕГУЛЯТОР 1/2 дюйма

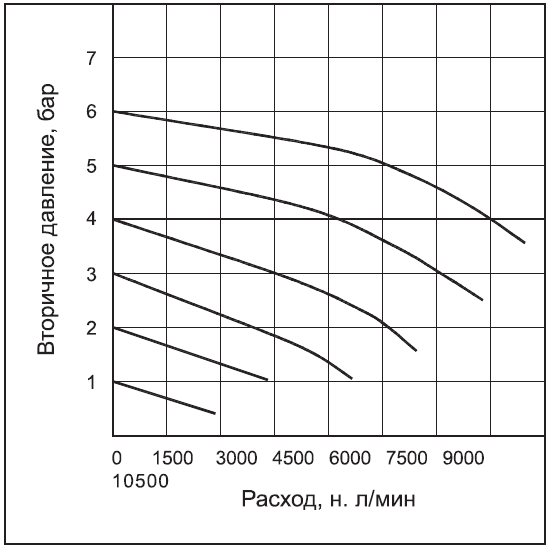

РЕГУЛЯТОР 3/4 дюйма

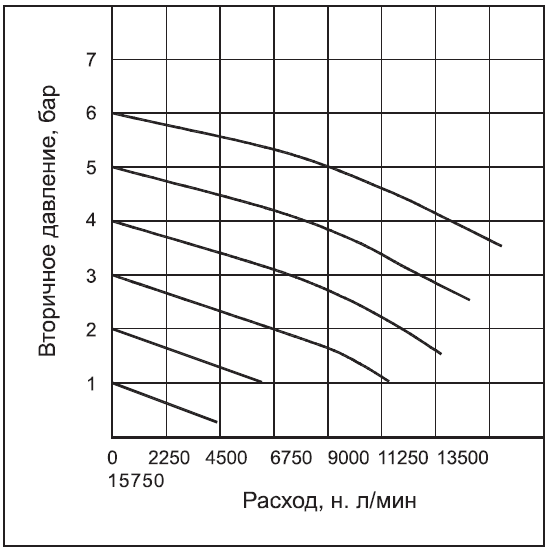

РЕГУЛЯТОР 1 дюйм
Порядок заказа
Размер корпуса и отверстия
Фильтрация в мкм
361 462 563 764 765
G1/4 G3/8 G1/2 G3/4 G1
1 2 3 4
0,2–2 бар 0,2–4 бар 0,5–7 бар 0,5–10 бар (стандартное исполнение)
