Принадлежности для модульного монтажа

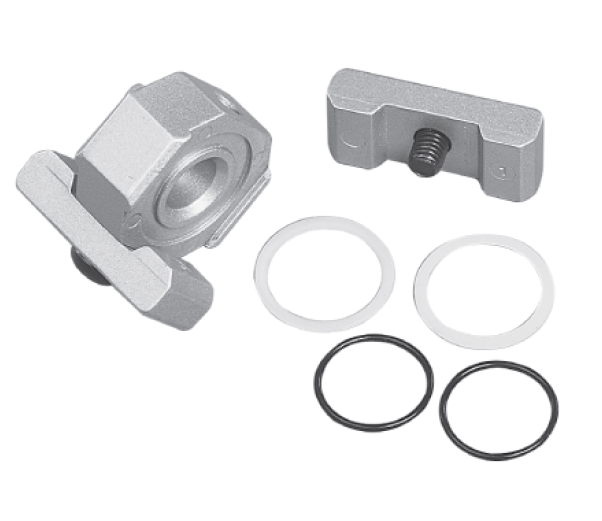

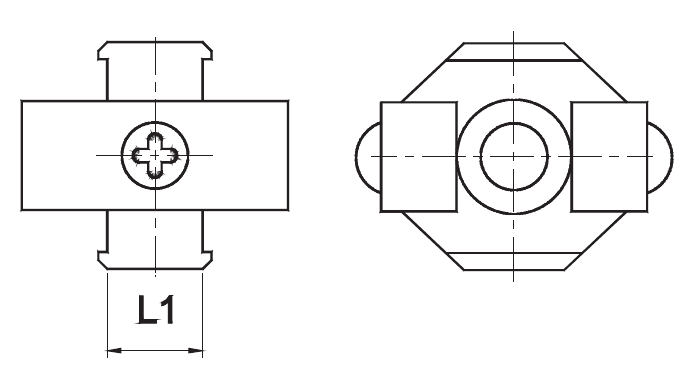

Соединитель
| Подходит для моделей серии | L1 | № для заказа |
| F13, L13, R13, FRC13 | 1 | A2S01 |
| F14, L14, R14, FRC14 | 14 | A2S02 |
| F15, L15, R15, FRC15 | 16 | A2S03 |
| F17, R17, L17, FRC17 | 15 | A2S04 |
Порядок заказа:
укажите необходимый номер заказа. Пример: соединитель для фильтра 3/8, регулятора, маслораспылителя серии F14, R14, L14 — № заказа: A2S02.

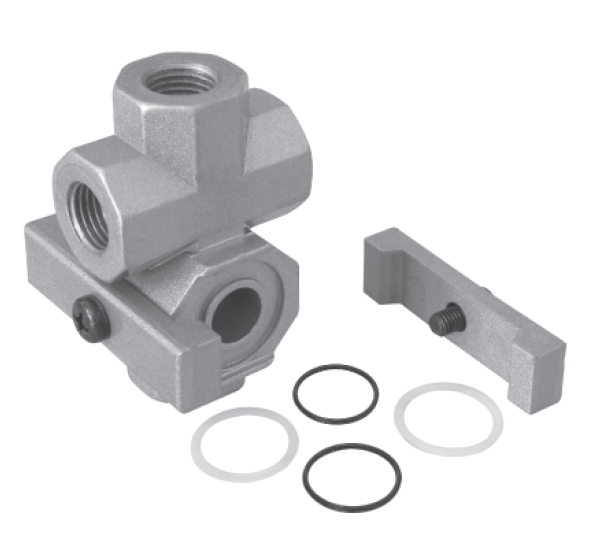

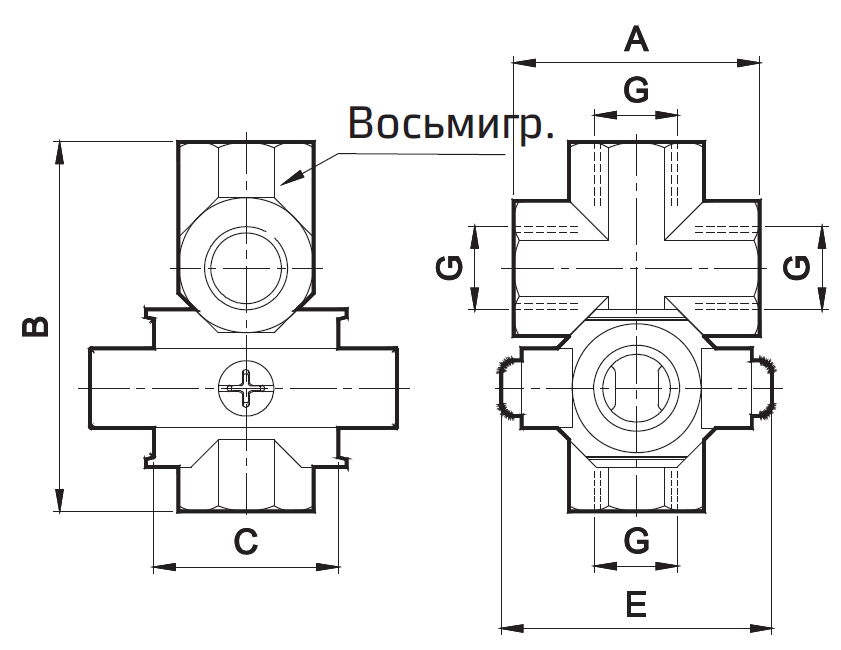

Соединитель
– устанавливается между модульными устройствами FRL, FRC
– 4-сторонний соединитель
| Подходит для моделей серии | G | A | B | C | E | Восьмигранник | № для заказа |
| FRLM13, FRCLM13 | 1/4 | 40 | 60 | 30 | 45 | 22 | A2M01 |
| FRLM14, FRCLM14 | 3/8 | 45 | 66,5 | 35 | 55 | 27 | A2M02 |
| FRLM15, FRCLM15 | 1/2 | 56 | 83 | 40 | 70 | 30 | A2M03 |
Порядок заказа: укажите необходимый номер заказа.
Пример: разделитель X в сборе для моделей 3/8 серии FRLM, FRCLM: № заказа: A2M02.

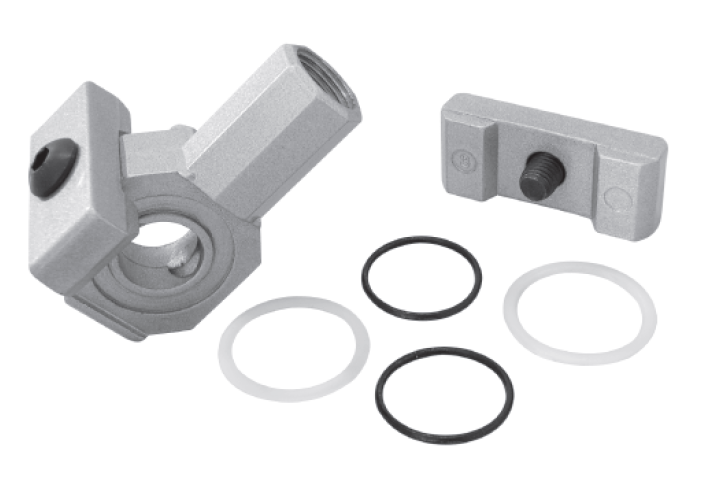

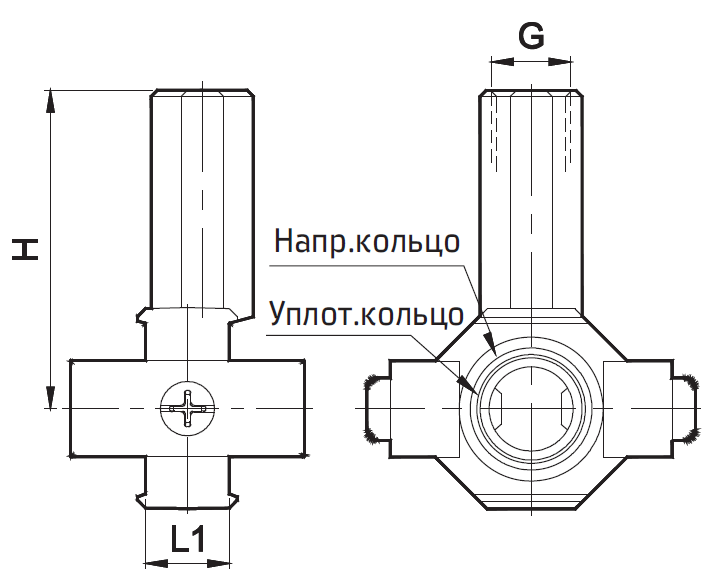

T-образный соединитель
| Подходит для моделей серии | Размер | G | L1 | H | № для заказа |
| F13, R13, L13,FRC13 | 1/4 | 1/8 | 12 | 50 | A2T01 |
| F14, R14, L14,FRC14 | 3/8 | 1/4 | 14 | 53 | A2T02 |
| F15, R15, L15,FRC15 | 1/2 | 3/8 | 16 | 52 | A2T03 |
Порядок заказа: укажите необходимый номер заказа.
Пример: Т-образный соединитель для фильтра 3/8, регулятора, маслораспылителя, FRC серии F14, R14, L14,FRC14: № заказа: A2T02.

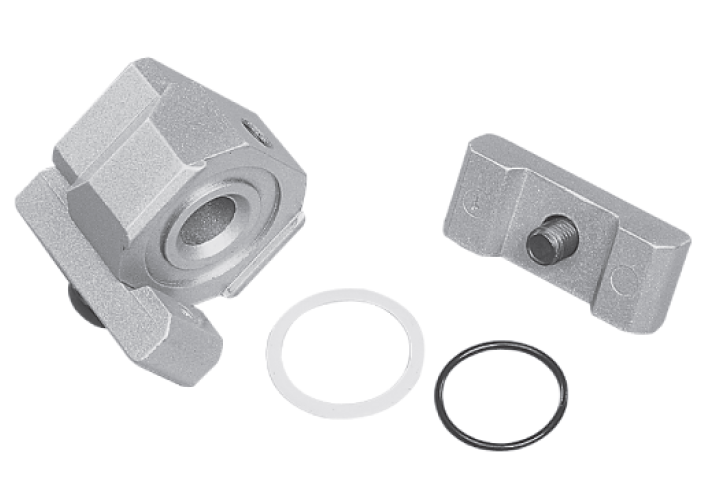

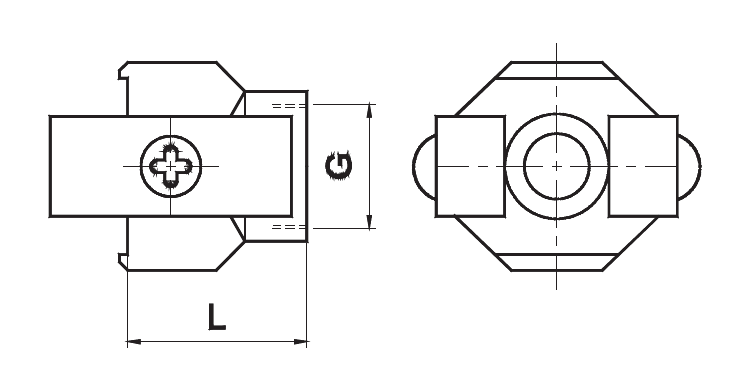

Соединитель для адапатации к металлическому трубопроводу
| Подходит для моделей серии | G | L | № для заказа |
| F13, R13, L13, FRC13 | 1/4 | 27 | A2P01 |
| F14, R14, L14, FRC14 | 3/8 | 29 | A2P02 |
| F15, R15, L15, FRC15 | 1/2 | 32 | A2P03 |
| F17, R17, L17, FRC17 | G3/4 | 35 | A2P07 |
| G1 | 35 | A2P08 |
Порядок заказа: укажите необходимый номер заказа.
Пример: трубопроводный переходник для фильтра 3/8, регулятора, маслораспылителя серии F14, R14, L14 — № заказа: A2P02.
Крепление для фильтра, маслораспылителя
| Подходит для моделей серии | J | L | L1 | T | № для заказа |
| F13, L13 | 28 | 5,5 | 14 | 2 | A2C31 |
| F14, L14 | 40 | 6,5 | 17,5 | 2 | A2C32 |
| F15, L15 | 55 | 8,5 | 22 | 2 | A2C33 |
| F17, L17 | 66 | 11 | 33 | 5 | A2C34 |
Порядок заказа: укажите необходимый номер заказа.
Пример: крепление для фильтра 3/8, маслораспылителя серии R14, L14 — № заказа: A2C32

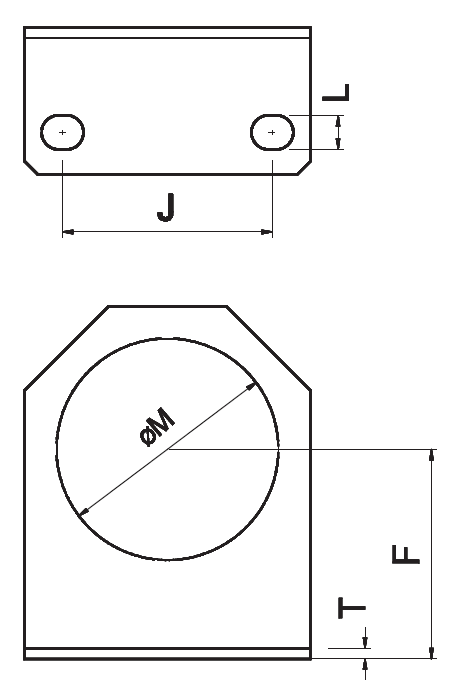

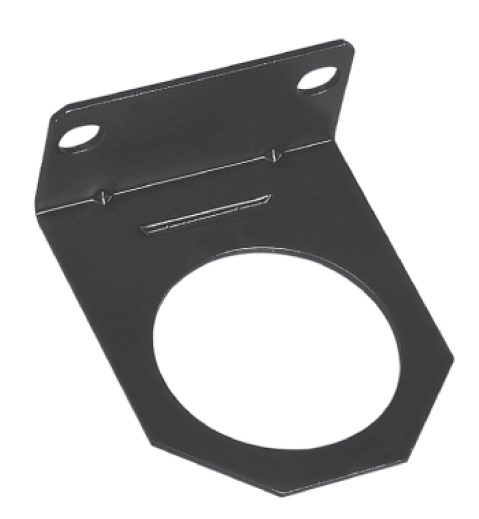

Крепление для регулятора, фильтр-регулятора
| Подходит для моделей серии | ØM | F | L | J | T | № для заказа |
| R13, FRC13 | 30,5 | 30 | 5,5 | 28 | 2 | A2C01 |
| R14, FRC14 | 42,5 | 40 | 6,5 | 40 | 2 | A2C02 |
| R15, FRC15 | 52,5 | 50 | 8,5 | 55 | 2 | A2C03 |
| R17, FRC17 | 52,5 | 70 | 11 | 66 | 5 | A2C04 |
Порядок заказа: укажите необходимый номер заказа.
Пример: крепление для регулятора 3/8 серии R14, FRC 14 — № заказа: A2C02

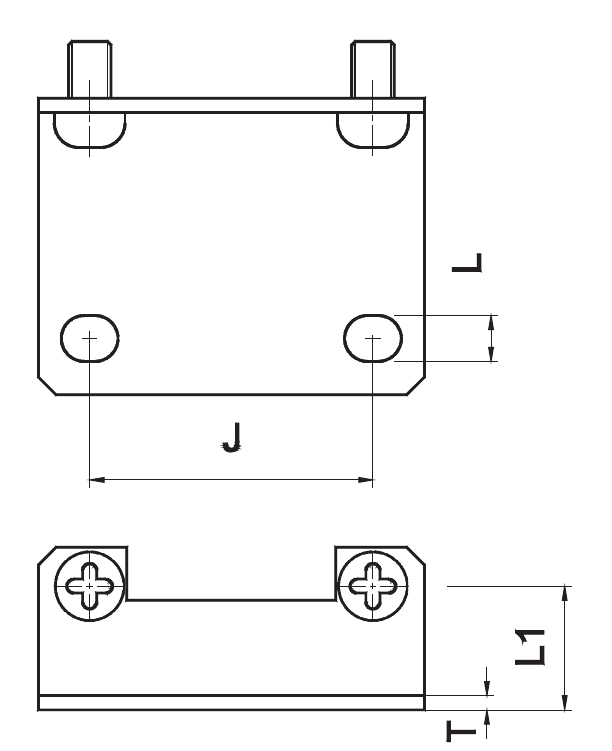

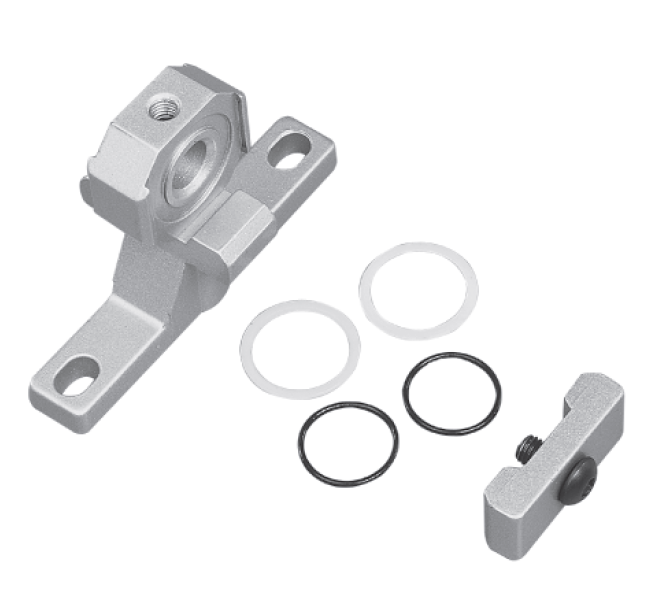

Соединитель с ножками для настенного монтажа
| Подходит для моделей серии | L1 | J | L | F | T | № для заказа |
| F13, R13, L13, FRC13 | 12 | 50 | 7 | 35 | 7 | A2W01 |
| F14, R14, L14, FRC14 | 14 | 70 | 7 | 45 | 7 | A2W02 |
| F15, R15, L15, FRC15 | 16 | 90 | 9 | 55 | 9 | A2W03 |
| F17, R17, L17, FRC17 | 15 | 100 | 12 | 70 | 10 | A2W04 |
Порядок заказа: укажите необходимый номер заказа.
Пример: кронштейн для настенного монтажа для фильтра 3/8, регулятора, маслораспылителя серии F14, R14, L14: № заказа: A2W02.
Комплект для модульного монтажа
Для модульного монтажа заказывайте принадлежности, указанные ниже.
| Кронштейн для настенного монтажа | Трубопроводный переходник | |
| FRC LM | 1 | 2 |
| FRLM | 2 | 2 |

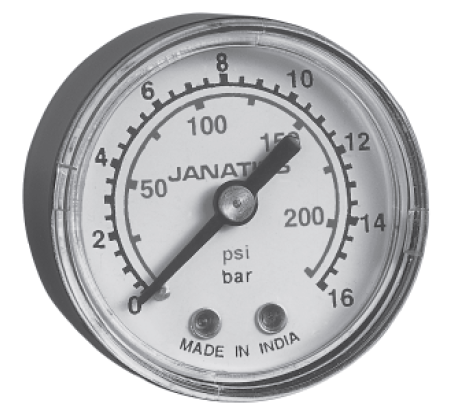

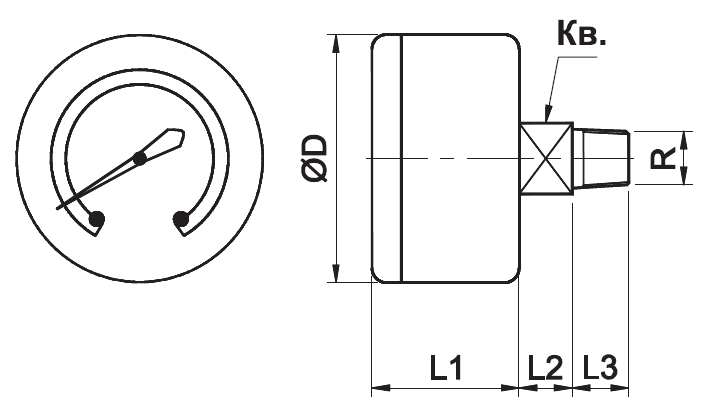

Манометр
| Резьба R | Диапазон давления, бар | Подходит для моделей серии | ØD | L1 | L2 | L3 | Кв | № для заказа |
| R1/8 | 0–4 | R13, R14, R15, FRC13, FRC14, FRC15 |
42 | 24+1 | 9+2 | 8+2 | 11/12 | A2G01 |
| 0–10 | A2G02 | |||||||
| 0–16 | A2G03 | |||||||
| R1/4 | 0–4 | R17, FRC17 | 50 | 28 | 9+2 | 13+1 | 14 | A2G07 |
| 0–10 | A2G08 | |||||||
| 0–16 | A2G09 |
Порядок заказа: укажите необходимый номер заказа.
Пример: манометр для регулятора с диапазоном давления 0–10 бар: № заказа: A2G02.

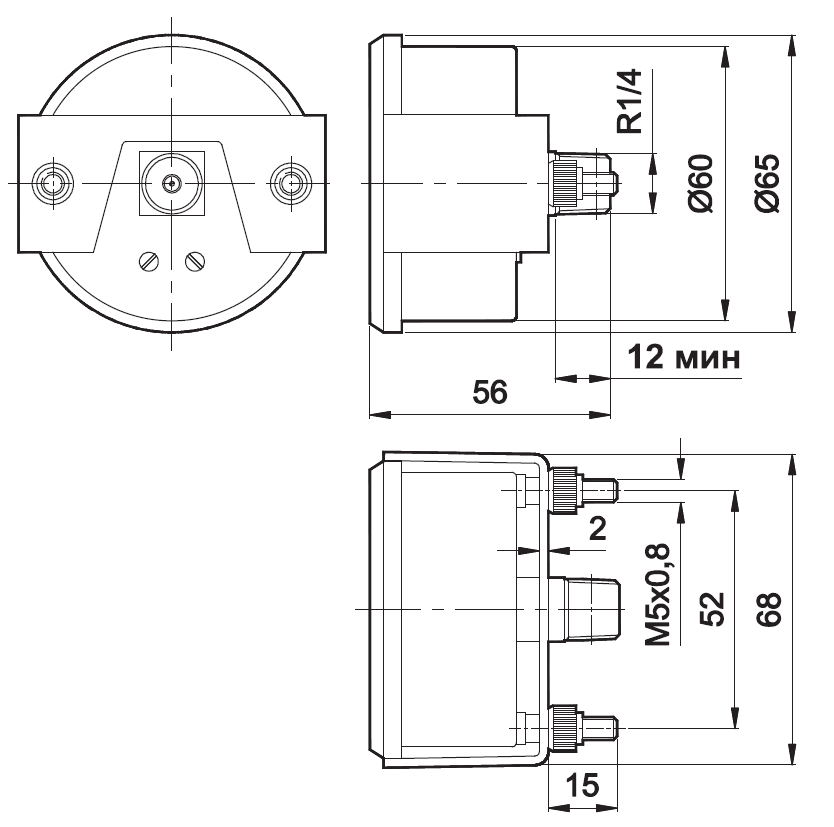

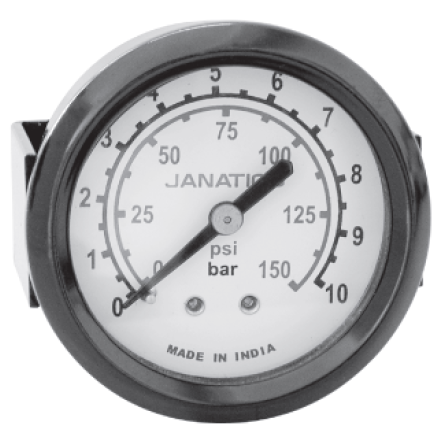

Манометр для панельного монтажа
| Резьба | Диапазон давления, бар | Подходит для моделей серии | № для заказа |
| R1/4 | 0–10 | R17, FRC17 | A2GP08 |
Порядок заказа: укажите необходимый номер заказа.
Пример: манометр 1/4 для регулятора с диапазоном давления 0–10 бар: № заказа: A2GP08.
