Поворотный зажимной цилиндр Серия A01R1
Поворотный зажимной цилиндр
| Серия | A01R1 | |||||||||||
| Режим работы | Двойное действие, магнитный поршень | |||||||||||
| Диаметры поршня | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | ||||
| Угол качания | 90° ±10° | |||||||||||
| Направление качания | L: против часовой стрелки R: по часовой стрелке | |||||||||||
| Ход качания | 8,5 | 11 | 13 | 18 | ||||||||
| Ход зажима / общий ход | 18,5 / 28,5 | 21/31 | 23/33 | 38/68 | ||||||||
| Допустимый момент затяжки, Нм | 1 | 3,8 | 7 | 13 | 27 | 47 | 107 | 182 | ||||
| Теоретическая сила зажатия, Н* | 40 | 75 | 100 | 185 | 300 | 525 | 852 | 1400 | ||||
| Рабочая среда | Сжатый воздух | |||||||||||
| Макс. рабочее давление | 10 бар (10,2 кгс/см2) | |||||||||||
| Давление опрессовки | 15 бар (15 кгс/см2) | |||||||||||
| Скорость хода поршня | 50–200 мм/с | |||||||||||
| Диапазон температур | от -10 до +70° C | |||||||||||
| Смазывание | Не требуется | |||||||||||
Поворотный зажимной цилиндр — Ø12, 16, 20, 25, 32, 40, 50, 63 мм
Особенности
- Для удобства загрузки и разгрузки заготовки в ограниченном пространстве.
- Высокая скорость работы: 0,2 с/ход.
- Компактные цилиндры с большим усилием сжатия, Ø12–63 мм.
- Возможность установки герконовых датчиков на поверхностях цилиндров в качестве входных сигналов контроллеров.
- Усовершенствованная точность монтажа. Направляющая втулка и отверстие для установочного штифта обеспечивают высокоточный монтаж.
- Корпус, выполненный из экструдированного алюминия, который крепится непосредственно к оборудованию для жесткого, надежного монтажа в небольшом пространстве.
- Возможность компактной конструкции оборудования. Подходит для зажимов проверки электронных деталей. Идеально подходит для монтажа в ограниченных пространствах.
- Встроенный магнит доступен в стандартном исполнении, допускается прямой монтаж датчика. Монтаж в трех направлениях (Ø12–16 мм) (4 направления для Ø20–63 мм).

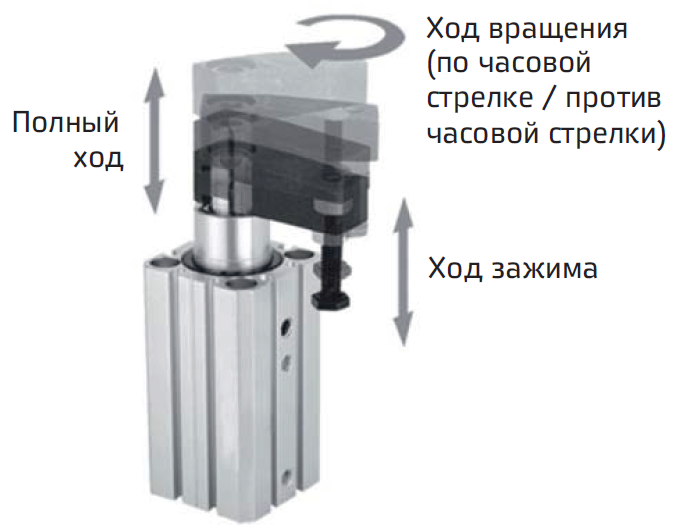

Стандартная длина хода
| Диам. | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| Ход | ||||||||
| 10 | • | • | • | • | • | • | ||
| 20 | • | • | • | • | • | • | • | • |
| 50 | • | • |
Теоретическая таблица выходных данных
| Модель | Шток (мм) | Направление качания | Полезная площадь (см2) | Рабочее давление, кгс/см2 | |||
| 3 | 5 | 7 | 10 | ||||
| A01R1-12 | 6 | R | 0,8 | 2,4 | 4 | 5,6 | 8 |
| L | 1,1 | 3,3 | 5,5 | 7,7 | 11 | ||
| A01R1-16 | 8 | R | 1,5 | 4,5 | 7,5 | 10,5 | 15 |
| L | 2 | 6 | 10 | 14 | 20 | ||
| A01R1-20 | 12 | R | 2 | 6 | 10 | 14 | 20 |
| L | 3 | 9 | 15 | 21 | 30 | ||
| A01R1-25 | 12 | R | 3,7 | 11,1 | 18,5 | 25,7 | 37 |
| L | 4,9 | 14,7 | 24,5 | 34,3 | 49 | ||
| A01R1-32 |
16 | R | 6 | 18 | 30 | 42 | 60 |
| L | 8 | 24 | 40 | 56 | 80 | ||
| A01R1-40 | 16 | R | 10,5 | 31,5 | 52,5 | 73,5 | 10 |
| L | 12,5 | 37,5 | 62,5 | 87,5 | 125 | ||
| A01R1-50 | 20 | R | 16,5 | 49,5 | 82,5 | 115,5 | 165 |
| L | 19,5 | 58,8 | 98 | 137,2 | 196 | ||
| A01R1-63 | 20 | R | 28 | 84 | 140 | 196 | 280 |
| L | 31,2 | 93,6 | 156 | 218,4 | 312 | ||
Таблица весов
Единица: (г)
| Отверстие | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| Ход | ||||||||
| 10 | 70 | 100 | 250 | 280 | 500 | 595 | - | - |
| 20 | 87 | 123 | 290 | 320 | 525 | 640 | 1100 | 1520 |
| 50 | - | - | - | - | - | - | 1350 | 1805 |
Таблица дополнительных весов
Единица: (г)
| Отверстие | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| Ход | ||||||||
| Рычаг | 13 | 32 | 100 | 100 | 200 | 200 | 350 | 350 |
| 20 | - | - | 133 | 153 | 166 | 198 | 345 | 531 |

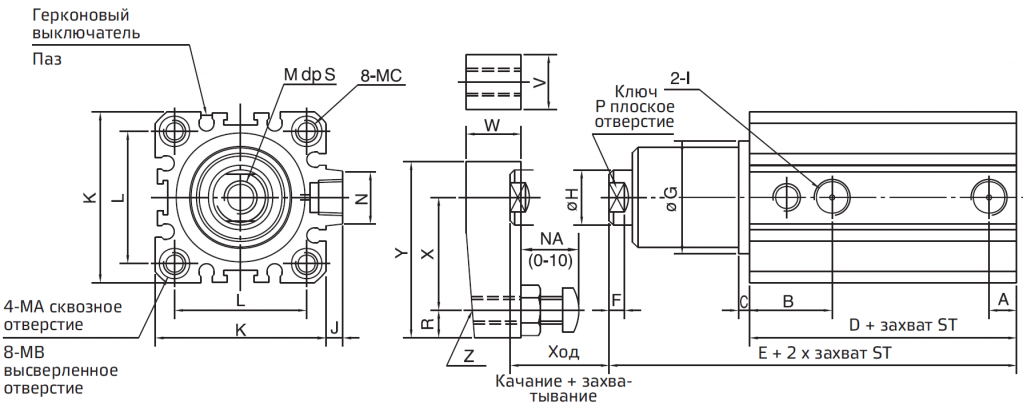

Внешние размеры
| Модель | A | B | C | D | E | F | G | H | I | J | K | L | M | S | MA | MB | MC | N | NA | P | R | V | W | X | Y | Z |
| A01R1-12 | 5 | 16 | 2 | 35,5 | 48 | 2,5 | — | 6 | M5x0,8 | — | 25 | 15,5 | M3x0,5 | 6 | Ø3,4 | Ø6,5 dp 4 | M4x0,7 резьба dp 8 | — | 18 | 5 | 4 | 8 | 8 | 20 | 29 | M4x0,7 |
| A01R1-16 | 5 | 16 | 2 | 35,5 | 48 | 2,5 | — | 8 | M5x0,8 | — | 29 | 20 | M5x0,8 | 10 | Ø3,4 | Ø6,5 dp 4 | M4x0,7 резьба dp 8 | — | 18 | 7 | 5 | 11 | 11 | 25 | 36 | M4x0,7 |
| A01R1-20 | 7,5 | 27 | 3 | 62 | 72,5 | 3 | 20 | 12 | M5x0,8 | — | 36 | 25,5 | M8x1,25 | 12 | Ø5,5 | Ø9 dp 7 | M6x1,0 резьба dp 10 | — | 22 | 101 | 7,5 | 16 | 16 | 35 | 51 | M6x1,0 |
| A01R1-25 | 8 | 28 | 3 | 63 | 73,5 | 3 | 23 | 12 | M5x0,8 | — | 40 | 28 | M8x1,25 | 12 | Ø5,5 | Ø9 dp 7 | M6x1,0 резьба dp 10 | — | 22 | 10 | 7,5 | 16 | 16 | 35 | 51 | M6x1,0 |
| A01R1-32 | 9 | 33 | 4 | 72 | 94 | 5,5 | 30 | 16 | RC(PT)1/8 | 4,5 | 45 | 34 | M10x1,5 | 15 | Ø5,5 | Ø9 dp 7 | M6x1,0 резьба dp 12 | 14 | 25 | 14 | 10 | 19 | 19 | 45 | 67 | M8x1,25 |
| A01R1-40 | 10 | 26 | 4 | 65 | 94 | 5,5 | 30 | 16 | RC(PT)1/8 | 5 | 52 | 40 | M10x1,5 | 15 | Ø5,5 | Ø9 dp 7 | M6x1,0 резьба dp 10 | 15 | 25 | 14 | 10 | 19 | 19 | 45 | 67 | M8x1,25 |
| A01R1-50 | 10 | 30 | 4 | 77 | 112 | 5,5 | 37 | 20 | RC(PT)1/4 | 7 | 64 | 50 | M12x1,75 | 20 | Ø6,6 | Ø11 dp 8 | M8x1,25 резьба dp 15 | 49 | 40 | 17 | 10 | 22 | 22 | 65 | 88 | M10x1,5 |
| A01R1-63 | 12 | 31 | 4 | 80 | 114 | 5,5 | 48 | 20 | RC(PT)1/4 | 7 | 77 | 60 | M12x1,75 | 20 | Ø9 | Ø14 dp 10,5 | M10x1,5 резьба dp 18 | 22 | 40 | 17 | 10 | 22 | 22 | 65 | 88 | M10x1,5 |

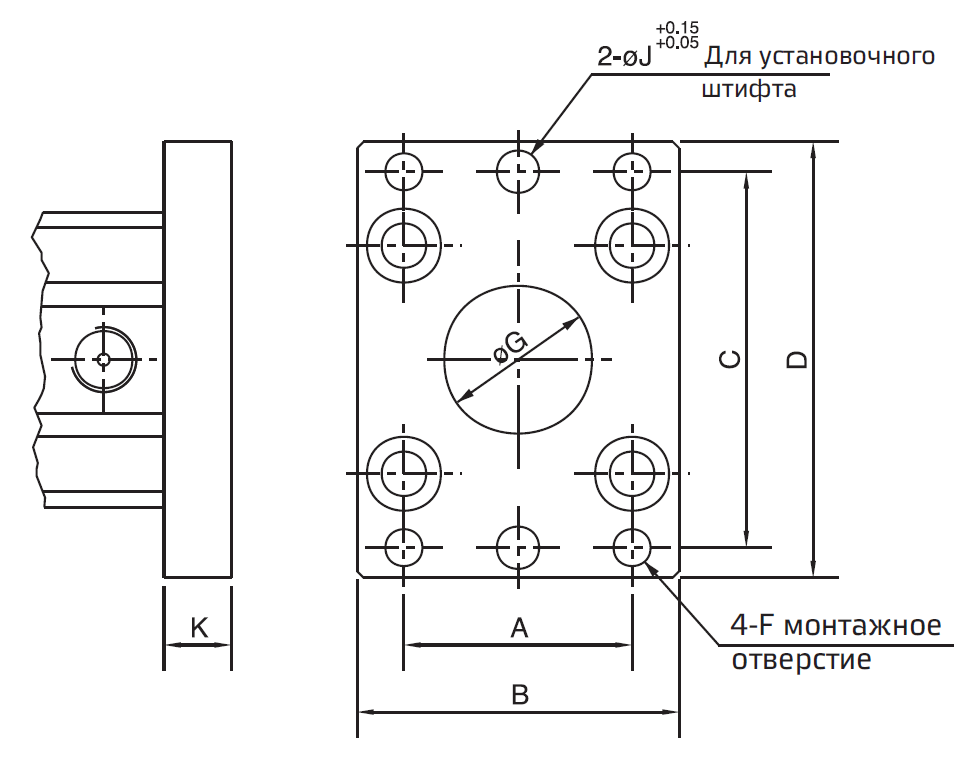

Задний фланец
| № для заказа | А | B | C | D | F | G | L | K |
| MR13020 | 25,5 | 38 | 48 | 60 | 6,3 | 13 | 6,6 | 8 |
| MR13025 | 28 | 42 | 52 | 64 | 6,3 | 15 | 6,6 | 8 |
| MR13032 | 34 | 48 | 56 | 65 | 5,5 | 21 | 6,3 | 10 |
| MR13040 | 40 | 56 | 62 | 72 | 5,5 | 28 | 6,3 | 10 |
| MR13050 | 50 | 67 | 76 | 89 | 6,6 | 35 | 6,3 | 10 |
| MR13063 | 60 | 80 | 92 | 108 | 9 | 35 | 6,3 | 10 |
Меры предосторожности при проектировании и монтаже кронштейнов
При необходимости отдельного выполнения кронштейнов их длина и вес должны быть в следующем диапазоне.

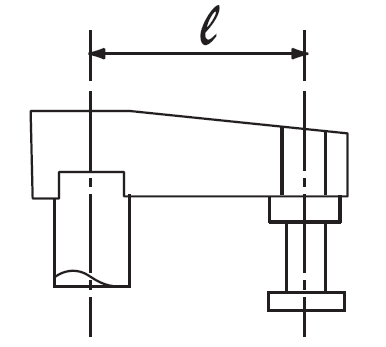

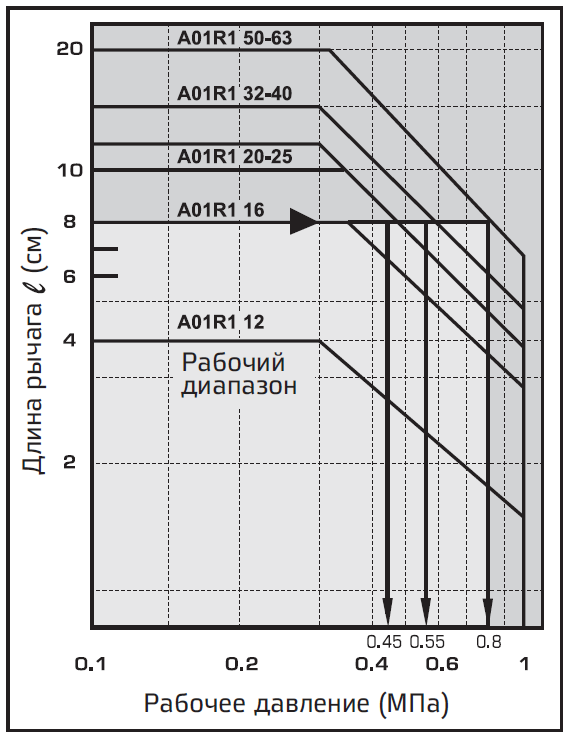

1. Допустимый изгиб
Используйте длину кронштейна и рабочее давление в пределах графика 1, учитывая допустимый изгиб штока поршня
График 1

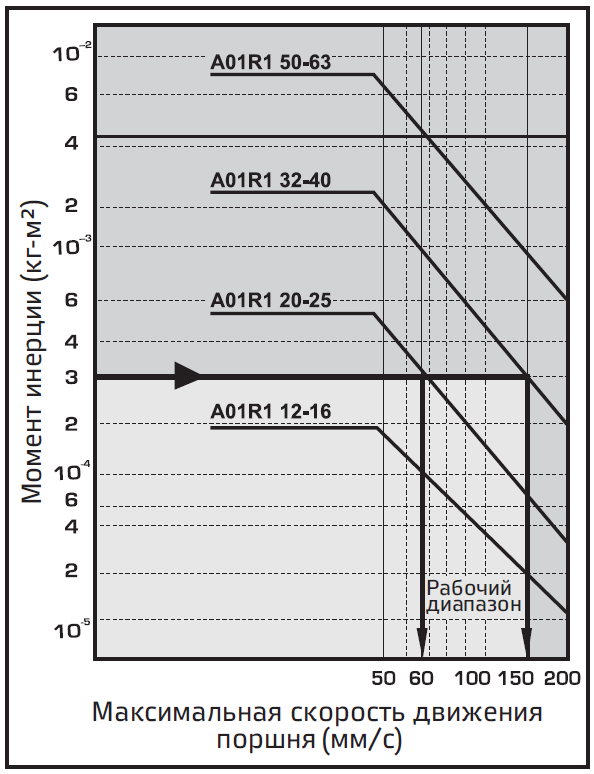

2. Момент инерции
Если рычаг длинный и тяжелый, повреждение внутренних деталей может быть вызвано инерцией.
Используйте момент инерции и скорость движения цилиндра в пределах графика 2, учитывая требования к рычагу
График 2

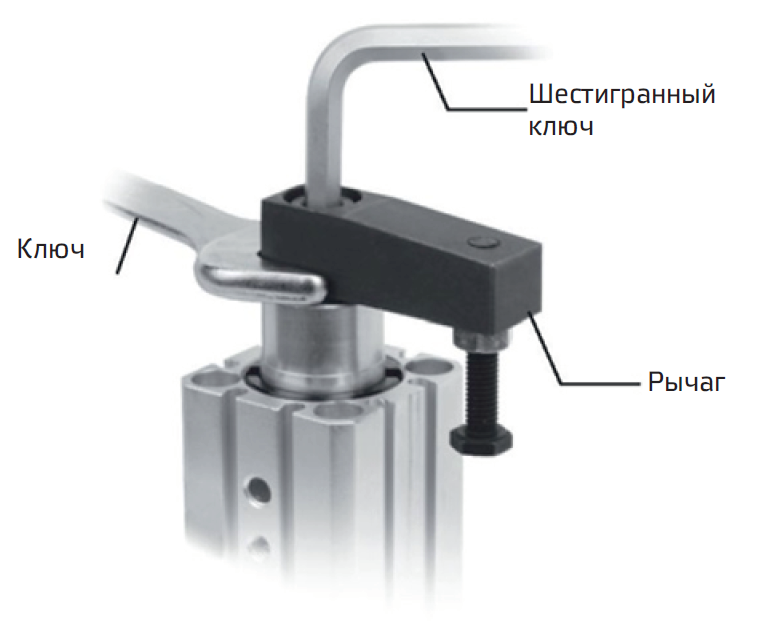

Для установки и снятия рычага на шток и со штока зафиксируйте рычаг с помощью гаечного ключа или тисков, а затем затяните болт. (Приложение чрезмерной силы к штоку поршня в направлении вращения может стать причиной повреждения внутреннего механизма.) Момент затяжки при монтаже представлен в следующей таблице.
| Размер отверстия (мм) | Стандартный момент затяжки (Нм) |
| 12 | 0,4–0,6 |
| 16 | 2–2,4 |
| 20,25 | 4–6 |
| 32,40 | 8–10 |
| 50,63 | 14–16 |
Меры предосторожности
- Чтобы исключить попадание пыли или стружки в цилиндр, перед подключением тщательно промойте трубопроводы.
- Убедитесь в отсутствии царапин или вмятин на скользящей части штока. В противном случае уплотнения могут быть повреждены, что вызовет утечку.
- Устанавливайте цилиндр так, чтобы зажимной поршень располагался приблизительно по центру хода зажатия.
- Не прилагайте прижимные и другие нагрузки при вращении штока поршня.
Внимание
Приложение вращательного усилия к штоку поршня может привести к поломке цилиндра или нарушению невращательной точности. В связи с этим, прежде чем приступать к работе с цилиндром, ознакомьтесь с приведенными ниже данными.
- Убедитесь, что цилиндр установлен вертикально (рис. 4).
- Не выполняйте каких-либо действий в направлении вращения (рис. 5)

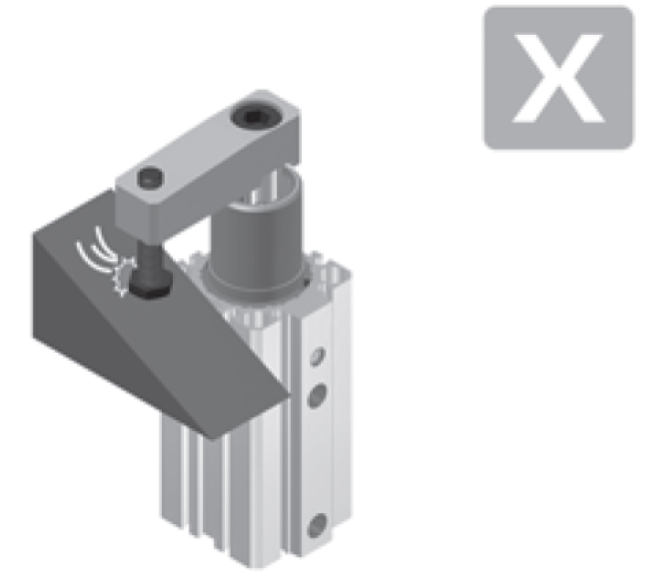

(Рис. 1) Не зажимайте наклонную поверхность |

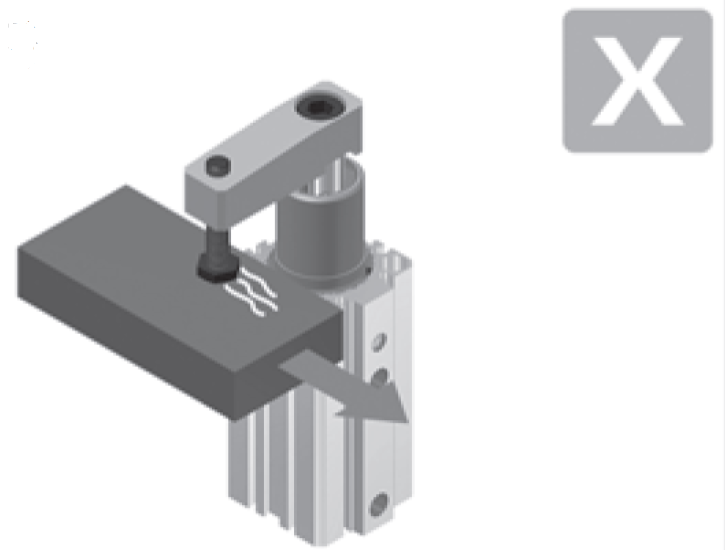

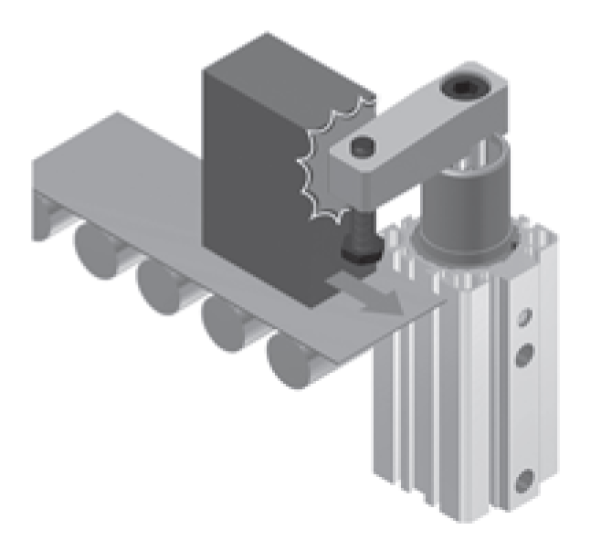

(Рис. 2) Убедитесь, что при зажатии заготовка не перемещается |
(Рис. 3) Не выполняйте зажатие во время поворота |
|

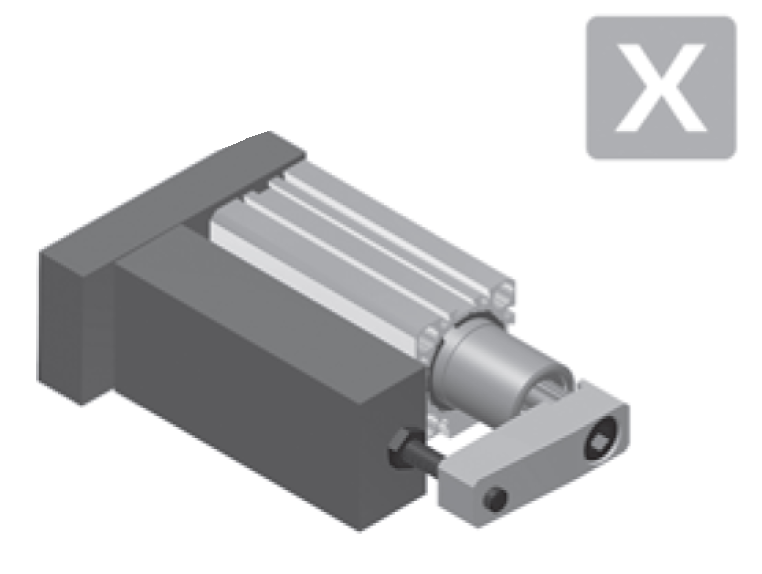

(Рис. 4) Не эксплуатируйте цилиндр в горизонтальном положении |
(Рис. 5) Не выполняйте каких-либо работ в направлении вращения |

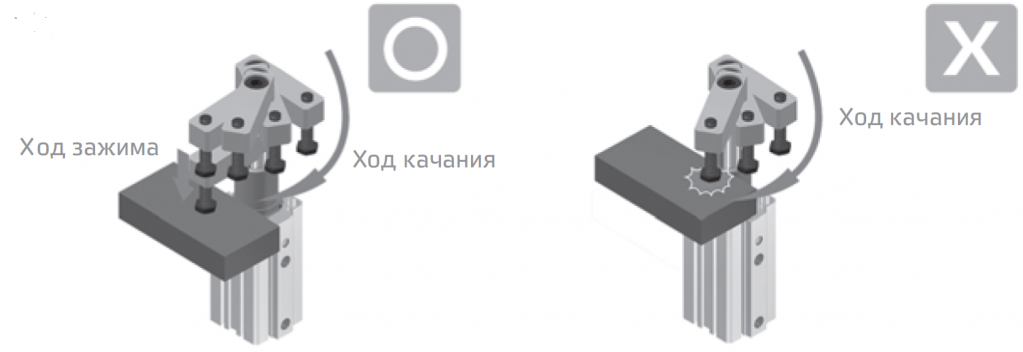

- Выполнение зажатия старайтесь обеспечивать в пределах диапазона хода зажима (прямолинейный захват) (рис. 3).
- Убедитесь, что зажимная поверхность заготовки расположена вертикально по отношению к осевой линии цилиндра (рис. 1).
- При зажатии не используйте цилиндр таким образом, чтобы внешняя сила способствовала перемещению заготовки (рис. 2).
- Кроме того, не используйте цилиндр, когда вращательное усилие прикладывается к штоку поршня
Код для заказа
 |
 |
 |
 |
|
||||
| Поршень (мм) | Ход (мм) | Направление качания | Виды монтажа | |||||
| 012 016 020 025 032 040 050 063 |
- Ø 12 - Ø 16 - Ø 20 - Ø 25 - Ø 32 - Ø 40 - Ø 50 - Ø 63 |
Ø12 - 40 | 0 10 & 20mm | R | -по час. стрелке | B | - стандартный | |
| Ø50 - 63 | 20 & 50mm | L | -против ч.стрелки | F | - задний фланец | |||
Пример заказа:
Код для заказа цилиндра с поршнем 40 мм, ходом 20 мм, с направлением качания по часовой стрелке и
монтажом на фланце: A01R1 040 20 R
Принадлежности для поворотного зажимного цилиндра
Магнитный датчик — AM100
Особенности
- Встроенный светодиодный индикатор.
- Литой кабель с разделанным выводом и быстроразъемным соединителем (QD).
- Прямой монтаж, простота установки.

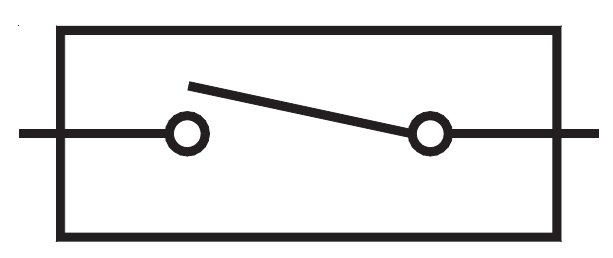

- Варианты исполнения с язычковым магнитоуправляемым контактом и без контакта
Функция
Поршни данных цилиндров оснащены постоянным магнитом, который активирует выключатели цилиндра при приближении к ним. После этого соответствующий переключатель подает электрический или пневматический сигнал.

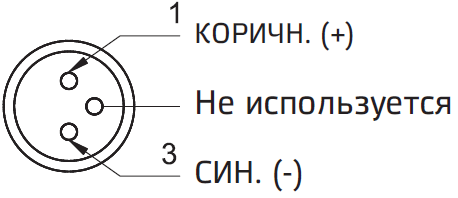

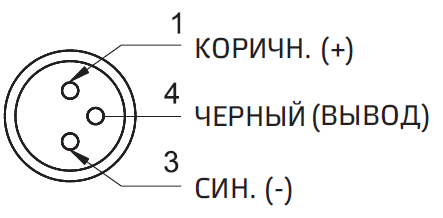

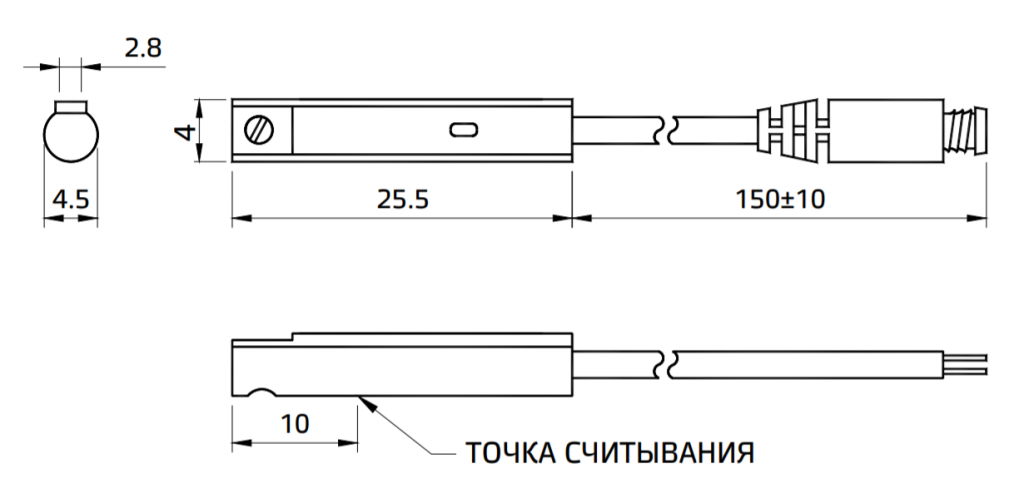

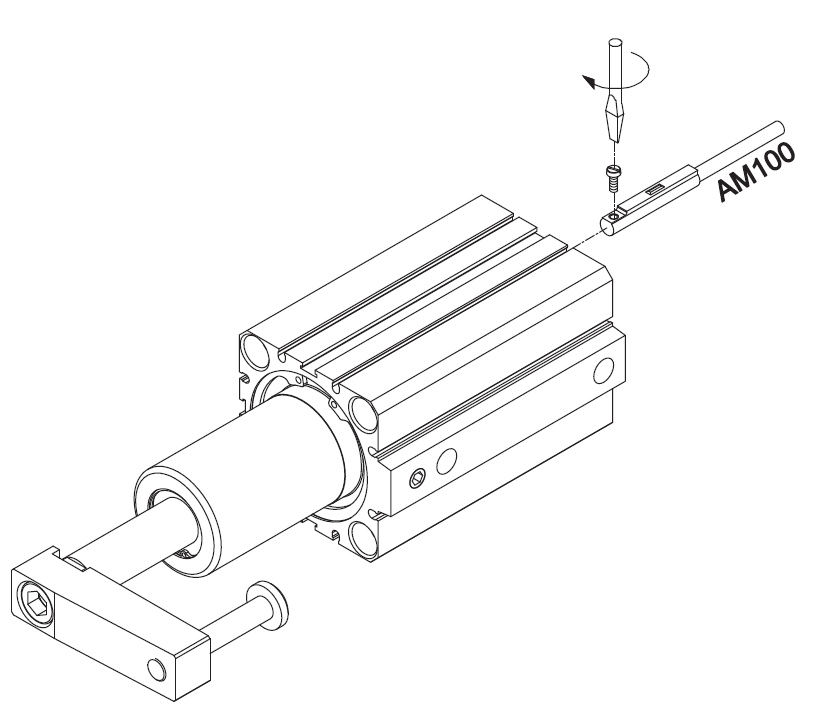

Монтаж датчика положения
Код для заказа
| — |
|
— |
|
| Тип переключателя |
Концевое соединение |
Тип соединения | |
| 0 — двухжильный герконовый датчик 2 — беспроводной датчик, подача тока (PNP) 3 — беспроводной, приемка тока (NPN) |
FL-04 (разделанный вывод с кабелем длиной 2 метра) QD-02 (быстроразъемный соединитель с кабелем длиной 300 мм) |
S — прямой L — угловой |
