Поворотный привод Серия A1R Поворотный пневматический привод 90° или 180°
Модель A1R-10 A1R-12 A1R-15 A1R-18 A1R-20 A1R-25 A1R-28 A1R-32 A1R-40 A1R-50 A1R-63
Диаметр поршня Ø, мм 10 12 15 18 20 25 28 32 40 50 63
Размер отверстия M3x0,5P M5x0,8P 1/8 дюйма
Рабочая среда Воздух
Режим работы Двойное действие
Диапазон давления 1,5–7 бар
Диапазон рабочей температуры от 0 до 50° C
Момент затяжки,Н/м 0,3 0,6 1,5 2,2 3,2 5,5 7,5 9,8 19 31 45
Угол вращения 180°
Регулируемый угол от 0 до 190°
Настройка рабочих характеристик Регулировочный винт 0,002 0,006 0,007 0,025 0,048 0,81 0,24 0,32 0,56 1 1,5
Амортизатор ударов --- --- 0,039 0,116 0,116 0,294 1,1 1,6 2,9 3,5 5,2
Вес, кг 0,150 0,250 0,530 0,990 1,290 2,100 2,890 4,100 7,650 8,960 11,170
Поворотный привод A1R-10, A1R-12, A1R-15, A1R-18, A1R-20, A1R-25, A1R-28, A1R-32, A1R-40, A1R-50, A1R-63
Особенности
Тип шпоночного паза. Доступные размеры — Ø10 , 12, 15, 18, 20, 25, 28, 32, 40, 50, 63 мм. Выбор вариантов поворота 90° или 180°. Угол вращения, регулируемый на 45°. С магнитом в стандартном исполнении. Компактная конструкция.

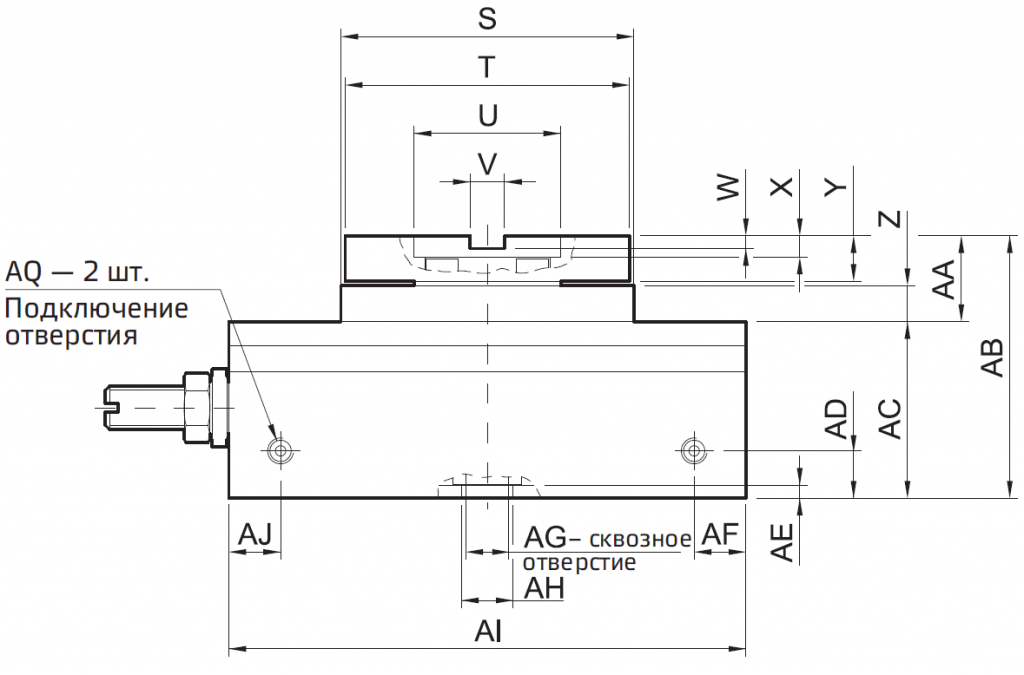

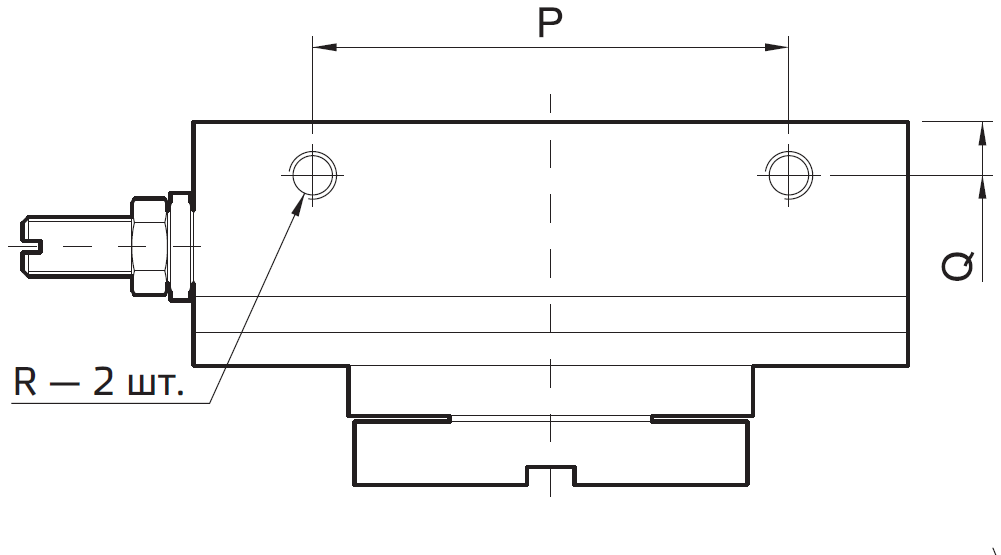

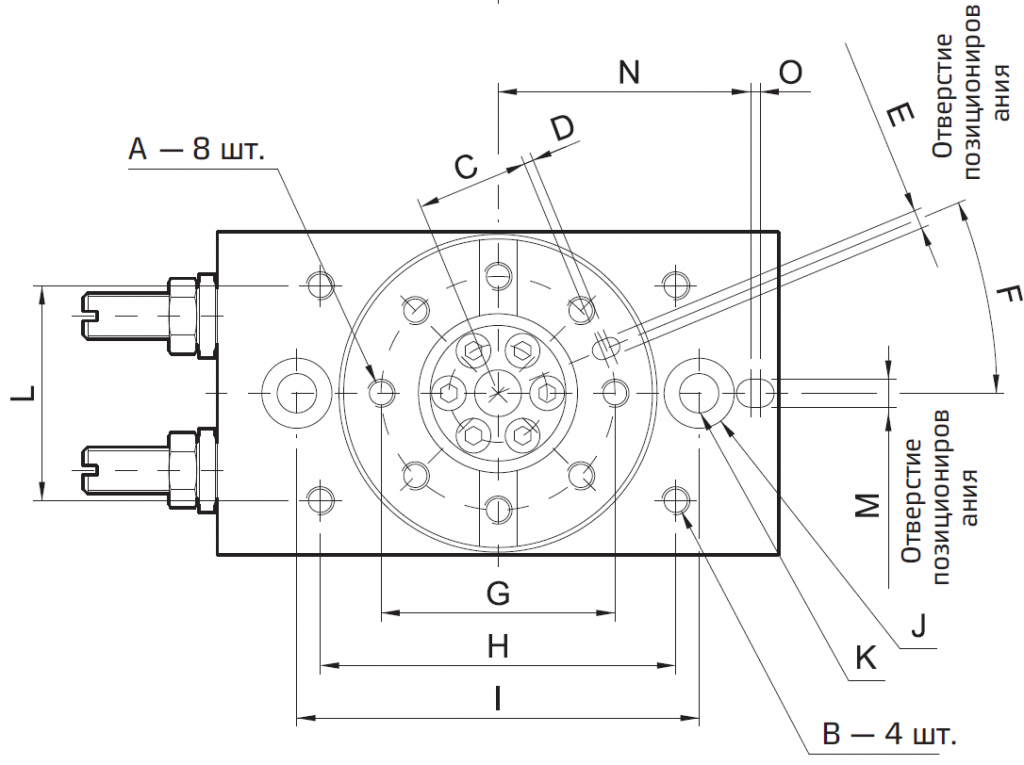

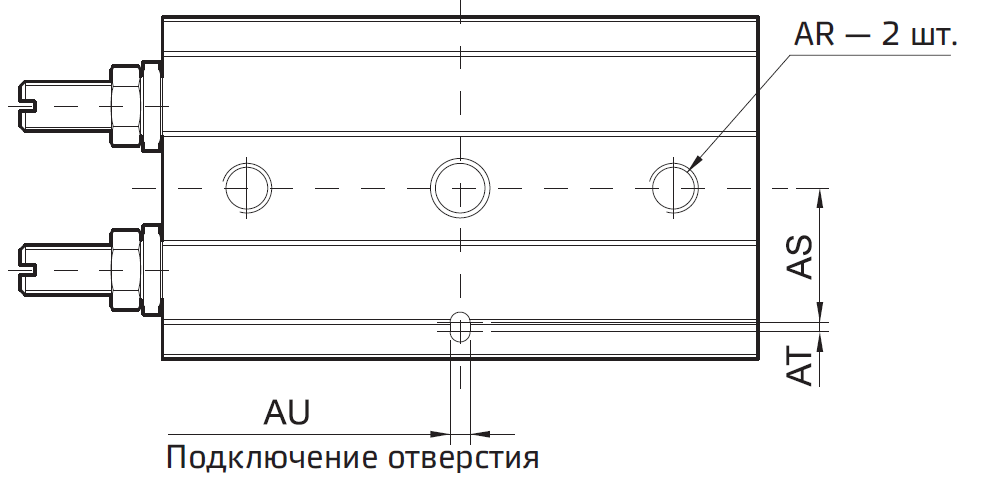

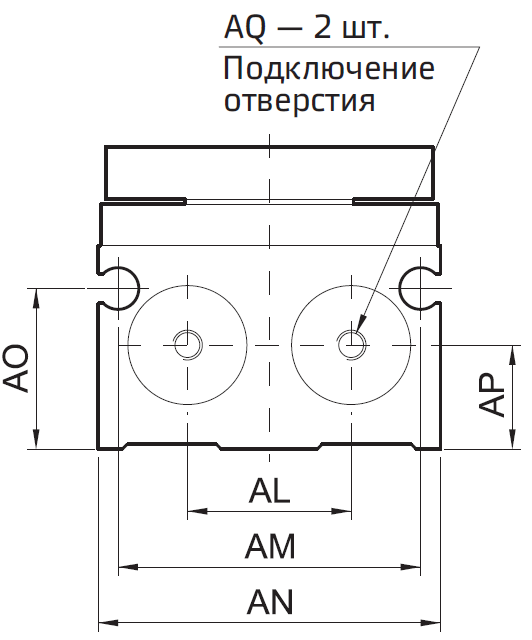

Основные размеры — A1R-10, A1R-12

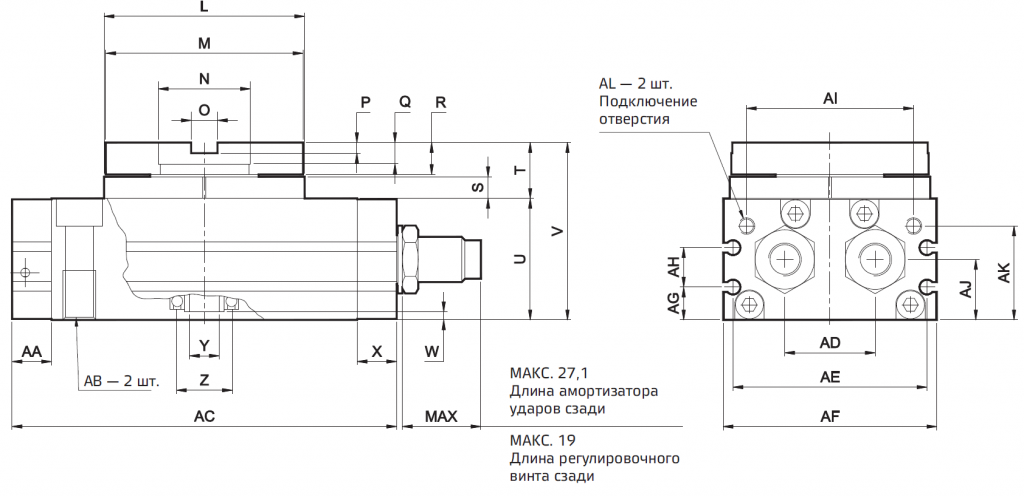

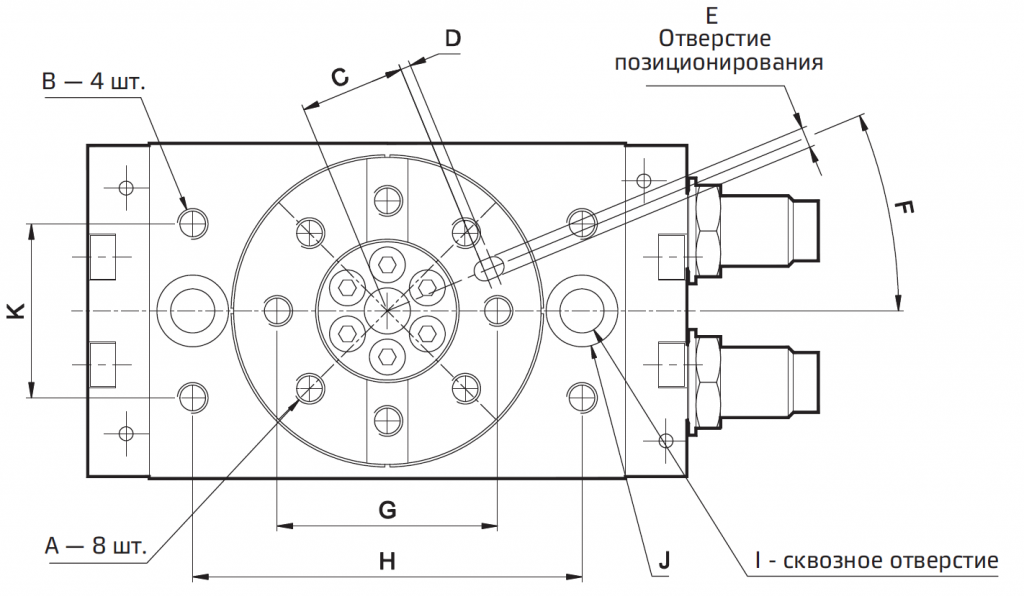

Основные размеры — A1R-15, A1R-18, A1R-20, A1R-25 мм
Диаметр поршня(мм) A B C D E F ° G H ØI Ø J K ØL ØM ØN Ø O P Q R S T U V W X ØY ØZ AA AB AC AD AE AF AG AH AL AJ AK AL
A1R-15 M5x0,8P M5x0,8Px8dp 15 2 3x3,5dp 22,5 32 60 6,8 11x6,5dp 27 46 45 20 6 2,7 4 8 4,5 13 34 47 2,5 9,5 5 15 9,5 M8x1,25Px12dp 92 18 44 50 9 13 35 15,5 28,2 M5x0,8P
A1R-18 M6x1,0P M6x1,0Px10dp 20,5 2 4x5dp 22,5 43 76 8,6 14x8,5dp 34 61 60 27 8 3,2 6,5 9,7 6,6 17 37 54 2,5 12 9 17 12 M10x1,5Px15dp 117 27,5 59 65 10 12 50,8 16 28,6 M5x0,8P
A1R-20 M6x1,0P M6x1,0Px10dp 23 2 4x4,5dp 22,5 48 84 8,6 14x8,5dp 37 67 65 32 8 3,7 4,5 10 6,5 17 40 57 3 12 9 22 12 M10x1,5Px15dp 127 29 64 70 11,5 14 52 18,5 33 1/8 дюйма
A1R-25 M8x1,2P M8x1,25Px10dp 26,5 2 5x5,5dp 22,5 55 100 10,5 17x10,5dp 50 77 75 35 10 4,2 5 12 7,5 20 46 66 2 15,5 10 26 15,5 M12x1,75Px18dp 152 38 74 80 14,5 15 62 22 37,5 1/8 дюйма

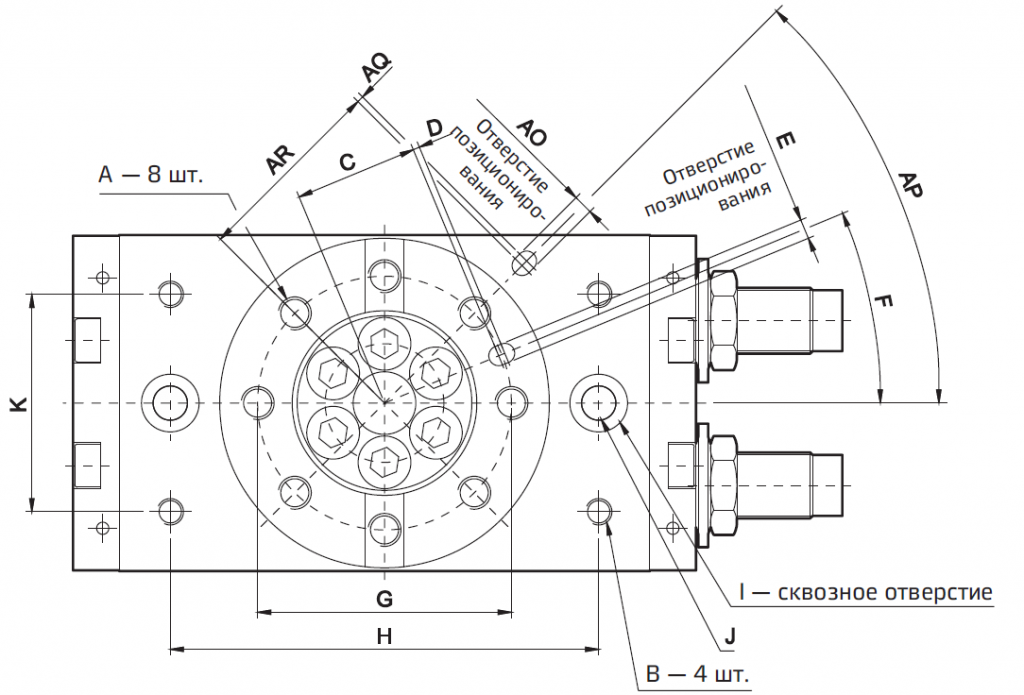

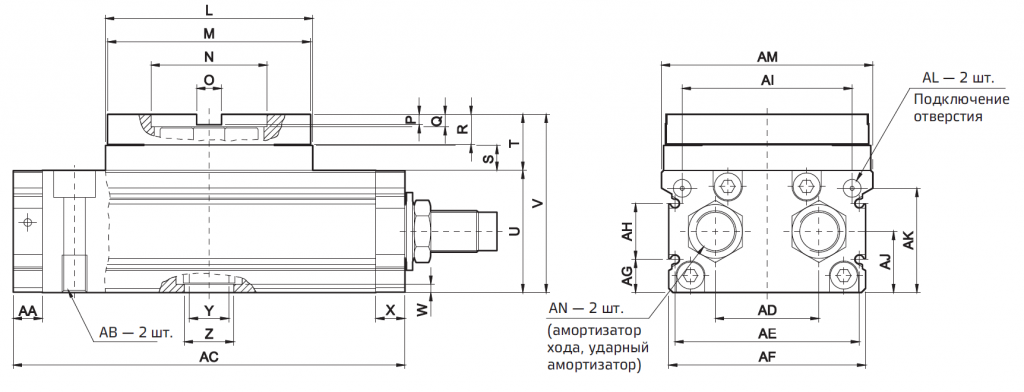

Основные размеры — A1R-28, A1R-32
Диаметр поршня(мм) A B C D E F ° G H ØI Ø J K ØL Ø M Ø N Ø O P Q R S T U V W X Ø Y ØZ AA AB AC AD AE AF AG AH AI AJ AK AL AM AN A0 AP ° AQ AR
A1R-28 M8x1,25P M8x1,25Px10dp 32,5 2 5x3,5dp 22,5 67 110 10,5 17x10,5dp 57 90 88 46 10 4,2 5 12,5 9 22 53 75 4 17 16 22 17 M12x1,75Px18dp 170 43 78 84 14,5 24 70 26,5 46,7 1/8” 92 M20x1,5P 5x3,5dp 45 2 54
A1R-32 M8x1,5P M8x1,25Px10dp 37,5 2 6x4,5dp 22,5 77 130 10,5 17x10,5dp 66 100 98 56 12 5 6 14,5 12 27 59 86 4 14 19 24 14 M12x1,75Px18dp 189 50 89 98 16 27 82 29,5 50,3 1/8” 102 M20x1,5P° 6x4,5dp 45 2 59

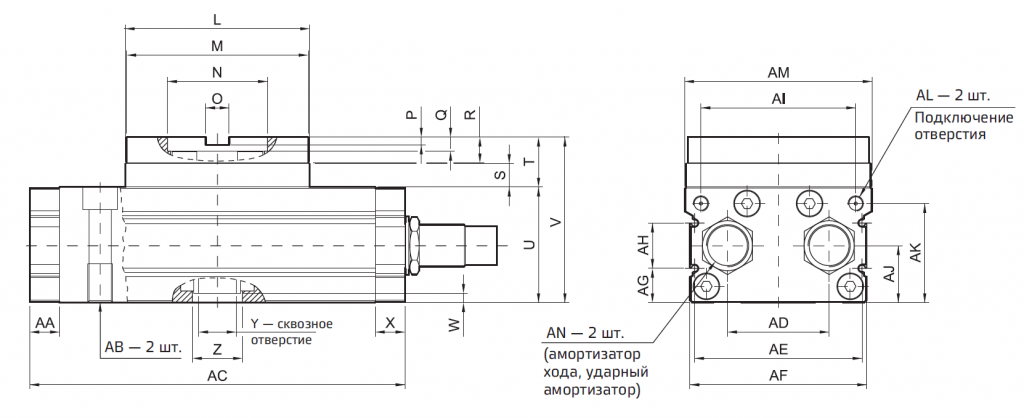

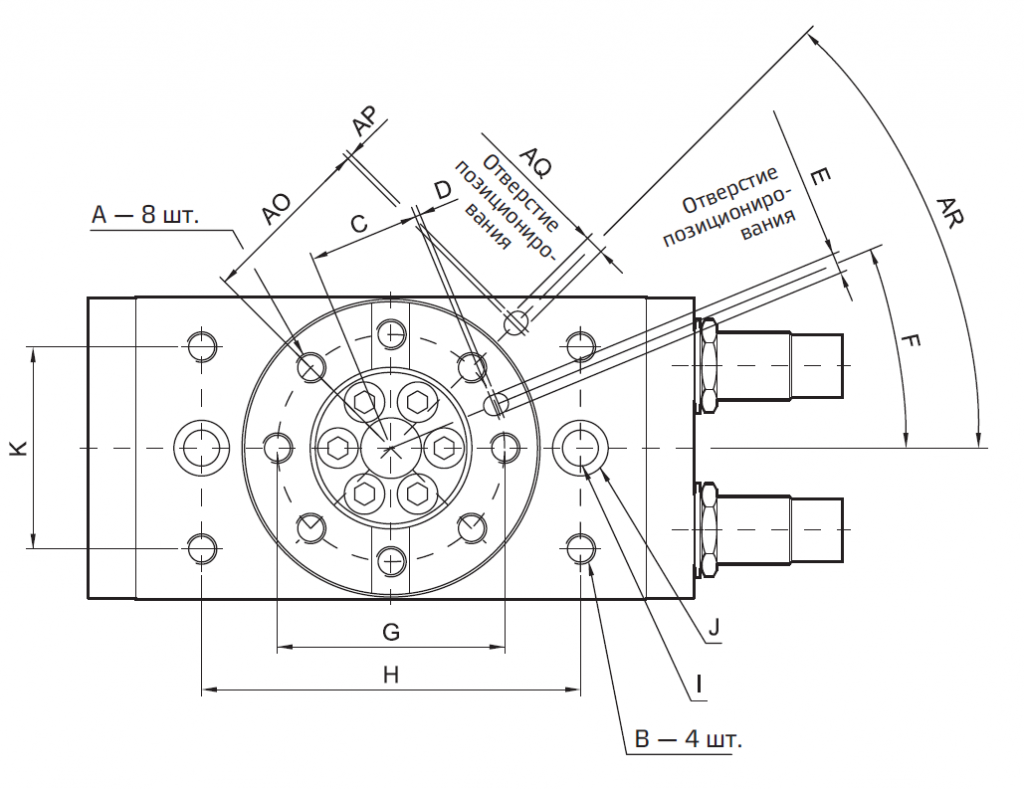

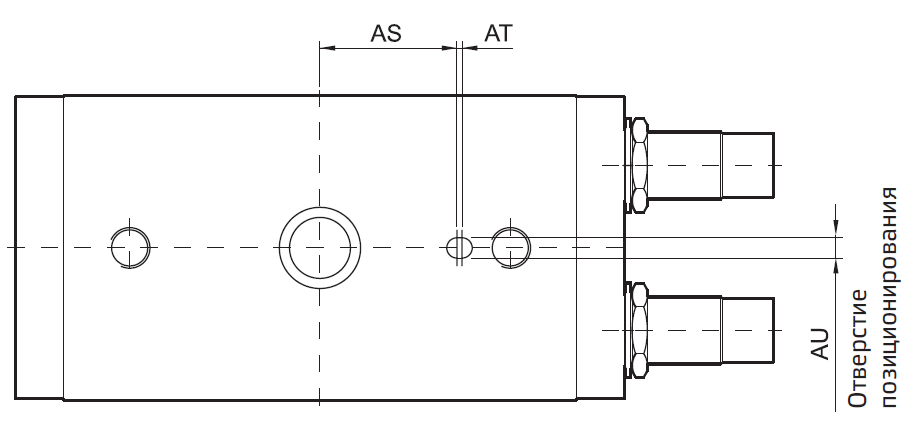

Основные размеры — A1R-40, A1R-50, A1R-63
Диаметр поршня(мм) A B C D E F ° G H I Ø J K Ø L Ø M Ø N O P Q R S Ø T ØU V W X Ø Y Ø Z AA AB AC AD AE AF AG AH AI AJ AK AL AM AN A0 AP AQ AR ° AS AT AU
A1R-40 M12x1,75P M12x1,75Px13dp 44 2 8x4,5dp 22,5 90 150 8x4,5dp 14,2 80 118 116 64 15 5 9 16,5 15 32 74 106 5,5 19 24 32 19 M16x2Px25dp 240 65 107 113 21,5 29 99 36,5 63,5 1/8” 120 M27x1,5P 69 2 8x4dp 45 54 2 8x6,5dp
A1R-50 M16x2P M12x1,75Px13dp 49 2 8x4,5dp 22,5 100 180 26X16,5dp 17,5 88 133 132 70 18 8 10 19.5 16 36,5 83,5 120 5,5 25 26 36 25 M20x2,5Px25dp 280 77 130 136 24,5 34 115 41,5 73,5 1/4” M27x1,5P 75 2 8x4dp 45 69 2 8x6,5dp
A1R-63 M16x2P M12x1,75Px13dp 59 2 10x5,5dp 22,5 120 220 26X16,5dpØ 17,5 100 152 150 85 18 8 12 22 17 40 95 135 5,5 25 26 36 25 M20x2,5Px25dp 320 85 150 156 28 38 129 47 84 1/4” M27x1,5P 88 2 8x4dp 45 80 2 10x6,5dp

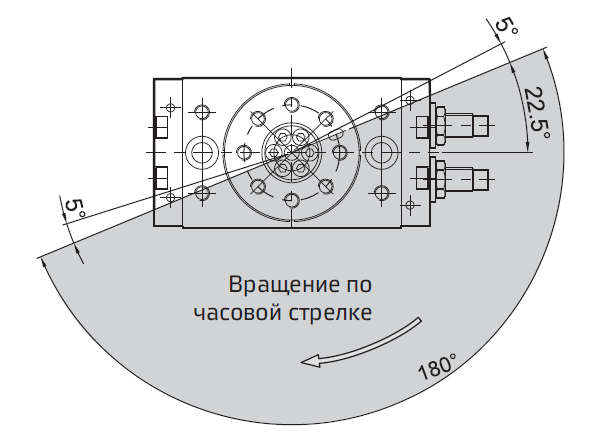

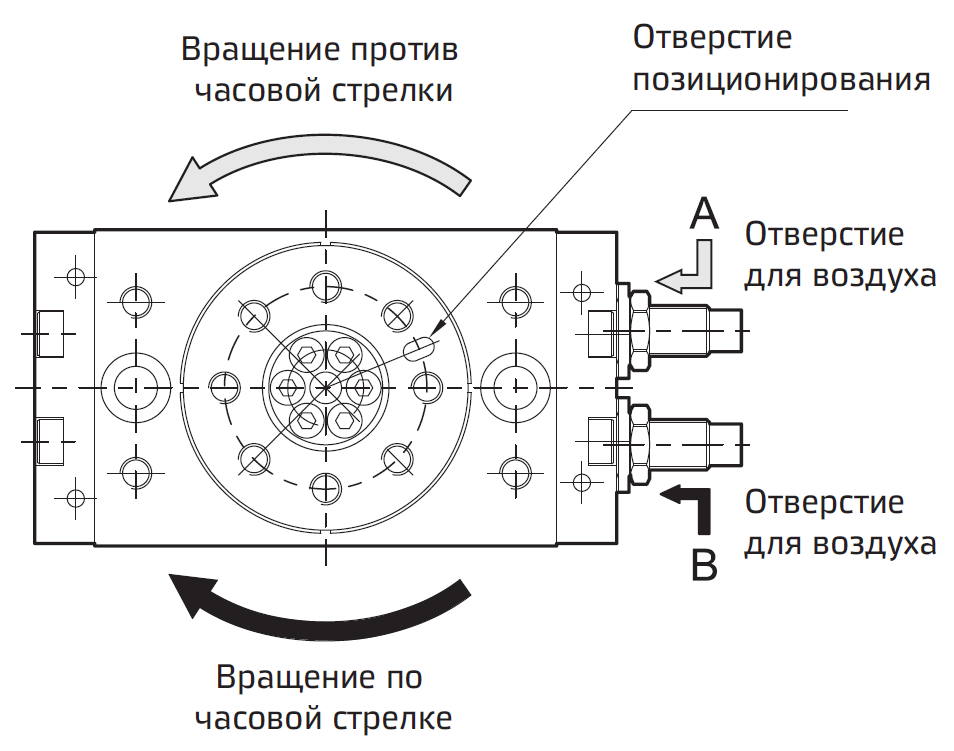

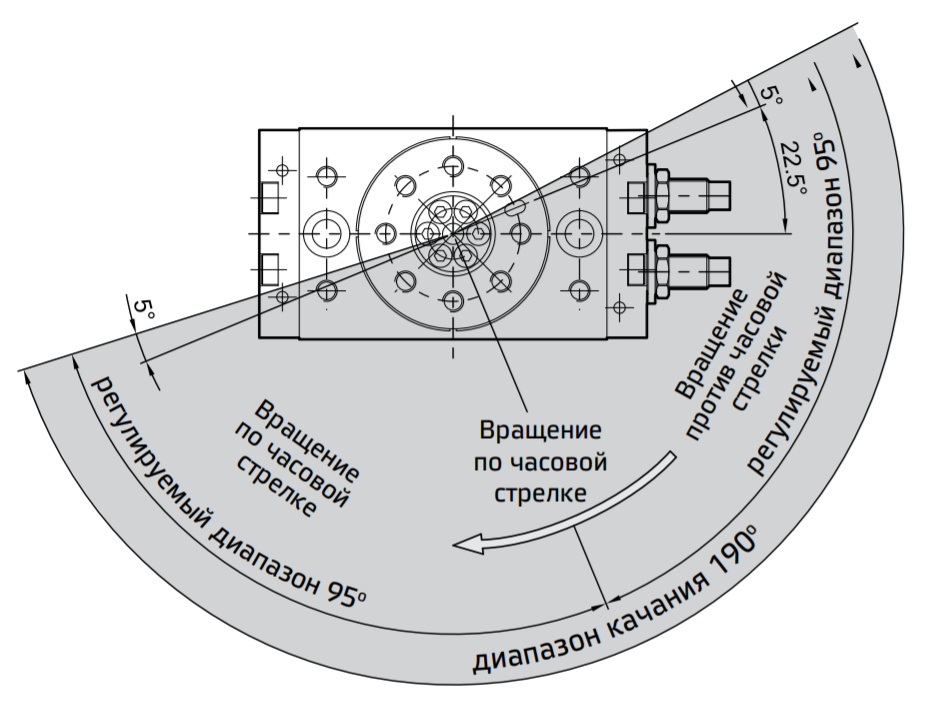

Направление вращения и угол вращения

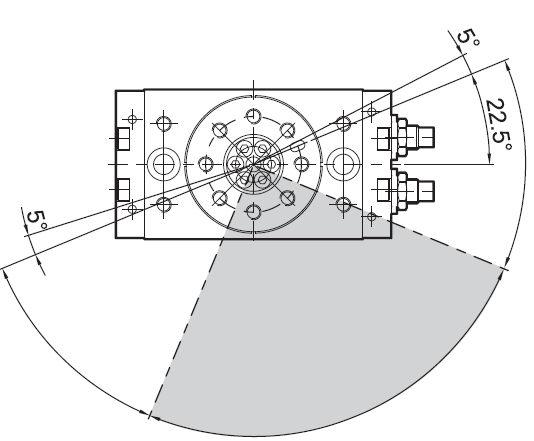

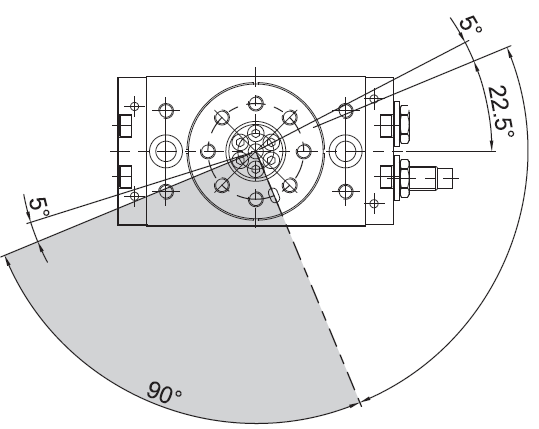

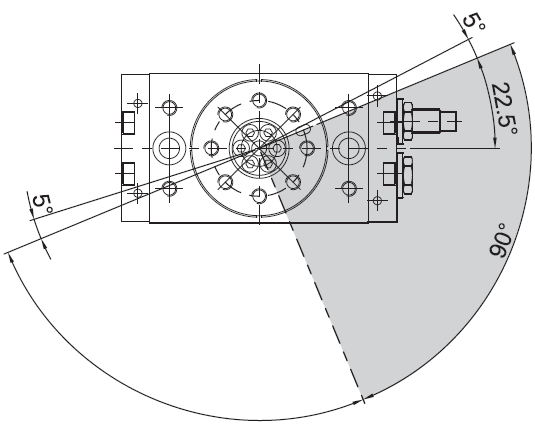

Группа диапазонов поворота

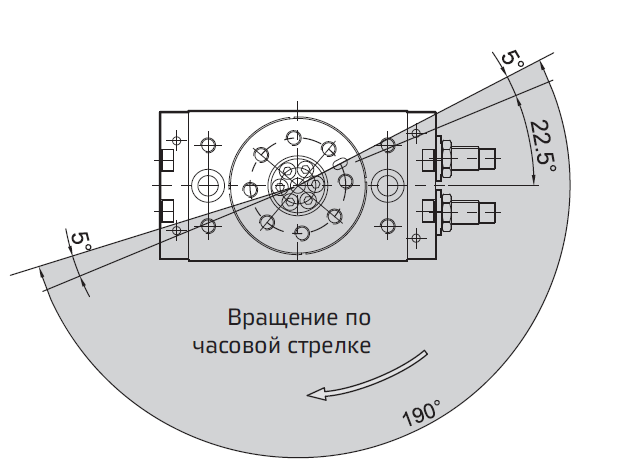

Вращение механизма поворота 190° Вращение механизма поворота 180°
Вращение механизма поворота 90° Вращение механизма поворота 90° Вращение механизма поворота 90°

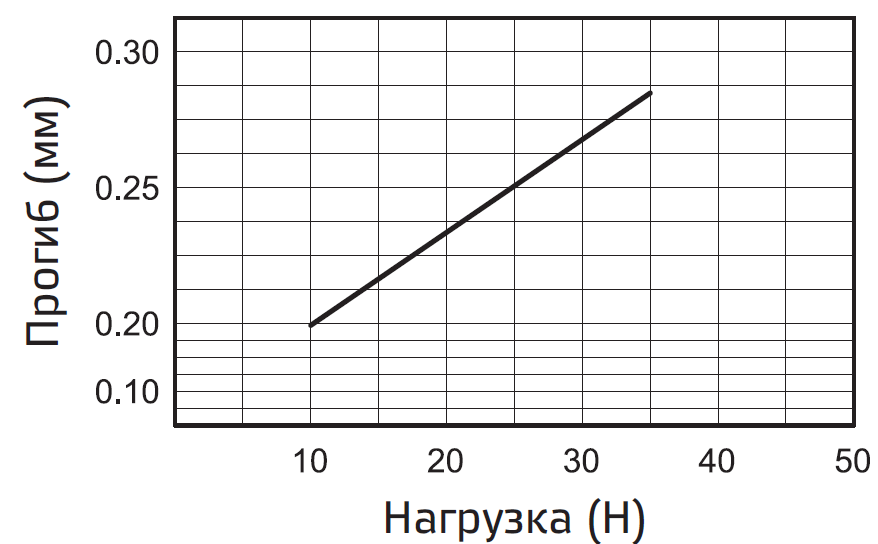

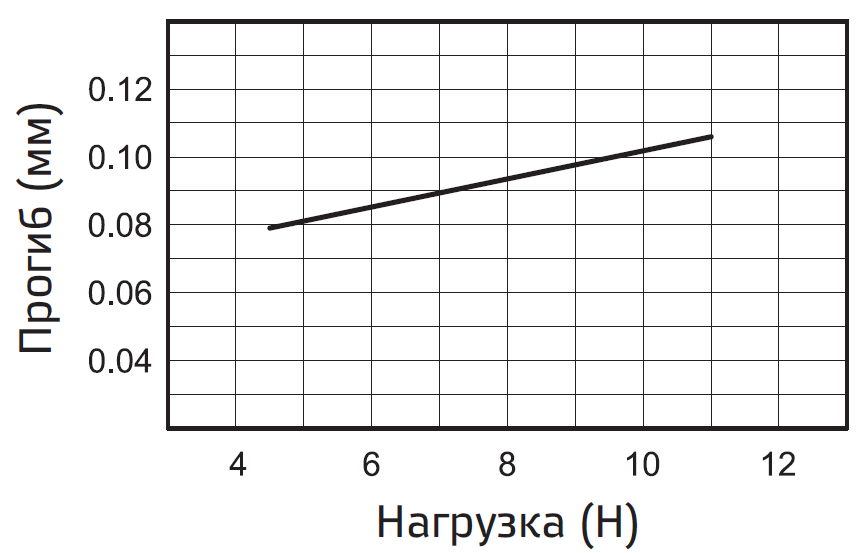

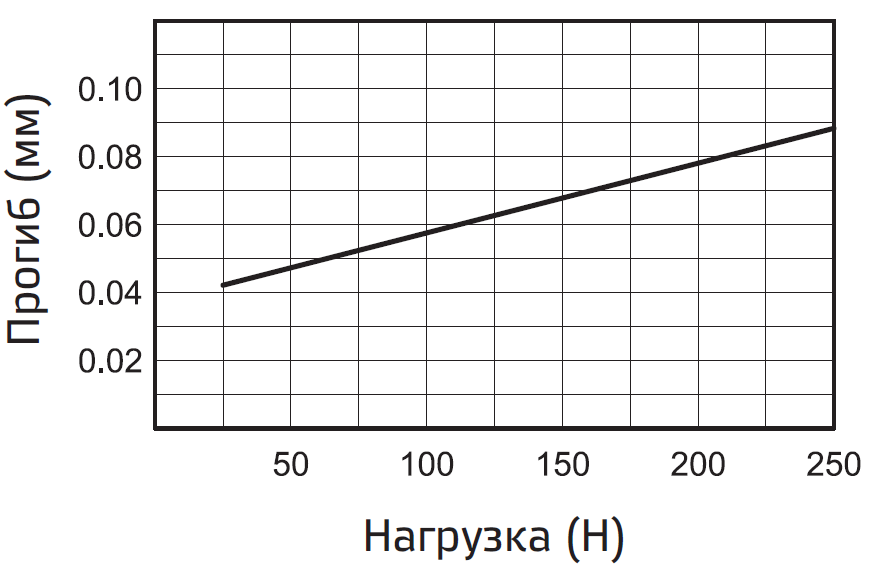

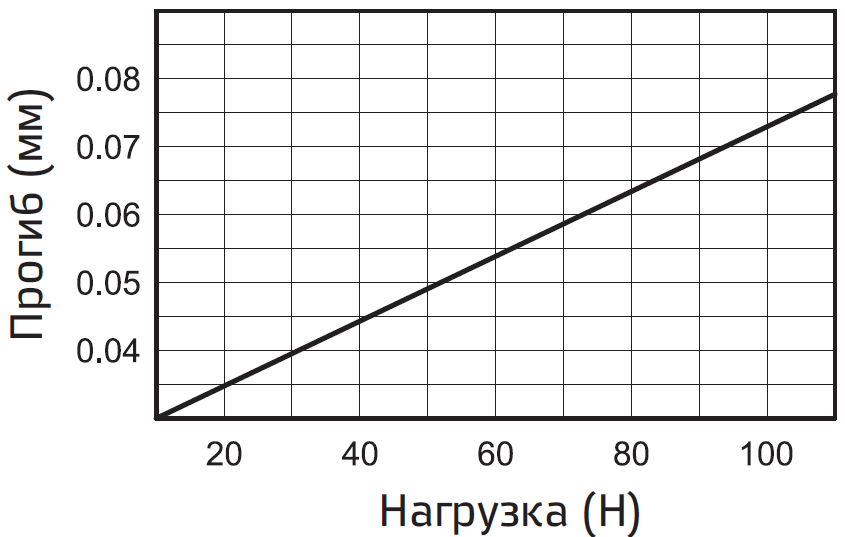

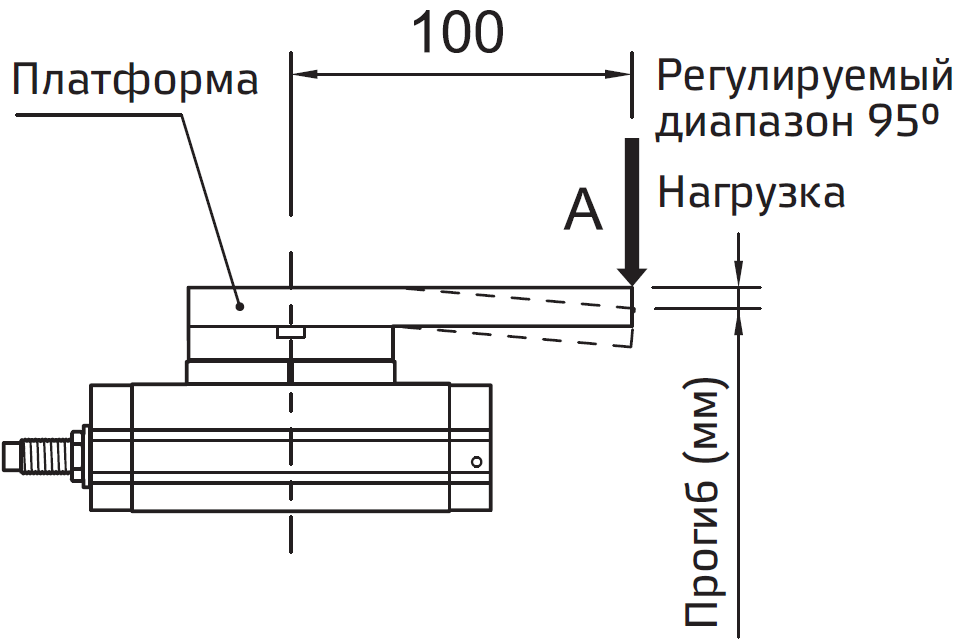

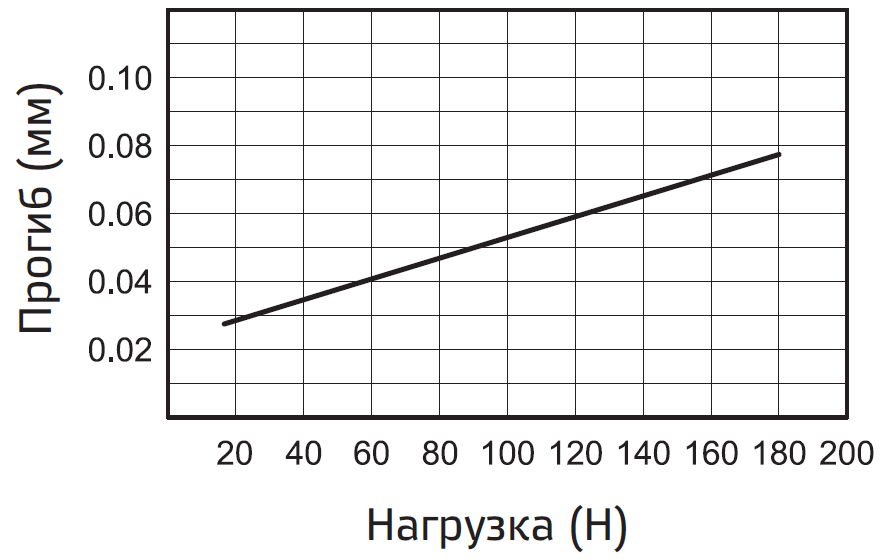

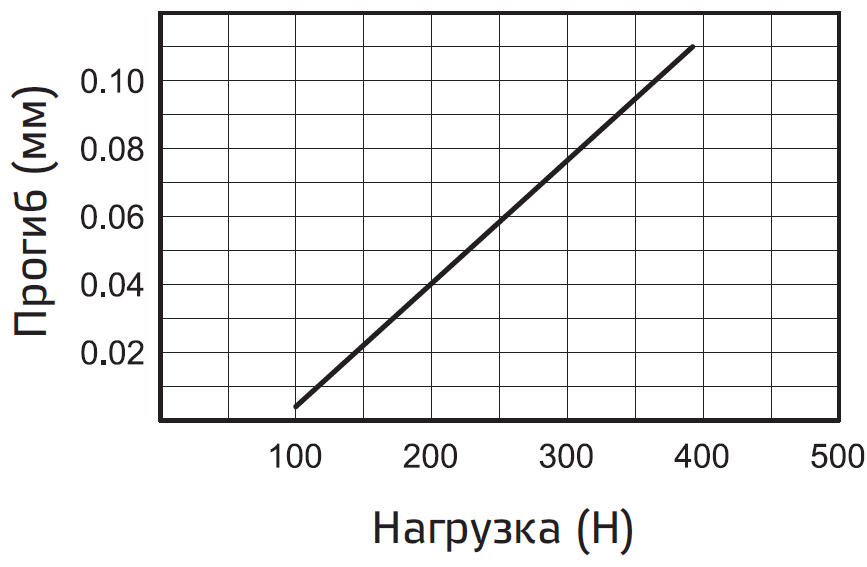

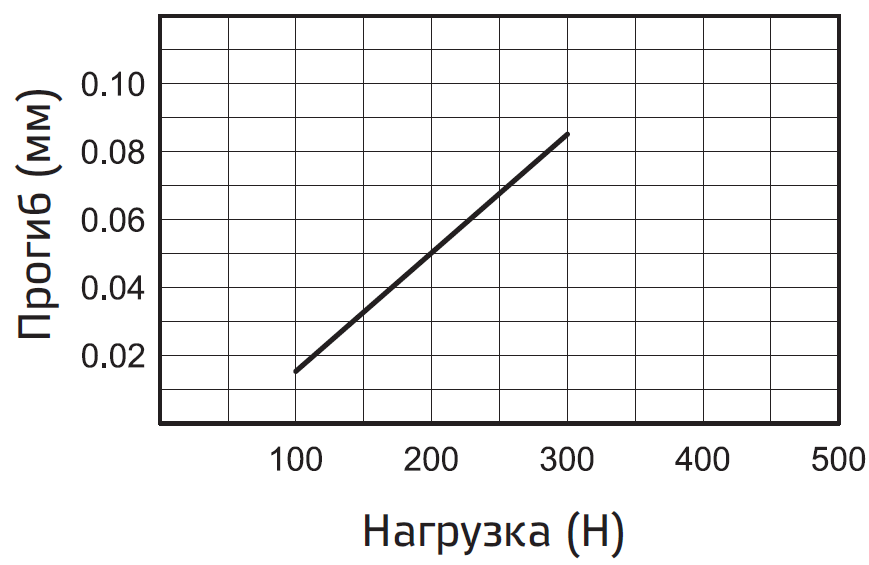

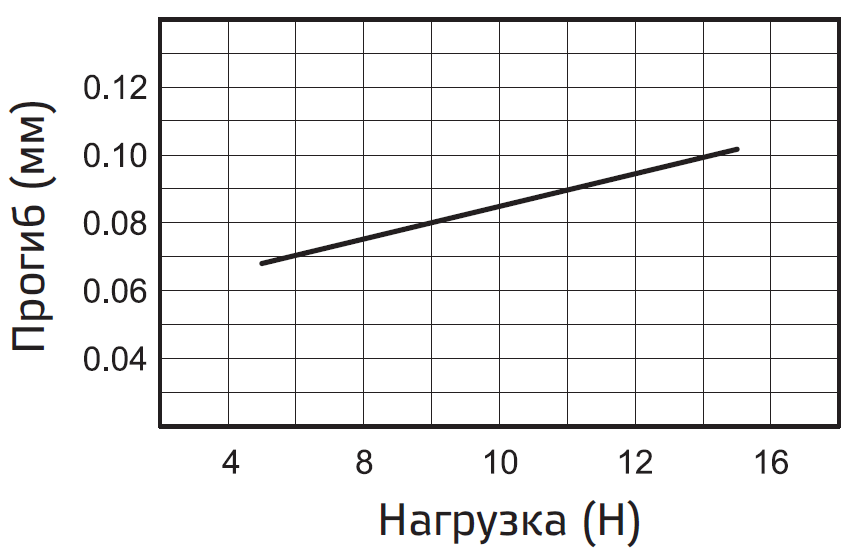

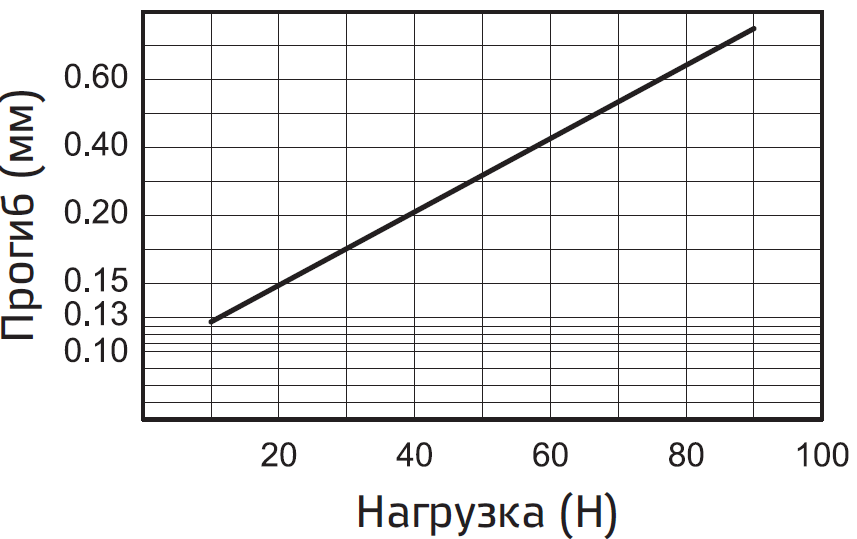

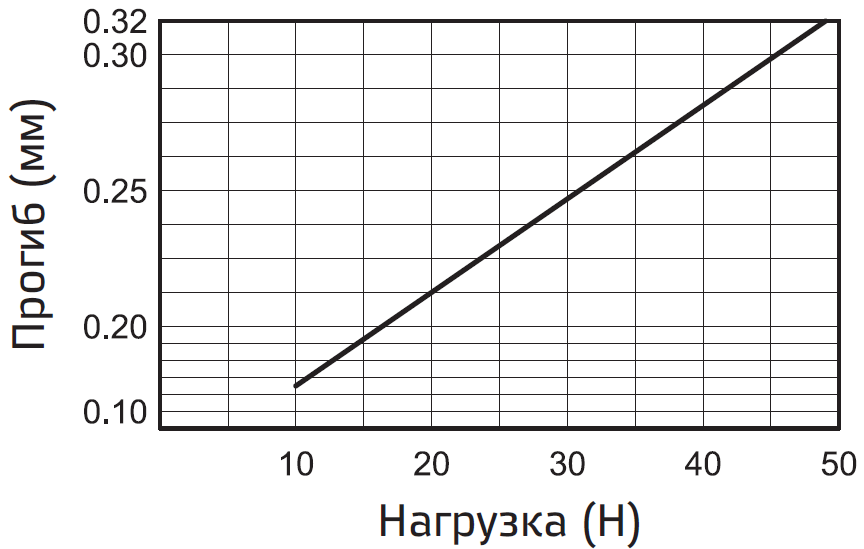

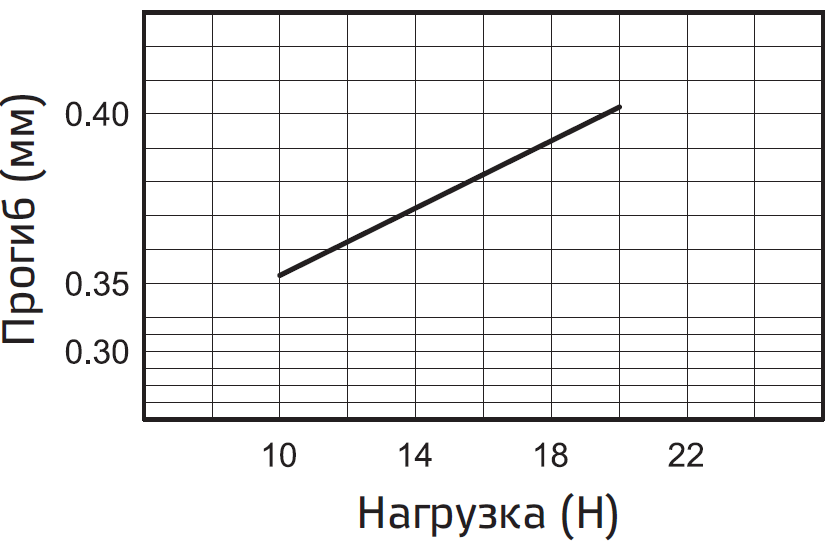

Поперечная нагрузка и прогиб
A1R-10 A1R-12 A1R-15
A1R-18 A1R-20 A1R-25 A1R-28
A1R-32 A1R-40 A1R-50 A1R-63
Допустимая нагрузка

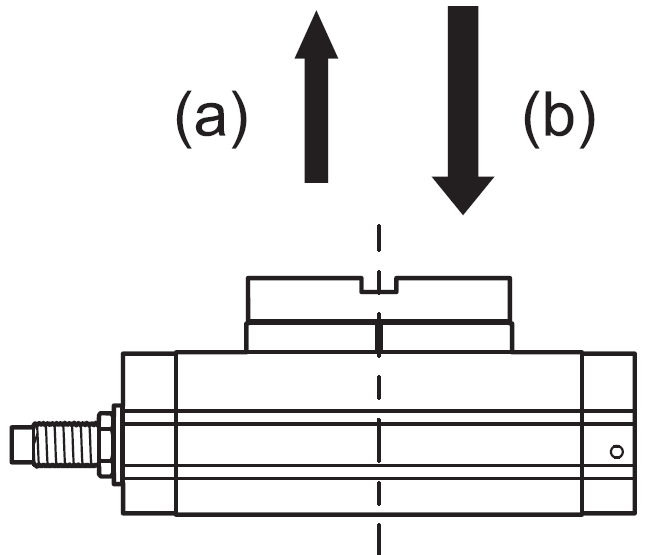

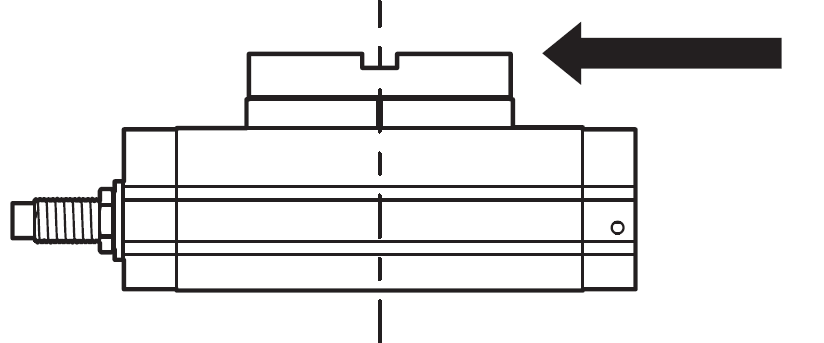

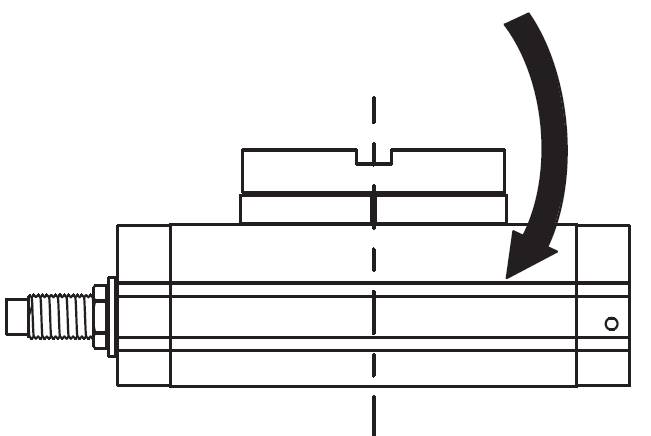

Направление нагрузки
Нагрузка Скользящая нагрузка Нагрузка на стол (Н) Допустимый крутящий момент (Н-м)
(а) (б)
A1R-10 33 48 48 1,1
A1R-12 54 71 71 1,5
A1R-15 70 78 74 2
A1R-18 140 130 130 3,5
A1R-20 185 188 358 4,8
A1R-25 300 285 442 9
A1R-28 333 296 476 12
A1R-32 390 493 706 18
A1R-40 543 740 1009 25
A1R-50 850 950 1500 30
A1R-63 1200 1400 2100 38
Код для заказа
Поршень, Ø (мм) Виды монтажа
010 012 015 018 020 025 028 032 040 050 063 -Ø10 -Ø12 -Ø15 -Ø18 -Ø20 -Ø25 -Ø28 -Ø32 -Ø40 -Ø50 -Ø B - базовый
Пример заказа № заказа поворотного цилиндра с базовым диаметром 25 мм: A1R025B.

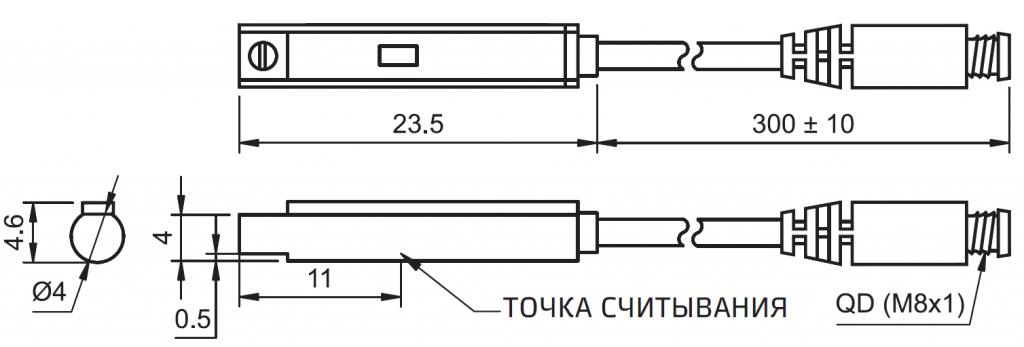

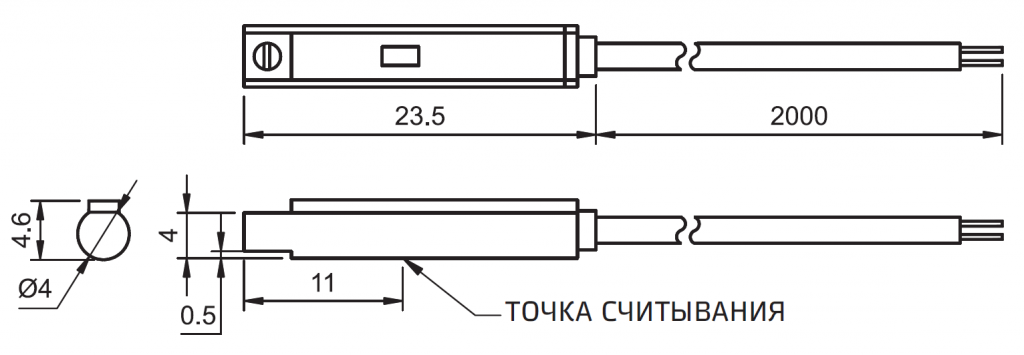

Принадлежности для поворотного привода Магнитный датчик — AM090 Особенности
Встроенный светодиодный индикатор. Литой кабель с разделанным выводом и быстроразъемным соединителем (QD). Прямой монтаж, простота установки. Варианты исполнения с язычковым магнитоуправляемым контактом и без контакта.
Функция Поршни данных цилиндров оснащены постоянным магнитом, который активирует выключатели цилиндра при приближении к ним. После этого соответствующий переключатель подает электрический или пневматический сигнал.

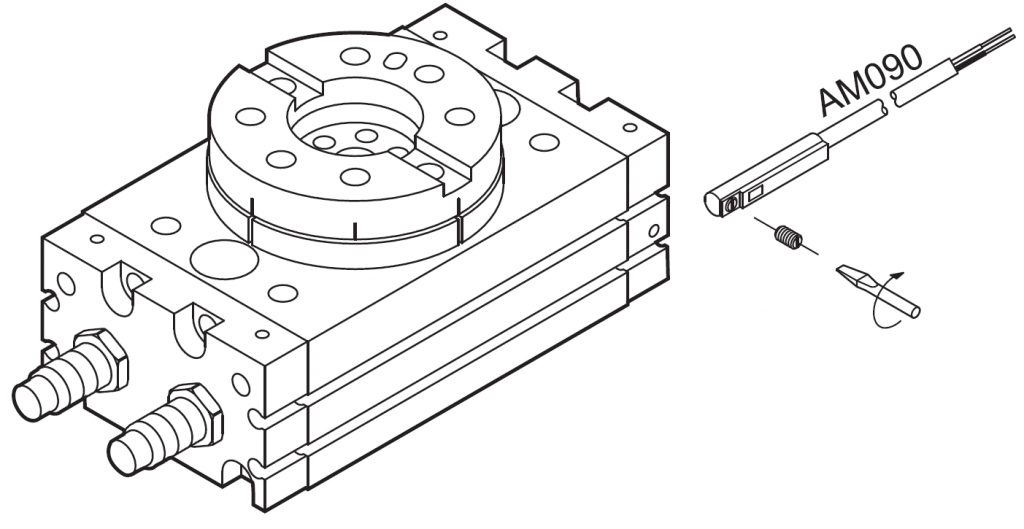

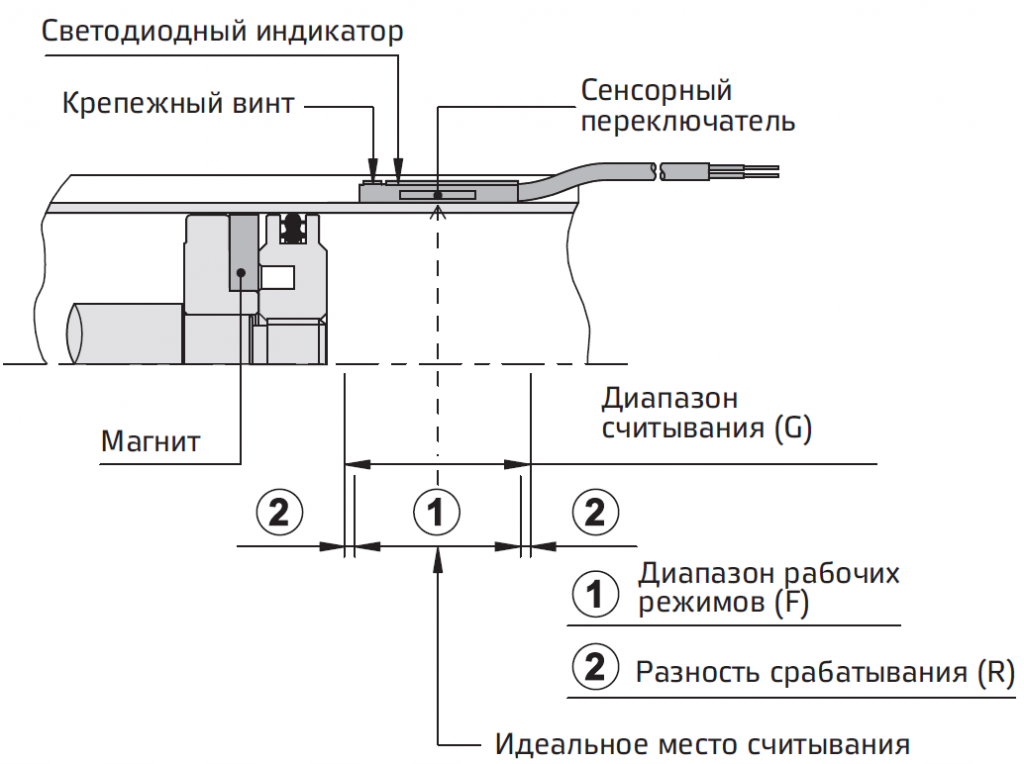

Монтаж сенсорного переключателя Диапазон считывания Сенсорный переключатель закреплен на корпусе цилиндра. Головка магнитного поршня активирует датчик при его входе в диапазон рабочих режимов. Разность составляет 0,5 мм. Диапазон рабочих режимов При перемещении головки поршня настройка и регулировка датчика основывается на диапазоне срабатывания, генерируемом магнитным полем и переключателем (см. таблицу) Настройка сенсорного переключателя и диапазон рабочих режимов
Модель Размер отверстия Ø (мм) AM090
Диапазон рабочих режимов (F) Разность срабатывания (R)
A1R-10 10 7 (4) 1
A1R-12 12 7 (4) 1
A1R-15 15 7 (3) 1
A1R-18 18 10 (7) 1
A1R-20 20 12 (9) 1
A1R-25 25 14 (12) 1
A1R-28 28 14 (12) 1
A1R-32 32 14 (12) 1
A1R-40 40 14 (12) 1
A1R-50 50 14 (12) 1
A1R-63 63 14 (12) 1
Порядок заказа

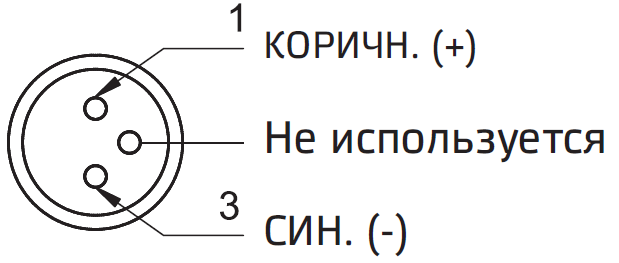

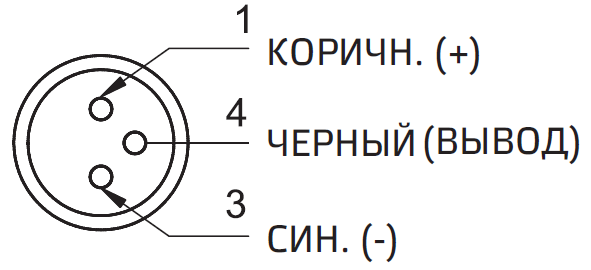

Тип переключателя Концевое соединение Тип соединения

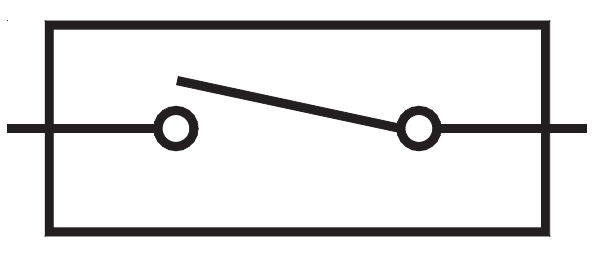

0 — двухжильный герконовый датчик 2 — беспроводной датчик, подача тока (PNP) 3 — беспроводной, приемка тока (NPN) FL-04 (разделанный вывод с кабелем длиной 2 метра) QD-02 (быстроразъемный соединитель с кабелем длиной 300 мм) S — прямой L — угловой
