Пневмораспределитель для установки на плиту ISO — размер 3
Особенности
- Монтажная плита, соответствующая ISO 5599-1.
- Ручная блокировка.
- Широкий диапазон напряжений.

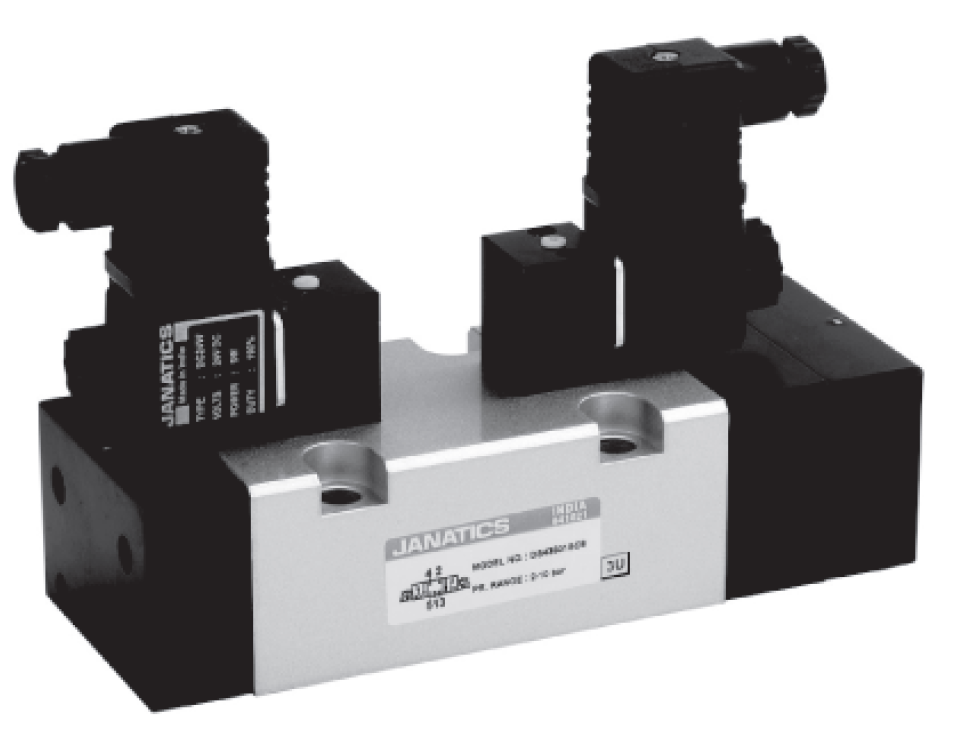

5/3 Электромагнитный клапан с пружинным возвратом в среднее положение (блокируемый)
| № для заказа |
DS43601SC8
|

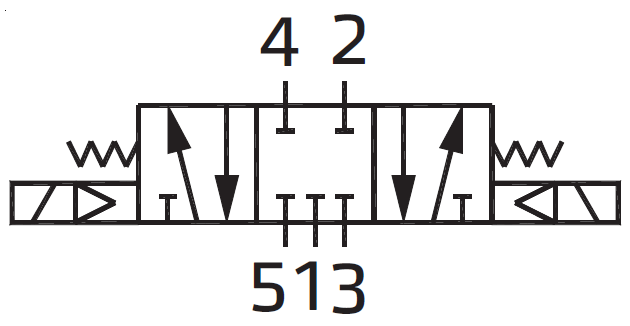

Обозначение
|
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение

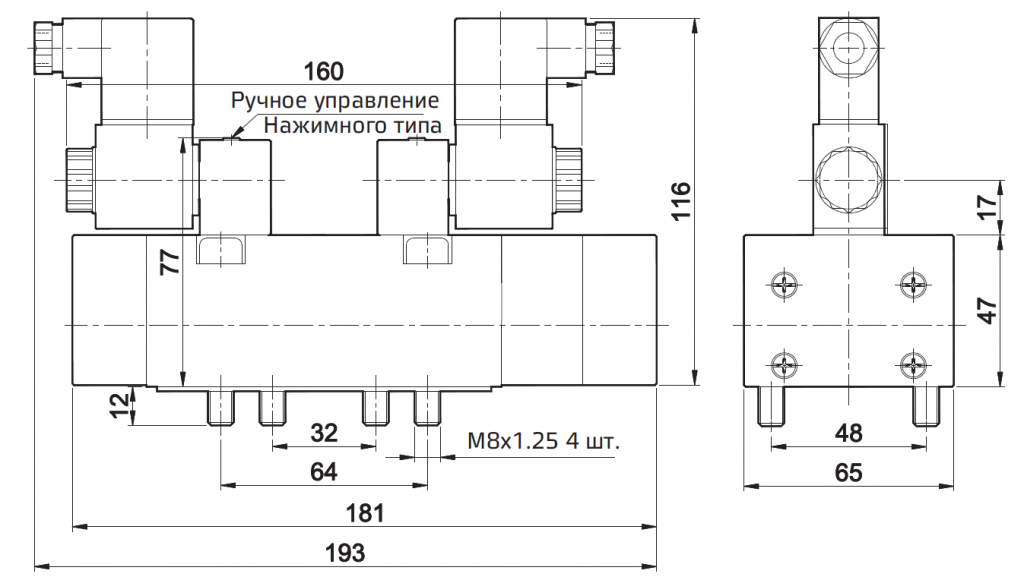

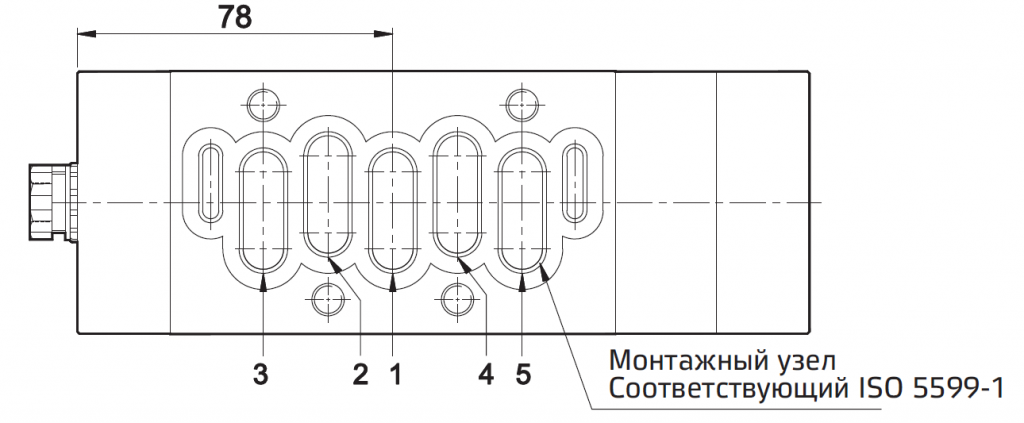

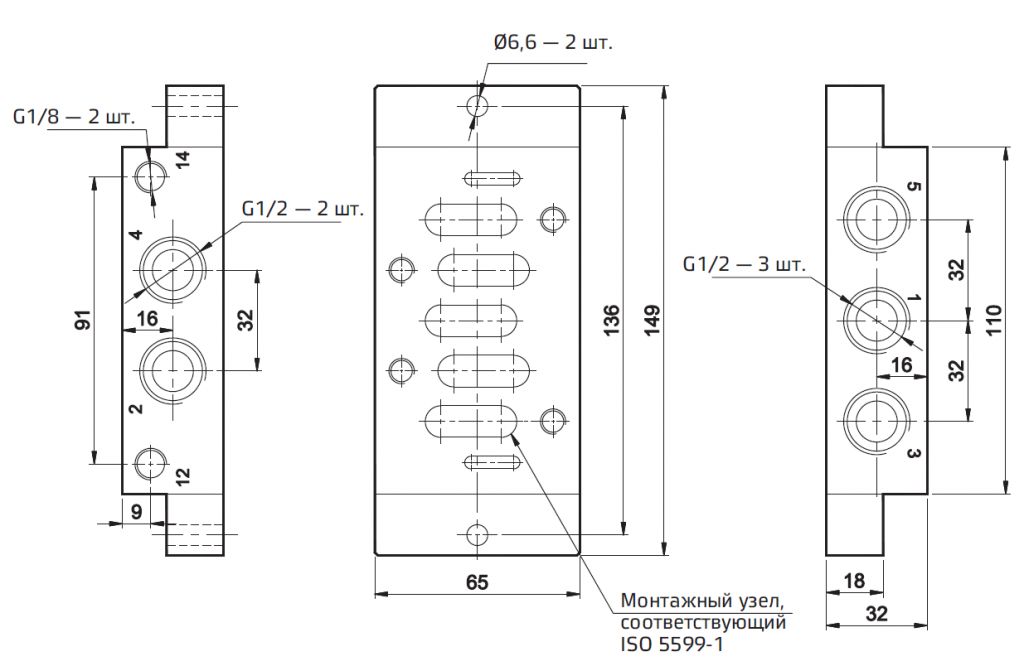

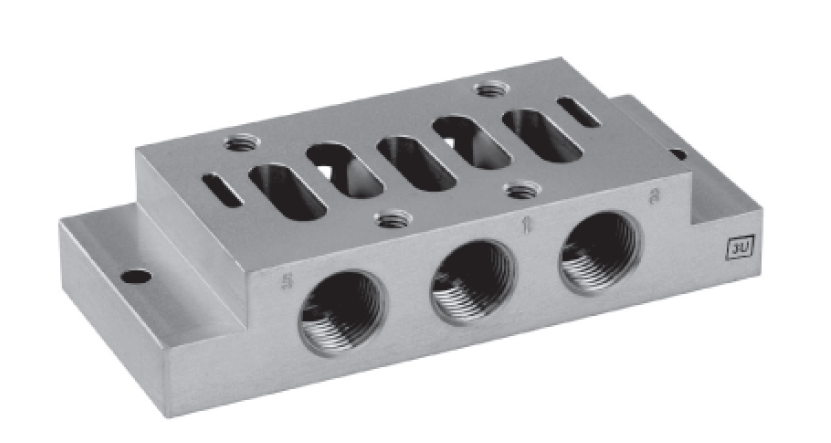

Плита ISO — размер 3
Порядок заказа
1. Электромагнитный клапан + «разъемы без светодиодного индикатора»
При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения
| A |
220 B |
AC |
|
Q |
110 B |
DC |
| B |
110 B |
AC |
S |
48 B |
DC |
| D |
48 B |
AC |
W |
24 B |
DC |
| G |
24 B |
AC |
R |
12 B |
DC |
Пример:
а. Код для заказа электромагнитного клапана с пружинным возвратом в среднее положение 5/3 24 В пост. тока с монтажом на основании ISO размера 3 с кабелем PG — DS43601SC8-W.
б. Код для заказа электромагнитного клапана с пружинным возвратом в среднее положение 5/3 24 В пост. тока с монтажом на основании ISO размера 3 с литым кабелем — DS43601SC8-W1.
2. Электромагнитный клапан + «разъемы со светодиодным индикатором»
При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц.
|
|
|
|
Напряжение
|
Цвет корпуса и индикация |
Цвет светодиода |
Тип соединения |
| A |
220 B AC |
TO
|
|
R |
Красный |
0 |
Кабельн. ввод PG
|
| G |
24 B AC |
Прозрачный корпус с биполярным светодиодным
индикатором, подтверждающим напряжение питания
|
| W |
24 B DC |
T1 |
|
1 |
Литой кабель
(длиной 2 метра)
|
|
|
Прозрачный корпус с биполярным светодиодным
индикатором, подтверждающим напряжение питания,
плюс варистор для защиты от перенапряжения
источника и нагрузки |
Пример:
Код для заказа электромагнитного клапана с пружинным возвратом в среднее положение 5/3 (блокируемого), 24 В пост. тока с монтажом на основании ISO размера 3, с разъемами, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором, красным светодиодом с литым кабелем: DS43601SC8-WT1R1 .
Катушка (без разъема)
|
Код для заказа
|
Напряжение
|
AC
|
DC
|
| 220 |
AC23A
|
- н/п -
|
| 110 |
AC23B
|
DC24Q
|
| 48 |
AC23D
|
DC24S
|
| 24 |
AC23G
|
DC24W
|
| 12 |
- н/п -
|
DC24R |
