Пневматический цилиндр Серия A63, A64

Цилиндры двойного действия, компактные согласно стандарту ISO Ø25–100 мм. Согласно требованиям стандарта ISO 21287

Диаметр поршня (мм)	25	32	40	50	63	80	100
Стандартная длина хода* (мм)	5, 10, 15, 20, 25, 30, 40, 50, 60	10, 15, 20, 25, 30, 40, 50, 60, 70, 80
Рабочая среда	Сжатый фильтрованный воздух, воздушно-масляная смесь
Диапазон рабочего давления	0,5–10 бар
Температура среды	5–60° C
Материалы конструкции	Алюминий, нитрил, сталь, полиуретан
Виды монтажа @	Базовый цилиндр, монтаж на лапе, передний фланец, задний фланец, проушина, вилка
Принадлежности #	Опора угловая, кронштейн для настенного монтажа, вилка штока, позиционер штока, наконечник штока со сферическим шарниром

Особенности

Эластомерный демпфер.
Большой выбор креплений
Экономия пространства.

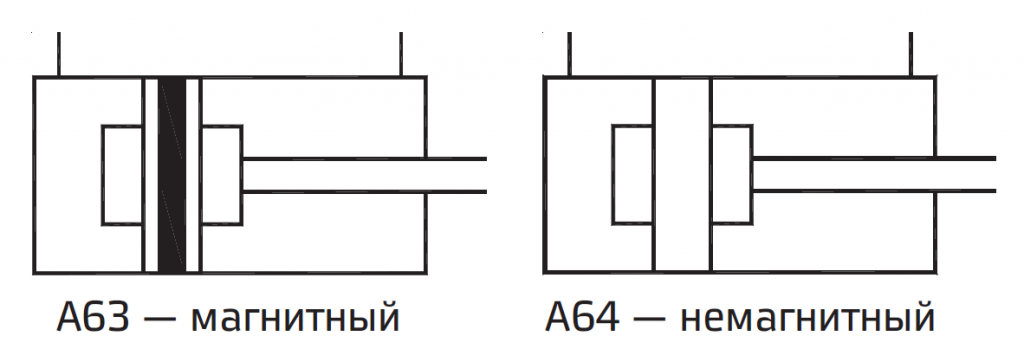

Магнитное и немагнитное исполнение.
Корпус цилиндра из алюминиевого профиля
(квадратного).
Магнитный датчик, общий для всех размеров
(см. каталог магнитных датчиков).

Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)

Диаметр поршня Ø (в мм)	Ø штока (в мм)		Рабочее давление в бар
Диаметр поршня Ø (в мм)	Ø штока (в мм)		2	3	4	5	6	7	8	9	10
25	10	Выдвижение	88	132	176	220	264	308	352	396	440
25	10	Втягивание	74	111	148	185	222	260	296	334	370
32	12	Выдвижение	145	217	289	362	434	507	579	651	724
32	12	Втягивание	124	189	249	311	379	435	498	559	622
40	12	Выдвижение	226	339	452	565	678	792	905	1018	1130
40	12	Втягивание	206	309	411	514	617	720	823	926	1029
50	16	Выдвижение	353	530	707	883	1060	1237	1413	1590	1767
50	16	Втягивание	317	476	634	793	952	1110	1269	1427	1586
63	16	Выдвижение	561	842	1122	1403	1683	1964	2244	2525	2805
63	16	Втягивание	525	787	1050	1312	1575	1837	2099	2362	2624
80	20	Выдвижение	905	1357	1809	2262	2714	3167	3619	4071	4524
80	20	Втягивание	848	1272	1696	2120	2544	2969	3393	3817	4241
100	20	Выдвижение	1414	2120	2827	3534	4241	4948	5655	6362	7068
100	20	Втягивание	1357	2036	2714	3393	4071	4750	5429	6107	6786

(Вышеуказанные значения приведены с учетом потери на трение)

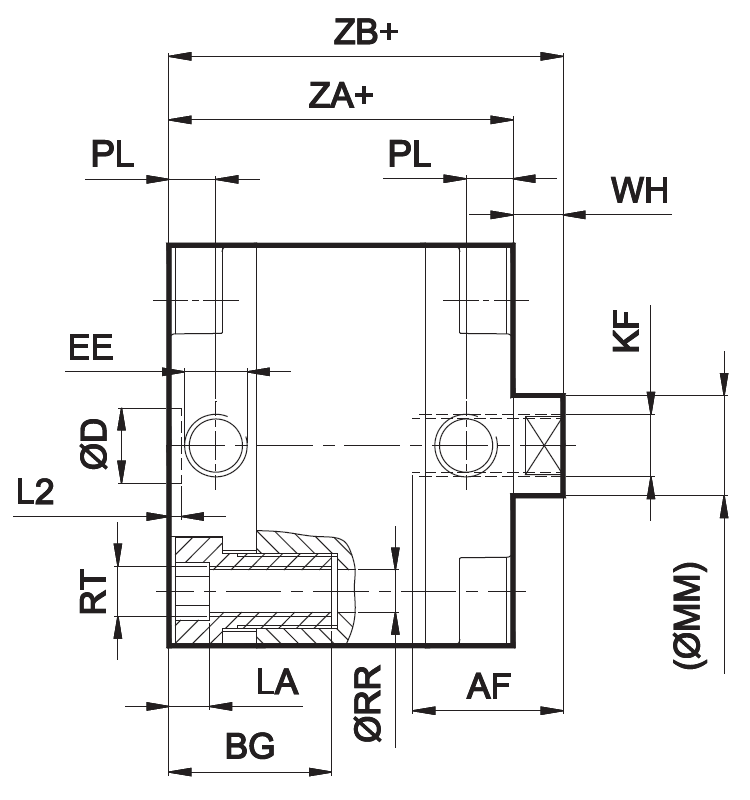

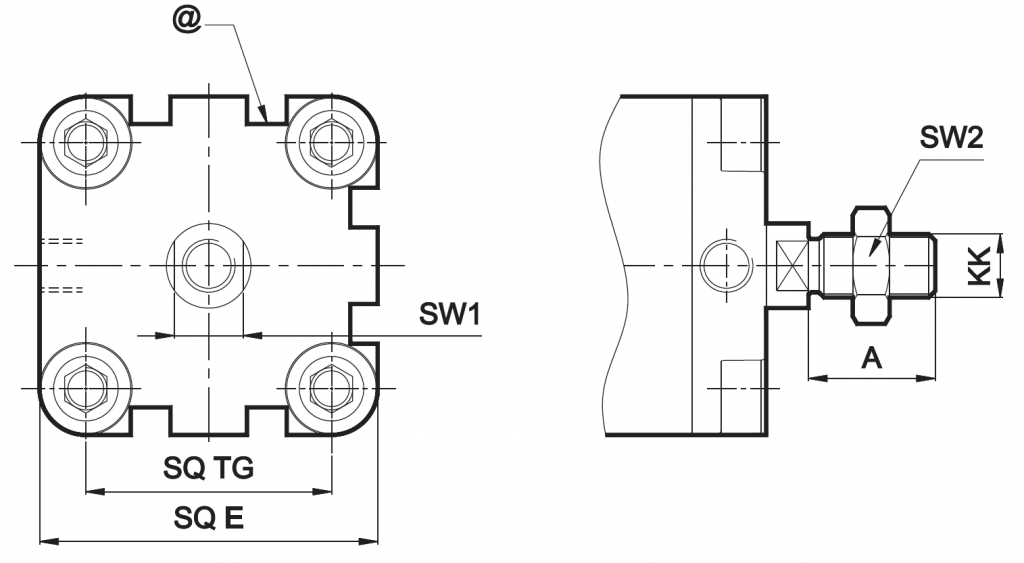

Базовый цилиндр

Bazovyy tsilindr.PNG

+ Добавить ход

Диаметр поршня Ø	KF	MM	AF	RR мин.	RT	SW1	PL	LA	BG мин.	EE	TG	E макс.	D H10	L2	ZA	Доп.	ZB	Доп.	WH	Доп.	KK	A -0,5	SW2	Доп. ход
25	M6X1	10	10	4,1	M5	9	6	6	15	M5x0,8	26	40	9	2	39	±0,5	45	±1,4	6	±1,4	M8x1,25	16	13	+2 0
32	M8X1,25	12	12	5,1	M6	10	7,5	5,5	15	G1/8	32,5	45	10	2	44	±0,5	51	±1,6	7	±1,6	M10x1,25	19	17
40	M8X1,25	12	12	5,1	M6	10	7,5	5,5	15	G1/8	38	51	10	2	45	±0,7	52		7		M10x1,25	19	17
50	M10X1,5	16	16	6,4	M8	13	7,5	5,5	16	G1/8	46,5	64	12	2	45	±0,7	53		8		M12x1,25	22	19
63	M10X1,5	16	16	6,4	M8	13	7,5	5,5	16	G1/8	56,5	74	12	2	49	±0,8	57		8		M12x1,25	22	19	+2,5 0
80	M12X1,75	20	20	8,4	M10	17	8	5,5	17	G1/8	72	94	12	2	54	±0,8	64	±2	10	±2	M16x1,25	28	24
100	M12X1,75	20	20	8,4	M10	17	12,5	5,5	17	G1/8	89	111	12	3	67	±1	77	±2	10	±2	M16x1,25	28	24

@ —T-образное гнездо для магнитного датчика, см. каталог для серии AM4.

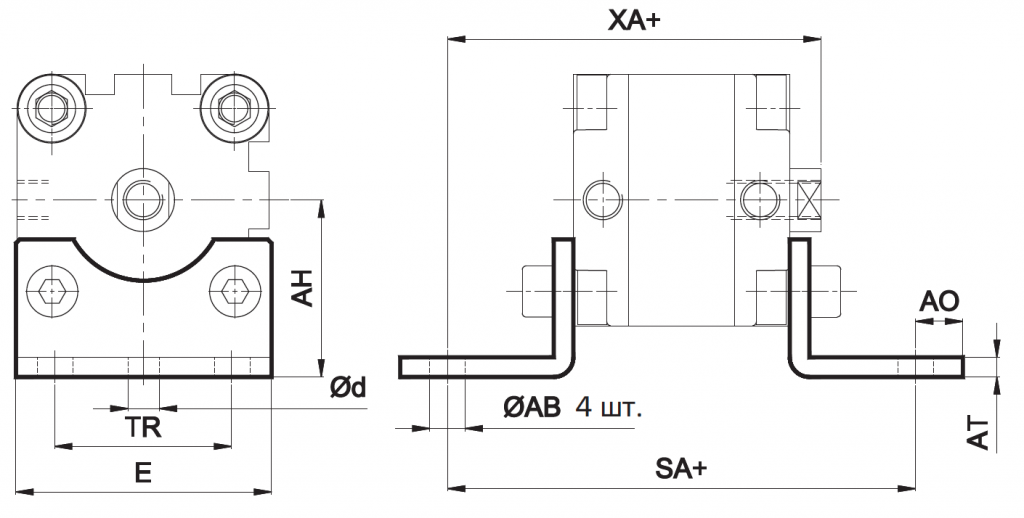

Монтаж на лапах

Montazh na lapakh.PNG
+ Добавить ход

Диаметр поршня Ø	AB H14	AO макс.	AT	AH JS16	d*	TR JS14	E	SA	Доп.	XA	Доп.	Рекомендованный размер болта	Код для заказа
25	7	6	4	29	5,8	26	40	71	±1,25	61	±1,25	M6	ML2025
32	7	7	4	33,5	5,8	32	46	76		67		M6	ML2032
40	10	9	4	38	7,8	36	52	81		70		M8	ML2040
50	10	9	5	45	7,8	45	65	87		74			ML2050
63	10	9	5	50	7,8	50	75	91	±1,6	78	±1,6		ML2063
80	12	11	6	63	9,8	63	95	106		90		M10	ML2080
100	14,5	13	6	74	11,8	75	115	121		104		M12	ML2100

* Подходит для рассверловки

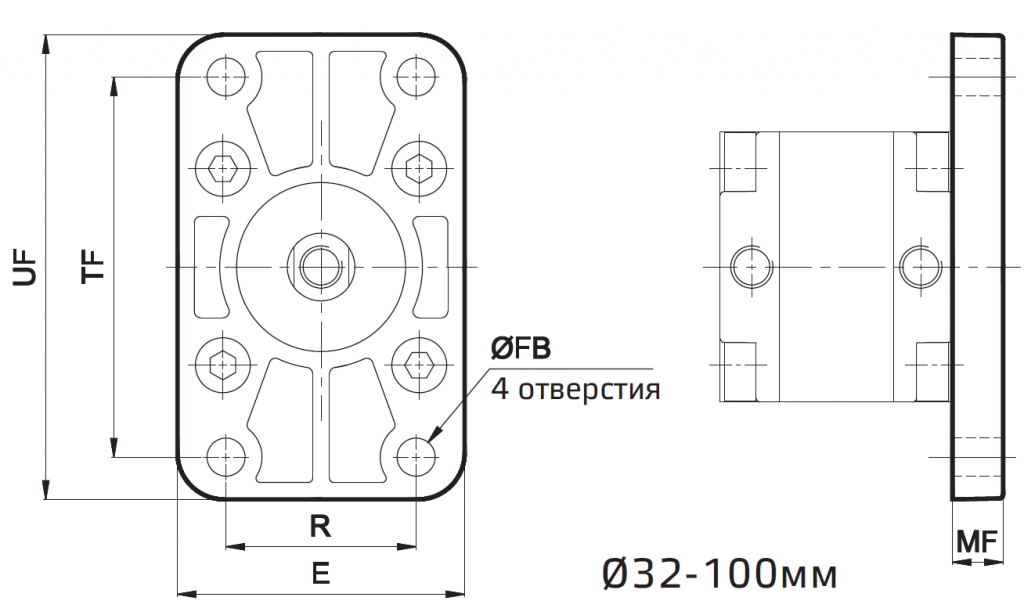

Передний фланец

Peredniy flanets.PNG
+ Добавить ход

Диаметр поршня Ø	MF	UF	TF ±0,3	R ±0,3	E	FB H13	0D H11	Рекомендованный размер болта	Код для заказа
25	8	76	60		40	6,6	16	M6	MF2025
32	10	80	64	32	50	7		M6	MF1032
40	10	90	72	36	55	9		M8	MF1040
50	12	110	90	45	68	9			MF1050
63	12	125	100	50	78	9			MF1063
80	16	155	126	63	100	12		M10	MF1080
100	16	185	150	75	120	14		M12	MF1100

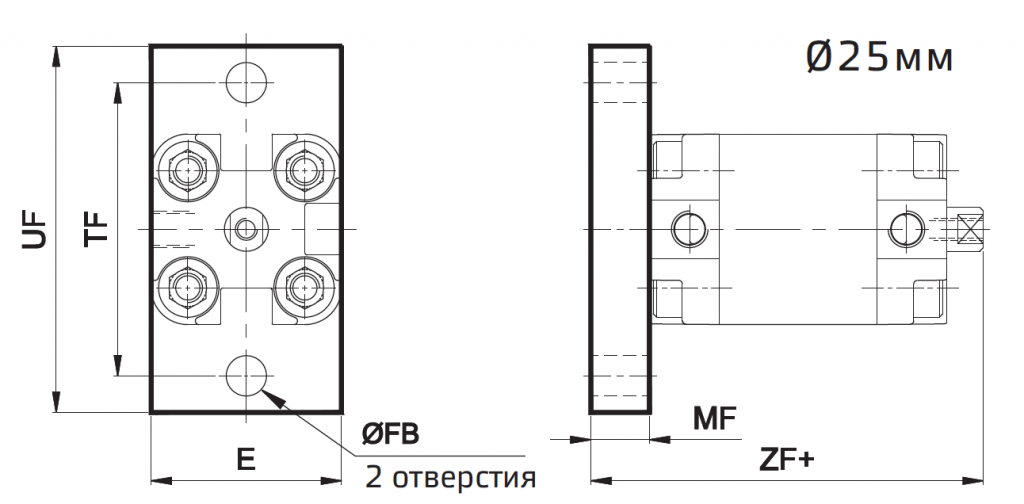

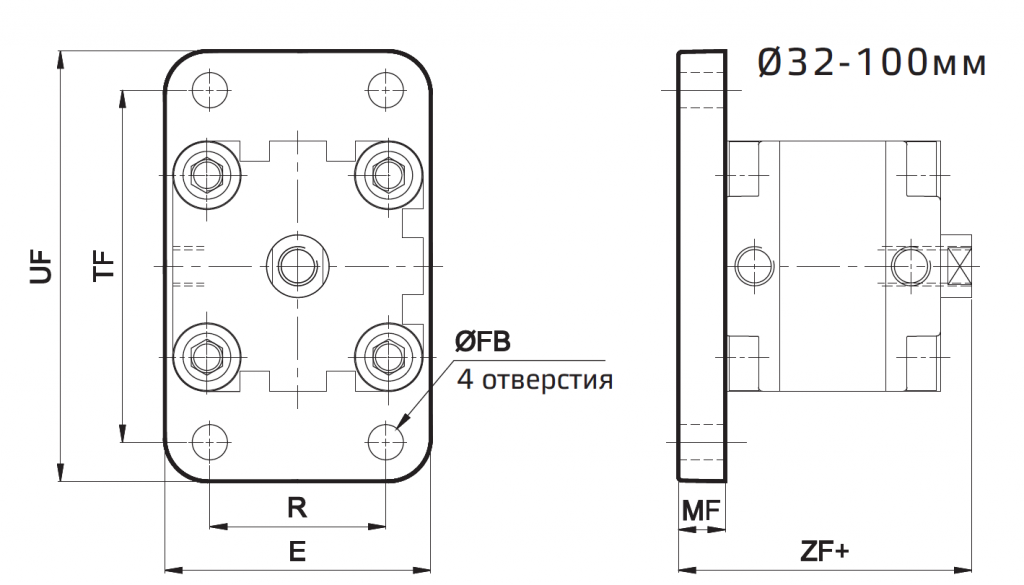

Задний фланец

Zadniy flanets.PNG

+ Добавить ход

Диаметр поршня Ø	MF	UF	TF ±0,3	R ±0,3	E	FB H13	ZF	Доп.	Рекомендованный размер болта	Код для заказа
25	8	76	60		40	6,6	53	±1,5	M6	MF2025
32	10	80	64	32	50	7	61	±1,8	M6	MF1032
40	10	90	72	36	55	9	62		M8	MF1040
50	12	110	90	45	68	9	65			MF1050
63	12	125	100	50	78	9	69			MF1063
80	16	155	126	63	100	12	80	±2,2	M10	MF1080
100	16	185	150	75	120	14	93	±2,2	M12	MF1100

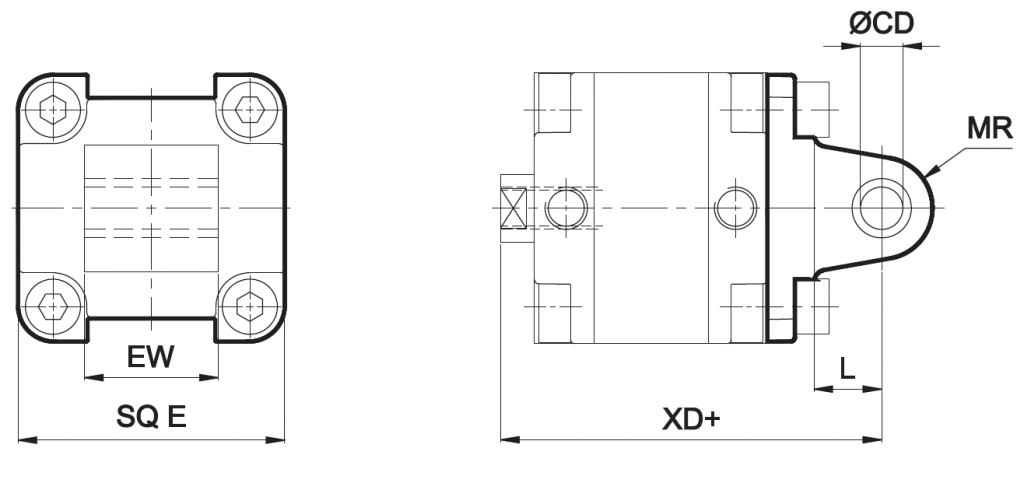

Проушина

+ Добавить ход

Диаметр поршня Ø	CD H9	EW	Доп.	L	MR	E макс.	XD	Доп.	Код для заказа
25	8	16	-0,2 -0,6	12	9	40	65	±1,6	MS2025
32	10	26		12	11	45	73	±1,8	MS1032
40	12	28		15	13	51	77		MS1040
50	12	32		15	13	64	80		MS1050
63	16	40		20	17	74	89		MS1063
80	16	50		20	17	94	100	±2,2	MS1080
100	20	60		25	21	111	118	±2,2	MS1100

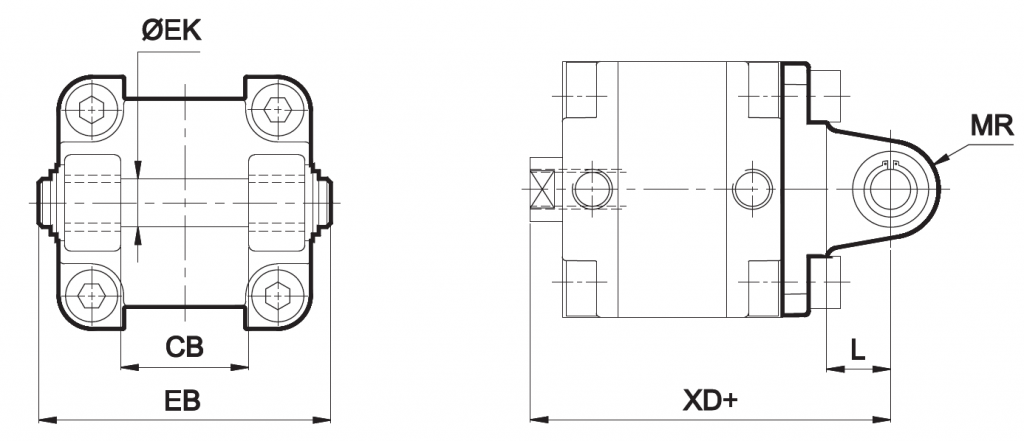

Вилка

+ Добавить ход

Диаметр поршня Ø	EK e8	CB H14	L	MR	EB макс.	XD	Доп.	Код для заказа
32	10	26	12	11	56	73	±1,8	MD1032
40	12	28	15	13	65	77		MD1040
50	12	32	15	13	73	80		MD1050
63	16	40	20	17	86	89		MD1063
80	16	50	20	17	106	100	±2,2	MD1080
100	20	60	25	21	129	118	±2,2	MD1100

Дополнительные принадлежности для пневмоцилиндров серии A63, A64

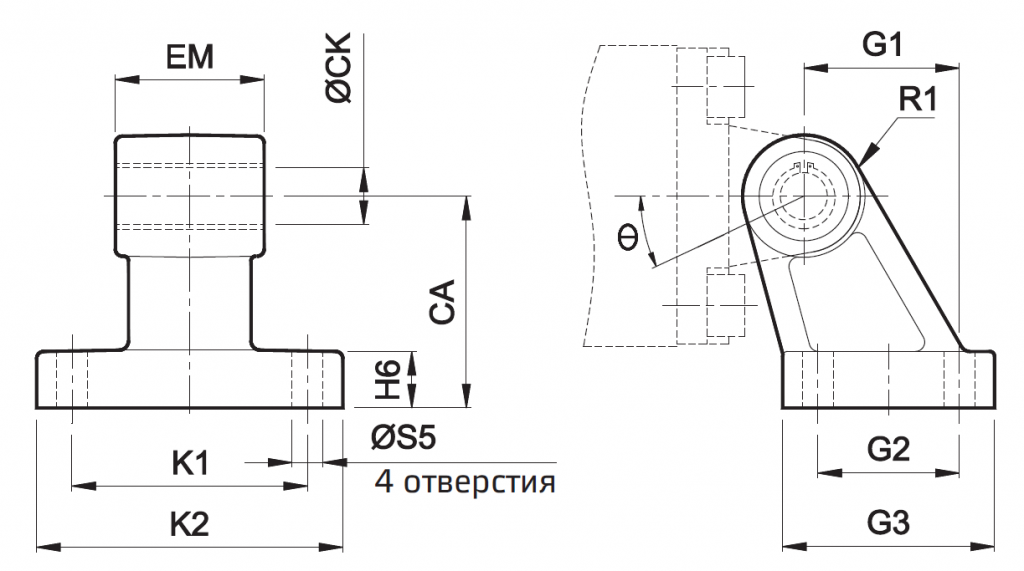

Опора угловая

Opora uglovaya.PNG

Диаметр поршня Ø	K1 Js14	G2 Js14	S5 H13	CA Js15	CK H9	EM	Доп.	G1 Js14	H6	R1 макс.	K2	G3	e°	Рекомендованный размер болта	Код для заказа @
32	38	18	6,6	32	10	26	-0,2 -0,6	21	8	10	51	31	10	M6	AA1032
40	41	22	6,6	36	12	28		24	10	11	54	35	15	M6	AA1040
50	50	30	9	45	12	32		33	12	13	65	45	15	M8	AA1050
63	52	35	9	50	16	40		37	12	15	67	50	15	M8	AA1063
80	66	40	11	63	16	50		47	14	15	86	60	15	M10	AA1080
100	76	50	11	71	20	60		55	15	19	96	70	15	M10	AA1100

@ Подходит для цилиндра с внутренней серьгой

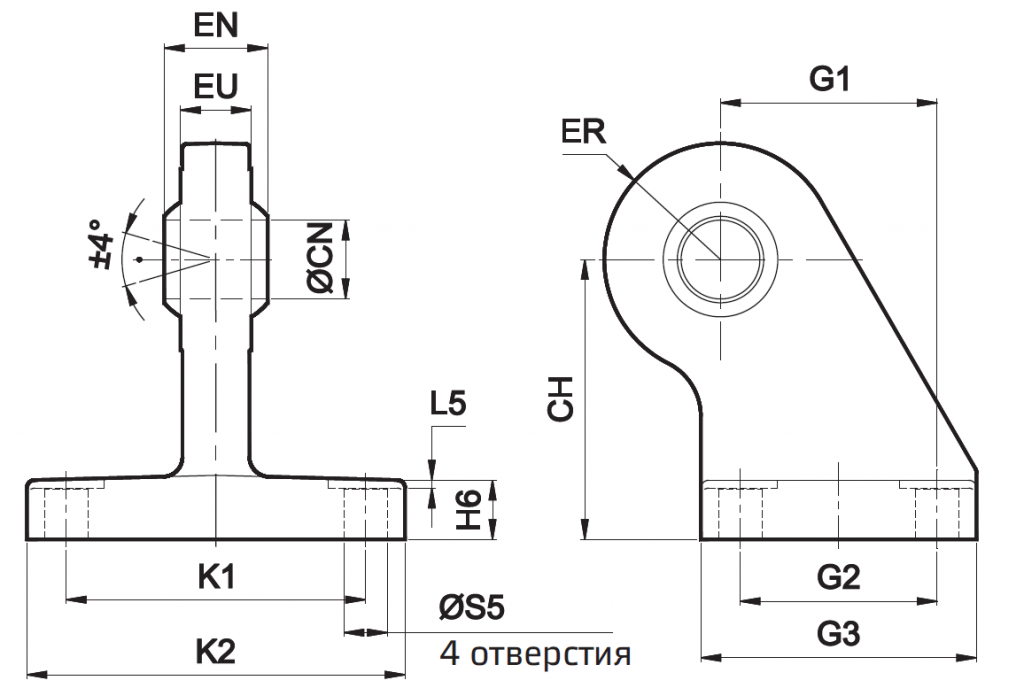

Опора угловая (со сферическим шарниром)

Opora uglovaya (so sfericheskim sharnirom).PNG

Диаметр поршня Ø	K1 Js14	G2 Js14	S5 H13	CH Js15	CN H7	EU макс.	G1 Js14	H6	ER макс.	K2 макс.	G3	EN -0,1	L5	Код для заказа @
32	38	18	6,6	32	10	10,5	21	10	16	51	31	14	1	MB1032
40	41	22	6,6	36	12	12	24	10	18	54	35	16	1	MB1040
50	50	30	9	45	16	15	33	12	21	65	45	21	1	MB1050
63	52	35	9	50	16	15	37	12	23	67	50	21	1	MB1063
80	66	40	11	63	20	18	47	14	28	86	60	25	2	MB1080
100	76	50	11	71	20	18	55	15	30	96	70	25	2	MB1100

@ Подходит для цилиндра с задней вилкой

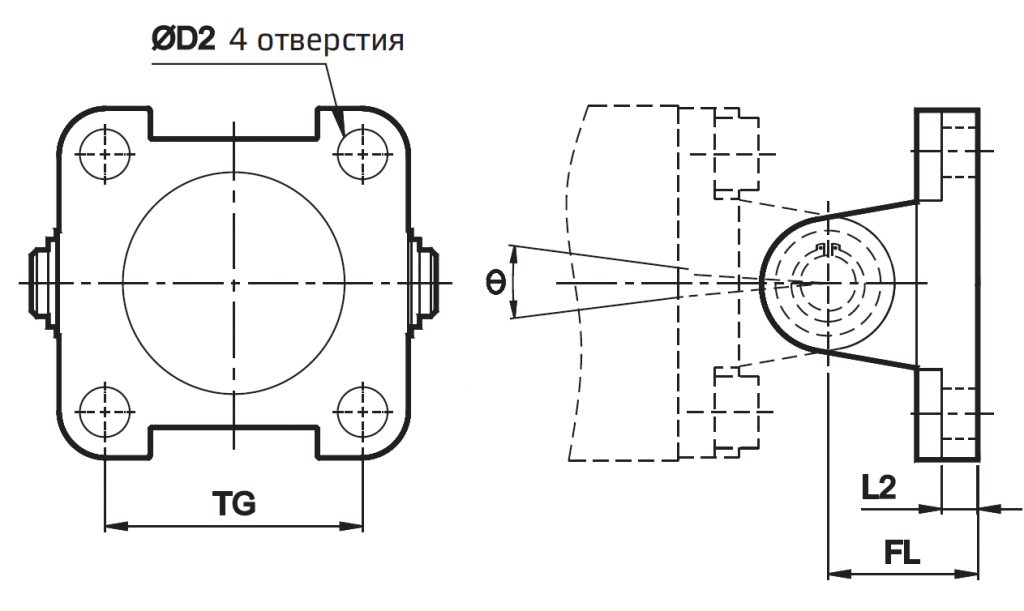

Кронштейн для настенного монтажа

Kronshteyn dlya nastennogo montazha.PNG

Диаметр поршня Ø	TG	D2	L2	FL	6°	Рекомендованный размер болта	Код для заказа @	Код для заказа #
32	32,5	6,6	5,5	20	90	M6	AV1032	AW1032
40	38	6,6	5,5	25	90	M6	AV1040	AW1040
50	46,5	9	6,5	27	90	M8	AV1050	AW1050
63	56,5	9	6,5	32	90	M8	AV1063	AW1063
80	72	11	10	36	60	M10	AV1080	AW1080
100	89	11	10	41	60	M10	AV1100	AW1100

@ Подходит для цилиндра с проушиной
# Подходит для цилиндра с задней вилкой

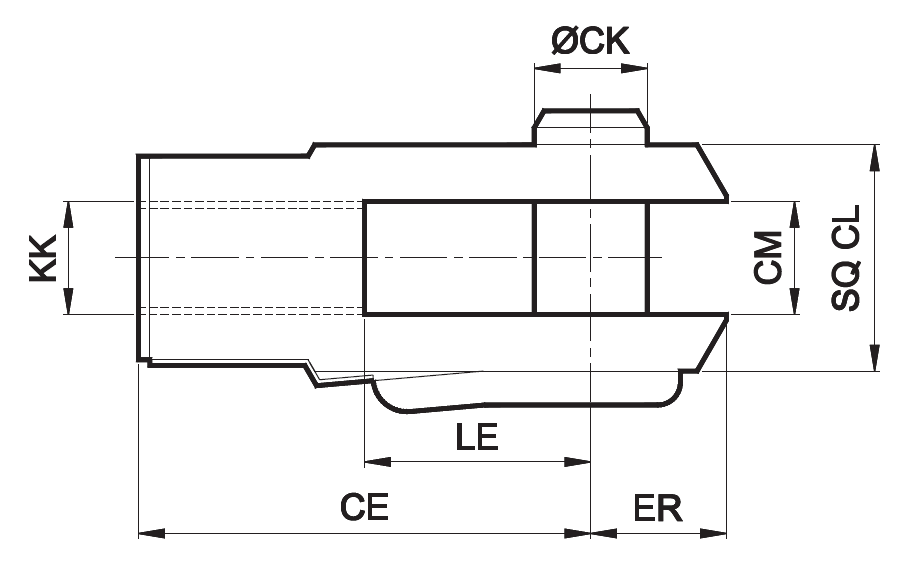

Вилка штока (ISO 8140)

Vilka shtoka (ISO 8140).PNG

Диаметр поршня Ø	KK	CE	CK f8	CM B12	LE	ER макс.	CL	Код для заказа
25	M8x1,25	32	8	8	16	13	16	AF008
32/40	M10x1,25	40	10	10	20	16	20	AF010
50/63	M12x1,25	48	12	12	24	19	24	AF012
80/100	M16x1,5	64	16	16	32	25	32	AF016

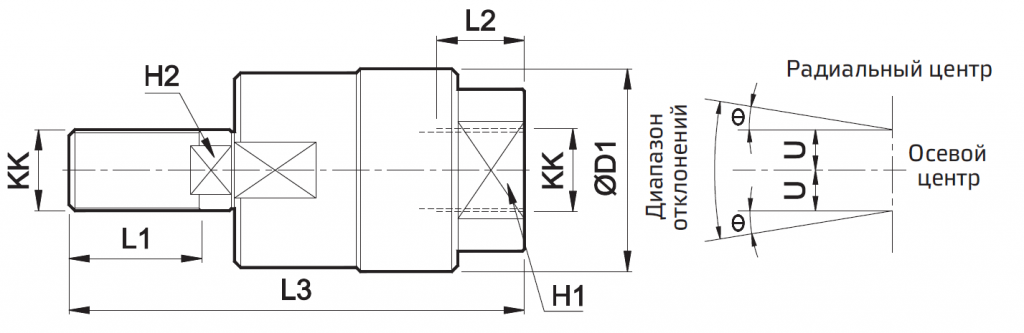

Позиционер штока
Pozitsioner shtoka.PNG

Диаметр поршня Ø	KK	L1	L2	L3	H1	H2	D1	U	±6°	Код для заказа
25	M8x1,25	15	10	48	12	7	20	0,75	5	AR008
32/40	M10x1,25	20	14	65	17	8	28	0,75	5	AR010
50/63	M12x1,25	22	18	75	19	10	32	1	5	AR012
80/100	M16x1,5	25	22	91	27	13	41	1	5	AR016

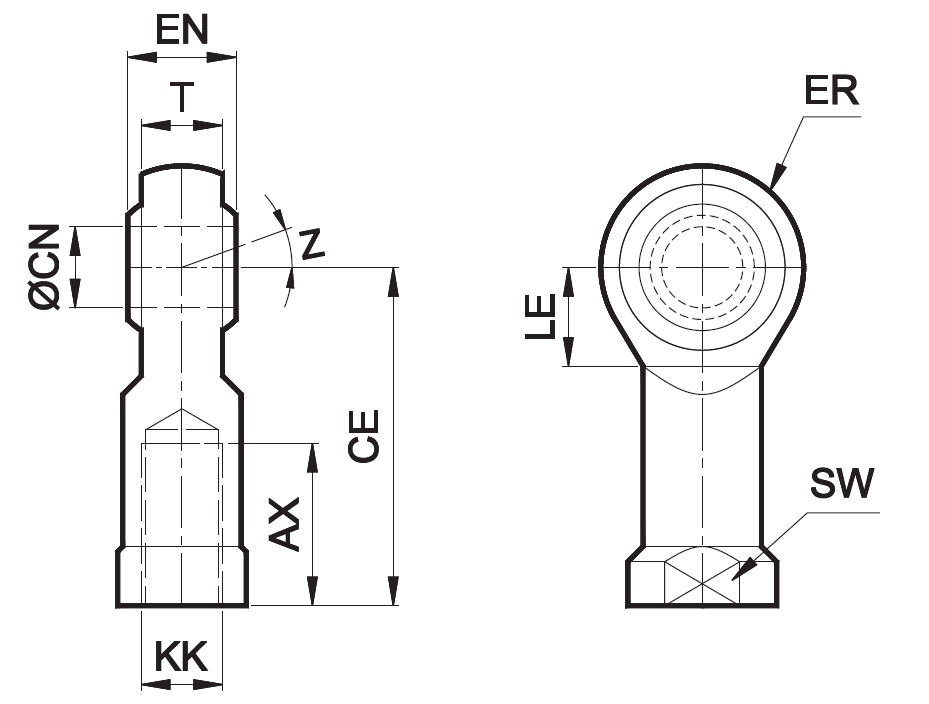

Наконечник штока со сферическим шарниром
Nakonechnik shtoka so sfericheskim sharnirom.PNG

Диаметр поршня Ø	KK	CN H9	T	EN h12	CE	LE мин.	ER макс.	AX	SW	Z	Код для заказа
25	M8x1,25	8	9	12	36	13	12	16	14	13°	ML2025
32/40	M10x1,25	10	10,5	14	43	15	14	20	17		ML2032
50/63	M12x1,25	12	12	16	50	17	16	22	19		ML2040
80/100	M16x1,5	16	15	21	64	22	21	28	22	15°	ML2050
