Пневматический цилиндр Серия A60, A61Цилиндры двойного действия с двусторонним штоком, компактные, согласно стандарту ISO, Ø25–100 мм
| Диаметр поршня (мм) |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Стандартная длина хода* (мм) |
10, 15, 20, 25, 30, 40, 50, 60, 70, 80 |
| Рабочая среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь |
| Диапазон рабочего давления |
0,5–10 бар |
Температура
среды |
5–60° C |
| Материалы конструкции |
Корпус — алюминий, уплотнительное кольцо — нитрил, шток поршня — сталь, уплотнения – полиуретан |
| Виды монтажа |
Базовый цилиндр, монтаж на лапах, фланец, вилка |
| Принадлежности |
Вилка штока, позиционер штока, наконечник штока со сферическим шарниром |
Цилиндры двойного действия с двусторонним штоком (компактные, согласно стандарту ISO) Ø25–100 мм
Особенности
- Эластомерный демпфер.
- Большой выбор креплений.
- Экономия пространства.

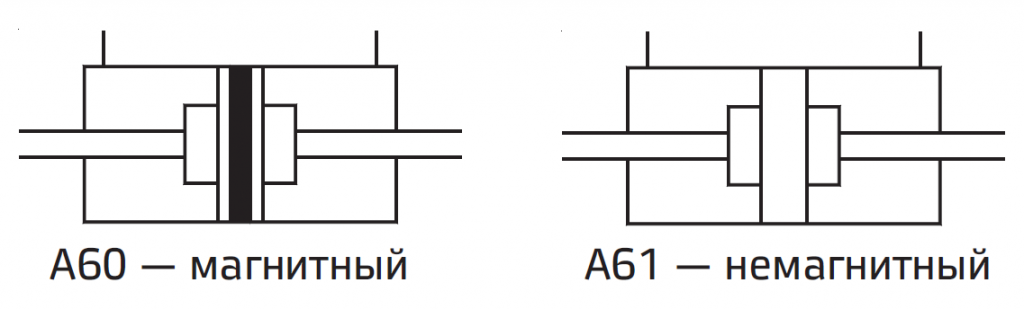

- Магнитное и немагнитное исполнение.
- Корпус цилиндра из алюминиевого профиля
- (квадратного).
- Магнитный датчик, общий для всех размеров
- (см. каталог магнитных датчиков).
Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)
Диаметр
поршня Ø
(в мм) |
Ø штока
(в мм) |
Рабочее давление в бар
|
| 2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| 25 |
10 |
74 |
111 |
148 |
185 |
222 |
260 |
296 |
334 |
371 |
| 32 |
12 |
124 |
187 |
249 |
311 |
379 |
435 |
498 |
559 |
622 |
| 40 |
12 |
206 |
309 |
411 |
514 |
617 |
720 |
823 |
926 |
1029 |
| 50 |
16 |
317 |
476 |
634 |
793 |
952 |
1110 |
1269 |
1427 |
1586 |
| 63 |
16 |
525 |
787 |
1050 |
1312 |
1575 |
1837 |
2099 |
2362 |
2624 |
| 80 |
20 |
848 |
1272 |
1696 |
2120 |
2544 |
2969 |
3393 |
3817 |
4241 |
| 100 |
20 |
1357 |
2036 |
2714 |
3393 |
4071 |
4750 |
5429 |
6107 |
6786 |
(Вышеуказанные значения приведены с учетом потери на трение)

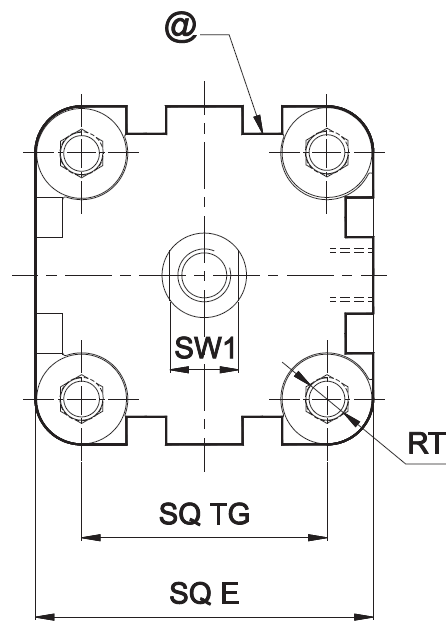

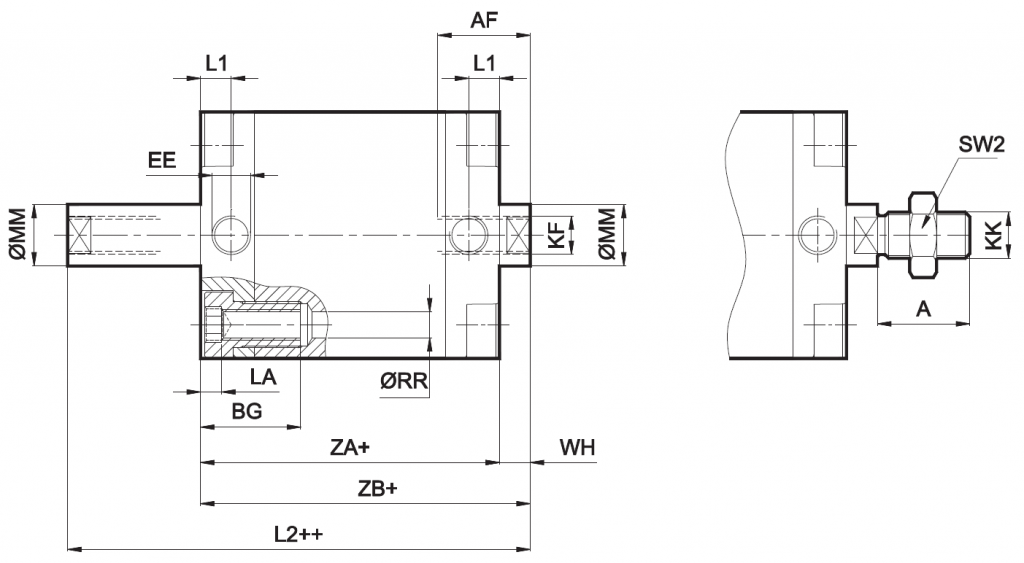

Базовый цилиндр

+ Добавить ход
Диаметр
поршня Ø
|
KF |
MM |
AF |
RR мин. |
RT |
SW1 |
L1 |
LA |
BG мин.
|
EE |
TG |
Fмакс. |
ZA |
Доп. |
ZB |
Доп.
|
WH |
Доп.
|
L2 |
Доп.
|
KK |
A -0,5 |
SW2 |
Доп.
ход
|
| 25 |
M6X1 |
10 |
10 |
4,1 |
M5 |
9 |
6 |
6 |
15 |
M5x0,8 |
26 |
40 |
39 |
±0,5
|
45 |
±1,4
|
6 |
±1,4
|
52 |
±1 |
M8x1,25
|
16 |
13 |
+2
0
|
| 32 |
M8X1,25 |
12 |
12 |
5,1 |
M6 |
10 |
7,5 |
5,5 |
15 |
G1/8 |
32,5 |
45 |
44 |
51 |
±1,6
|
7 |
±1,6
|
59,5 |
M10x1,25
|
19 |
17 |
| 40 |
M8X1,25
|
12 |
12 |
5,1 |
M6 |
10 |
7,5 |
5,5 |
15 |
G1/8
|
38 |
51 |
45 |
±0,7
|
52 |
7 |
60 |
M10x1,25
|
19 |
17 |
| 50 |
M10X1,5
|
16 |
16 |
6,4 |
M8 |
13 |
7,5 |
5,5 |
16 |
G1/8
|
46,5 |
64 |
45 |
53 |
8 |
62 |
±1,2
|
M12x1,25
|
22 |
19 |
| 63 |
M10X1,5
|
16 |
16 |
6,4 |
M8 |
13 |
7,5 |
5,5 |
16 |
G1/8
|
56,5 |
74 |
49 |
±0,8
|
57 |
8 |
66 |
M12x1,25
|
22 |
19 |
+2,5
0 |
| 80 |
M12X1,75
|
20 |
20 |
8,4 |
M10 |
17 |
8 |
5,5 |
17 |
G1/8
|
72 |
94 |
54 |
64 |
±2
|
10 |
±2
|
75 |
±1,5
|
M16x1,25
|
28 |
24 |
| 100 |
M12X1,75
|
20 |
20 |
8,4 |
M10 |
17 |
12,5 |
5,5 |
17 |
G1/8
|
89 |
111 |
67 |
±1
|
77 |
10 |
88 |
M16x1,25
|
28 |
24 |
@ — T-образное гнездо для магнитного датчика, см. каталог для серии AM4

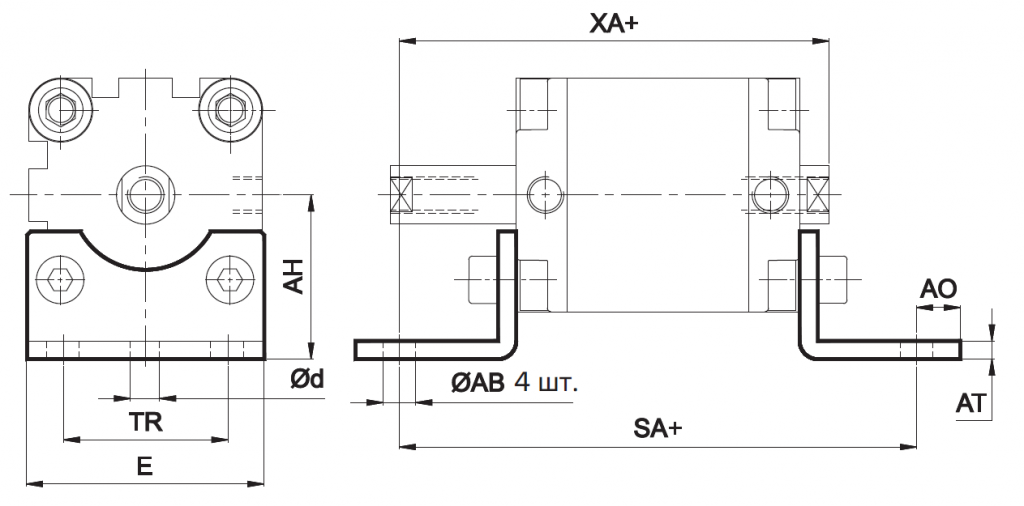

Монтаж на лапах
+ Добавить ход
Диаметр поршня Ø
|
AB H14 |
AO макс. |
AT |
AH JS16 |
d* |
TR JS14 |
E |
SA |
Доп. |
XA |
Доп. |
Рекомендованный
размер болта |
Код для заказа |
| 25 |
7 |
6 |
4 |
29 |
5,8 |
26 |
40 |
71 |
±1,25
|
61 |
±1,25
|
M6
|
ML2025
|
| 32 |
7 |
7 |
4 |
33,5 |
5,8 |
32 |
45 |
76 |
67 |
ML2032
|
| 40 |
10 |
9 |
4 |
38 |
7,8 |
36 |
52 |
81 |
70 |
M8 |
ML2040
|
| 50 |
10 |
9 |
5 |
45 |
7,8 |
45 |
65 |
87 |
74 |
ML2050
|
| 63 |
10 |
9 |
5 |
50 |
7,8 |
50 |
75 |
91 |
±1,6
|
78 |
±1,6
|
ML2063
|
| 80 |
12 |
11 |
6 |
63 |
9,8 |
63 |
95 |
106 |
90 |
M10 |
ML2080
|
| 100 |
14,5 |
13 |
6 |
74 |
11,8 |
75 |
115 |
121 |
104 |
M12 |
ML2100 |
* Подходит для рассверловки

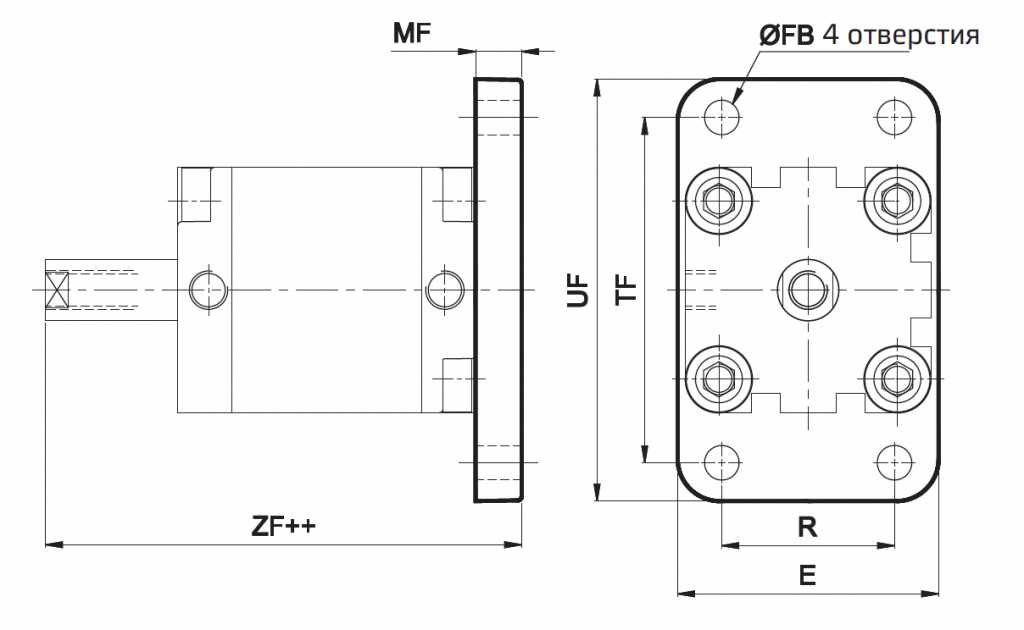

Передний фланец
+ Добавить ход
Диаметр поршня Ø
|
MF |
UF |
TF ±0,3 |
R ±0,3 |
E |
FB H13 |
ZF |
Доп. |
Рекомендованный
размер болта |
Код для заказа |
| 25 |
8 |
76 |
60 |
|
40 |
6,6 |
54 |
±1,5 |
M6
|
MF2025
|
| 32 |
10 |
80 |
64 |
32 |
50 |
7 |
62,5 |
±1,8
|
MF1032
|
| 40 |
10 |
90 |
72 |
36 |
55 |
9 |
63 |
M8 |
MF1040
|
| 50 |
12 |
110 |
90 |
45 |
68 |
9 |
66 |
MF1050
|
| 63 |
12 |
125 |
100 |
50 |
78 |
9 |
70 |
MF1063
|
| 80 |
16 |
155 |
126 |
63 |
100 |
12 |
81 |
±2,2
|
M10 |
MF1080
|
| 100 |
16 |
185 |
150 |
75 |
120 |
14 |
94 |
M12 |
MF1100 |

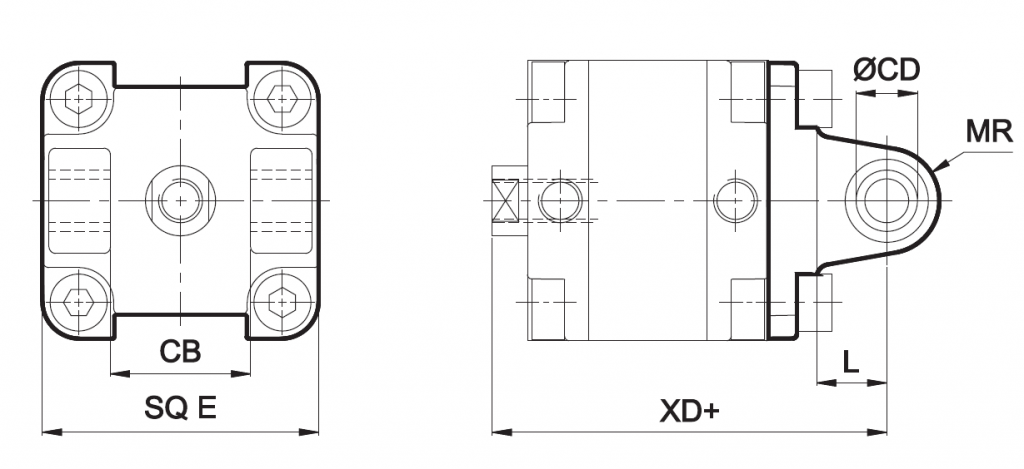

Вилка
+ Добавить ход
Диаметр поршня Ø
|
CD H9 |
CB H14 |
L |
MR |
E |
XD |
Доп. |
Код для заказа |
| 32 |
10 |
26 |
12 |
11 |
45 |
73 |
±1,8
|
MB1032
|
| 40 |
12 |
28 |
15 |
13 |
51 |
77 |
MB1040
|
| 50 |
12 |
32 |
15 |
13 |
64 |
80 |
MB1050
|
| 63 |
16 |
40 |
20 |
17 |
74 |
89 |
MB1063
|
| 80 |
16 |
50 |
20 |
17 |
94 |
100 |
±2,2
|
MB1080
|
| 100 |
20 |
60 |
25 |
21 |
111 |
118 |
MB1100 |
Дополнительные принадлежности для пневмоцилиндров серии A60, A61

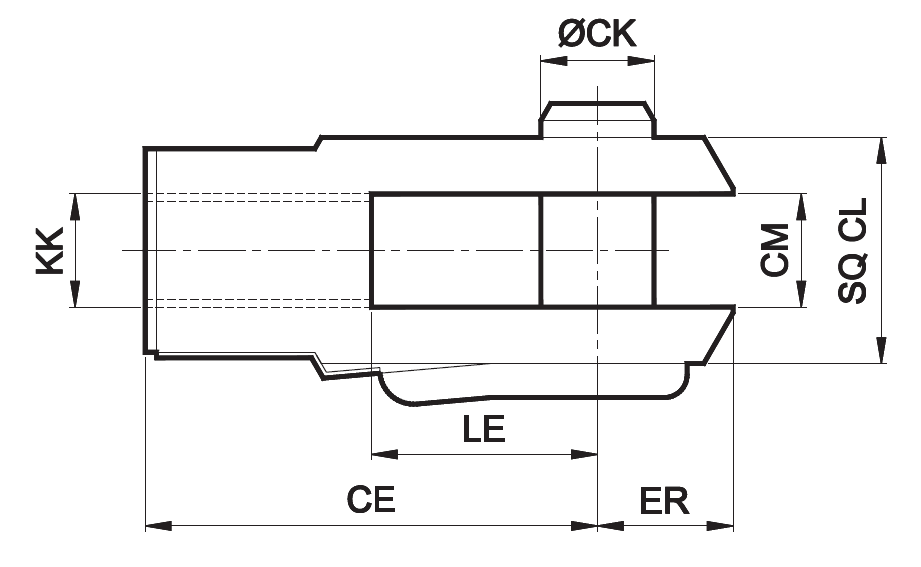

Вилка штока (ISO 8140)
.PNG "Vilka shtoka (ISO 8140)")
Диаметр поршня Ø
|
KK |
CE |
CK f8 |
CM B12 |
LE |
ER макс.
|
CL |
Код для заказа |
| 25 |
M8x1,25 |
32 |
8 |
8 |
16 |
13 |
16 |
AF008 |
| 32/40 |
M10x1,25
|
40 |
10 |
10 |
20 |
16 |
20 |
AF010
|
| 50/63 |
M12x1,25
|
48 |
12 |
12 |
24 |
19 |
24 |
AF012
|
| 80/100 |
M16x1,5
|
64 |
16 |
16 |
32 |
25 |
32 |
AF016 |

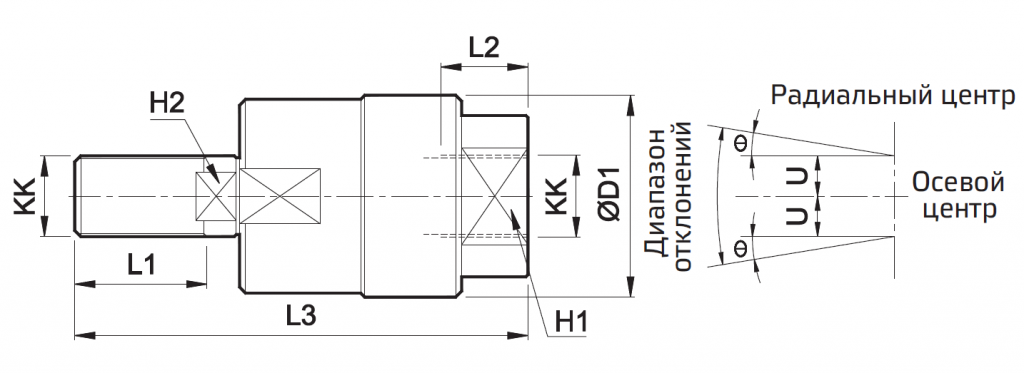

Позиционер штока
Диаметр поршня Ø
|
KK |
L1 |
L2 |
L3 |
H1 |
H2 |
D1 |
U |
±6° |
Код для заказа |
| 25 |
M8x1,25
|
15 |
10 |
48 |
12 |
7 |
20 |
0,75 |
5 |
AR008 |
| 32/40 |
M10x1,25
|
20 |
14 |
65 |
17 |
8 |
28 |
0,75 |
5 |
AR010
|
| 50/63 |
M12x1,25
|
22 |
18 |
75 |
19 |
10 |
32 |
1 |
5 |
AR012
|
| 80/100 |
M16x1,5
|
25 |
22 |
91 |
27 |
13 |
41 |
1 |
5 |
AR016 |

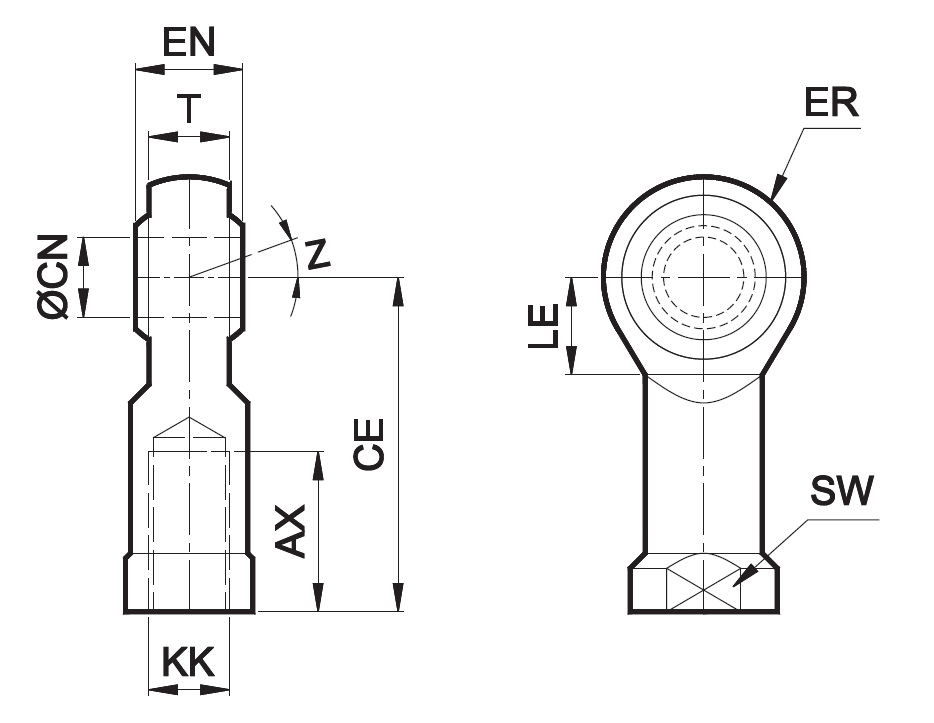

Наконечник штока со сферическим шарниром (ISO 8139)
.PNG "Nakonechnik shtoka so sfericheskim sharnirom (ISO 8139)")
Диаметр поршня Ø
|
KK |
CN H9 |
T |
EN h12 |
CE |
LE мин. |
ER макс. |
AX |
SW |
Z |
Код для заказа |
| 25 |
M8x1,25
|
8 |
9 |
12 |
36 |
13 |
12 |
16 |
14 |
13°
|
MP008
|
| 32/40 |
M10x1,25
|
10 |
10,5 |
14 |
43 |
15 |
14 |
20 |
17 |
MP010
|
| 50/63 |
M12x1,25
|
12 |
12 |
16 |
50 |
17 |
16 |
22 |
19 |
MP012
|
| 80/100 |
M16x1,5
|
16 |
15 |
21 |
64 |
22 |
21 |
28 |
22 |
15°
|
MP016 |
