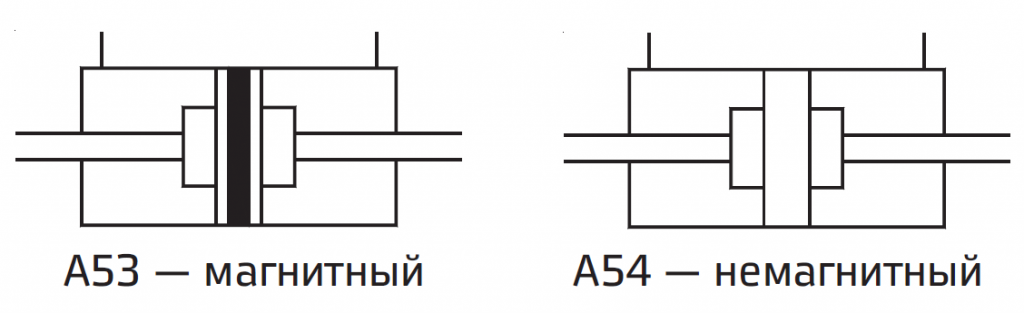

Пневматический цилиндр Серия A53, A54

Пневматические цилиндры двойного действия с двусторонним штоком (Ø12–25 мм) Согласно требованиям стандартов ISO 6432 / CETOP RP52P

Пневматический цилиндр Серия A53, A54

О товаре Написать отзыв

Диаметр поршня Ø (мм)		12				16	20	25
Стандартная длина хода* (мм)		10, 25, 40, 50, 80, 100, 125, 160, 200, 250, 300
Рабочая среда		Сжатый фильтрованный воздух, воздушно-масляная смесь
Рабочее давление		0,5–10 бар
Температура среды		5–60° C
Материалы конструкции		Алюминий, латунь, нитрил, полиуретан, сталь, ацеталь
Виды монтажа		Монтаж на двух лапах, фланец, цапфа
Принадлежности		Кронштейн цапфы, вилка штока, позиционер штока, наконечник штока со сферическим шарниром

Особенности

Эластомерный демпфер на обоих концах.
Большой выбор креплений.
Низкое трение.
Длительный срок службы.

Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)

Диаметр поршня Ø (в мм)	Ø штока (в мм)	Рабочее давление в бар
Диаметр поршня Ø (в мм)	Ø штока (в мм)	2	3	4	5	6	7	8	9	10
12	6	15	22	30	38	46	53	61	68	76
16	6	31	46	62	78	94	108	124	140	156
20	8	47	71	95	118	142	166	189	214	237
25	10	74	111	148	185	222	260	296	334	371

(Вышеуказанные значения приведены с учетом потери на трение)

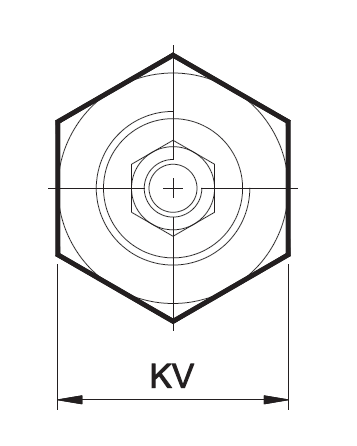

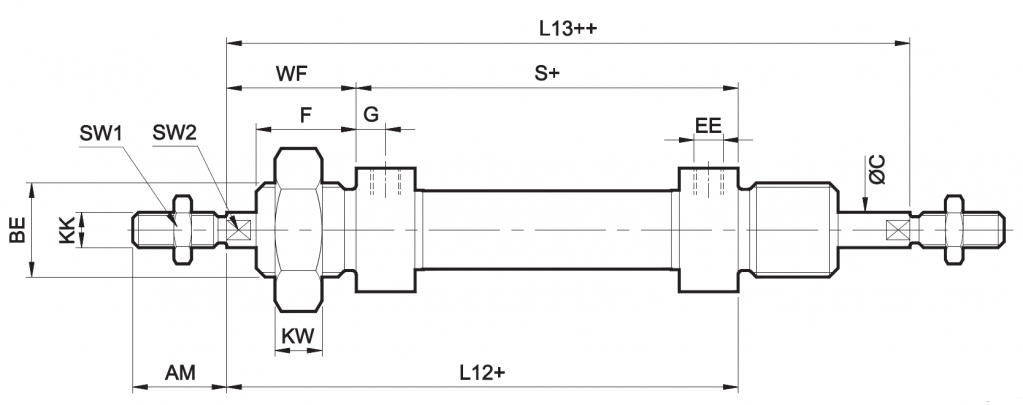

Базовый цилиндр

Bazovyy tsilindr.PNG
+ Добавить ход
++ Добавить двойной ход

Диаметр поршня	BE	F	G	EE	S	Доп.	KW	C	SW1	SW2	KK	AM	WF ±1,2	L12 ±1,5	KV	L12 ±1,5	Допуск хода
Диаметр поршня	BE	F	G	EE	S	Доп.	KW	C	SW1	SW2	KK	AM	WF ±1,2	L12 ±1,5	KV	L12 ±1,5	10-100	Более 100
12	M16x1,5	17	6	M5x0,8	51	±0,5	8	6	10	5	M6x1	16	22	73	24	96	+1,5 +0	+2,5 +0
16	M16x1,5	17	6	M5x0,8	51	±0,5	8	6	10	5	M6x1	16	22	80	24	103
20	M22x1,5	20	8	G1/8	67	±0,7	10	8	13	7	M8x1,25	20	24	91	32	116
25	M22x1,5	22	8	G1/8	71	±0,7	10	10	17	9	M10x1,25	22	28	99	32	128

Виды монтажа пневмоцилиндра серии A53, A54

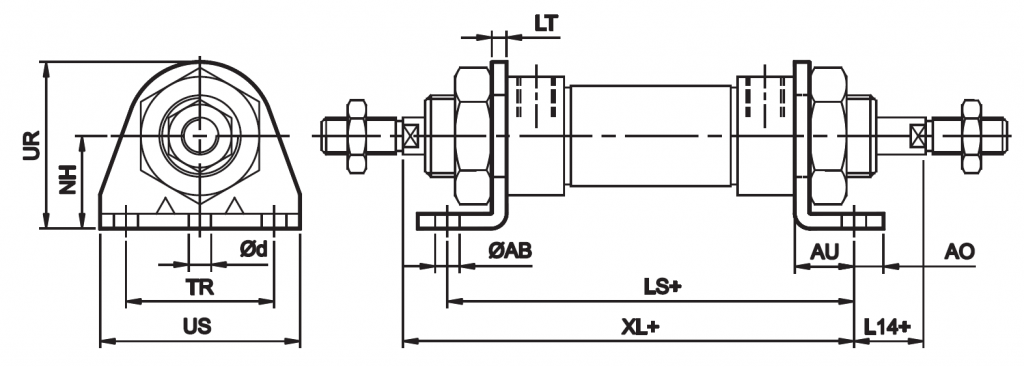

Монтаж на двух лапах

Montazh na dvukh lapakh.PNG
+ Добавить ход

Диаметр поршня Ø	UR	AB H13	TR Js14	NH ±0,3	AO	AU	d*	LT	US	LS	XL±1	L14 ±1,3	Код для заказа
12	33	5,5	32	20	6	12	4,8	2	42	75^±0,7	85	11	MS016
16	33	5,5	32	20	6	12	4,8	2	42	82^±0,7	92	11	MS016
20	45	6,6	40	25	8	16	5,8	4	54	99^±0,9	107	9	MS022
25	45	6,6	40	25	8	16	5,8	4	54	103^±0,9	115	13	MS022

* Подходит для рассверловки

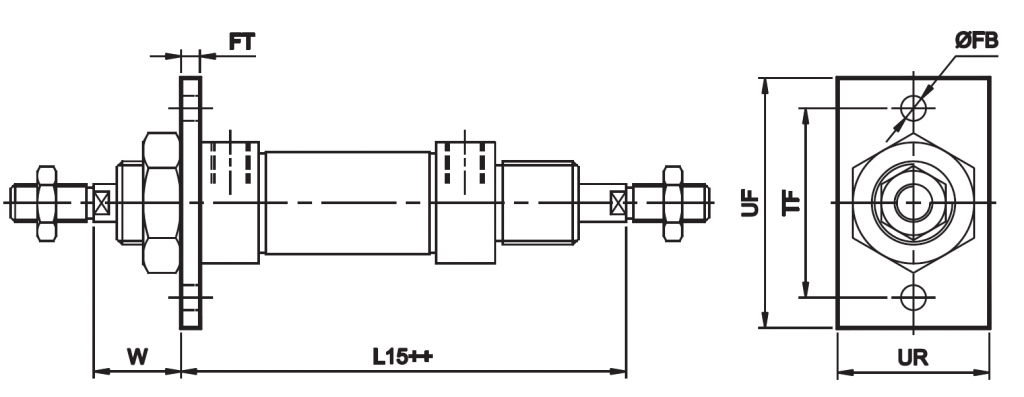

Фланец

++ Добавить двойной ход

Диаметр поршня Ø	TF Js14	UF	UR	FB H13	FT	L15 ±1,2	W ±1,4	Код для заказа
12	40	50	30	5,5	4	78	18	MF016
16	40	50	30	5,5	4	85	18	MF016
20	50	66	40	6,6	5	97	19	MF022
25	50	66	40	6,6	5	105	23	MF022

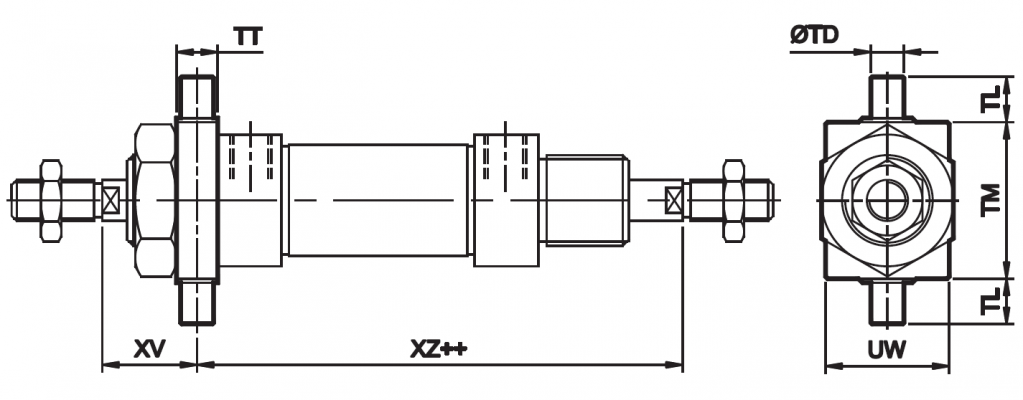

Цапфа

++ Добавить двойной ход

Диаметр поршня Ø	TM h14	UW	TD e9	TT	TL h14	XZ ±1,2	XV ±1,4	Код для заказа
12	30	25	6	8	10	78	18	MT016
16	30	25	6	8	10	85	18	MT016
20	40	30	8	10	10	97	19	MT022
25	40	30	8	10	10	105	23	MT022

Дополнительные принадлежности для пневмоцилиндра серии A53, A54

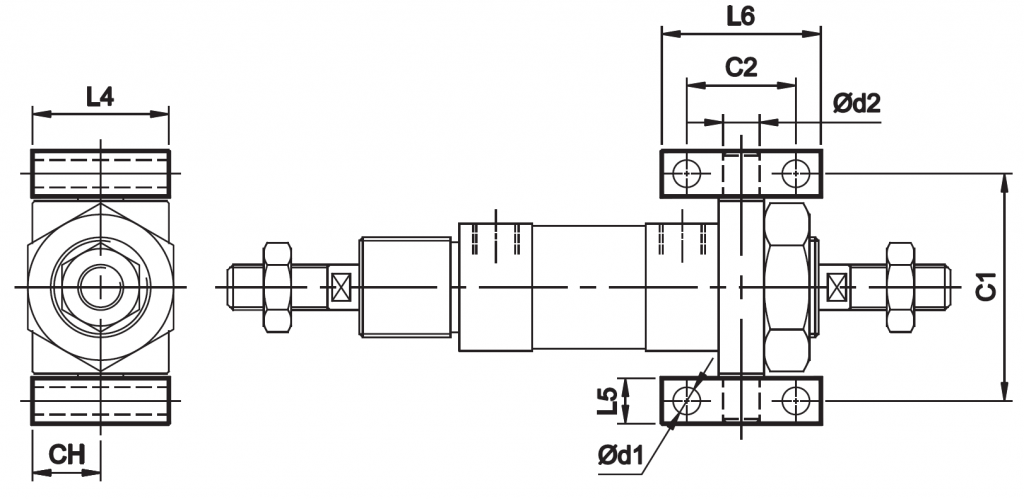

Кронштейн цапфы

Kronshteyn tsapfy.PNG

Диаметр поршня Ø	C1	C2 Js14	d1 H13	L4	L5	L6	CH	d2 H9	Код для заказа
12	38	20	4,3	25	8	30	16	6	AT016
16	38	20	4,3	25	8	30	16	6	AT016
20	50	24	6,6	30	10	35	20	8	AT022
25	50	24	6,6	30	10	35	20	8	AT022

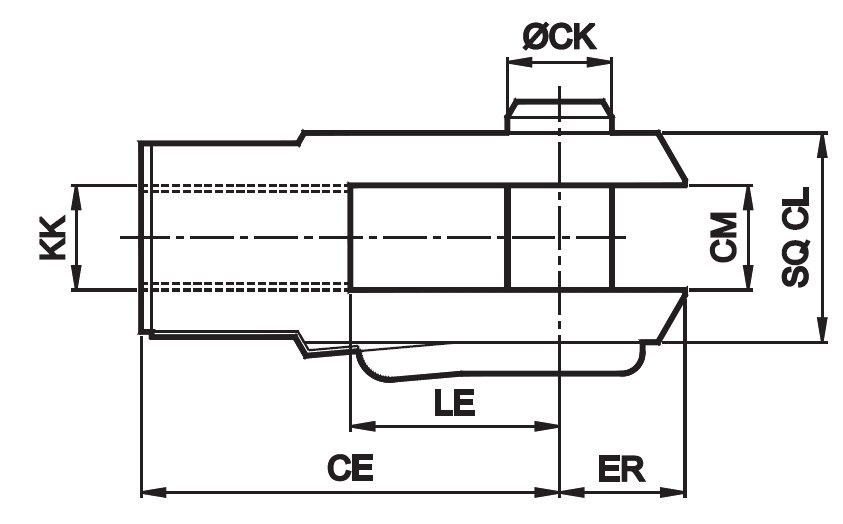

Вилка штока (ISO 8140)

Vilka shtoka (ISO 8140).PNG

Диаметр поршня Ø	KK	LE	CM B12	CE	CK f8	CL	ER	Код для заказа
12	M6x1	12	6	24	6	12	9,5	AF006
16	M6x1	12	6	24	6	12	9,5	AF006
20	M8x1,25	16	8	32	8	16	13	AF008
24	M10x1,25	20	10	40	10	20	16	AF010

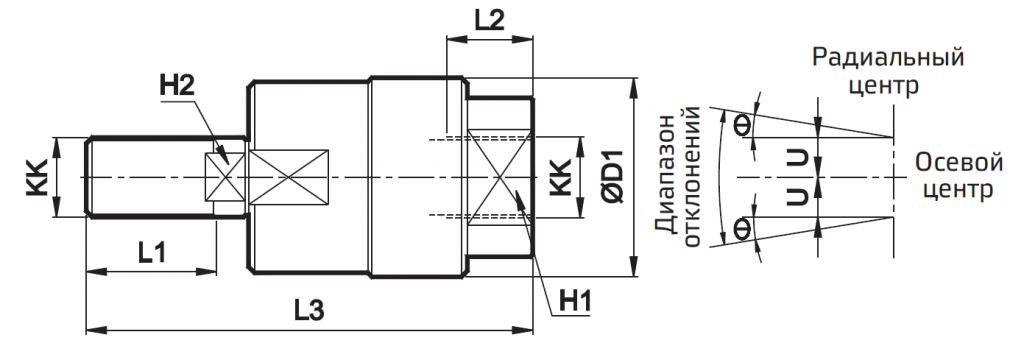

Позиционер штока

Pozitsioner shtoka.PNG

Диаметр поршня Ø	KK	L1	L2	L3	D1	H1	H2	±6°	U	Код для заказа
12/16	M6x1	12	8	38	18	10	4	5	0,75	AR006
20	M8x1,25	15	10	48	20	12	7	5	0,75	AR008
25	M10x1,25	20	14	65	28	17	8	5	0,75	AR010

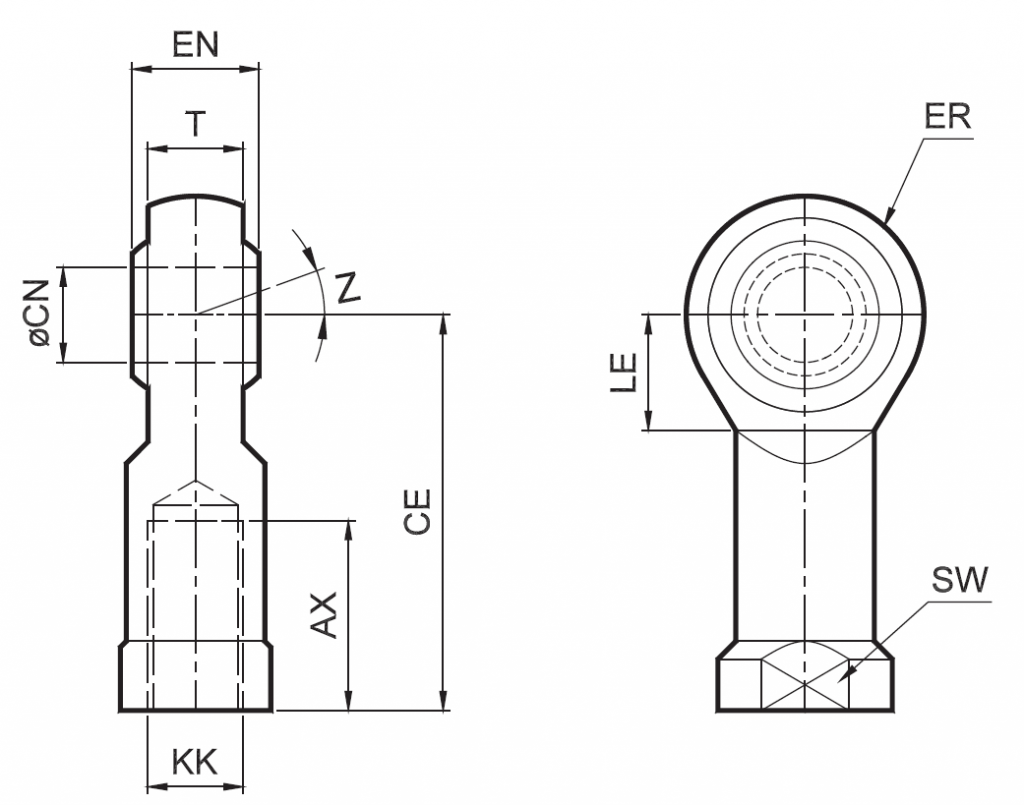

Наконечник штока со сферическим шарниром

Nakonechnik shtoka so sfericheskim sharnirom.PNG

Диаметр поршня Ø	KK	CN H9	T	EN h12	CE	LE мин.	ER макс.	AX	SW h13	Z	Код для заказа
12/16	M6x1	6	6,75	9	30	11	10	12	11	13°	AP006
20	M8x1,25	8	9	12	36	13	12	16	13/14		AP008
25	M10x1,25	10	10,5	14	43	15	14	20	17		AP010
