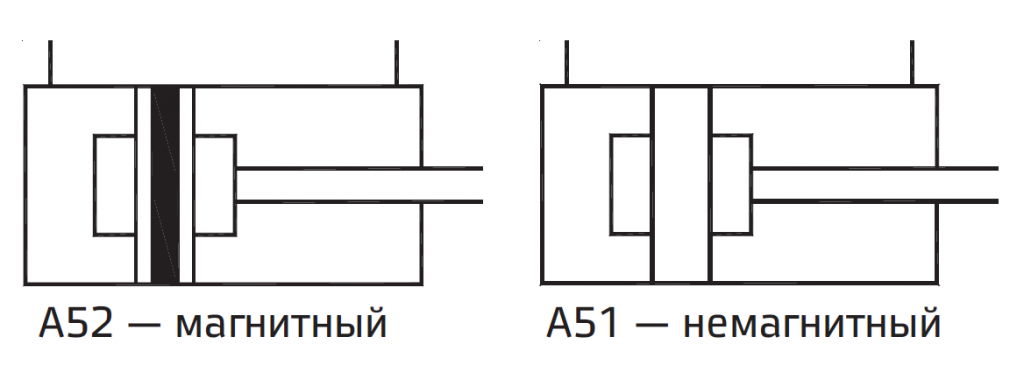

Пневматический цилиндр Серия A51, A52Пневматические цилиндры двойного действия (Ø8 и 10 мм) Согласно требованиям стандартов ISO 6432 / CETOP RP52P
| Диаметр поршня Ø (мм) |
8* |
10 |
| Стандартная длина хода* (мм) |
10, 25, 40, 50, 80, 100 |
| Рабочая среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь |
| Рабочее давление |
0,5–10 бар |
Температура
среды |
5–60° C |
| Материалы конструкции |
Алюминий, латунь, нитрил, полиуретан, сталь, ацеталь |
| Виды монтажа |
Монтаж на передней лапе, монтаж на двух лапах, передний фланец, задний фланец, передняя цапфа,задняя цапфа |
| Принадлежности |
Опора угловая, вилка штока |
Особенности
- Эластомерный демпфер на обоих концах
- Большой выбор креплений.
- Низкое трение.
- Длительный срок службы.
Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)
Диаметр
поршня Ø
(в мм) |
Ø штока
(в мм)
|
|
Рабочее давление в бар
|
| 2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| 8 |
4 |
Выдвижение
|
9 |
13 |
18 |
22 |
27 |
31 |
36 |
40 |
45 |
Втягивание
|
6 |
10 |
13 |
16 |
20 |
23 |
27 |
30 |
33 |
| 10 |
4 |
Выдвижение
|
14 |
21 |
28 |
35 |
42 |
49 |
56 |
63 |
70 |
Втягивание
|
11 |
17 |
23 |
29 |
35 |
41 |
47 |
53 |
59 |
(Вышеуказанные значения приведены с учетом потери на трение)
Базовый цилиндр
+ Добавить ход
Диаметр
поршня Ø
|
MR |
BE |
F |
CD H9 |
RR |
L |
G |
EE |
S ±0,5 |
KW |
C |
SW1 |
KK |
AM |
WF ± 1,2 |
XC ± 2,2 |
EW d13 |
KV |
SQ E |
Допуск
хода
|
| 10-100 |
125-300 |
| 8 |
12 |
M12x1,25 |
12 |
4 |
10 |
6,5 |
6 |
M5x0,8
|
46 |
6 |
4 |
7 |
M4x0,7
|
12 |
16 |
64 |
8 |
19 |
16 |
+1,5
+0
|
+2,5
+0
|
| 10 |
12 |
M12x1,25 |
12 |
4 |
10 |
6,5 |
6 |
M5x0,8 |
46 |
6 |
4 |
7 |
M4x0,7 |
12 |
16 |
64 |
8 |
19 |
16 |
Виды монтажа пневмоцилиндра серии A51
Монтаж на передней лапе
+ Добавить ход
Диаметр поршня Ø
|
TL
|
AU
|
AO
|
d*
|
XS ±1,4 |
NH ±0,3
|
TR Js14
|
US |
AB H13 |
UR |
Код для
заказа
|
| 8 |
2 |
10 |
5 |
3,8 |
24 |
16 |
25 |
35 |
4,5 |
26 |
ML012
|
| 10 |
2 |
10 |
5 |
3,8 |
24 |
16 |
25 |
35 |
4,5 |
26 |
ML012
|
* Подходит для рассверловки
Монтаж на двух лапах
+ Добавить ход
Диаметр поршня Ø
|
UR |
AB H13 |
TR Js14 |
NH±0,3 |
AO |
AU |
d* |
LT |
US |
LS±0,7 |
XL± |
Код для
заказа
|
| 8 |
26 |
4,5 |
25 |
16 |
5 |
10 |
3,8 |
2 |
35 |
66 |
72 |
MS012 |
| 10 |
26 |
4,6 |
25 |
16 |
5 |
10 |
3,8 |
2 |
35 |
66 |
72 |
MS012 |
* Подходит для рассверловки

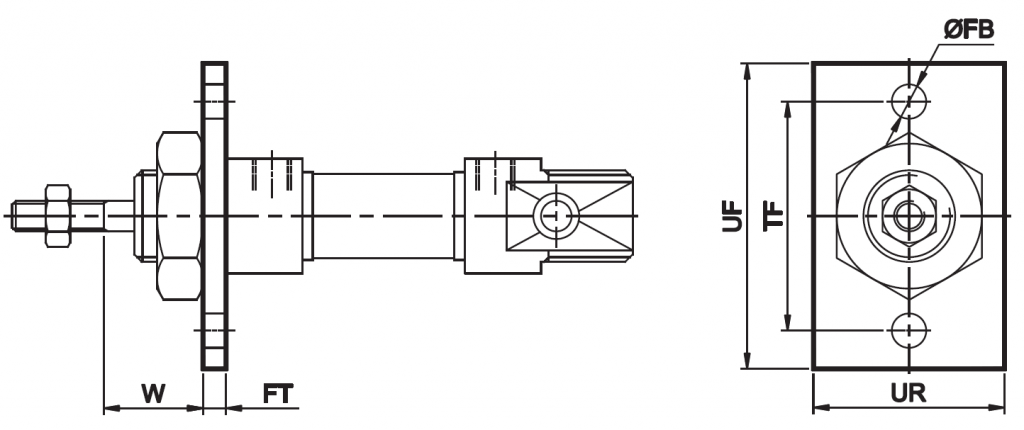

Передний фланец
Диаметр поршня Ø
|
FT Js14 |
UF |
UR |
FB H13 |
FT |
W±1,4 |
Код для
заказа
|
| 8 |
30 |
40 |
25 |
4,5 |
3 |
13 |
MF012 |
| 10 |
30 |
40 |
25 |
4,5 |
3 |
13 |
MF012 |
Задний фланец
+ Добавить ход
Диаметр поршня Ø
|
FT Js14 |
UF |
UR |
FB H13 |
FT |
WL ±1,2
|
Код для
заказа
|
| 8 |
30 |
40 |
25 |
4,5 |
3 |
65 |
MF012 |
| 10 |
30 |
40 |
25 |
4,5 |
3 |
65 |
MF012 |
Передняя цапфа
Диаметр поршня Ø
|
FM Js14 |
UW |
TD e9 |
TT |
XV ±1,4
|
TL h14 |
Код для
заказа |
| 8 |
26 |
20 |
4 |
6 |
13 |
6 |
MT012 |
| 10 |
26 |
20 |
4 |
6 |
13 |
6 |
MT012 |
Задняя цапфа
+ Добавить ход
Диаметр поршня Ø
|
TM Js14 |
UW |
TD e9 |
TT |
XZ ±1,2
|
TL h14 |
Код для
заказа
|
| 8 |
26 |
20 |
4 |
6 |
65 |
6 |
MT012 |
| 10 |
26 |
20 |
4 |
6 |
65 |
6 |
MT012 |
Принадлежности для пневмоцилиндра серии A51

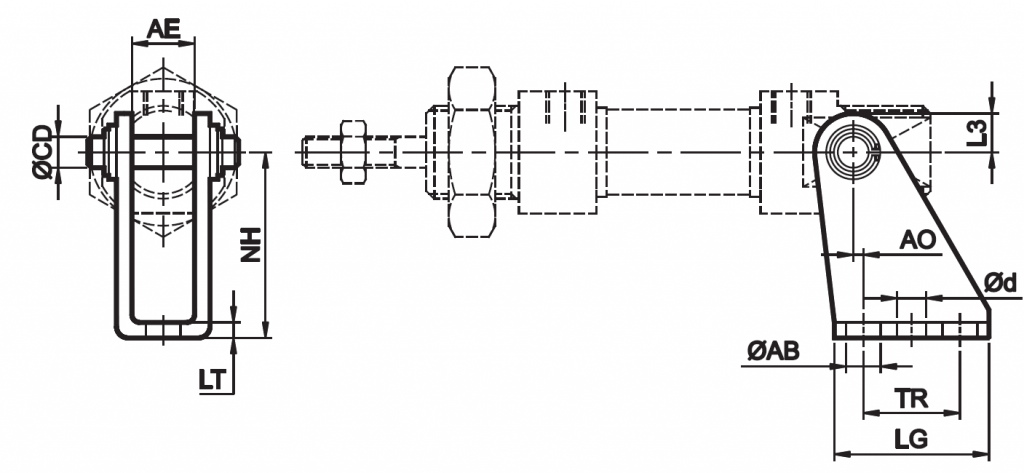

Опора угловая (CETOP - RP 107 P)
.PNG "Opora uglovaya (CETOP - RP 107 P)")
Диаметр поршня Ø
|
AE |
AB H13 |
LT |
NH |
L3 |
CD e8 |
d* |
TR Js14 |
LG |
AO |
Код для
заказа
|
| 8 |
8,1 |
4,5 |
2 |
24 |
5 |
4 |
3,8 |
12,5 |
20 |
1,3 |
AA012 |
| 10 |
8,1 |
4,5 |
2 |
24 |
5 |
4 |
3,8 |
12,5 |
20 |
1,3 |
AA012 |
* Подходит для рассверловки
Вилка штока (ISO 8140)
.PNG "Vilka shtoka (ISO 8140)")
Диаметр поршня Ø
|
KK |
LE |
CM B12 |
CE |
CK e8 |
CL |
ER |
Код для
заказа
|
| 8 |
M4x0,7 |
8 |
4 |
16 |
4 |
8 |
5 |
AF004 |
| 10 |
M4x0,7
|
8 |
4 |
16 |
4 |
8 |
5 |
AF004 |
