Базовый цилиндр, монтаж на лапах, передний фланец, задний фланец, проушина, проушина со сферическим шарниром, вилка, вилка со шкворнем, передняя цапфа, задняя цапфа
Принадлежности
Опора угловая, опора угловая со сферическим шарниром, кронштейн для настенного монтажа, кронштейн цапфы, вилка штока, позици
Особенности
Регулируемое демпфирование на обоих концах.
Большой выбор креплений ISO 15552 / VDMA 24562
Магнитное и немагнитное исполнение.
Корпус цилиндра из алюминиевого профиля.
Магнитный датчик, общий для всех размеров (см. каталог
магнитных датчиков).
Опционально – шток и гайка из нержавеющей стали (SS 304).**
Функция

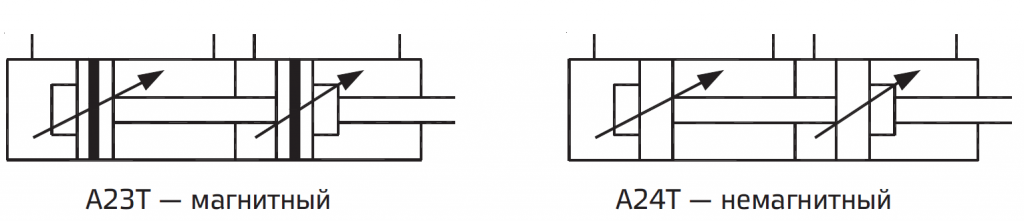

Тандемный цилиндр состоит из двух или более цилиндров, расположенных один за другим, но выполненных как единое устройство.
При последовательном соединении двух или трех цилиндров с одинаковым диаметром поршня и ходом усилие в расширенном состоянии может быть удвоено или утроено по сравнению с одним цилиндром.

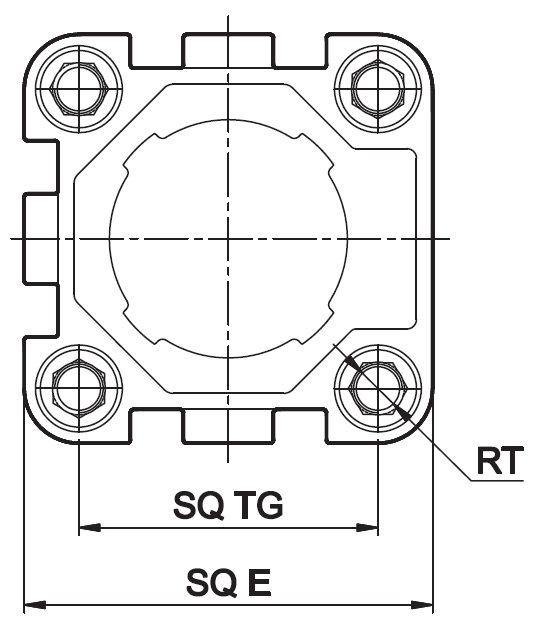

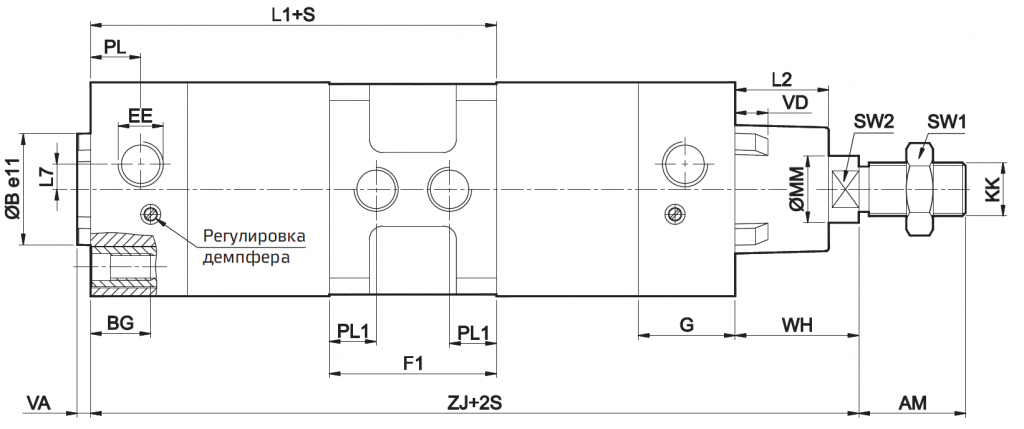

Тандемные цилиндры — серия A23T, A24T — Ø32–125 мм
+S = Добавить ход +2S = Добавить двойной ход
Диаметр поршня Ø
KK
AM
MM
SW 2
SW 1
Be 11
VD
VA
L2
E макс.
G
TG
RT
BG мин.
EE
PL
L7
WH
Доп
PL1
F1
L1
ZJ
Доп
Доп ход.
32
10×1,25
22
12
10
17
30
6
4
18,5
45
25,5
32,5
M6
16
G1/8
13
5
26
±3
9
38
108,5
205
±2
+5 0
40
12×1,25
24
16
13
19
35
6,5
4
20,5
51
29
38
M6
16
G1/4
14,5
5
30
±3
11
44
122
230
+6 0
50
M16×1,5
32
20
16
24
40
6,5
4
28
64
29
46,5
M8
16
G1/4
15
7,5
37
±3,5
14
50
129
245
±2,5
63
M16×1,5
32
20
16
24
45
6,5
4
27,5
74
35
56,5
M8
16
G3/8
17
10
37
±4
17
64
152
277
±3
80
M20×1,5
40
25
21
30
45
6,5
4
34
94
35
72
M10
16
G3/8
18
14
46
±3,5
19
68
164
306
100
M20×1,5
40
25
21
30
55
6,5
4
35
111
38,5
89
M10
16
G1/2
18
101
51
±4
21
75
177,5
331
+7 0
125
M27×2
54
32
27
41
60
10
6
48,5
136
44
110
M12
24
G1/2
20
12
65
±4
18,5
70
189
373
Для получения подробной информации о креплениях и принадлежностях обращайтесь к каталогу продукции кат. серия № A23. Порядок заказа
