Пневматический цилиндр, Серия А23, А24

Цилиндры двойного действия Ø32–125 мм. Соответствуют стандартам ISO 15552 / VDMA 24562.

Диаметр поршня Ø (мм)		32		40	50	63	80	100	125
Ход демпфера (мм)		21	23		23	23	28	28	40
Стандартная длина хода* (мм)		25, 50, 80, 100, 125, 160, 200, 250, 300, 320, 400, 500					50, 80, 100, 125, 160, 200, 250, 300, 320, 400, 500
Рабочая среда		Сжатый воздух – фильтрованный – с распыленным маслом
Рабочее давление		0,5–10 бар
Температура среды	Стандартная	5–60° C
	Высокие температуры**	5–150° C
Материалы конструкции		Алюминий, латунь, нитрил, сталь, ацеталь, полиуретан
Крепления		Базовый цилиндр, монтаж на лапах, передний фланец, задний фланец, проушина со сферическим шарниром, вилка, вилка со шкворнем, передняя цапфа, задняя цапфа, регулируемая цапфа
Принадлежности		Опора угловая, опора угловая со сферическим шарниром, кронштейн для настенного монтажа, кронштейн цапфы, вилка штока, позиционер штока, наконечник штока со сферическим шарниром


Регулируемое демпфирован ие на обоих концах.
Большой выбор креплений ISO 15552 / VDMA 24562.

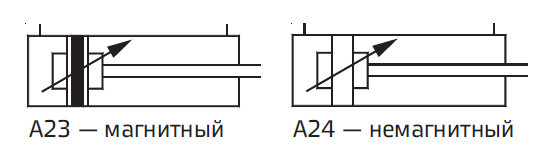

Магнитное и немагнитное исполнение.
Корпус цилиндра из алюминиевого профиля
Магнитный датчик, применим для всех размеров (см. каталог магнитных датчиков).
Опционально - стойкость к воздействию высоких температур (уплотнения FPM), не более 150° C.
Опционально – шток и гайка из нержавеющей стали (SS 304).

(Вышеуказанные значения приведены с учетом потери на трение)

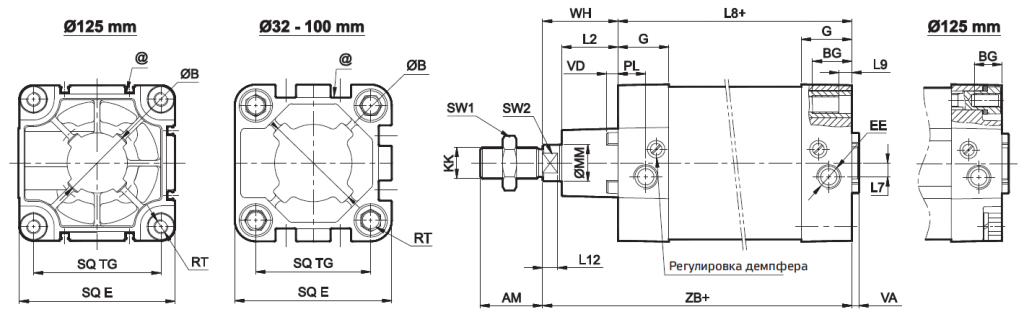

Базовый цилиндр
базов цилиндр.PNG

@ — T-образное гнездо для магнитного датчика, см. каталог для серии AM4.


Модель		Поршень, Ø (мм)		Ход (мм)		Виды монтажа		Специальные цилиндры
23	Магнитный цилиндр	032 040 050 063 080 100 125	Ø 32 Ø 40 Ø 50 Ø 63 Ø 80 Ø 100 Ø 125	025 050 080 100 125 160 200 250 300 320 400 500	— 25 — 50 — 80 — 100 — 125 — 160 — 200 — 250 — 300 — 320 — 400 — 500	O L F R S G D K M N A	– стандартный – монтаж на лапах – передний фланец – задний фланец – проушина – проушина со сферическим шарниром – задняя вилка –задняя вилка со шкворнем – задняя цапфа – передняя цапфа – регулируемая цапф	H	высокотемпературный
24	Стандартн. цилиндр							S	шток
