Опора угловая, кронштейн для настенного монтажа, кронштейн цапфы, вилка штока, вилка штока со сферическим шарниром
Особенности
Регулируемое демпфирование на обоих концах.
Большой выбор креплений
Низкое трение.
Длительный срок службы.
Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)
Диаметр поршня Ø (в мм)
Ø штока (в мм)
Рабочее давление в бар
2
3
4
5
6
7
8
9
10
Ø 250
50
Выдвижение
8836
13253
17671
22089
26507
30925
35343
39760
44178
Втягивание
8482
12723
16964
21205
25446
29688
33929
38170
42411
(Вышеуказанные значения приведены с учетом потери на трение)

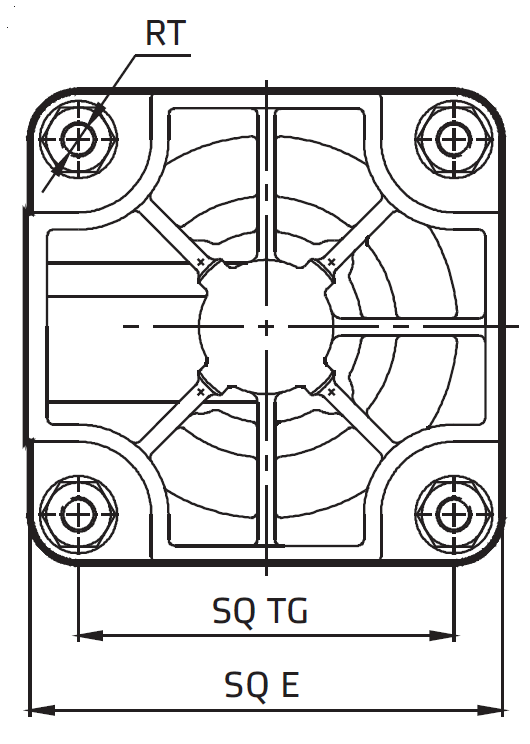

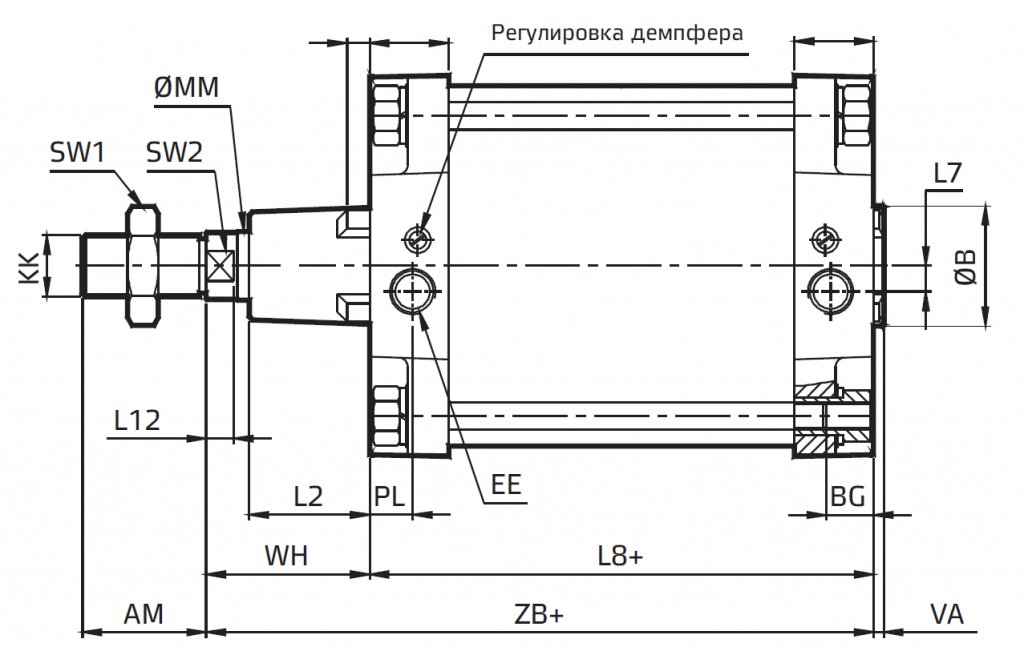

Базовый цилиндр
+ Добавить ход
Диаметр поршня Ø
KK
AM
ММ
SW2
L12
SW1
В e11
VD
VA
L2
E макс.
G
TG
RT
BG мин.
EE
PL
L7
WH ± 2,2
ZB
L8
Доп. ход
250
M42x2
84
50
46
20
65
90
12
10
75
272
56
220
M20
25
G1
31
25
105
305 ±2
200 ±1,6
+5 0

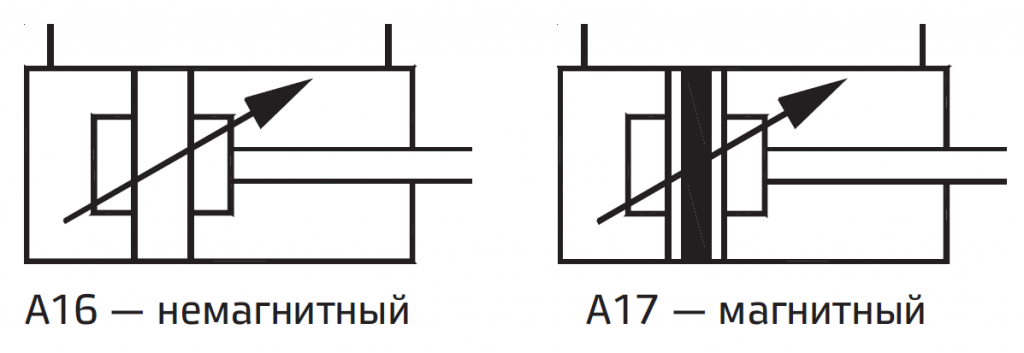

Виды монтажа пневмоцилиндра серии A16, A17

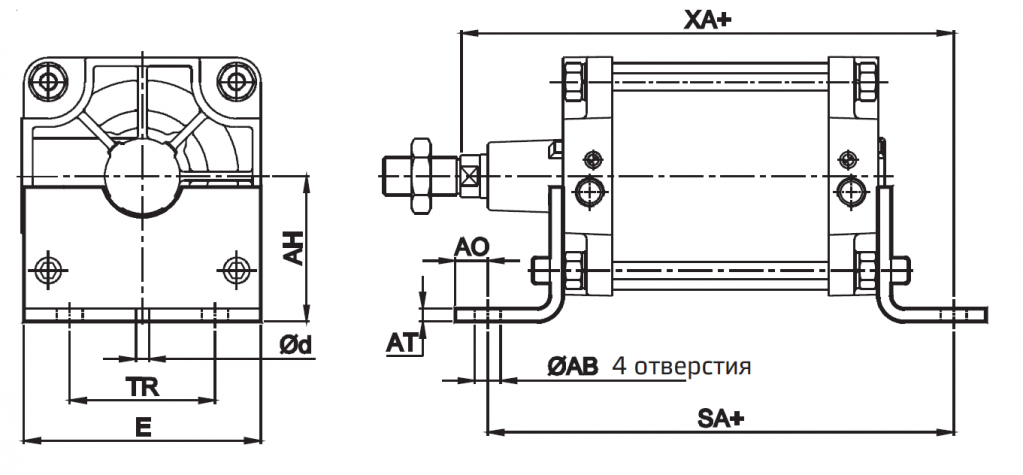

Монтаж на лапах
+ Добавить ход
Диаметр поршня Ø
TR ±0,3
AB H14
AH JS16
AO макс.
AT
E
SA ±2
d*
XA ±2
250
165
28
165
35
20
265
350
11,8
380
* Подходит для рассверловки

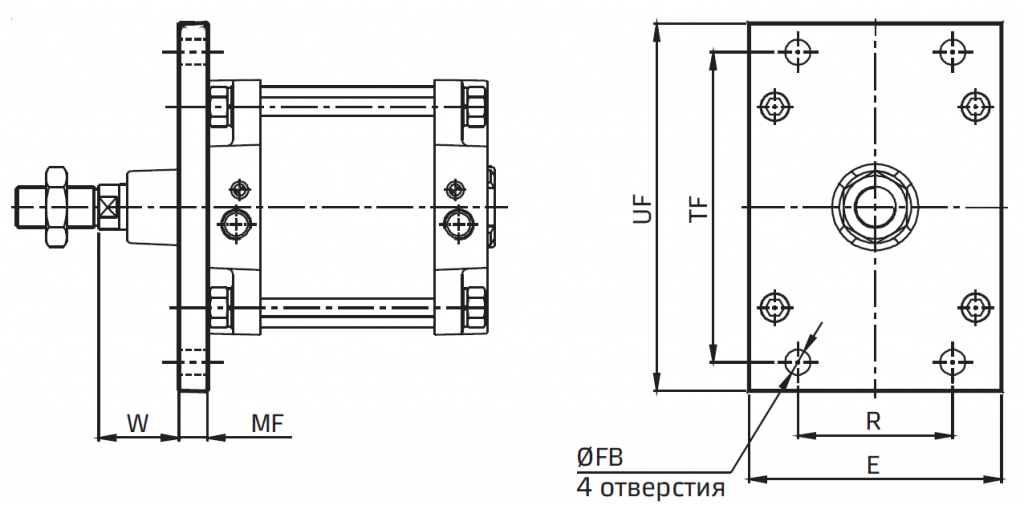

Передний фланец + Добавить ход
Диаметр поршня Ø
TF ±0,7
R ±0,5
FB H13
MF
UF
E
W ±2,5
250
330
165
26
25
390
265
80

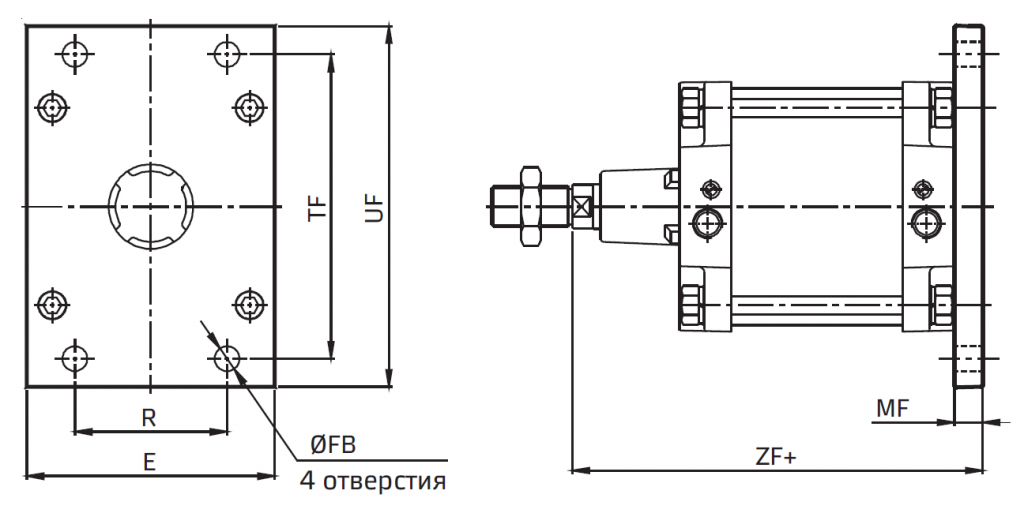

Задний фланец + Добавить ход
Диаметр поршня Ø
TF ±0,7
R ±0,5
FB H13
MF
UF
E
ZF ±2
250
330
165
62
25
390
265
330

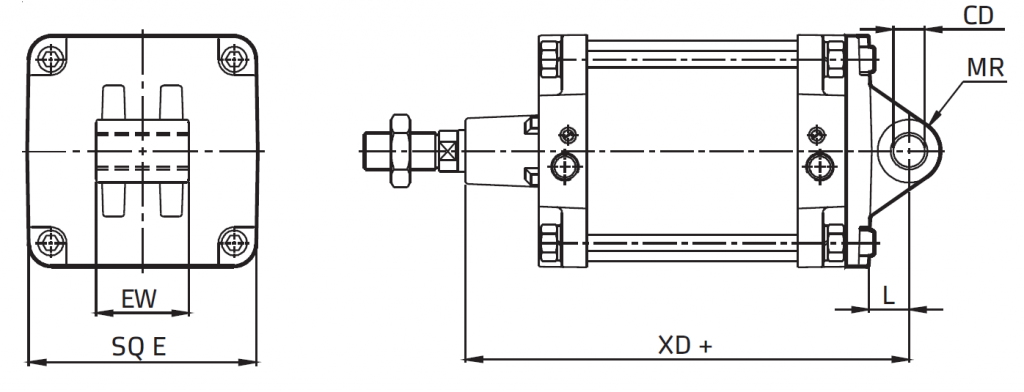

Задняя проушина + Добавить ход
Диаметр поршня Ø
CD H9
EW
Доп.
L мин.
MR макс.
E макс.
ХD ±2
250
40
11
-0,5 -1,2
45
41
270
375

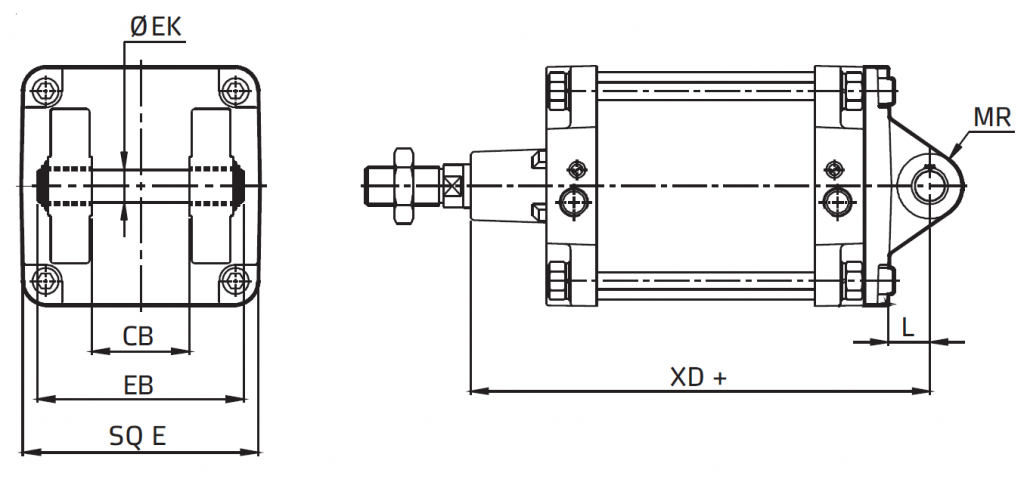

Задняя вилка + Добавить ход
Диаметр поршня Ø
EK e9
L мин.
MR макс.
EB макс.
CB H14
E макс.
XD ±2
250
40
45
41
220
110
270
375

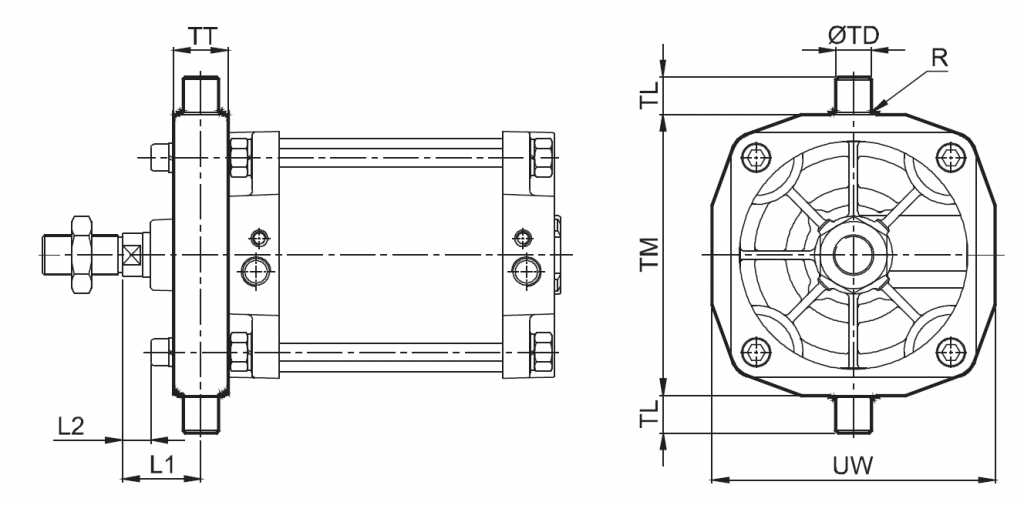

Передняя цапфа
+ Добавить ход
Диаметр поршня Ø
TD e9
TL h14
TM h14
UW
TT
R
L1 ±2,5
L2 приблиз.
250
40
40
320
318
60
3,2
75
21

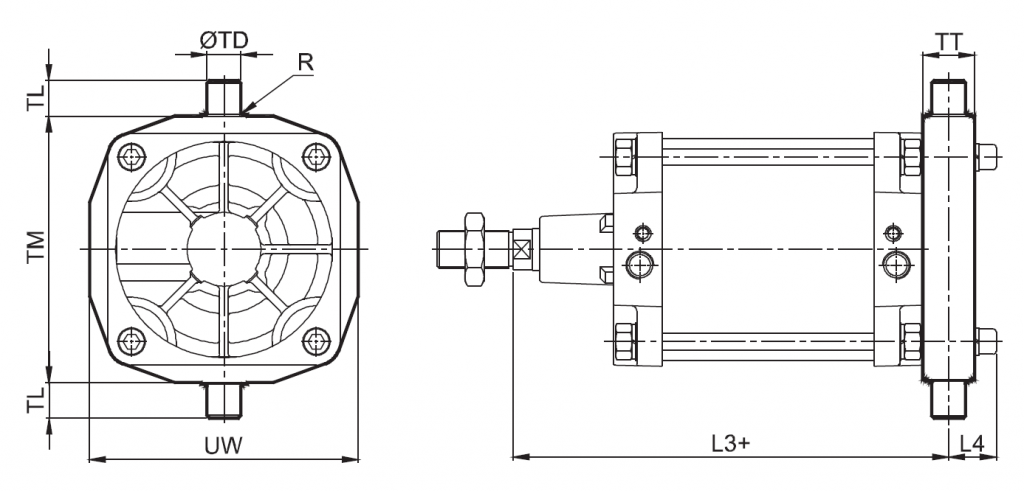

Задняя цапфа + Добавить ход
Диаметр поршня Ø
TD e9
TL h14
TM h14
UW
TT
R
L3 ±1,8
L4
250
40
40
320
318
60
3,2
335
54

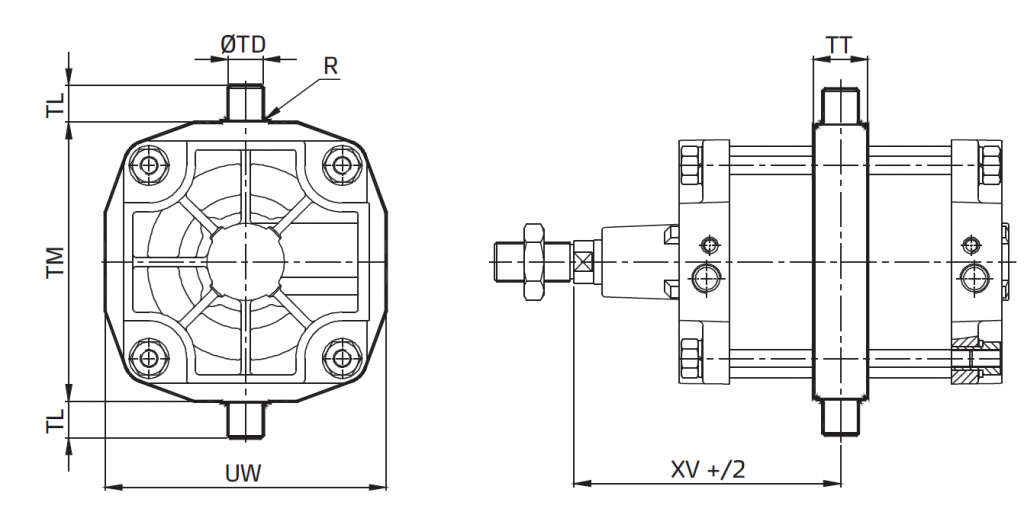

Центральная цапфа + Добавить ход
Диаметр поршня Ø
TD e9
TL h14
TM h14
UW
TT
R
XV ±2,5
250
40
40
320
318
60
3,2
205
Примечание: цилиндр с центральной цапфой изготавливается на заводе,обращайтесь к своему менеджеру
Дополнительные принадлежности для пневмоцилиндра серии A16, A17

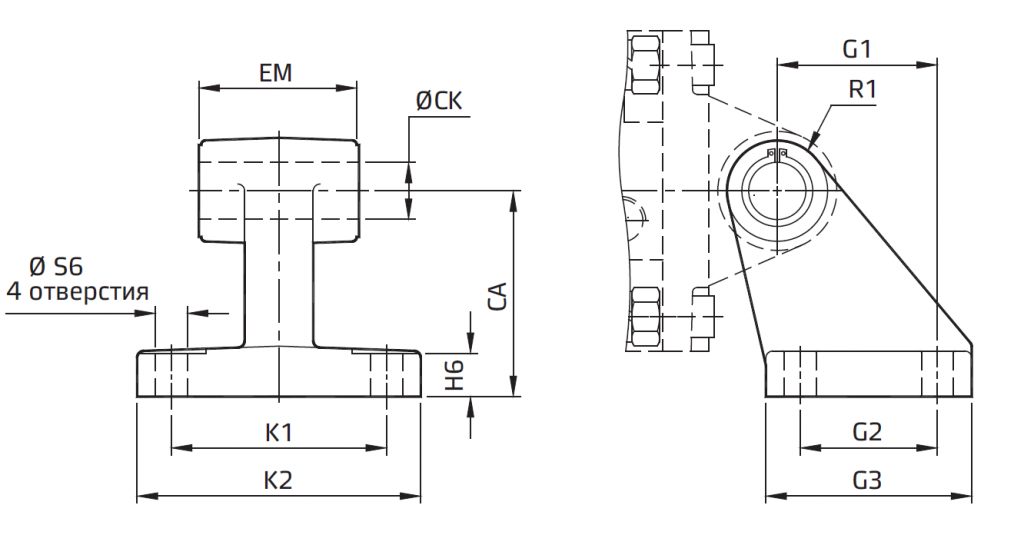

Опора угловая
Диаметр поршня Ø
K1 Js14
G2 Js14
S6 H13
CA Js15
CK H9
EM
Доп.
G1 Js14
H6
R1 макс.
K2
G3
Код для заказа @
250
150
110
22
165
40
110
-0,5 -1,5
128
32
45
200
160
AA0250
@ Подходит для цилиндра с вилкой

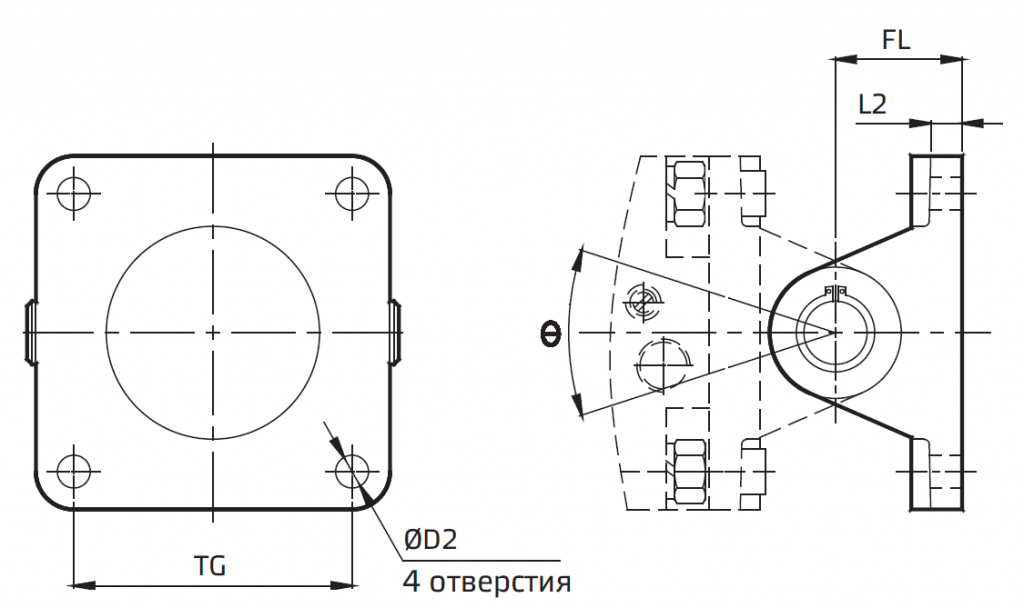

Кронштейн для настенного монтажа
Диаметр поршня Ø
TG
D2
L2
FL ± 0,2
Θ°
Код для заказа @
Код для заказа #
250
220
22
11
70
80
AV0250
AW0250
@ Подходит для цилиндра с задней проушиной # Подходит для цилиндра с задней вилкой

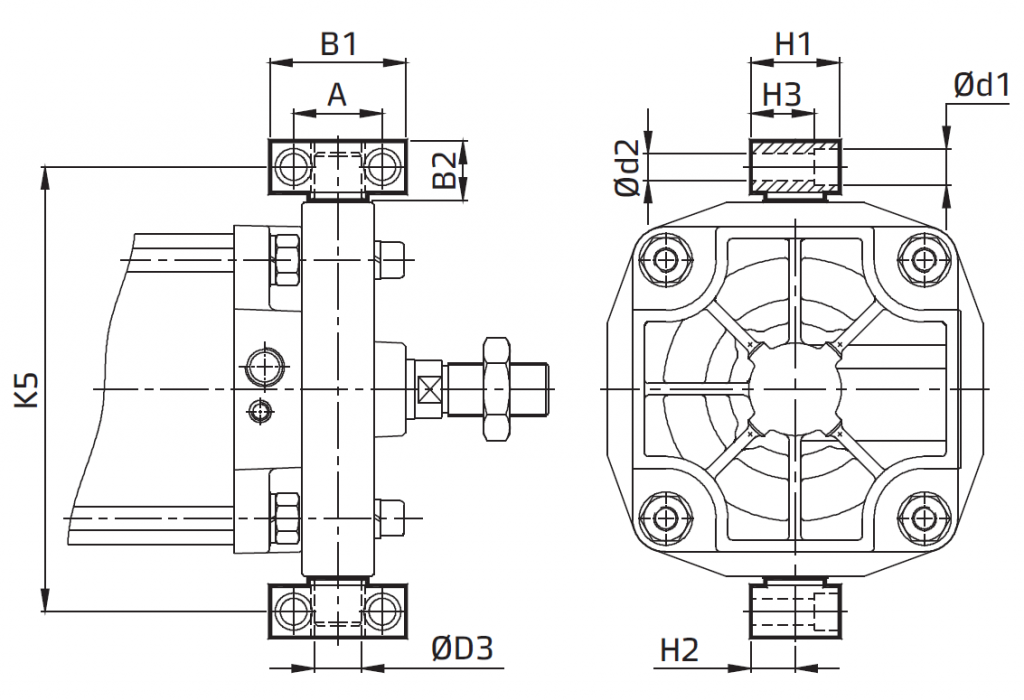

Кронштейн цапфы
Диаметр поршня Ø
B1
B2
A
d1
d2 H13
d3 H9
H1
H2
H3
K5
Код для заказа
250
140
50
90 ±0,3
32
22
40
70
35 ±0,2
48
375
AT0250

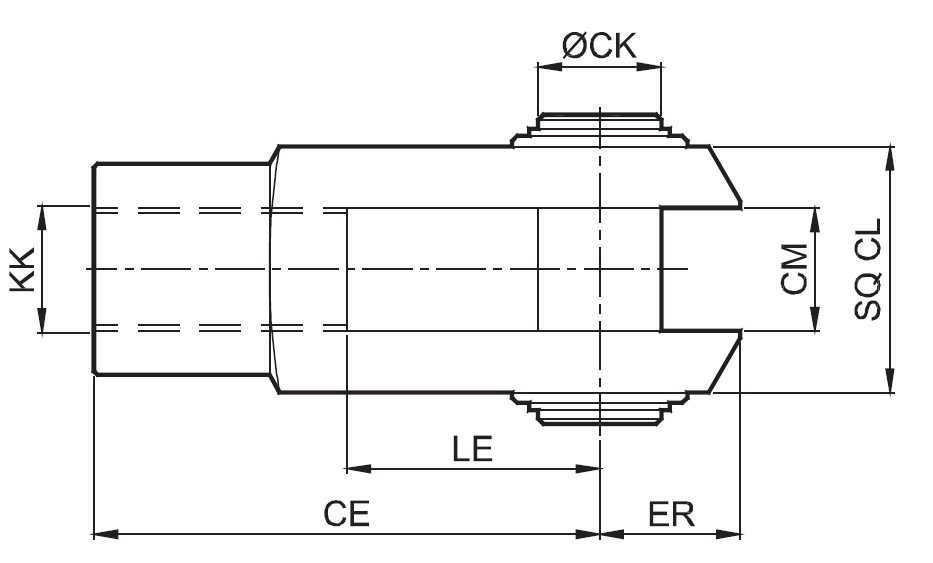

Вилка штока (ISO 8140)
Диаметр поршня Ø
KK
CE
CK f8
CM B12
LE
ER макс.
CL
Код для заказа
250
M42x2
168
40
40
86
77
85
AF040
Наконечник штока со сферическим шарниром (ISO 8139)
Диаметр поршня Ø
KK
CN H9
T
EN h12
CE
LE мин
ER макс.
AX
SW
Z
Код для заказа
250
M42x2
40
33
49
142
46
45
60
55
15°
AP040
Дополнительные принадлежности для цилиндров с магнитом в поршне серии A17

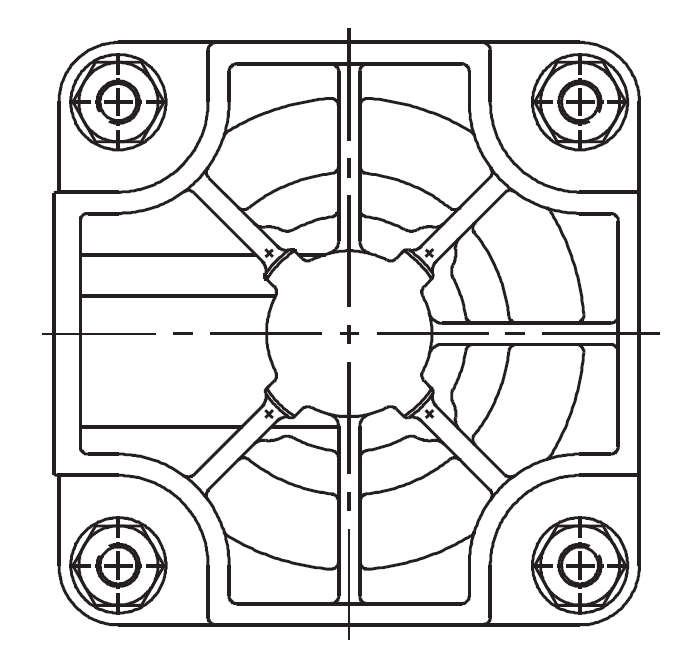

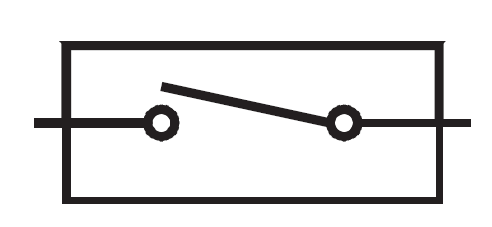

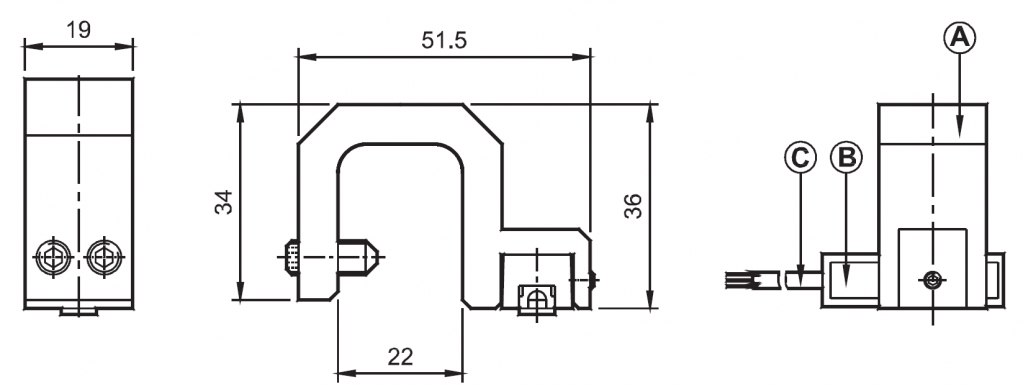

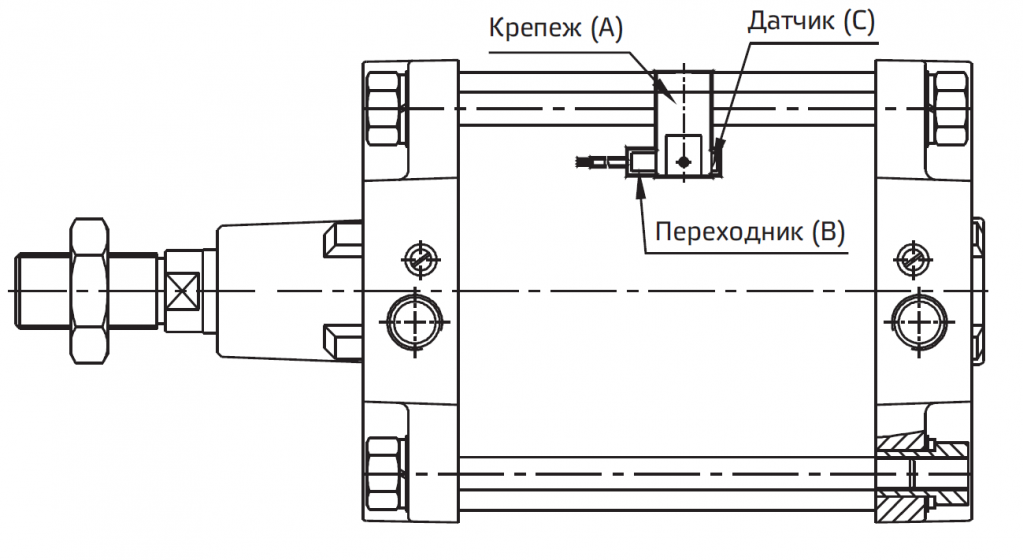

Герконовый датчик положения поршня
Функция Герконовый датчик и крепление в сборе устанавливаются на пневматический цилиндр (серия A17, A19) для определения положения поршня. Поршень цилиндра оснащен постоянным магнитом, который активирует герконовый датчик при приближении к нему. Герконовый датчик замыкает цепь, подавая электрический сигнал, который можно использовать. Точность определения положения зависит от скорости движения поршня.
