Базовый цилиндр, монтаж на лапах, передний фланец, задний фланец, проушина, вилка, вилка со шкворнем, центральная цапфа, передняя цапфа, задняя цапфа
Принадлежности
Опора угловая, кронштейн для настенного монтажа, кронштейн цапфы, вилка штока, позиционер штока, наконечник штока со сферическим шарниром
Особенности
Регулируемое демпфирование на обоих концах.
Большой выбор креплений.
Низкое трение.
Длительный срок службы.
Опционально – стойкость к воздействию высоких температур
(уплотнения FPM), не более 150° C.
Опционально – шток и гайка из нержавеющей стали (SS 304).
Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)
Диаметр поршня Ø (в мм)
Ø штока (в мм)
Рабочее давление в бар
2
3
4
5
6
7
8
9
10
Ø 125
32
Выдвижение
2209
3313
4417
5522
6626
7731
8835
9940
11044
Втягивание
2064
3096
4128
5160
6192
7224
8256
9288
10320
Ø 160
40
Выдвижение
3619
5428
7238
9047
10857
12666
14476
16286
18095
Втягивание
3392
5089
6785
8482
10178
19792
13571
15268
16964
Ø 200
40
Выдвижение
5654
8482
11309
14137
16964
19792
22619
25446
28274
Втягивание
5428
8143
10857
13571
16286
19000
21714
24429
27143
(Вышеуказанные значения приведены с учетом потери на трение)

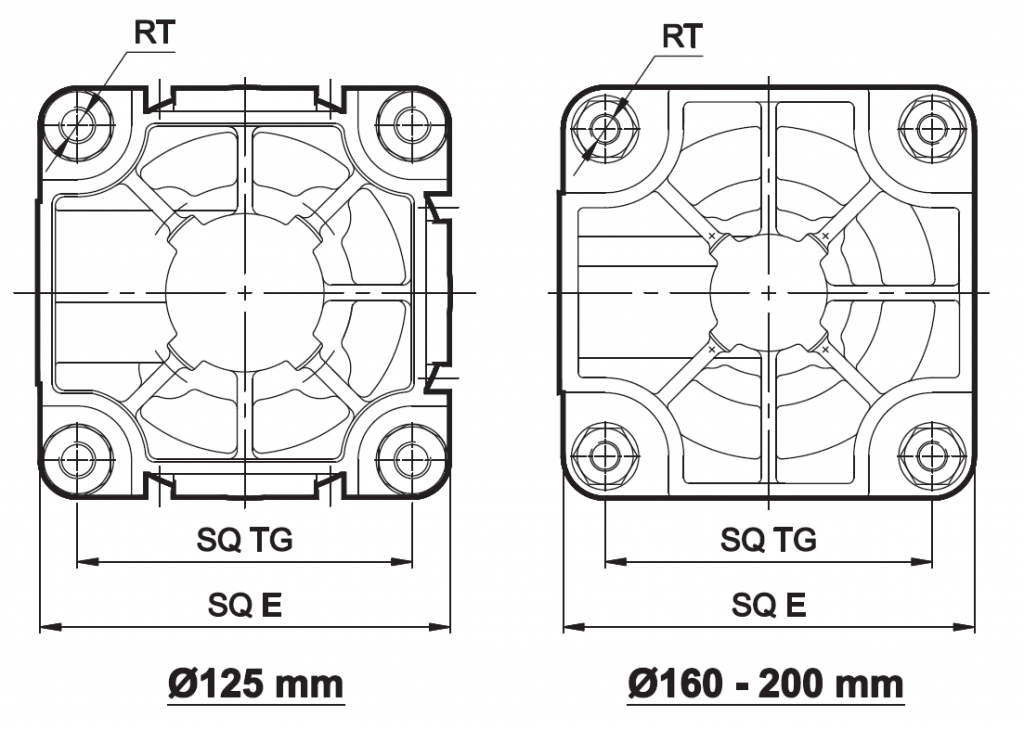

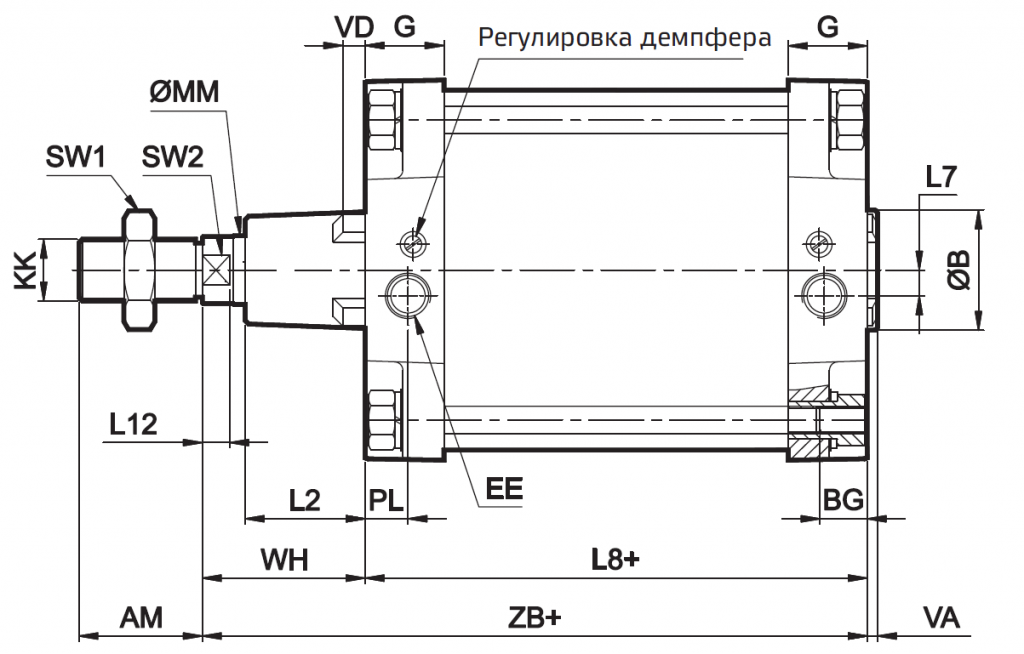

Базовый цилиндр
+ Добавить ход ++ Добавить двойной ход
Диаметр поршня Ø
KK
AM
ММ
SW2
L12
SW1
В e11
VD
VA
L2
E макс.
G
TG
RT
BG мин.
EE
PL
L7
WH ± 2,2
ZB
L8
Доп. ход
125
M27x2
54
32
27
13
41
60
6
6
50,5
142
44
110
M12
20
G1/2
20
12
65
225 ±1,2
160 ±1,0
+4 0
160
M36x2
72
40
36
16
55
65
8
6
60
182
51
140
M16
24
G3/4
26
15
80
260 ±1,5
180 ±1,1
200
M36x2
72
40
36
16
55
75
8
6
70
222
46
175
M16
24
G3/4
25
15
95
180 ±1,5
225 ±1,6
Виды монтажа пневмоцилиндра серии A16, A17

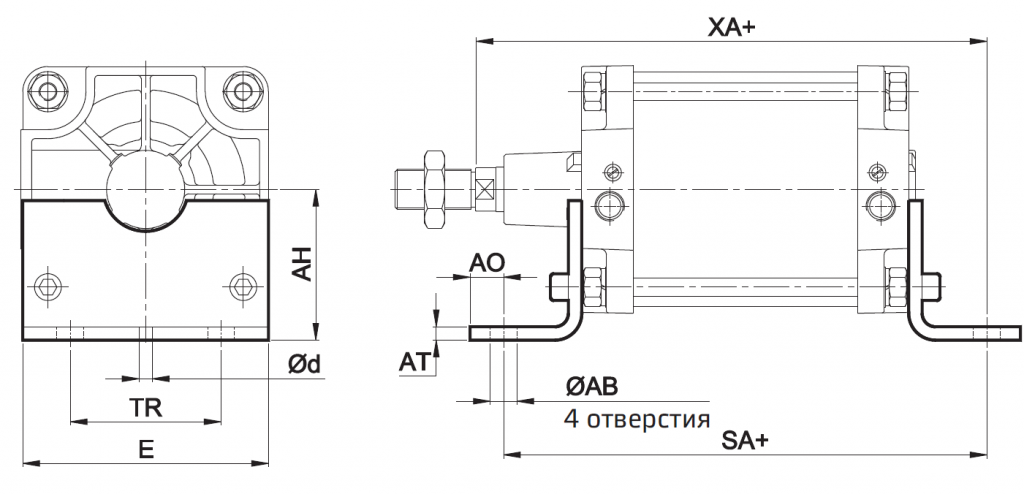

Монтаж на лапах
+ Добавить ход
Диаметр поршня Ø
TR ±0,3
AB H14
AH JS16
AO макс.
AT
E
SA ±2
d*
XA ±2
Код для заказа
125
90
16,5
90
17
8
142
250
11,8
270
ML0125
160
115
18,5
115
17
10
182
300
11,8
320
ML0160
200
135
24
135
30
12
222
320
11,8
345
ML0200
* Подходит для рассверловки

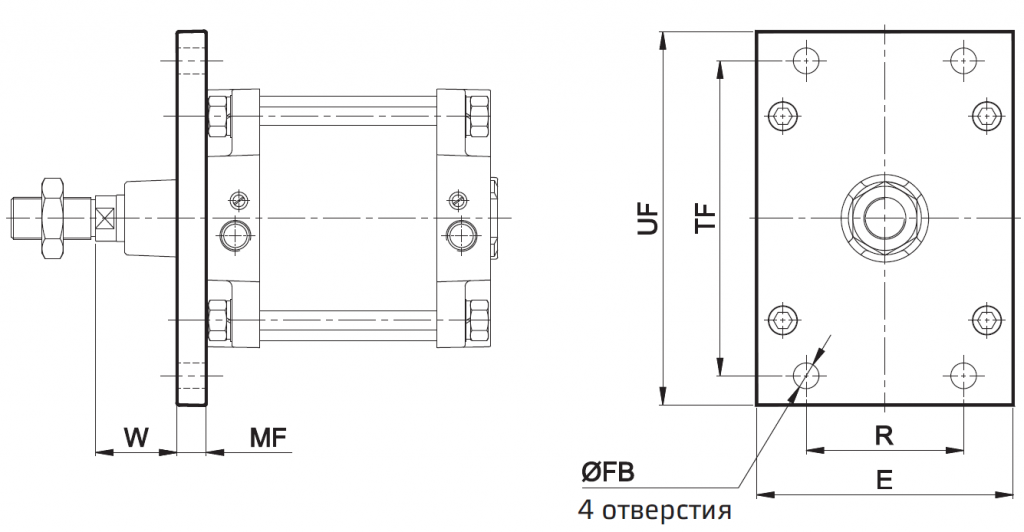

Передний фланец + Добавить ход
Диаметр поршня Ø
TF ±0,3
R ±0,3
FB H13
MF
UF
E
W ±2,5
Код для заказа
125
180
90
16
20
211
142
45
MF0125
160
230
115
18
20
276
182
60
MF0160
200
270
135
22
25
320
222
70
MF0200

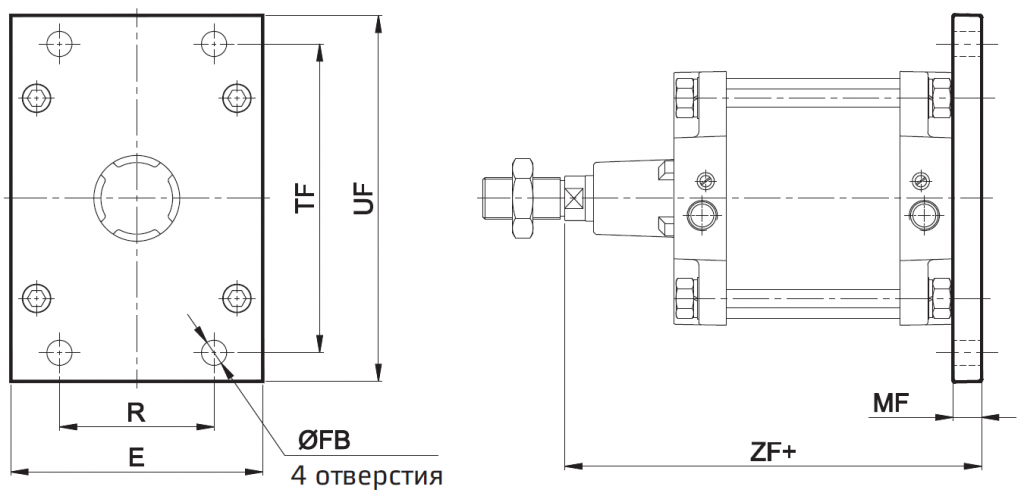

Задний фланец + Добавить ход
Диаметр поршня Ø
TF ±0,3
R ±0,3
FB H13
MF
UF
E
ZF ±2
Код для заказа
125
180
90
16
20
211
142
245
MF0125
160
230
115
18
20
276
182
280
MF0160
200
270
135
22
25
320
222
300
MF0200

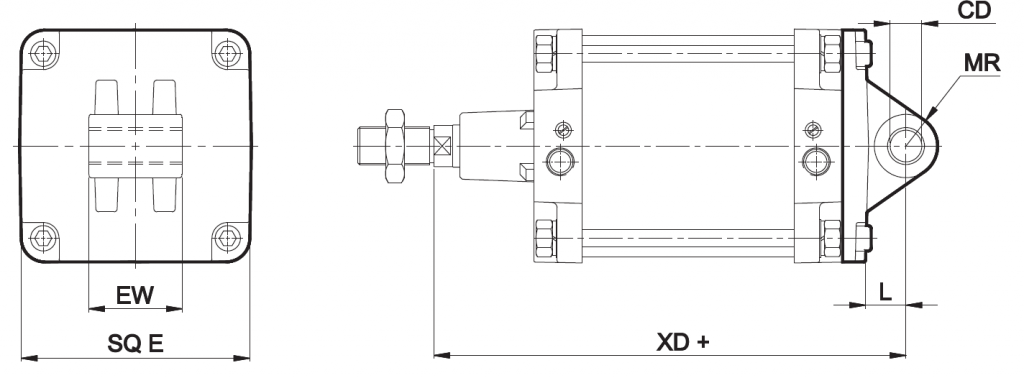

Проушина + Добавить ход
Диаметр поршня Ø
CD H9
EW
Доп.
L мин.
MR макс.
E макс.
XD ±2
Код для заказа
125
25
70
-0,5 -1,2
30
26
142
275
MS0125
160
30
90
35
31
182
315
MS0160
200
30
90
35
31
222
335
MS0200

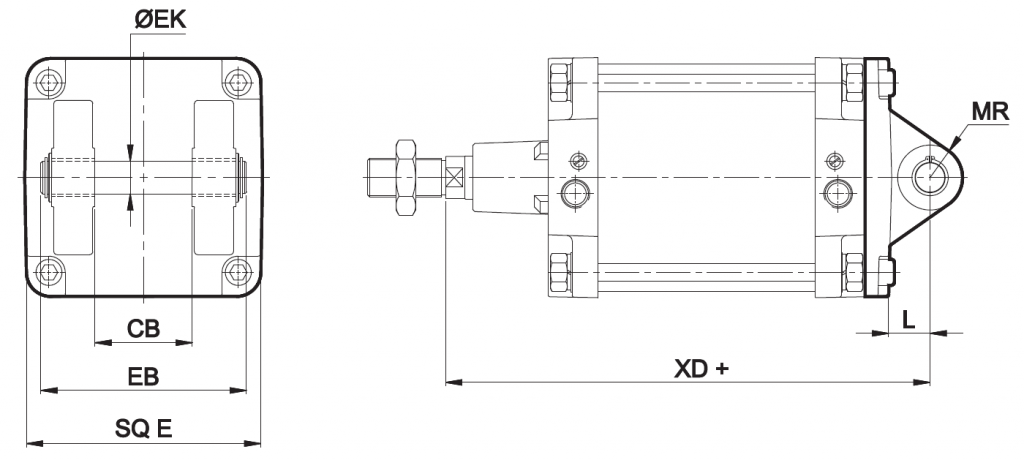

Вилка + Добавить ход
Диаметр поршня Ø
EK e9
L мин.
MR макс.
EB макс.
CB H14
E макс.
XD ±2
Код для заказа
125
25
30
26
148
70
142
275
MD0125
160
30
35
31
191
90
182
315
MD0160
200
30
35
31
191
90
222
335
MD0200
Вилка со шкворнем + Добавить ход
Диаметр поршня Ø
JK h9
CG h9
R1
MR макс.
SQ E
XD
Доп.
Код для заказа
125
30
37
42
30
142
275
±2
MK0125
160
35
43
46
36
182
315
MK0160

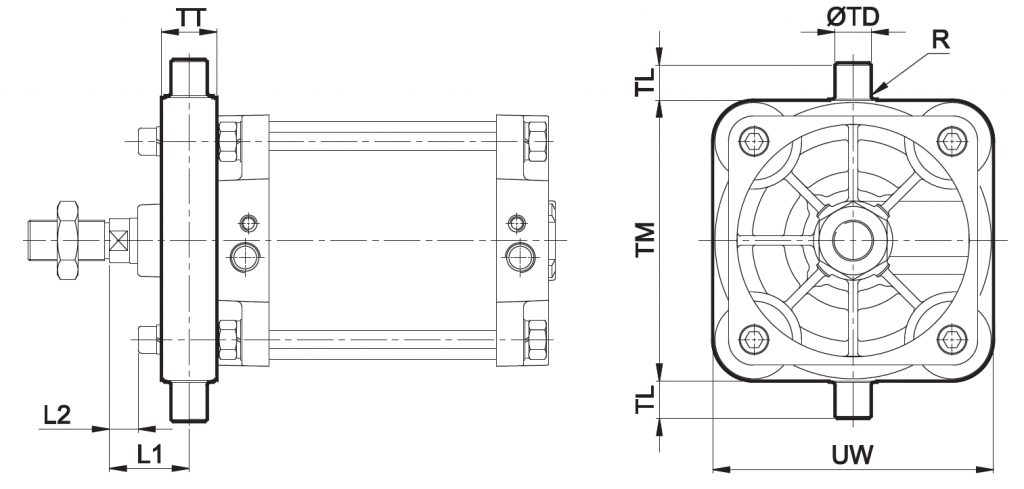

Передняя цапфа + Добавить ход
Диаметр поршня Ø
TD e9
TL h14
TM h14
UW
TT
R
L1 ±2,5
L2 приблиз.
Код для заказа
125
25
25
160
155
44
2
43
6,5
MT0125
160
32
32
200
195
49
2,5
55,5
11,5
MT0160
200
32
32
250
248
49
2,5
70,5
26,5
MT0200

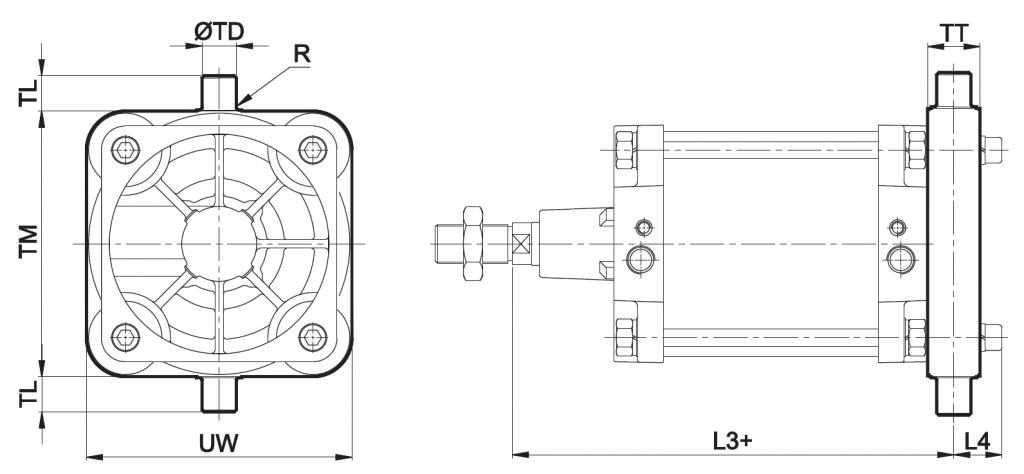

Задняя цапфа
+ Добавить ход
Диаметр поршня Ø
TD e9
TL h14
TM h14
UW
TT
R
L3 ±1,8
L4
Код для заказа
125
25
25
160
155
44
2
247
36,5
MT0125
160
32
32
200
195
49
2,5
284,5
44
MT0160
200
32
32
250
248
49
2,5
299,5
44
MT0200

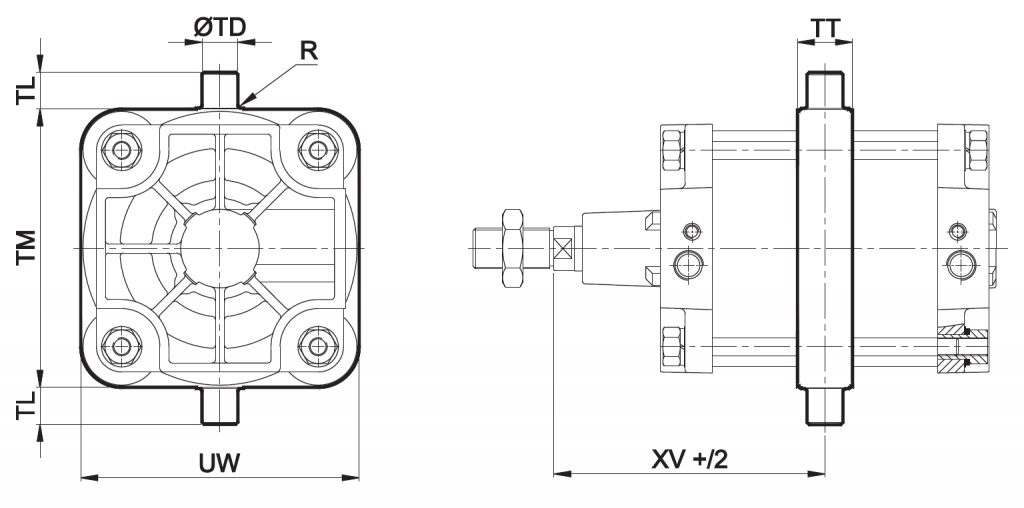

Центральная цапфа + Добавить ход
Диаметр поршня Ø
TD e9
TL h14
TM h14
UW
TT
R
XV ±2,5
125
25
25
160
155
44
2
145
160
32
32
200
195
49
2,5
170
200
32
32
250
248
49
2,5
185
Примечание: цилиндр с центральной цапфой изготавливается на заводе, обращайтесь в компанию JANATICS - H.O
Дополнительные принадлежности для пневмоцилиндра серии A16, A17

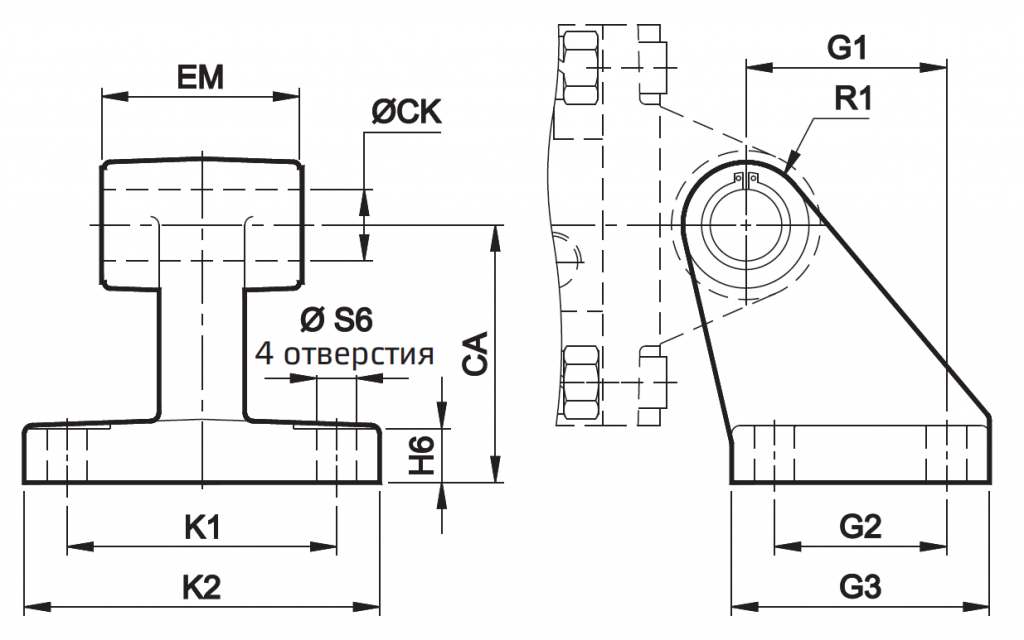

Опора угловая
Диаметр поршня Ø
K1 JS14
G2 Js14
S6 H13
CA Js15
CK H9
EM
Доп.
G1 Js14
Доп.
H6
R1 макс.
K2
G3
Код для заказа
125
94
60
14
90
25
70
-0,5 -1,5
70
±0,2
20
23,5
124
90
AA0125
160
118
88
14
115
30
90
97
25
31,5
156
126
AA0160
200
122
90
18
135
30
90
105
±0,3
30
31,5
162
130
AA0200
@ Подходит для цилиндра с вилкой

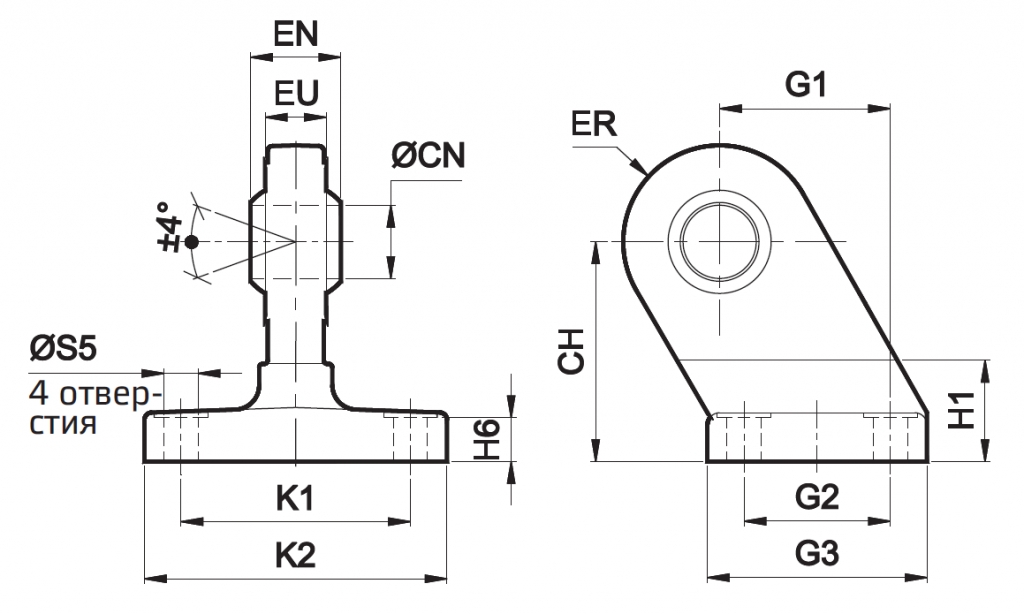

Опора угловая со сферическим шарниром
Диаметр поршня Ø
K1 Js14
G2 Js 14
S5 H13
CH Js15
CN H17
EU макс.
G1 Js14
H6
ER макс.
K2
G3
EN -0,1
L5
H1 макс.
Код для заказа
125
94
60
14
90
30
25
70
20
40
124
90
37
2
50
AB1125
@ Подходит для цилиндра с вилкой со шкворнем

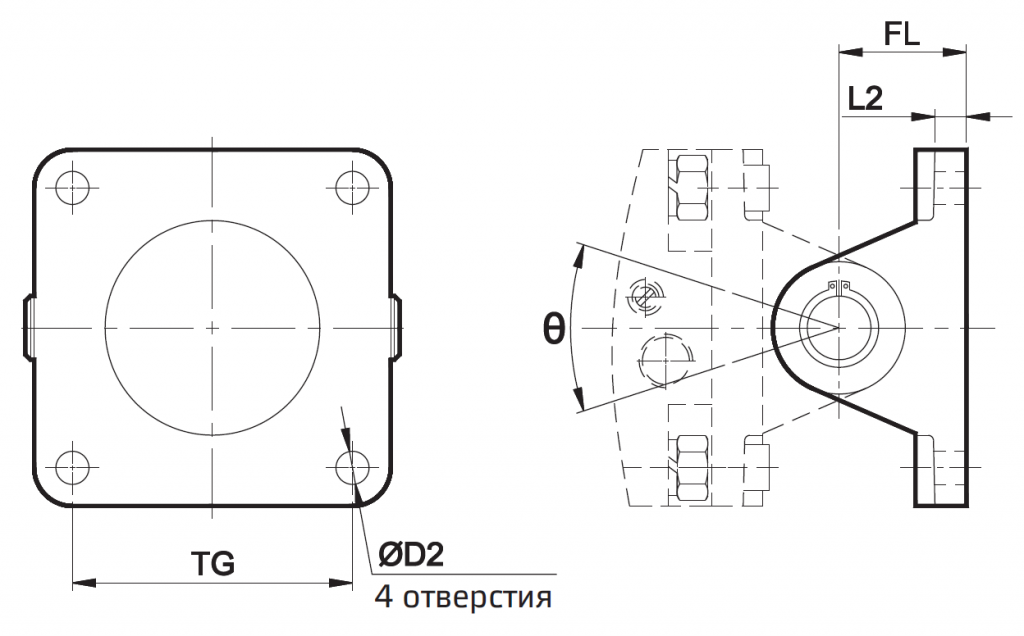

Кронштейн для настенного монтажа
Диаметр поршня Ø
TG
D2
L2
FL
Θ°
Код для заказа @
Код для заказа #
125
110
13
10
50 ±0,2
80
AV0125
WA0125
160
140
17
10
55 ±0,2
80
AV0160
AW0160
200
175
17
11
60 ±0,2
90
AV0200
AW0200
@ Подходит для цилиндра с задней проушиной # Подходит для цилиндра с задней вилкой

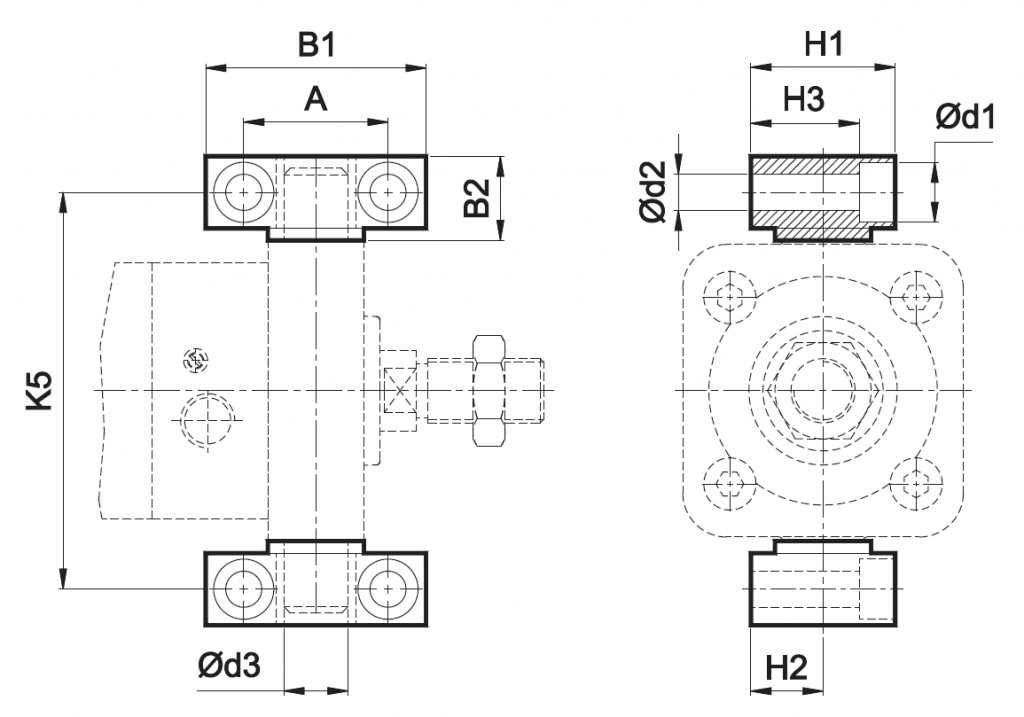

Кронштейн цапфы
Диаметр поршня Ø
B1
B2
A
d1
d2 H13
d3 H9
H1
H2
H3
K5 Js14
Код для заказа
125
75
28,5
50±0,2
20
14
25
50
25±0,1
37
192
MF0125
160
92
40
60±0,3
25
18
32
60
30±0,2
43
245
MF0160
200
92
40
60±0,3
25
18
32
60
30±0,2
43
295
MF0200

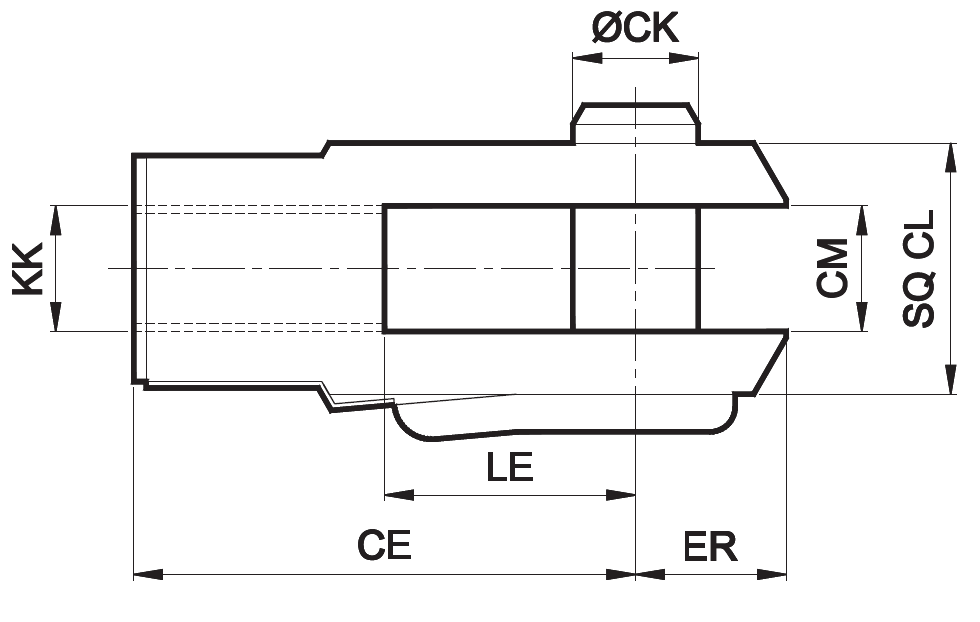

Вилка штока (ISO 8140)
Диаметр поршня Ø
KK
CE
CK f8
CM B12
LE
ER макс.
CL
Код для заказа
125
M27x2
110
30
30
55
45
55
AF030
160 и 200
M36x2
144
35
35
72
53
70
AF035

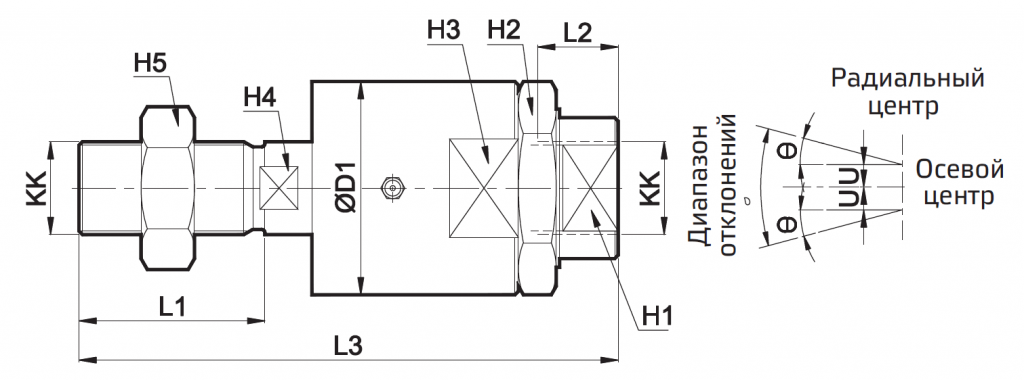

Позиционер штока
Диаметр поршня Ø
KK
L1
L2
L3
H1
H2
H3
H4
H5
ØD1
U
Θ°
Код для заказа
125
M27x2
54
42
157
41
55
55
24
41
62
1,5
5
AR027
160 и 200
M36x2
72
55
251
60
75
75
32
55
80
1,5
5
AR036

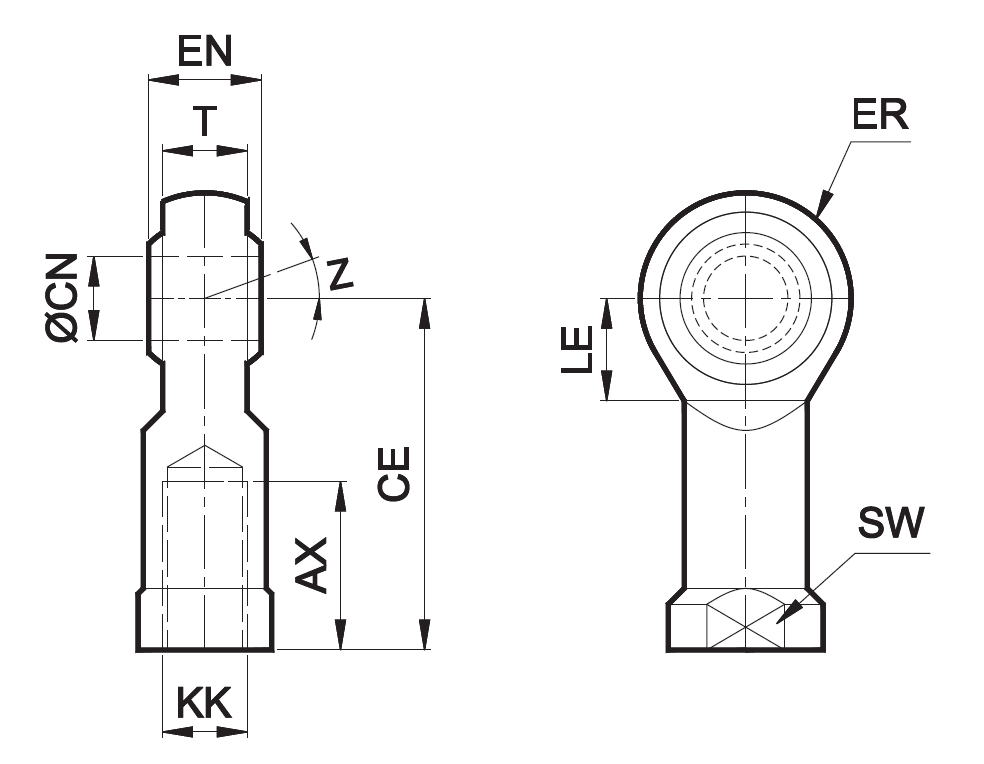

Наконечник штока со сферическим шарниром (ISO 8139)
Диаметр поршня Ø
KK
CN H9
T
EN h12
CE
LE мин
ER макс.
AX
SW
Z
Код для заказа
125
M27x2
30
25
37
110
36
35
51
41
15°
AP027
160 и 200
M26x2
35
28
43
125
41
40
56
50
AP036
Дополнительные принадлежности для магнитных цилиндров серии A17, A19

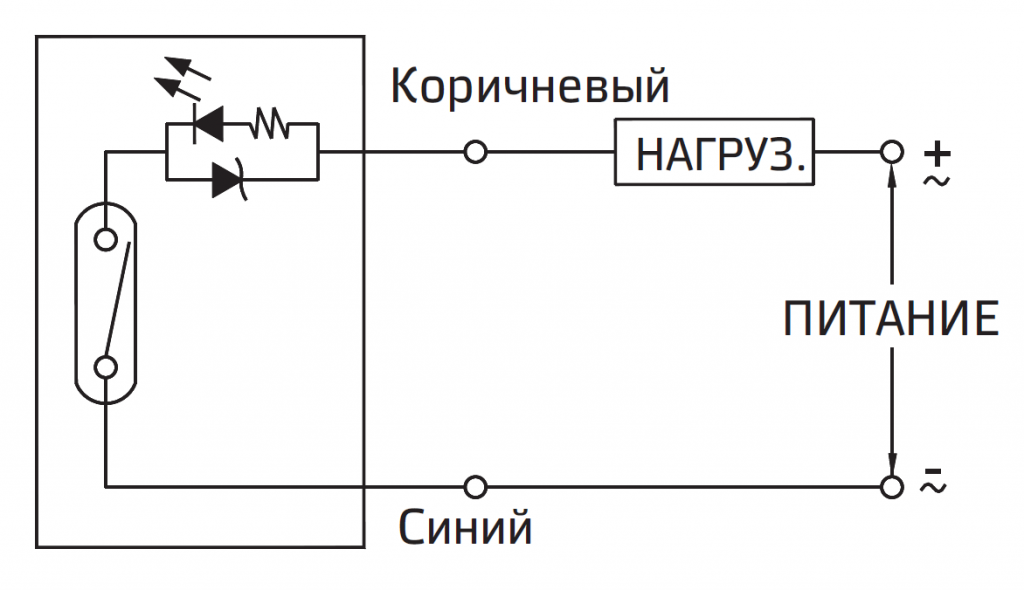

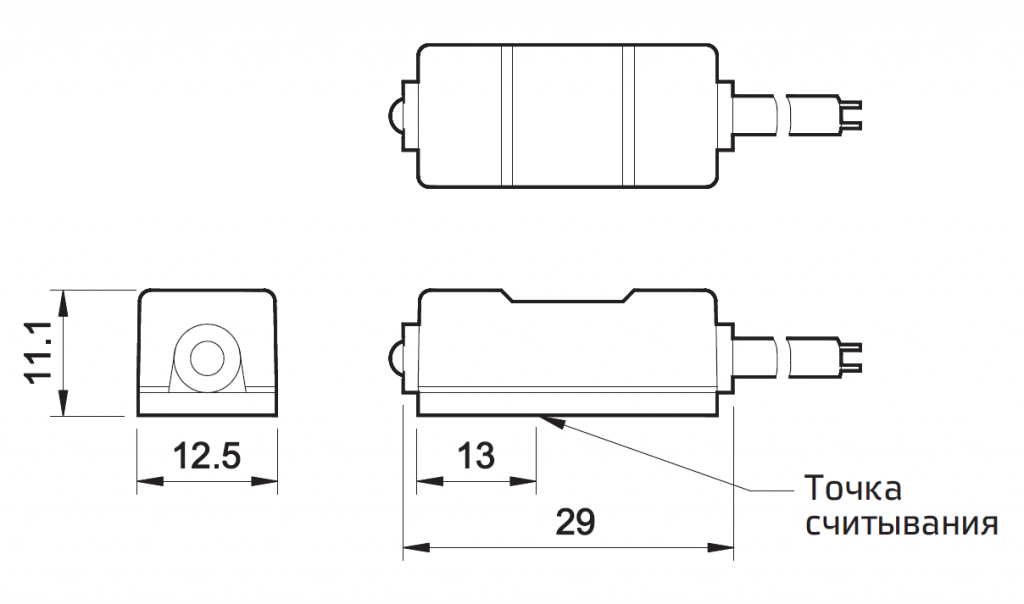

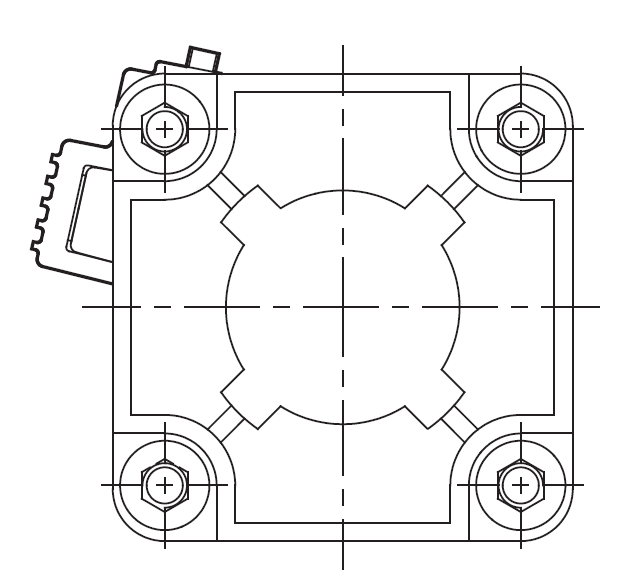

Герконовый датчик положения поршня Функция
Герконовый датчик и крепление в сборе устанавливаются на пневматический цилиндр (серия A17, A19) для определения положения поршня. Поршень цилиндра оснащен постоянным магнитом, который активирует герконовый датчик при приближении к нему. Герконовый датчик замыкает цепь, подавая электрический сигнал, который можно использовать. Точность определения положения зависит от скорости движения поршня.
Технические характеристики герконового датчика
Модель
880006
Рабочее напряжение
DC/AC 5–240 В
Максимальный ток
100 мА
Максимальная нагрузка
10 Вт
Перепад напряжения
макс. 3,5 В
Время отклика
вкл. + выкл. < 1 мс
Логическая схема переключения
Однополюсная группа размыкающих контактов, нормально разомкнутая
