Примечание: сила захвата — это сила открывающегося и закрывающегося захвата , расстояние точки захватывания которого составляет 30 мм, а давление срабатывания равно 5 бар.

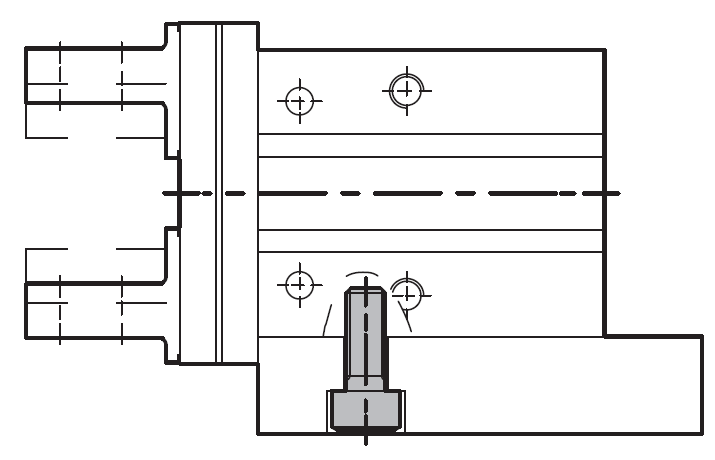

Вид монтажа
1. Использование резьбы в нижней части

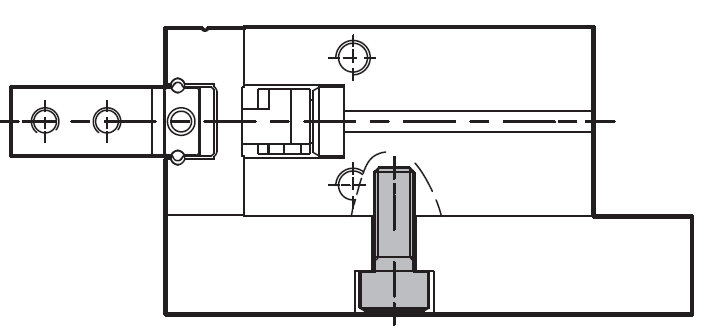

2. Использование резьбы на боковой стороне корпуса

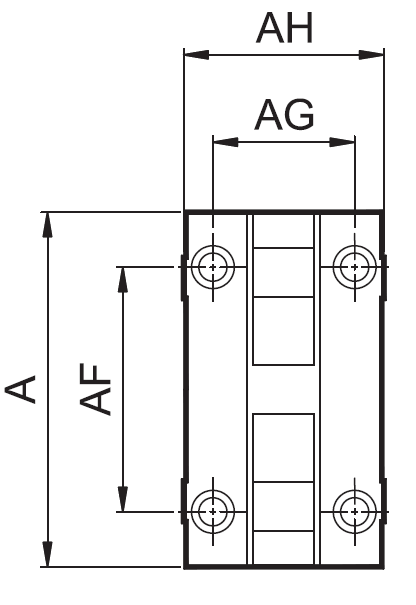

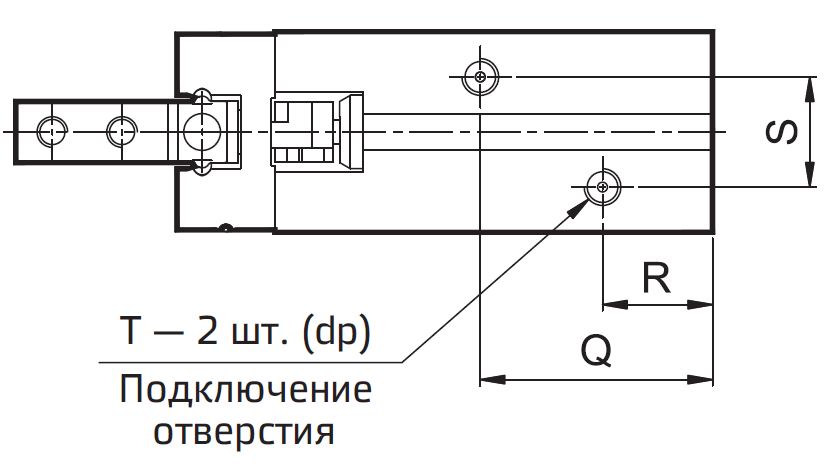

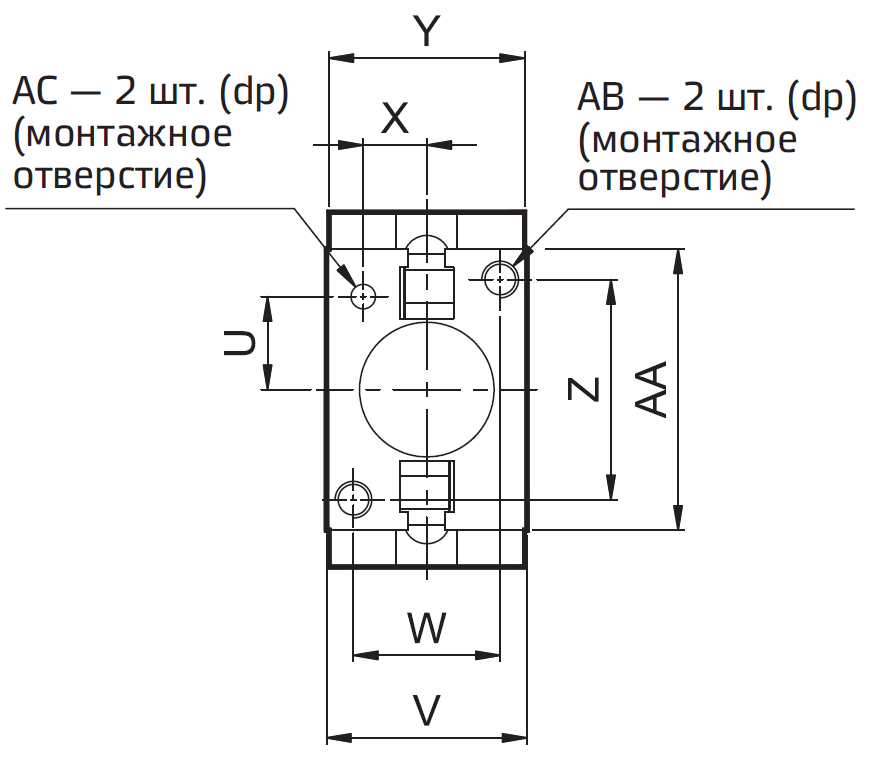

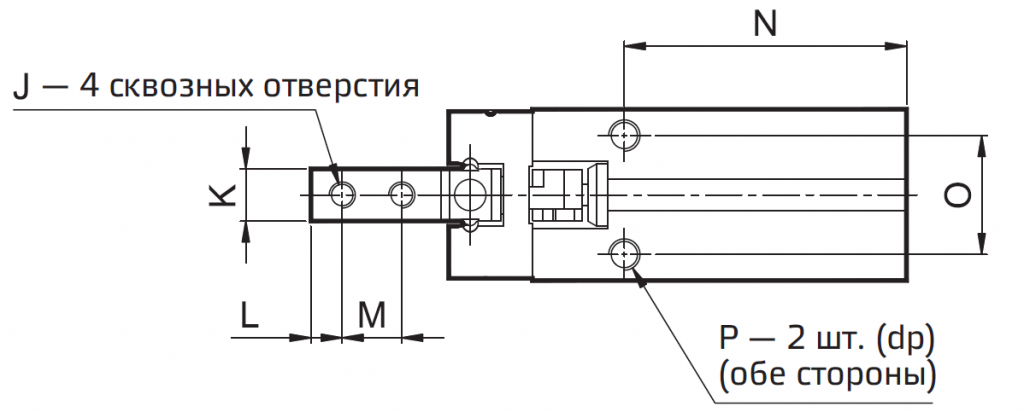

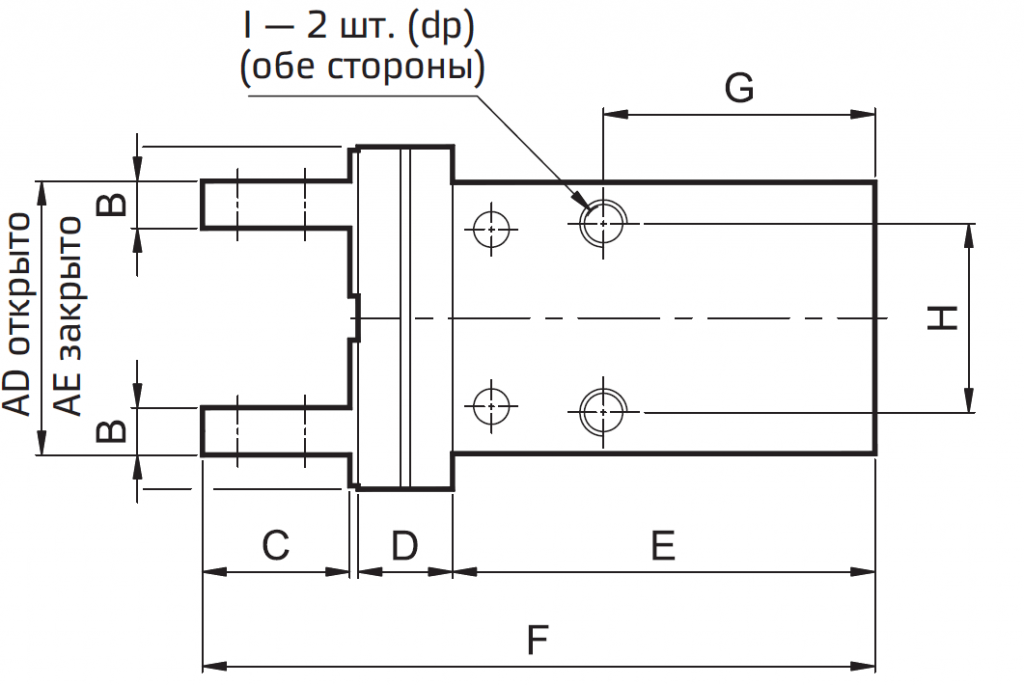

Основные размеры
Диаметр поршня(мм)
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
AG1P-10
29
4
12
8
35,8
57
23
16
M3x0,5Рx5,5dp
M2.5x0.45P
5
3
5,7
27
11,4
M3x0,5Px6dp
19
AG1P-16
38
5
15
9,5
40,5
67,3
24,5
24
M4x0,7Px8dp
M3x0,5P
8
4
7
30
16
M4x0,7Px4,5dp
19
AG1P-20
50
8
20
11,5
50,8
84,8
29
30
M5x0,8Px10dp
M4x0,7P
10
5
9
35
18,5
M5x0,8Px8dp
23
AG1P-25
63
10
25
13
61,6
102,7
30
36
M6x1Px12dp
M5x0,8P
12
6
12
36,5
22
M6x1Px10dp
23,5
AG1P-32
97
12
29
14
65
113
40
46
M6x1Px13dp
M6x1P
15
7
14
48
26
M6x1Px10dp
31
AG1P-40
119
14
36
16
82
139
49
56
M8x1,25Px13dp
M8x1,25P
18
9
17
58
32
M8x1,25Px13dp
38
Диаметр поршня (мм)
R
S
T
U
V
W
X
Y
Z
AA
AB
AC +0,03 +0,01
AD
AE
AF
AF
AH
AG1P-10
9
9
M3x0,5Рx5,5dp
7,6
16,4
12
5,2
16
18
23
M3x0,5Px6dp
Ø2x3dp
23,2
19,2
20
16
11,6
AG1P-16
7,5
13
M5x0,8Px8dp
11
23,6
15
6,5
23,2
22
30,6
M4x0,7Px8dp
Ø3x3dp
30,9
24,9
26,6
23,2
17
AG1P-20
10
15
M5x0,8Px8dp
16,8
27,6
18
7,5
27,2
32
42
M5x0,8Px10dp
Ø4x4dp
42,3
32,3
36
20
27,2
AG1P-25
10,5
20
M5x0,8Px8dp
21,8
33,6
22
10
33,2
40
52
M6x1Px12dp
Ø4x4dp
53,3
39,3
44
24,4
33,2
AG1P-32
11
24
M5x0,8Px8dp
23
40
26
12
39,6
46
60
M6x1Px13dp
Ø5x5dp
72
50
50,5
28,5
39,6
AG1P-40
12
28
M5x0,8Px8dp
29
48
32
14
47,6
56
72
M8x1,25Px15dp
Ø5x5dp
88
58
61
34
47,6

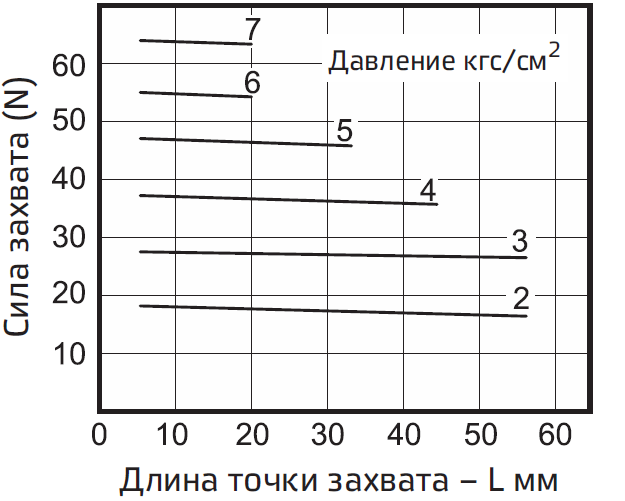

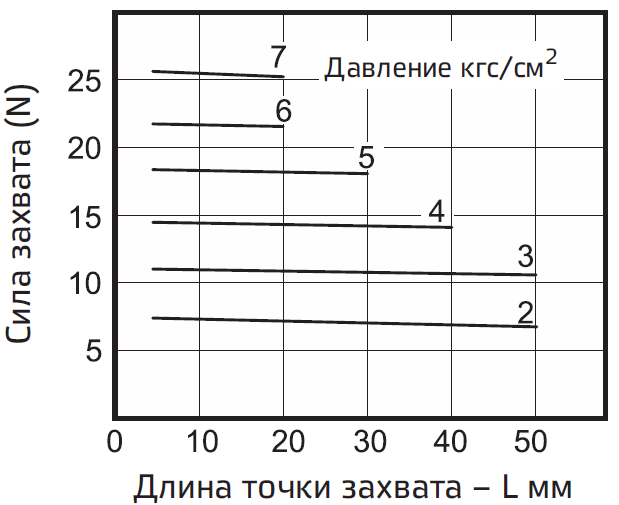

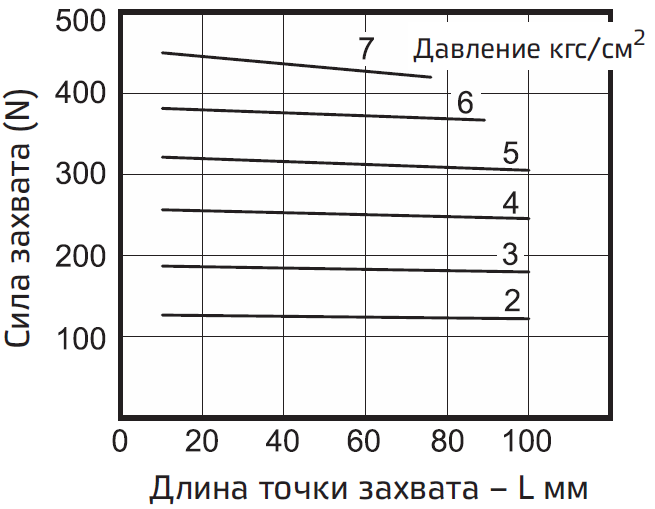

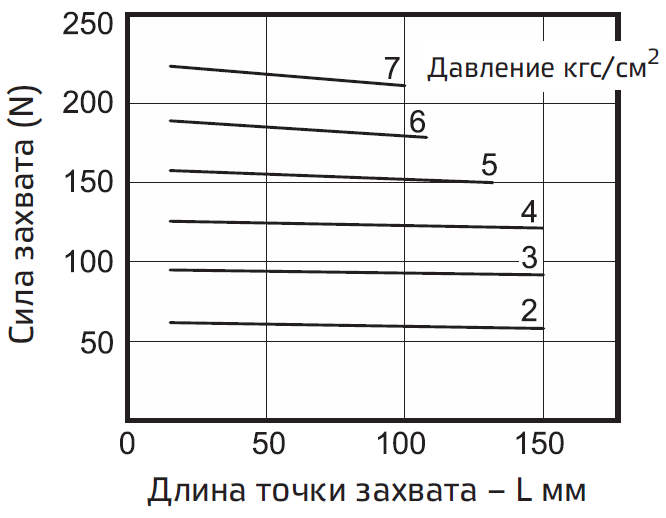

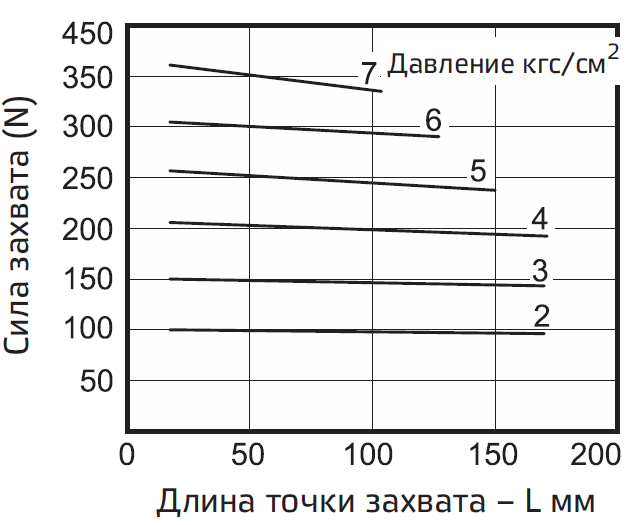

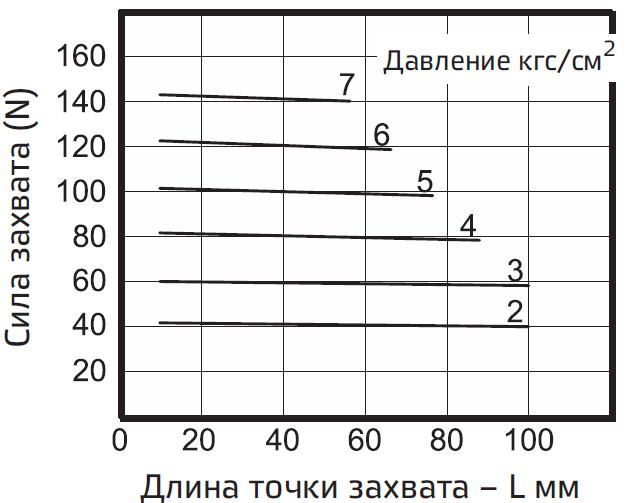

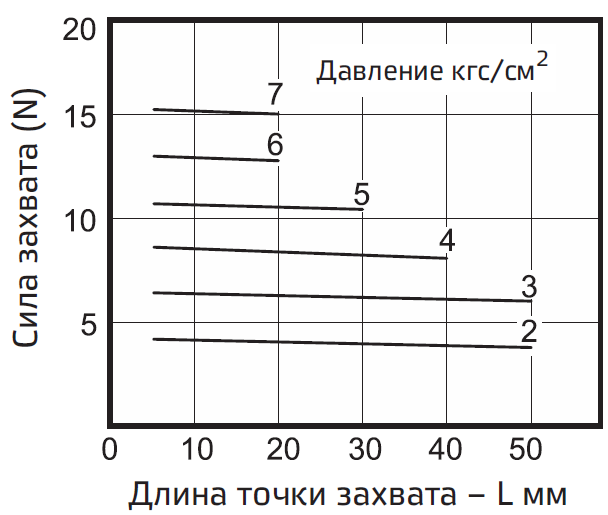

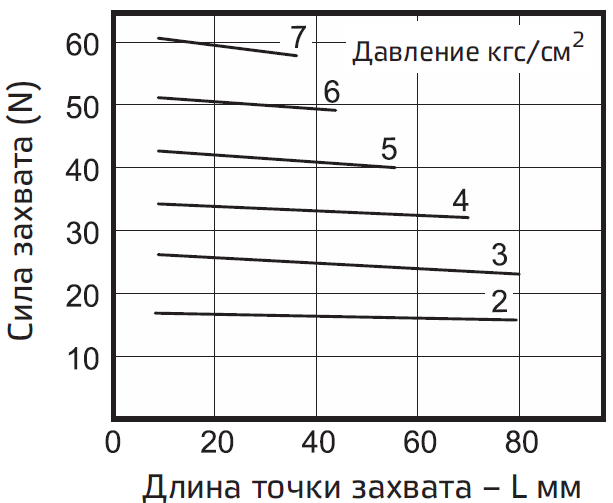

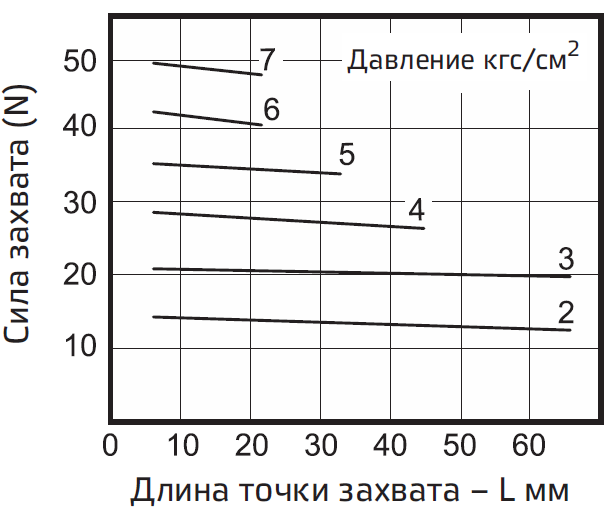

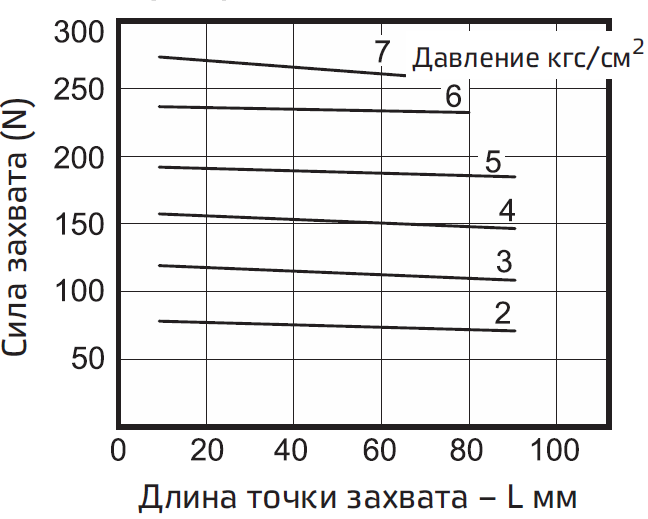

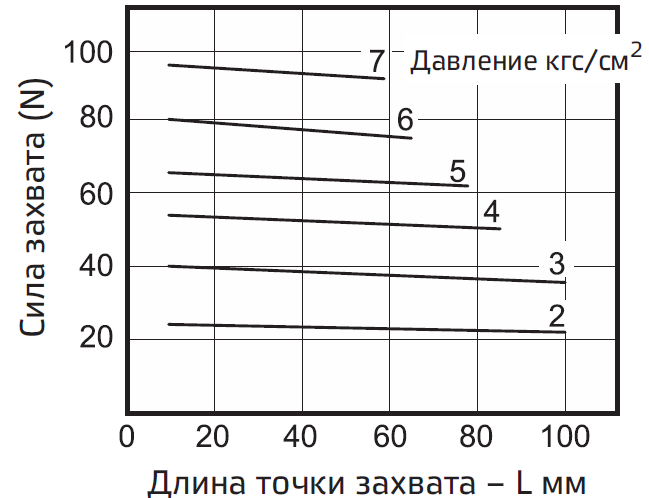

Наружный диаметр — характеристика силы захвата
AG1P-10
AG1P-16
AG1P-20
AG1P-25
AG1P-32
AG1P-40

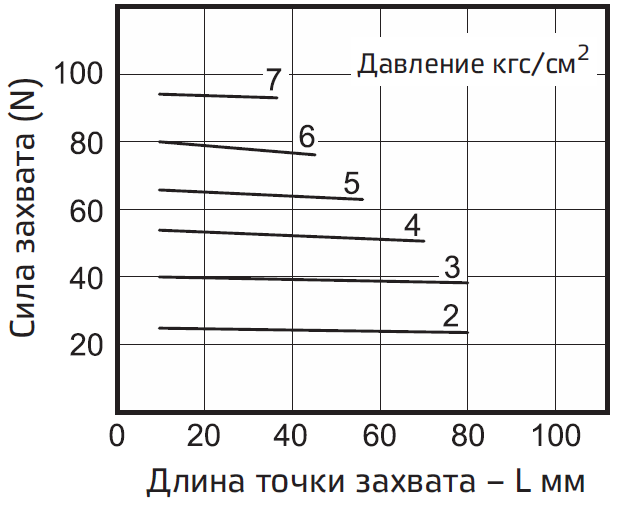

Внутренний диаметр — характеристика силы захвата
AG1P-10
AG1P-16
AG1P-20
AG1P-25
AG1P-32
AG1P-40

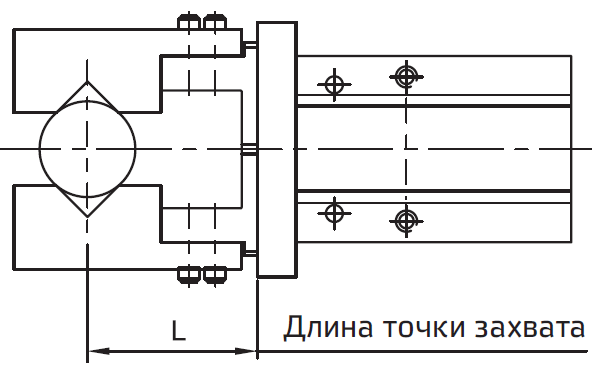

Примечание 1: L: длина точки захвата = 20 мм, P: давление = 5 кгс/см2
Код для заказа
Отверстие (мм)
Виды монтажа
010 016 020 025 032 040
— Ø10 — Ø16 — Ø20 — Ø25 — Ø32 — Ø40
B
— стандартный
Пример заказа № заказа параллельного захвата с базовым диаметром отверстия 40 мм: AG1P01040B

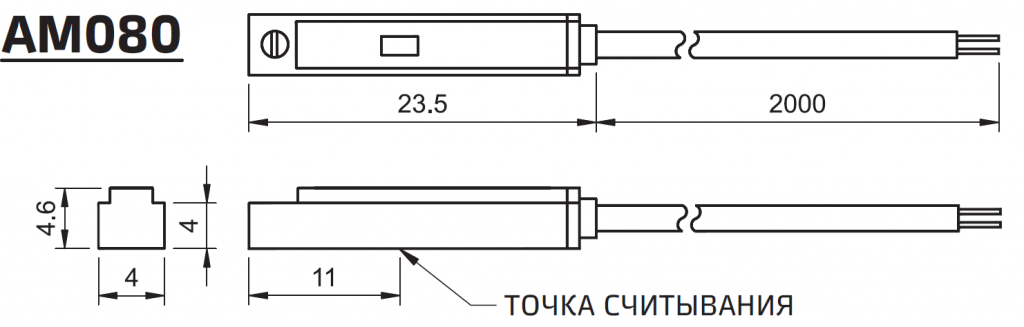

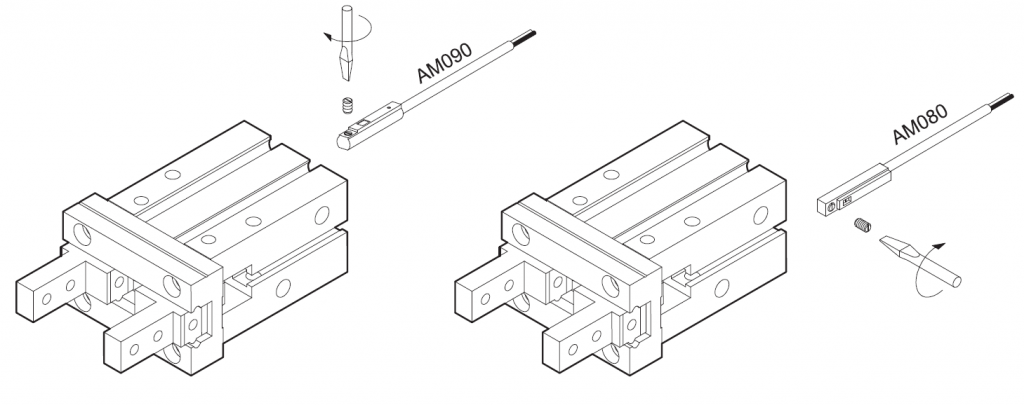

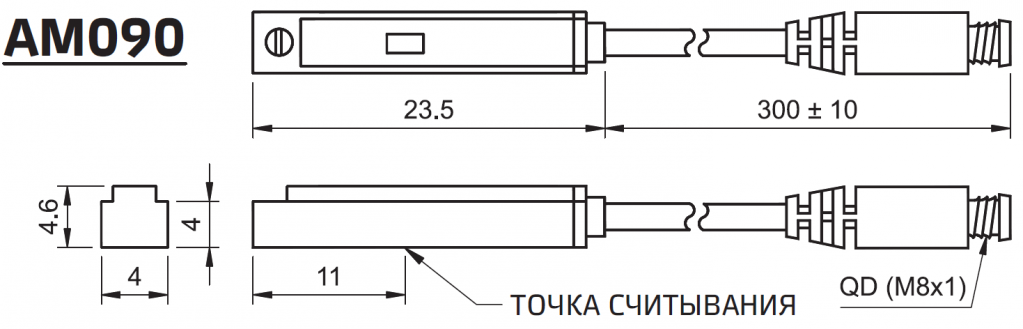

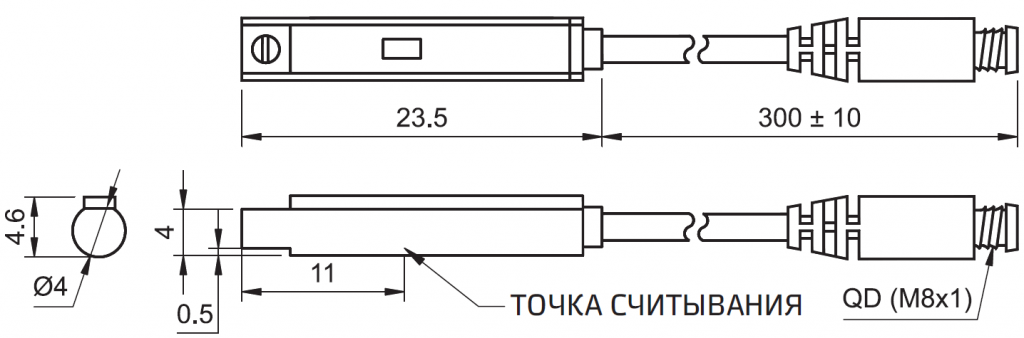

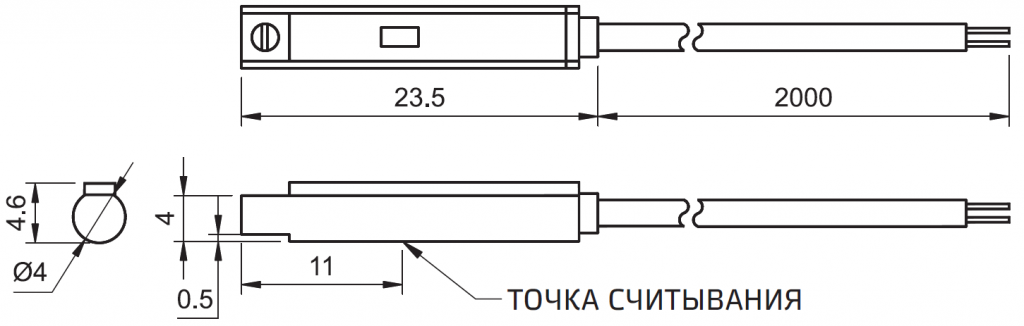

Принадлежности для параллельных захватов. Магнитный датчик — AM080, AM090
Особенности
Встроенный светодиодный индикатор.

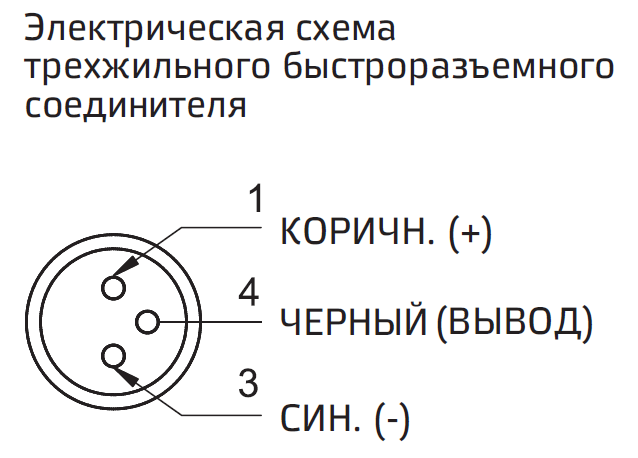

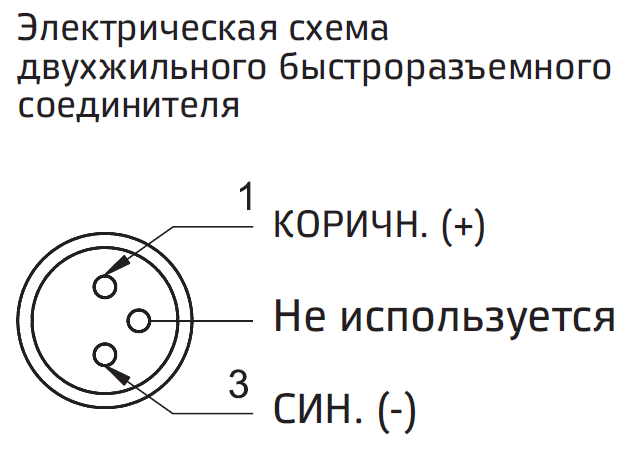

Литой кабель с разделанным выводом и быстроразъемным соединителем (QD).
Прямой монтаж, простота установки.
Варианты исполнения с язычковым магнитоуправляемым контактом и без контакта.
Функция
Поршни данных цилиндров оснащены постоянным магнитом, который активирует датчики цилиндра при приближении к ним. После этого соответствующий переключатель подает электрический или пневматический сигнал.

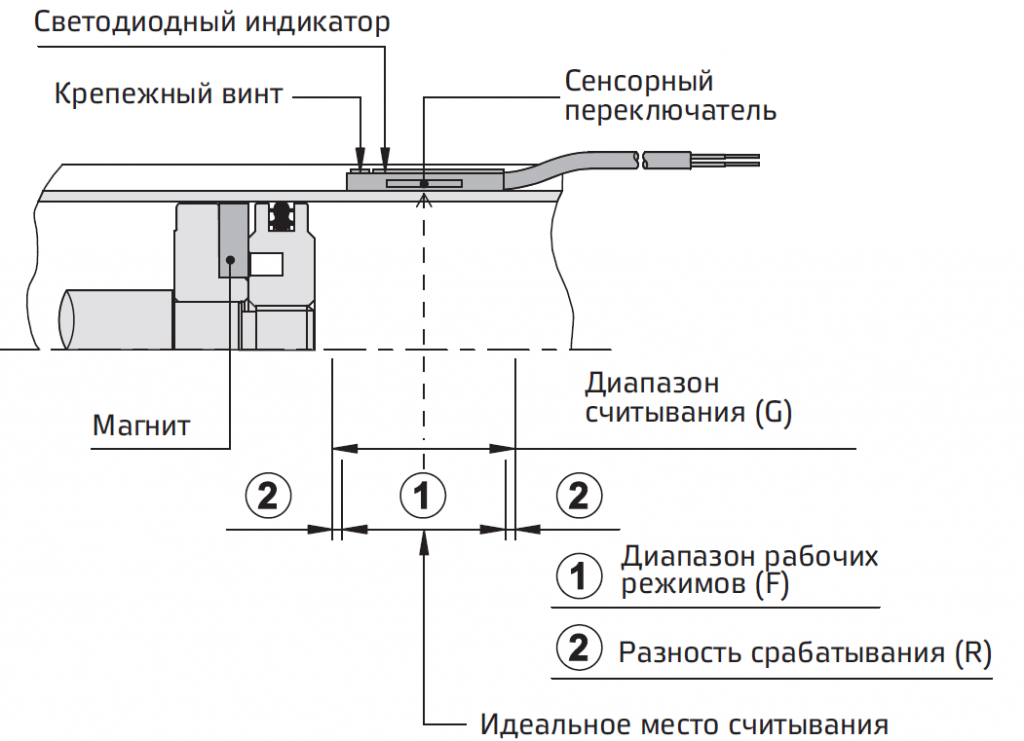

Настройка считывания и монтаж
Диапазон считывания
Сенсорный переключатель закреплен на корпусе цилиндра. Головка магнитного поршня активирует сенсорный переключатель при его входе в диапазон рабочих режимов. Разность составляет 0,5 мм.
Диапазон рабочих режимов
При перемещении головки поршня настройка и регулировка переключателя основывается на диапазоне срабатывания, генерируемом магнитным полем и переключателем (см. таблицу ниже).
Настройка сенсорного переключателя и диапазон рабочих режимов
—
