Опора угловая, кронштейн для настенного монтажа, вилка штока, позиционер штока, наконечник штока со сферическим шарниром
Особенности
Эластомерный демпфер.
Большой выбор креплений.
Экономия пространства.

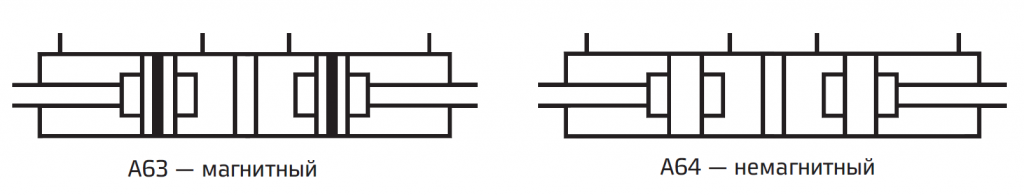

Магнитное и немагнитное исполнение.
Корпус цилиндра из алюминиевого профиля (квадратного).
Магнитный датчик, общий для всех размеров (см. каталог магнитных датчиков).
Тандем-цилиндр может трансформироваться в 3 или 4 положения в зависимости от выбора их ходов, за счет подключения двух цилиндров с одинаковым диаметром поршня и различной длиной хода последовательно (друг за другом). Поршни данного цилиндра ходят в противоположных направлениях.
Цилиндры останавливаются точно в конце каждого хода с помощью механического стопора. Для перемещения один конец штока должен быть закреплен на цилиндре. Цилиндр должен быть соединен только с линейными направляющими.
Цилиндр переходит в конечное положение напрямую либо через промежуточное положение, которое может быть обеспечено с помощью соответствующего привода.

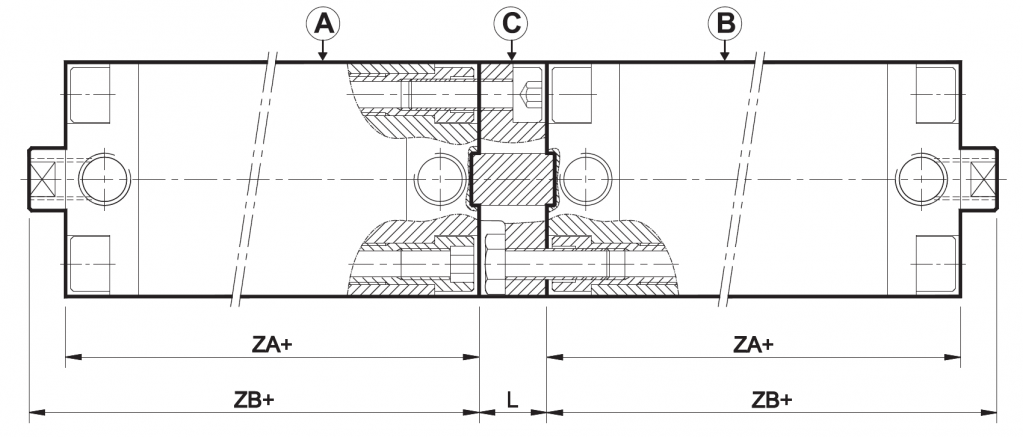

Два цилиндра одинакового диаметра с разной длиной хода, соединенные последовательно для обеспечения четырех положений:

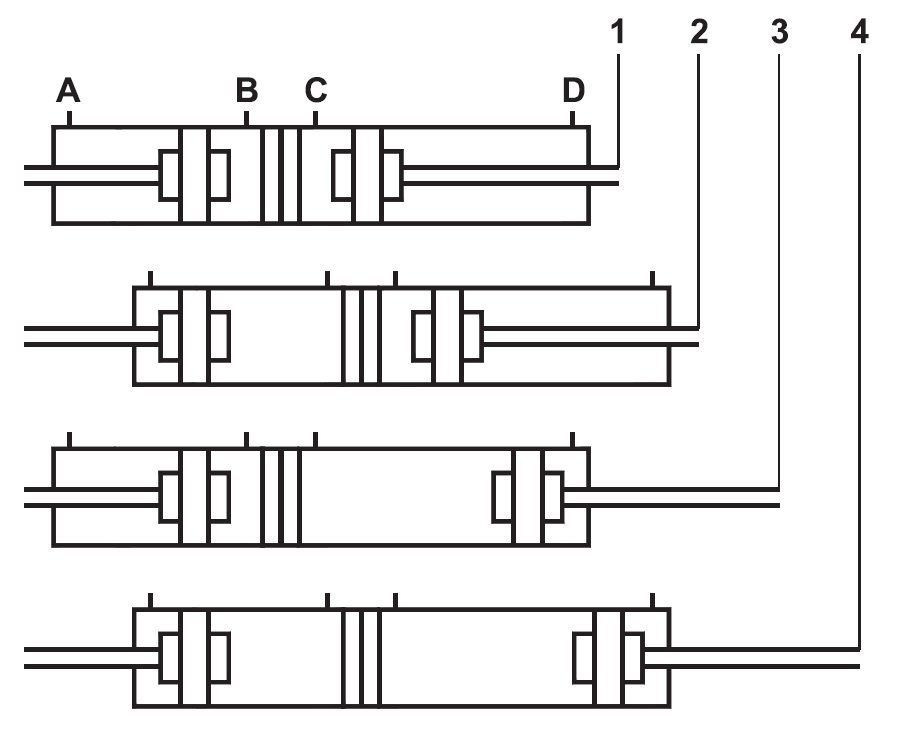

Многопозиционный цилиндр, используемый в данной системе, обеспечивает 4 положения, включая исходное положение. Поршни имеют одинаковый диаметр Ø32 с ходами цилиндров 50 и 100 мм, т. е. в соотношении 1:2. Необходимая последовательность работы цилиндра будет получена за счет включения клапанов в соответствующем порядке, как показано ниже:
Отверстия A, D — ход 1. Отверстия B, D — ход 2. Отверстия A, C — ход 3. Отверстия B, C — ход 4.
Многопозиционный цилиндр — серия A63, A64 — Ø32–100 мм
