Крепление пневматических цилиндров Серия А23, А24

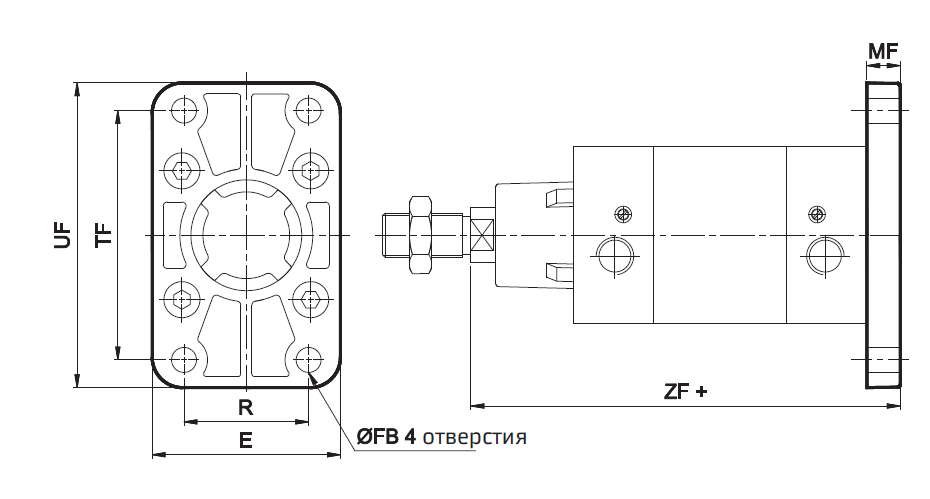

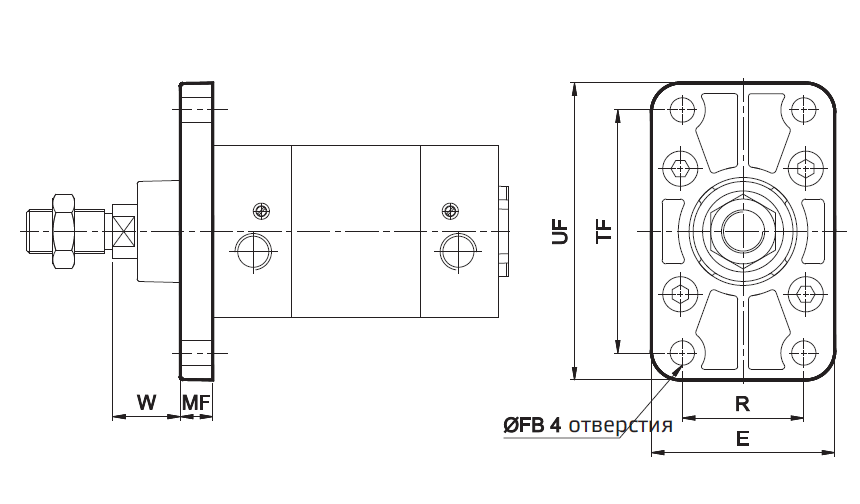

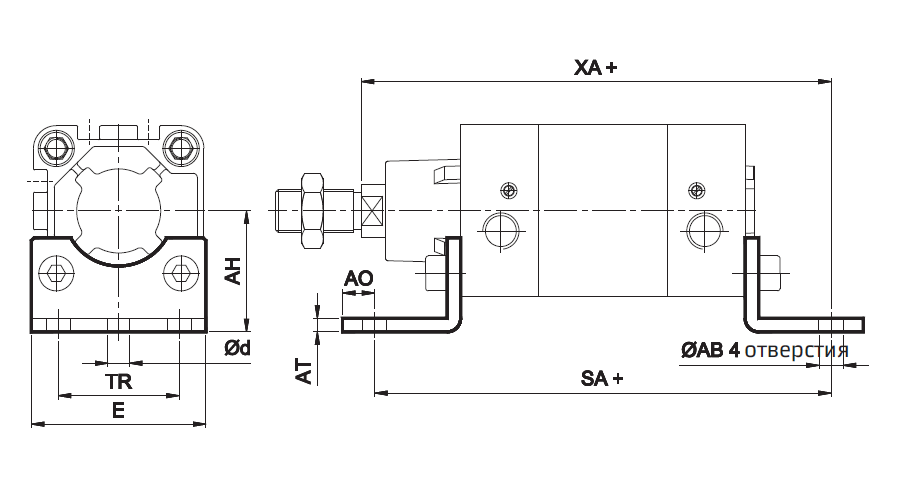

Крепление пневматических цилиндров
Крепление пневматических цилиндров Серия А23, А24

Дополнительные принадлежности для пневмоцилиндров серии A23, A24

Опора угловая


+ Добавить ход
Диаметр
поршня
Ø		 K1 Js14 G2 Js14 S5 H13 CA Js15 CK H9  EM Доп. G1 Js14 H6 R1 макс. K2 G3 Θ° Рекомен.
размер
болта		 Код
для
заказа @
32  38 18 6,6 32 10 26 +0,2
-0,6		 21 8    10 51 31 10 M6 ML1032
40 41 22 6,6 36 12 28 24 10 11 54 35 15 M6 ML1040
50 50 30 9 45 12 32 33 12 13 65 45 15 M8 ML1050
63 52 35 9 50 16 40 37 12 15 67 50 15 M8 ML1063
80 66 40 11 63 16 50 47 14 15 86 60 15 M10 ML1080
100 76 50 11 71 20 60 55 15 19 96 70 15 M10 ML1100

125

 94 60

14

 90 25 70 -0,5
-1,5		 70
±0		 20 23,5 124 90   M12 ML1125
* Подходит для рассверловки

Опора угловая со сферическим шарниром


+ Добавить ход

Диаметр
поршня Ø 		 K1 Js14 G2 Js14 S5 H13 CH Js15 CN H7 EU макс. G1 Js14 H6 ER макс. K2 макс. G3 EN
-0,1		 L5 Код
для
заказа@
32 38 18 6,6 32 10 10,5 21 10 16 51 31 14 1 AB1032
40 41 22 6,6 36 12 12 24 10 18 54 35 16 1 AB1040
50 50 30 9 45 16 15 33 12 21 65 45 21 1 AB1050
63 52 35 9 50 16 15 37 12 23 67 50 21 1 AB1063
80 66 40 11 63 20 18 47 14 28 86 60 25 2 AB1080
100 76 50 11 71 20 18 55 15 30 96 70 25 2 AB1100

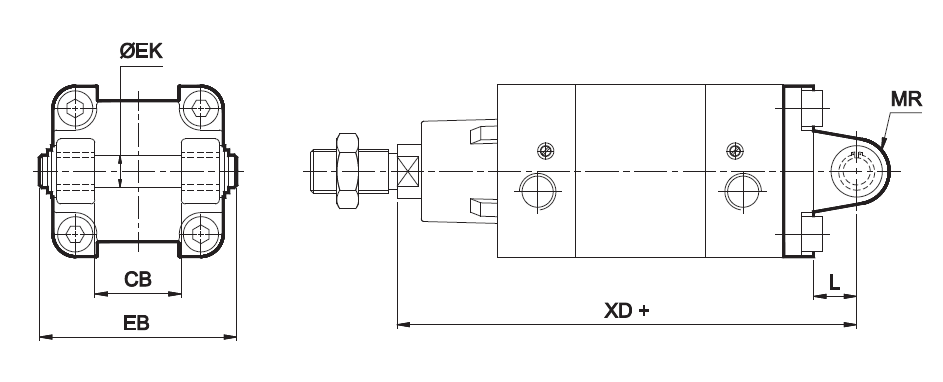

@ Подходит для цилиндра задней вилкой

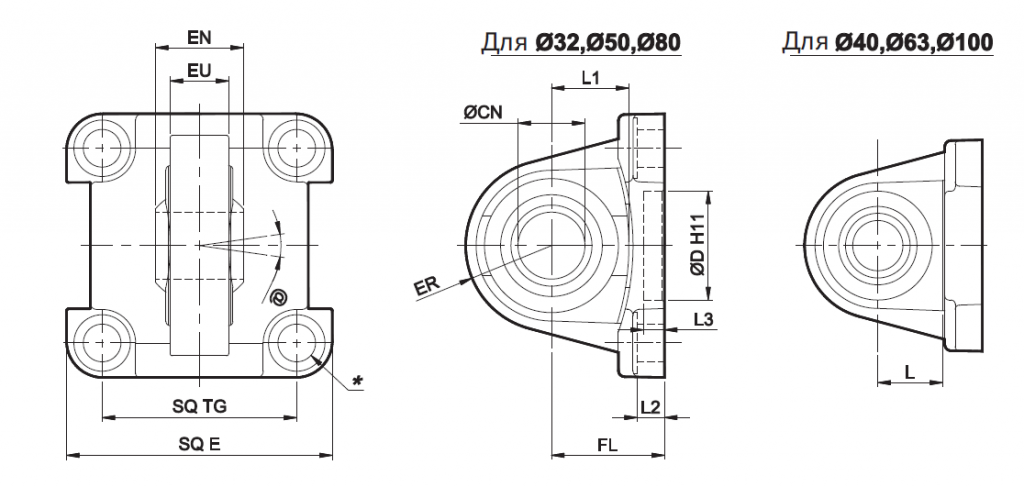

Опора угловая со сферическим шарниром


+ Добавить ход

Диаметр
поршня Ø		 K1 Js14 G2 Js14 S5 H13 CH Js15 CN H7 EU макс. G1 Js14  H6 ER макс.  K2 G3 EN -0,1 L5 H1 макс. Код для заказа @
    125 94 60 14 90 30 25 70 20 40 124 90 37 2 50 AB1125
@ Подходит для цилиндра с вилкой со штифтом

Кронштейн для настенного монтажа


+ Добавить ход

Диаметр
поршня
Ø		 TG D2 L2 FL Θ° Рекомендованный
размер
болта		 Код для
заказа @		 Код для
заказа #
32 32,5   12 11 45 M6 AV1032 AW1032
40 38   15 13 51 M6 AV1040 AW1040
50 46,5   15 13 64 M8 AV1050 AW1050
63 56,5   20 17 74 M8 AV1063 AW1063
80 72   20 17 94 M10  AV1080 AW1080
100 89   25 21 111 M10 AV1100 AW1100
125 110   30 26 140 M12 AV0125 AW0125

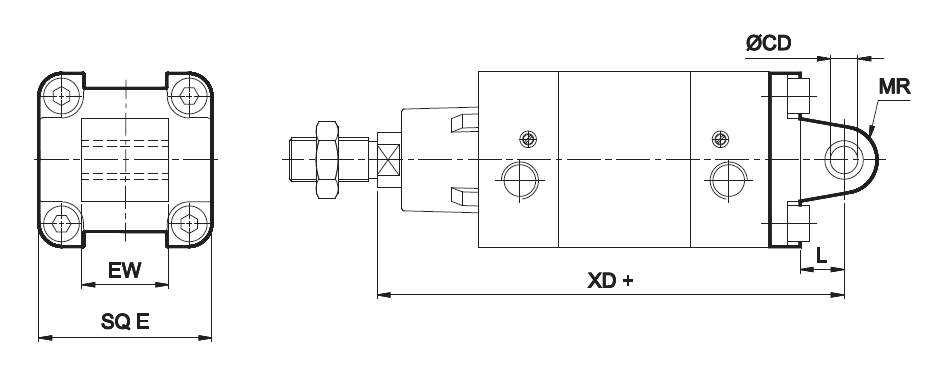

@ Подходит для цилиндра с проушиной
# Подходит для цилиндра с задней вилкой

Кронштейн цапфы



Диам.
поршня Ø		 B1 B2 А d1 d2
H13		 d3 H9 H1 H2 H13 K5 Js14 Код для заказа
32 46 18 32 ±0,2 11 6,6 12 30 15 ±0,1 23 71 AT032
40 55 21 36 ±0,2 15 9 16 36 18 ±0,1 27 89 AT040
50 55 21 36 ±0,2 15 9 16 36 18 ±0,1 27 99 AT040
63 65 21 42 ±0,2 16,5 11 20 40 20 ±0,1 29 116 AT063
80 65 23 42 ±0,2 16,5 11 20 40 20 ±0,1 29 136 AT063
100 75 28,5 50 ±0,2 20 14 25 50 25 ±0,1 37 164 AT100
125 75 28,5 50 ±0,2 20 14 25 50 25 ±0,1 37 192 AT100
* В комплекте с 4 винтами

Вилка штока (ISO 8140)



Диаметр
поршня Ø		 KK CE CK f 8 СМ B12 LE ER макс. CL Код для заказа
32 M10x1,25 40 10 10 20 16 20 AF010
40 M12x1,25 48 12 12 24 19 24 AF012
50/60 M16x1,5 64 16 16 32 25 32 AF016
80/100 M20x1,5 80 20 20 40 32 40 AF020
125 M27x2 110 30 30 55 45 55 AF030

Позиционер штока


Диам.
поршня Ø		 KK L1 L2 L3 H1 H2 D1 U Θ° Код для заказа
32 M10x1,25 20 14 65 17 8 28 0,75 5 AR010
40 M12x1,25 22 18 75 19 10 32 1 5 AR012
50/63 M16x1,5 25 22 91 27 13 41 1  5 AR016
80/100 M20x1,5 30 28 112 32 16 50 1,5       5 AR020

Вилка штока со сферическим шарниром (ISO 8139)


Диам.
поршня Ø		 KK CN H9 T EN h12 CE LE мин. ER макс. AX SW Z Код для заказа
32 M10x1,25 10 10,5 14 43 15 14 20 17 13° AP010
40 M12x1,25 12 12 16 50 17 16 22 19 AP012
50/63 M16x1,5 16 15 21 64 22 21 28 22 15° AP016
80/100 M20x1,5 20 18 25 77 26 25 33 30/32 AP020
125 M27x2 30 25 37 110 36 35 51 41 AP027
