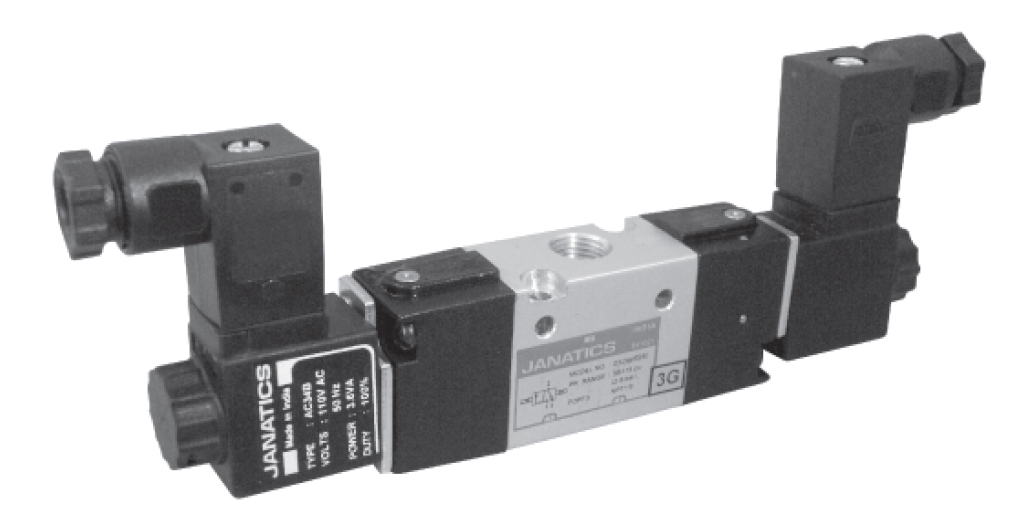

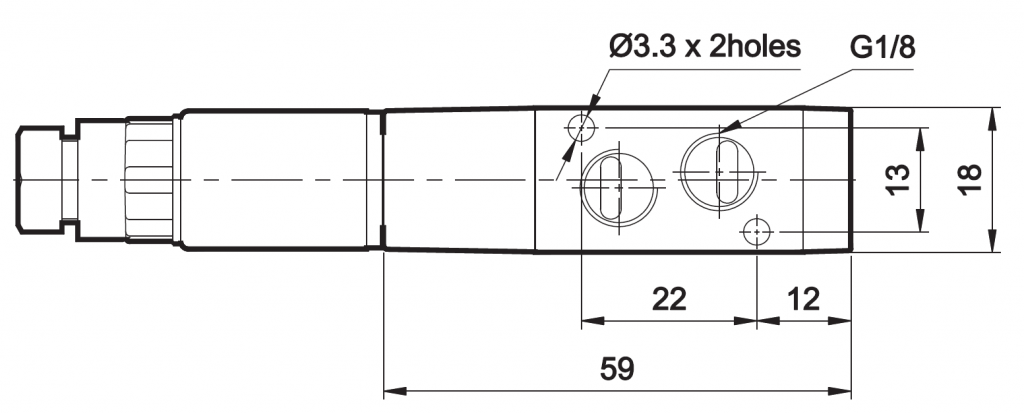

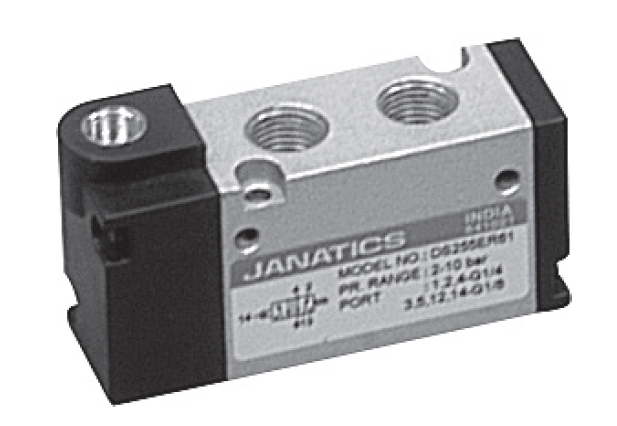

Компактный клапан G1/8 Серия DS2

Особенности

• Подходит для монтажа на плите.
• Возможность индивидуального монтажа.
• Компактный размер.
• Ручная блокировка.
• Наличие широкого выбора монтажных плит.
• Широкий диапазон напряжений.

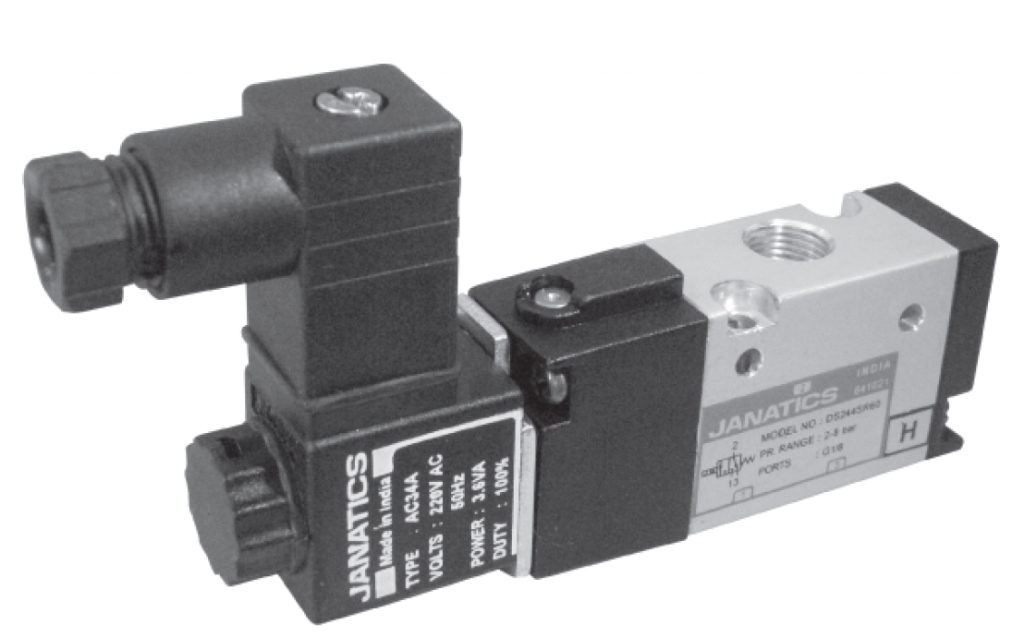

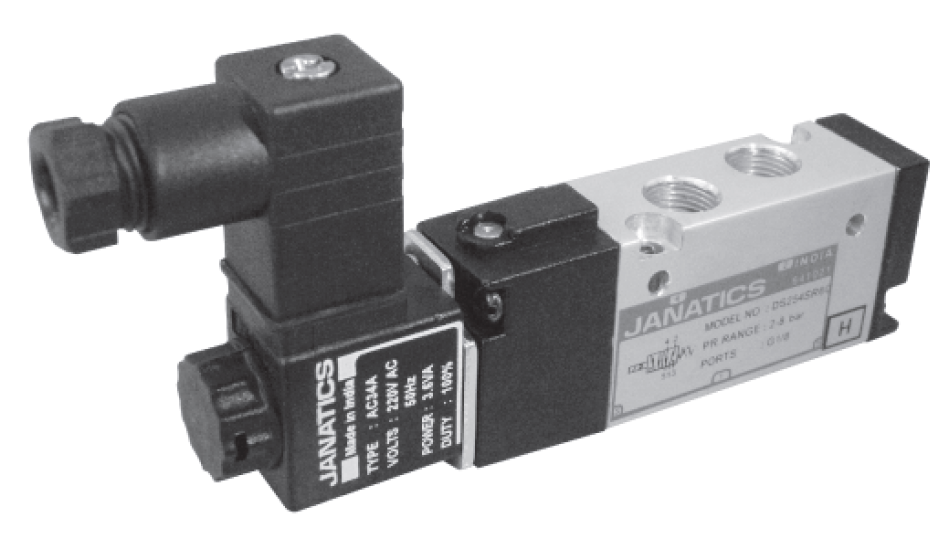

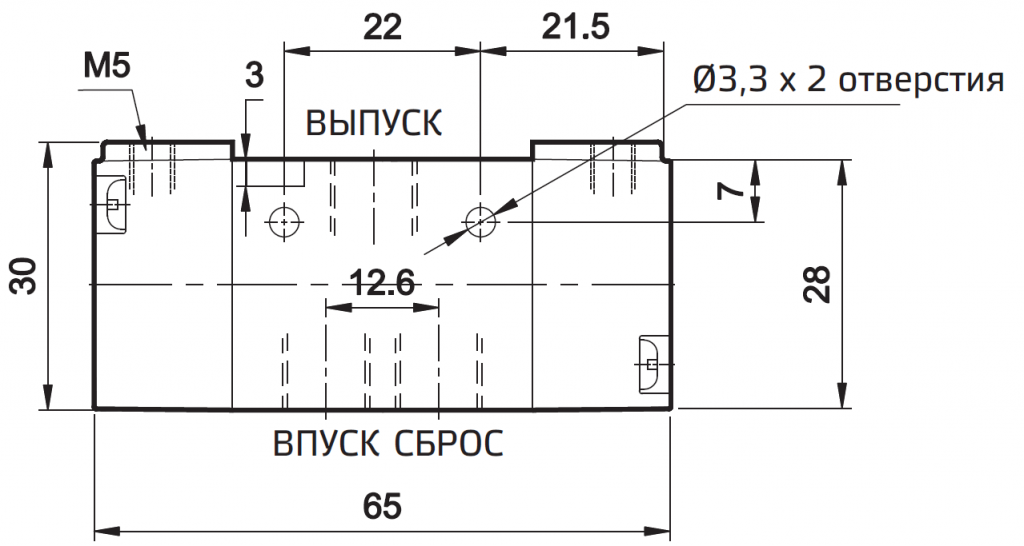

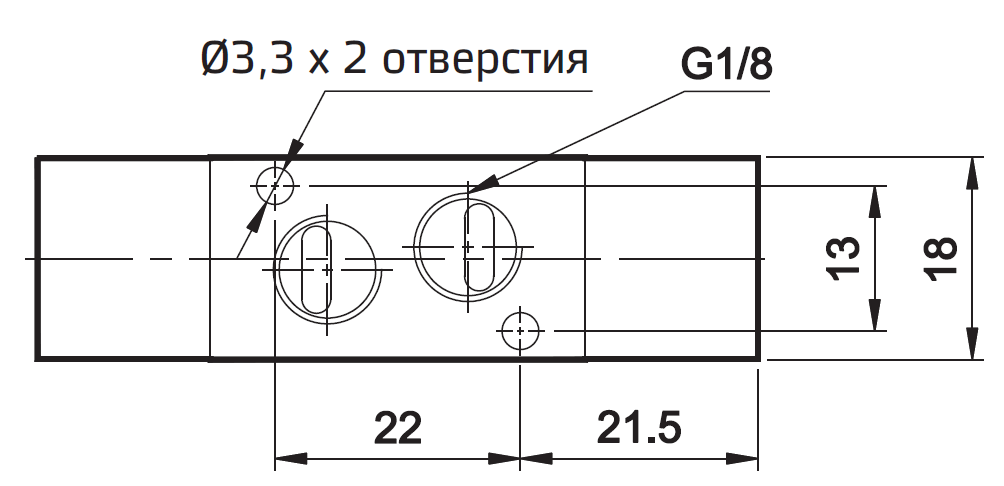

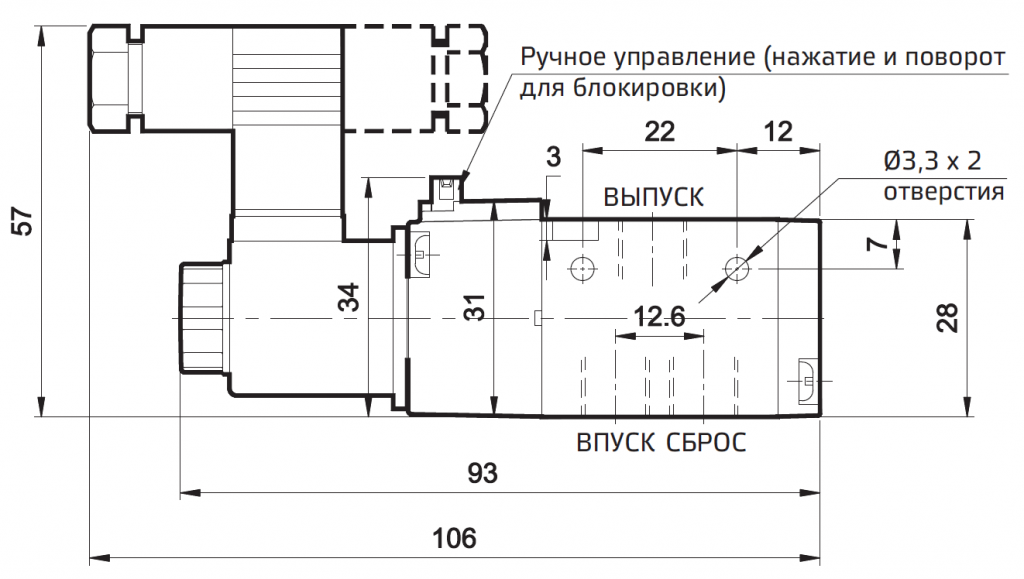

3/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом

№ для заказа	DS234SR60	DS244SR60
Тип	Нормально открытый	Нормально закрытый
Обозначение

1 — впуск, 2 — выпуск, 3 — сброс
* Для определения кода для заказа необходимо добавить напряжение. См. стр. 179.

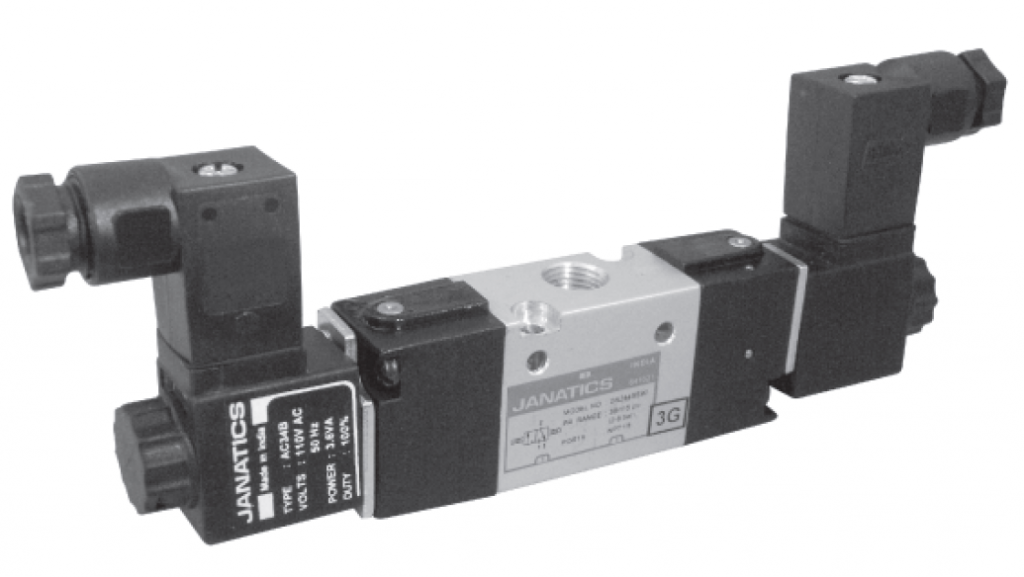

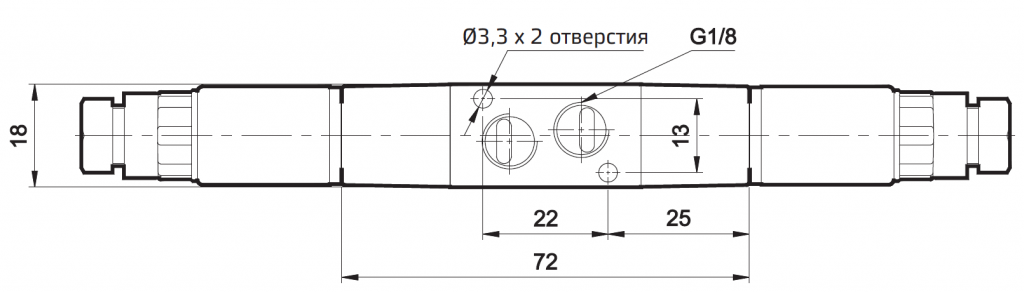

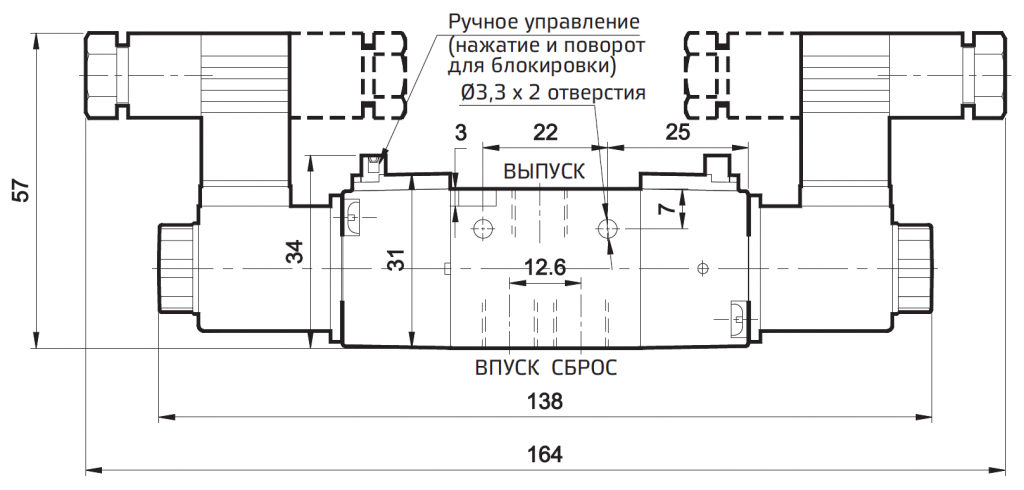

3/2 Пневмораспределитель бистабильный с электромагнитным управлением

№ для заказа	DS234SS60	DS244SS60
Тип	Нормально открытый	Нормально закрытый
Обозначение

1 — впуск, 2 — выпуск, 3 — сброс

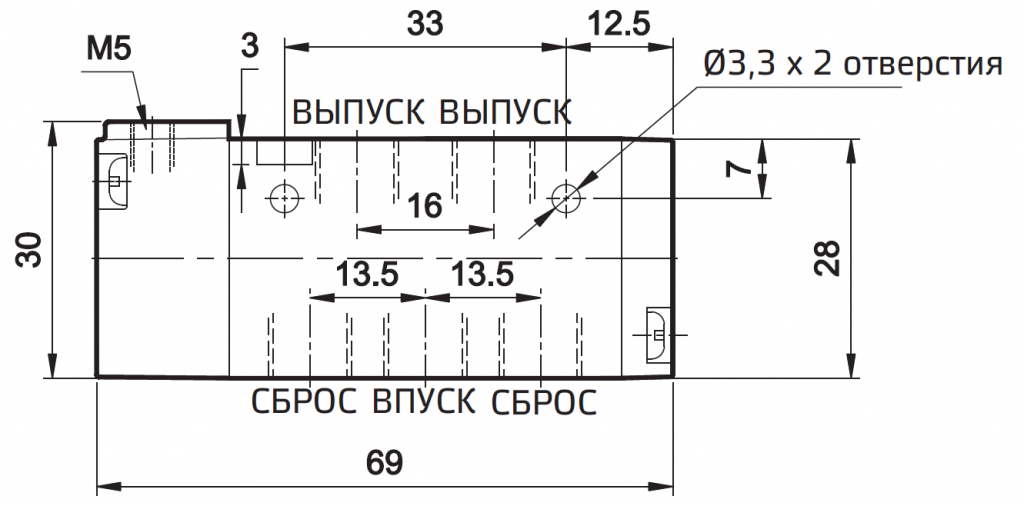

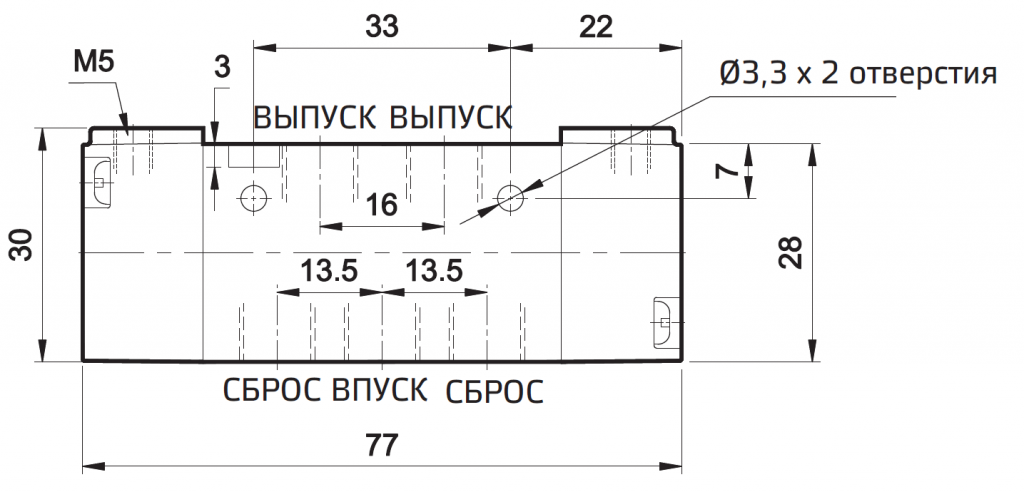

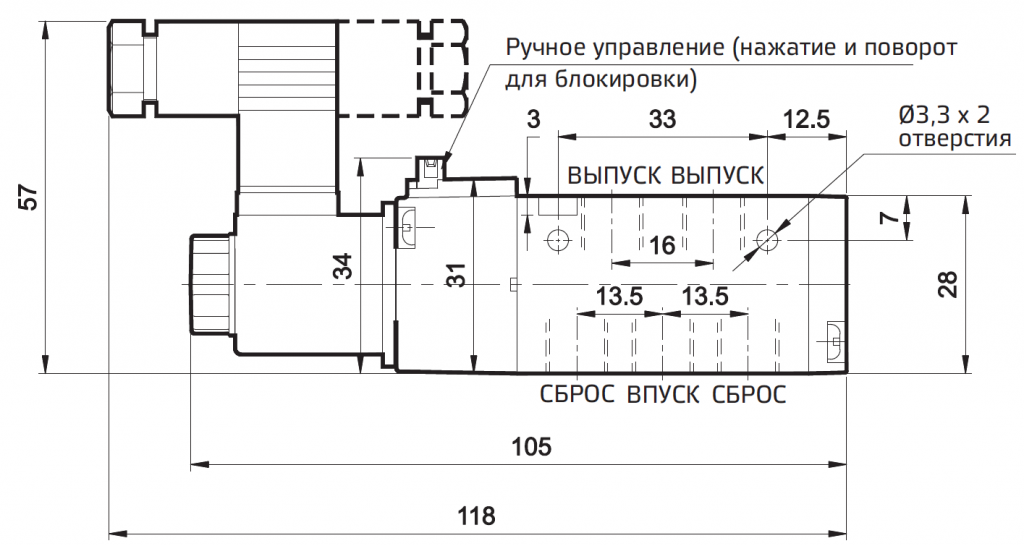

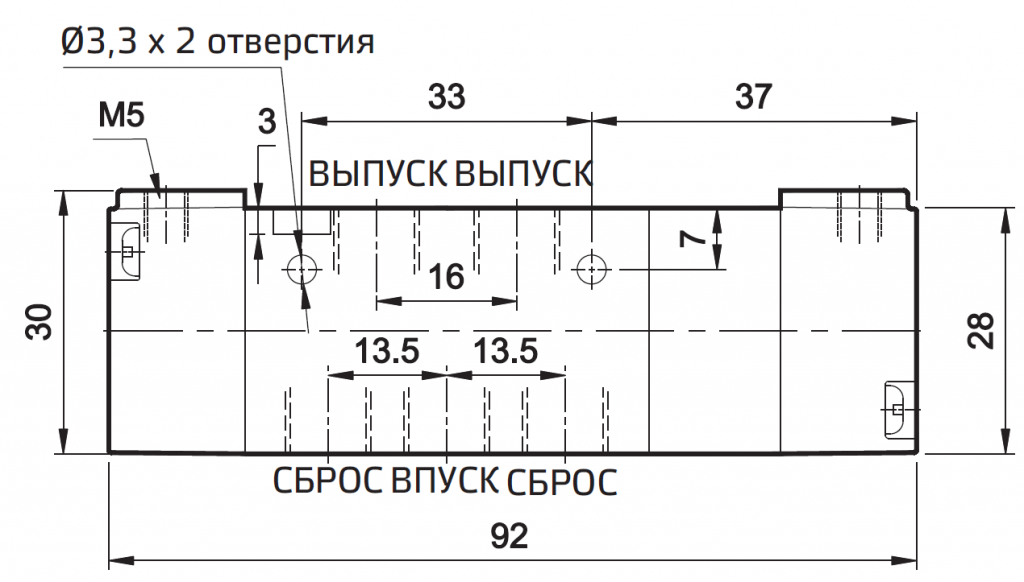

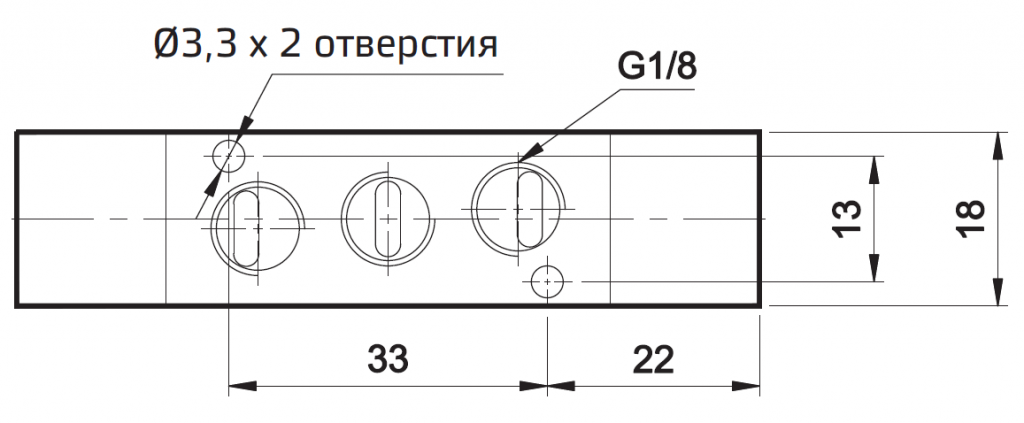

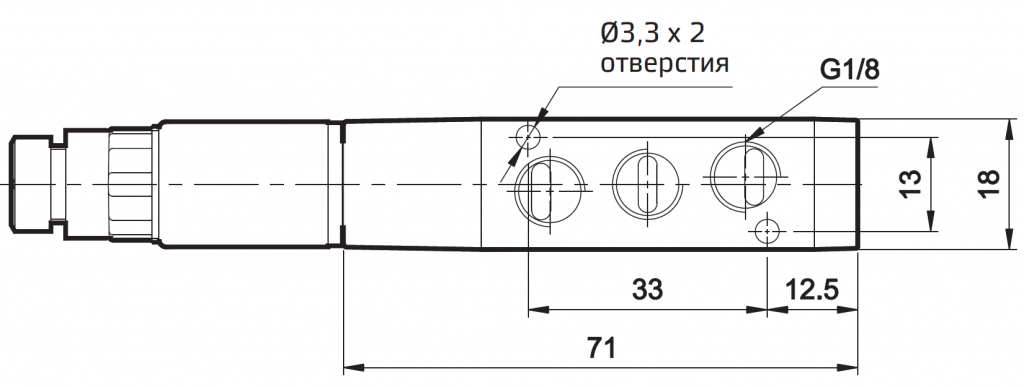

5/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом

№ для заказа	DS254SR60
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
 Для определения номера заказа необходимо добавить напряжение. См. страницу № 179.

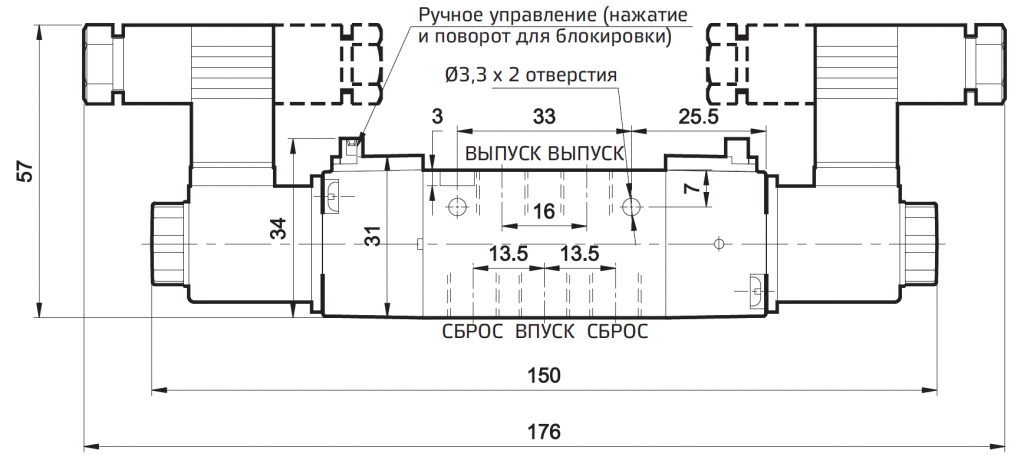

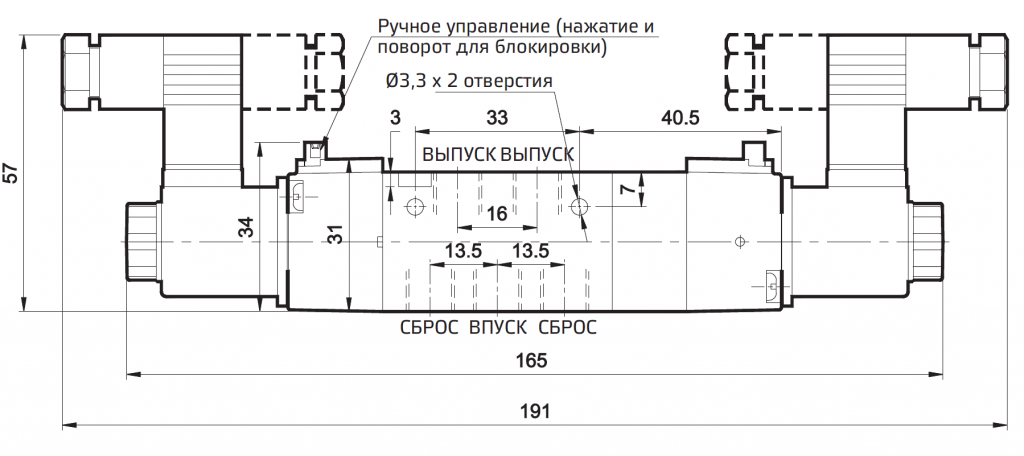

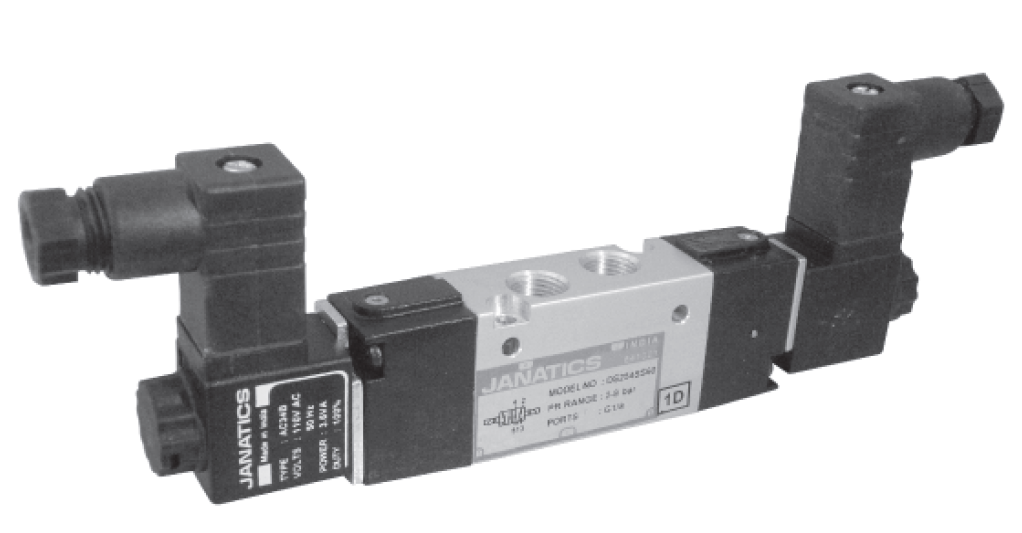

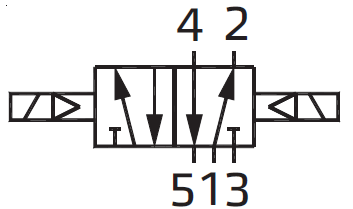

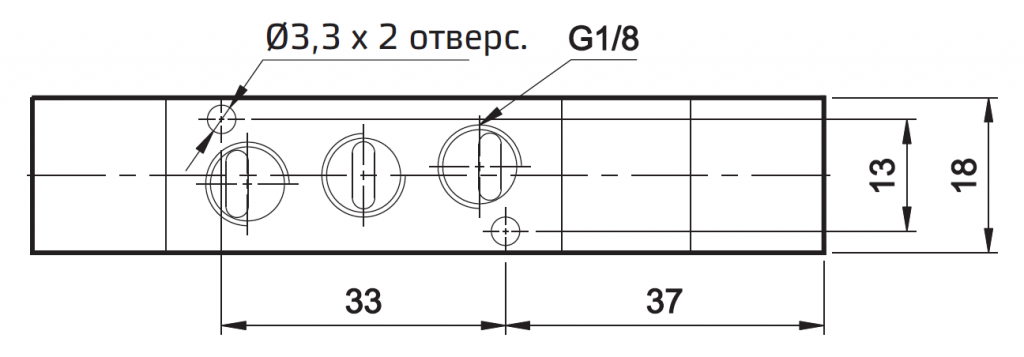

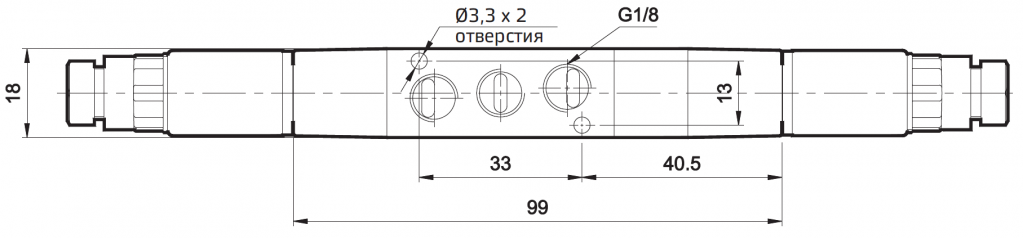

5/2 Бистабильный пневмораспределитель с электромагнитным управлением

№ заказа	DS254SS60
Обозначение

 1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

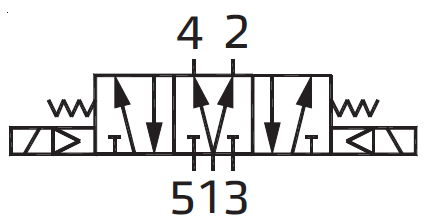

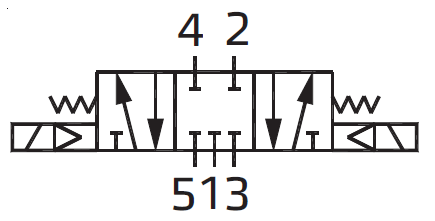

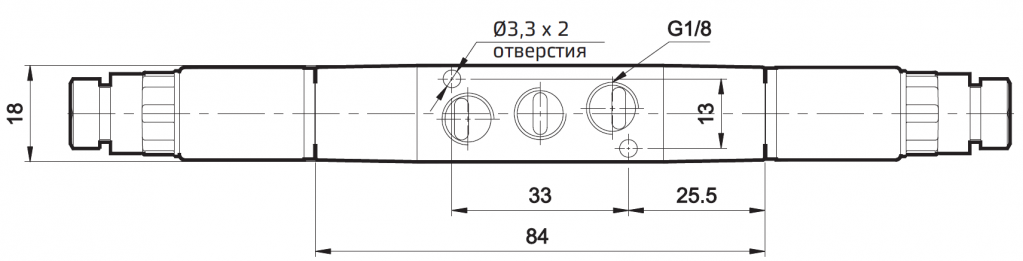

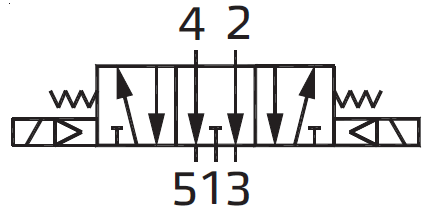

5/3 Пневмораспределитель с электроуправлением и пружинным возвратом в среднее положение

№ заказа*	DS264SC60	DS274SC60	DS284SC60
Тип	Закрытый центр	Открытый центр	Нагруженный центр
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение. См. страницу № 179

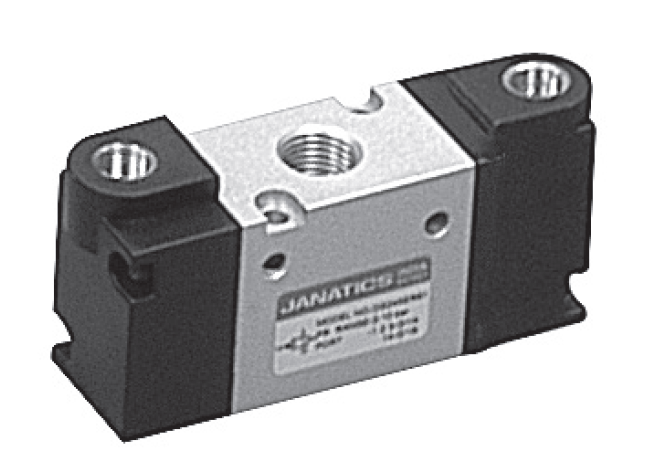

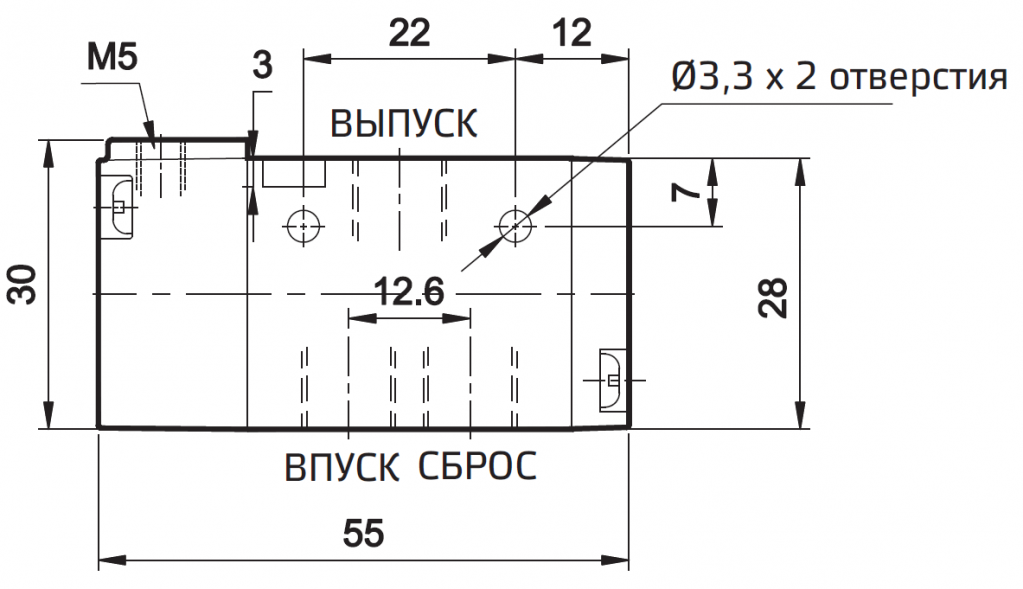

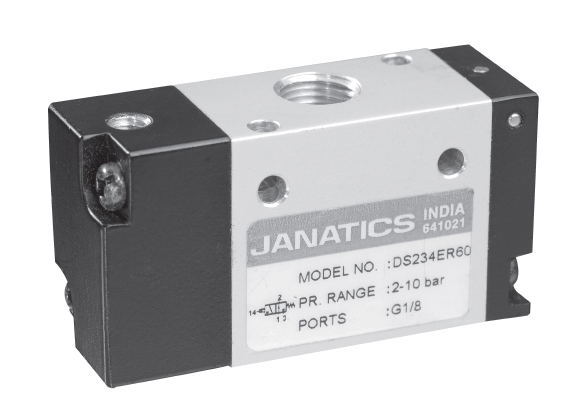

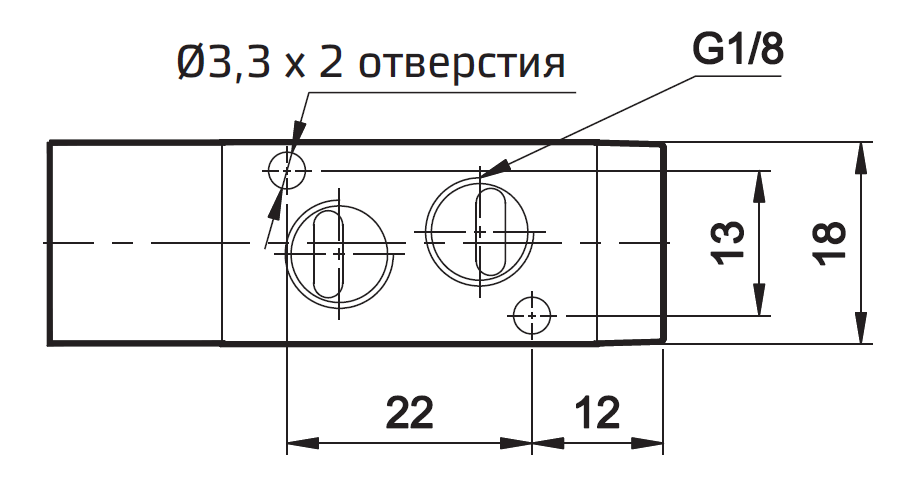

3/2 Пневмораспределитель с пневматическим управлением и пружинным возвратом

№ заказа*	DS234ER60	DS244ER60
Тип	Закрытый центр	Нормально закрытый
Обозначение

1 — впуск, 2 — выпуск, 3 — сброс, 14 — внешний управляющий клапан

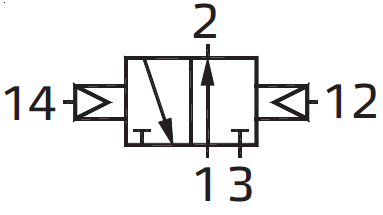

3/2 Пневмораспределитель с двусторонним пневматическим управлением

№ заказа*	DS234EE60	DS244EE60
Тип	Закрытый центр	Нормально закрытый
Обозначение

1 — впуск, 2 — выпуск, 3 — сброс, 14, 12 — внешний управляющий клапан

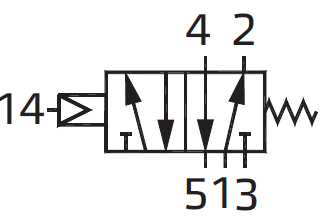

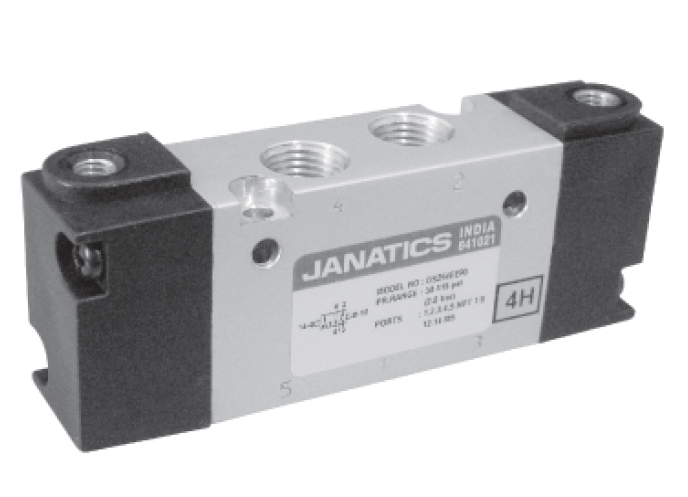

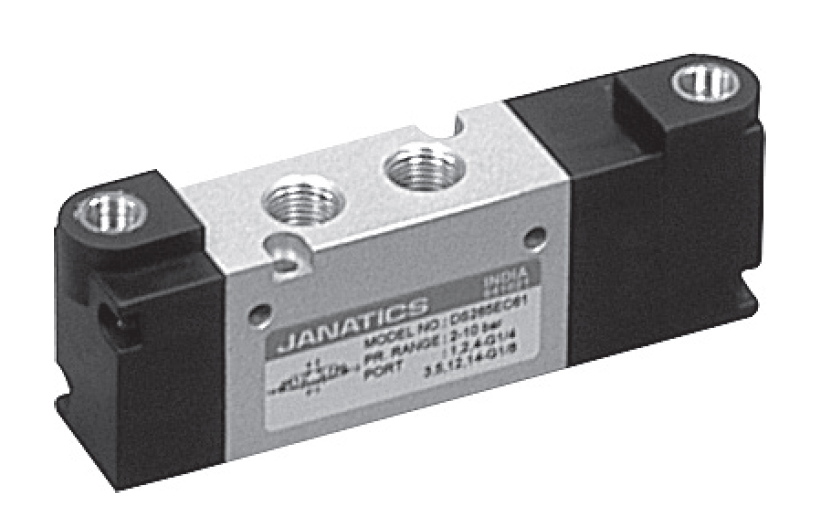

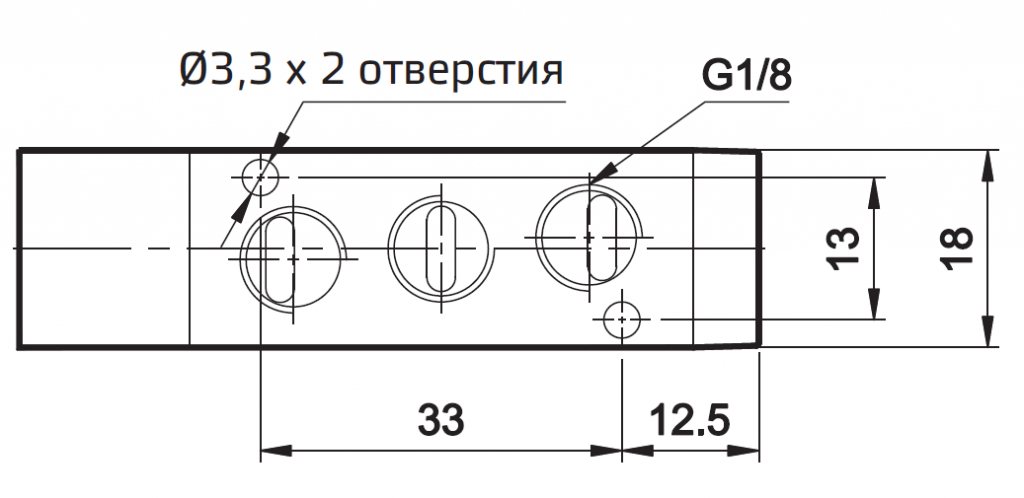

5/2 Пневмораспределитель с пневматическим управлением и пружинным возвратом

№ заказа*	DS254ER60
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14 — внешний управляющий клапан

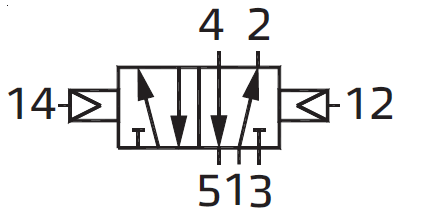

5/2 Пневмораспределитель с двусторонним пневматическим управлением

№ заказа*	DS254EE60
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14, 12 — внешний управляющий клапан

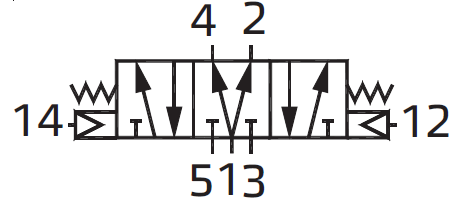

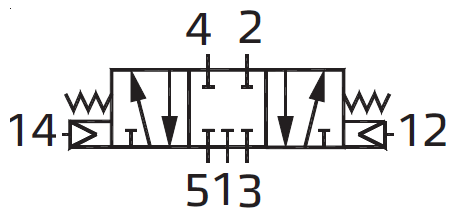

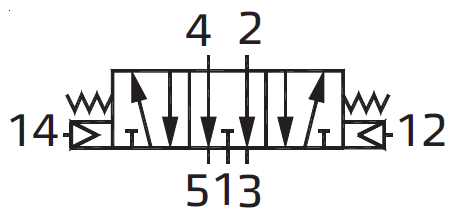

5/3 Пневмораспределитель с двусторонним пневматическим управлением и пружинным возвратом в среднее положение

№ заказа*	DS264EC60	DS274EC60	DS284EC60
Тип	Закрытый центр	Открытый центр	Нагруженный центр
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14, 12 — внешний управляющий клапан

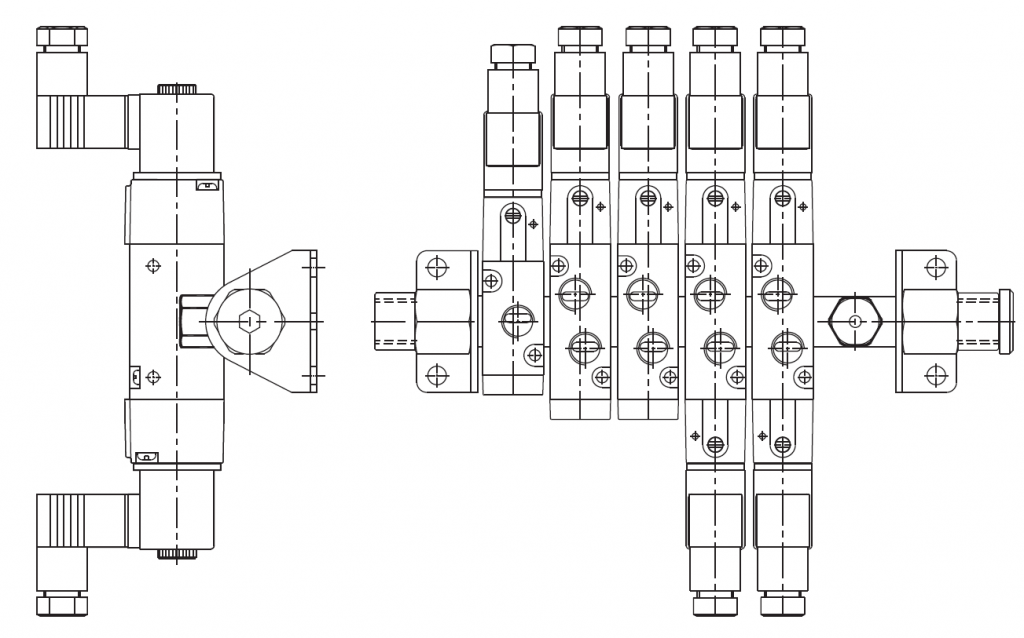

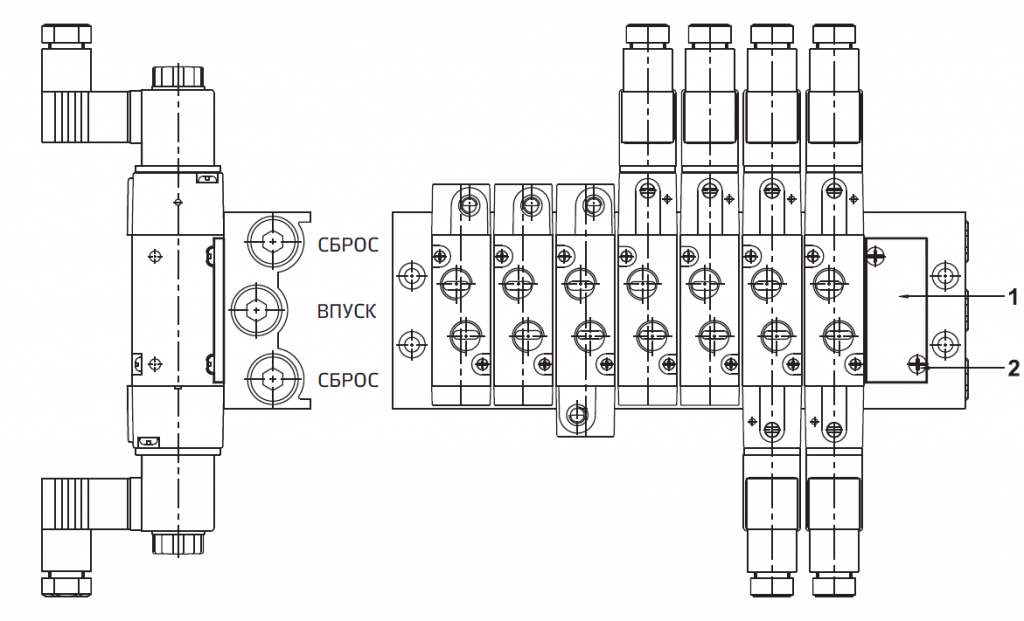

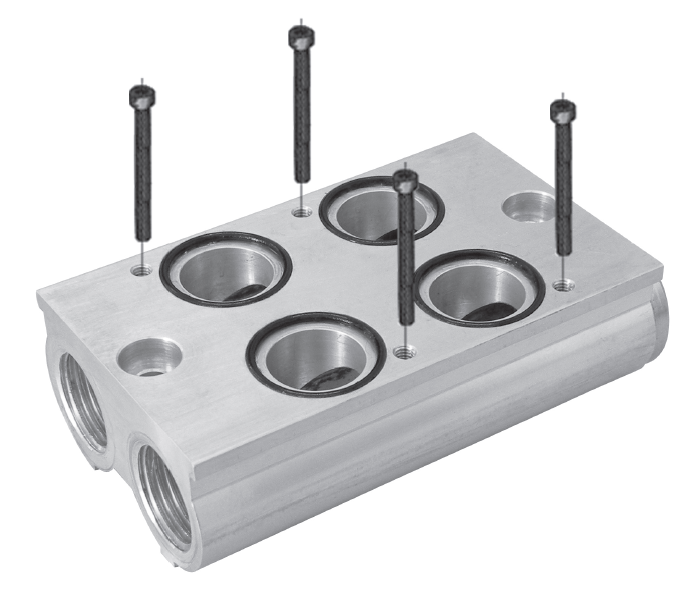

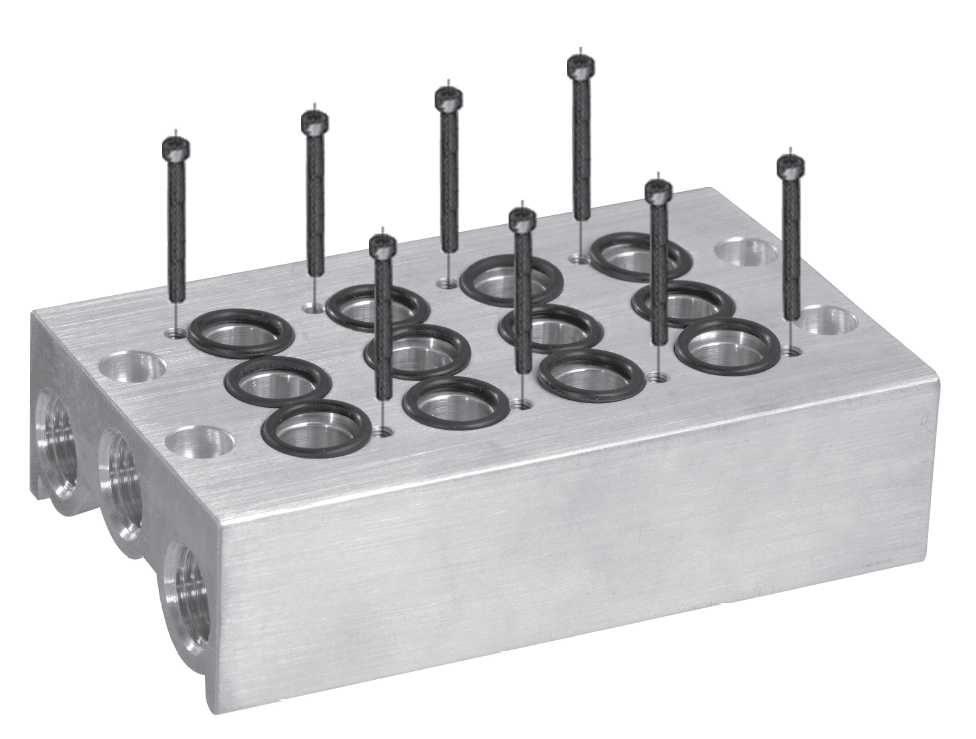

Плиты

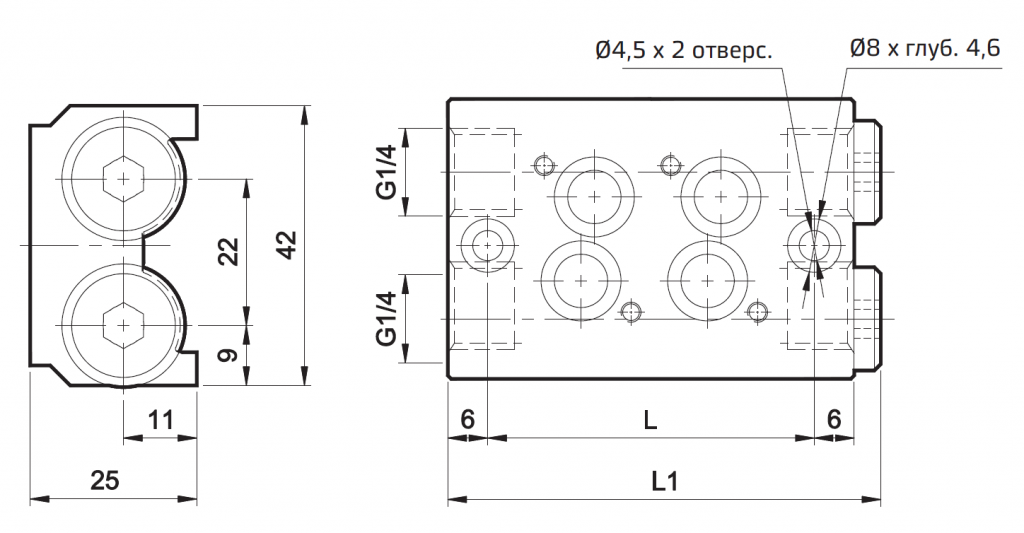

Плита — тип M051 (для клапанов 3/2)

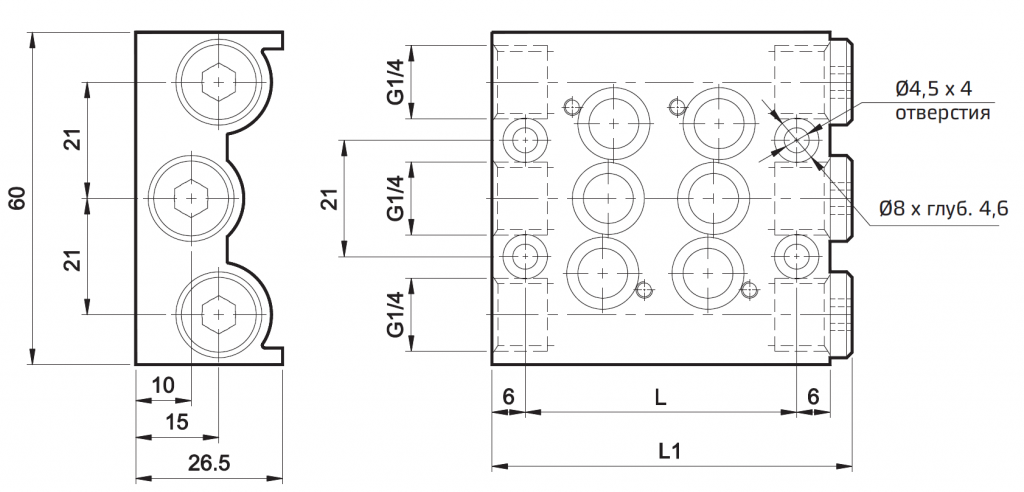

Плита — тип M003 (для клапанов 5/2, 5/3)

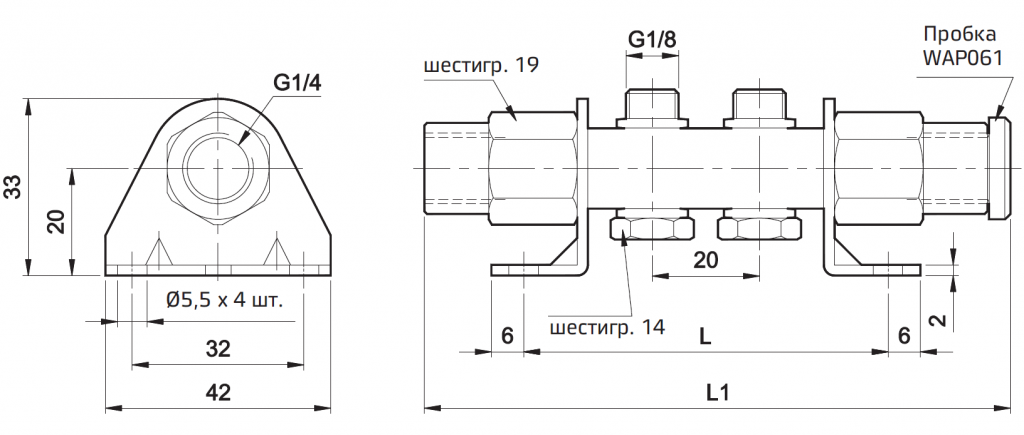

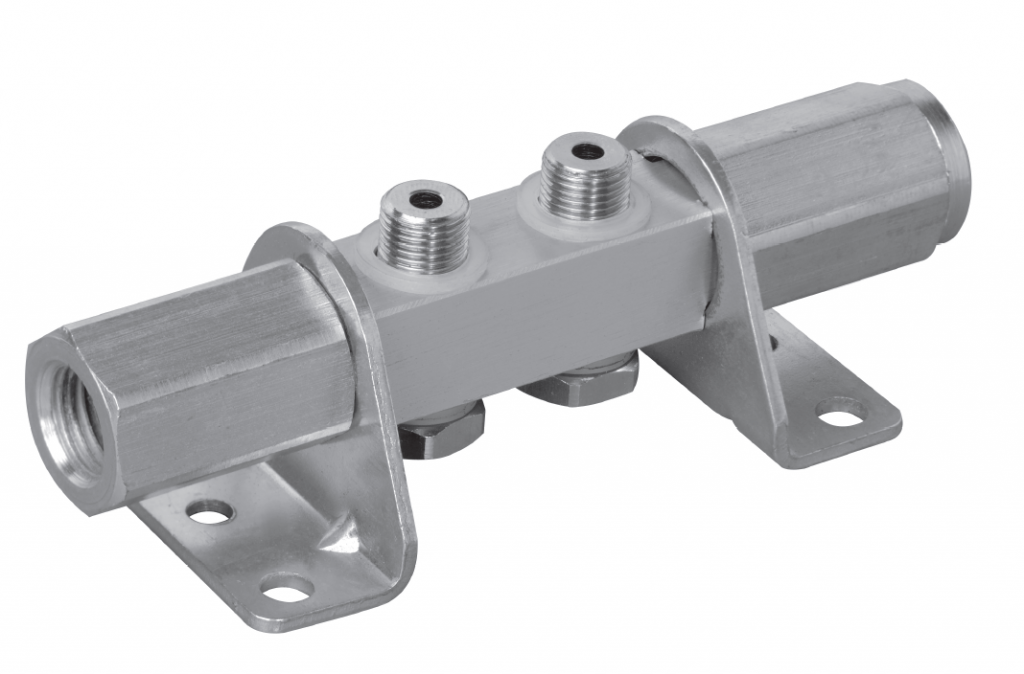

Плита — тип M004 (для клапанов 3/2, 5/2, 5/3)

Примечание: при монтаже компактных клапанов на плиту типа M004 используйте только глушители AS0160

Принадлежности клапанов серии DS2 1/8’’

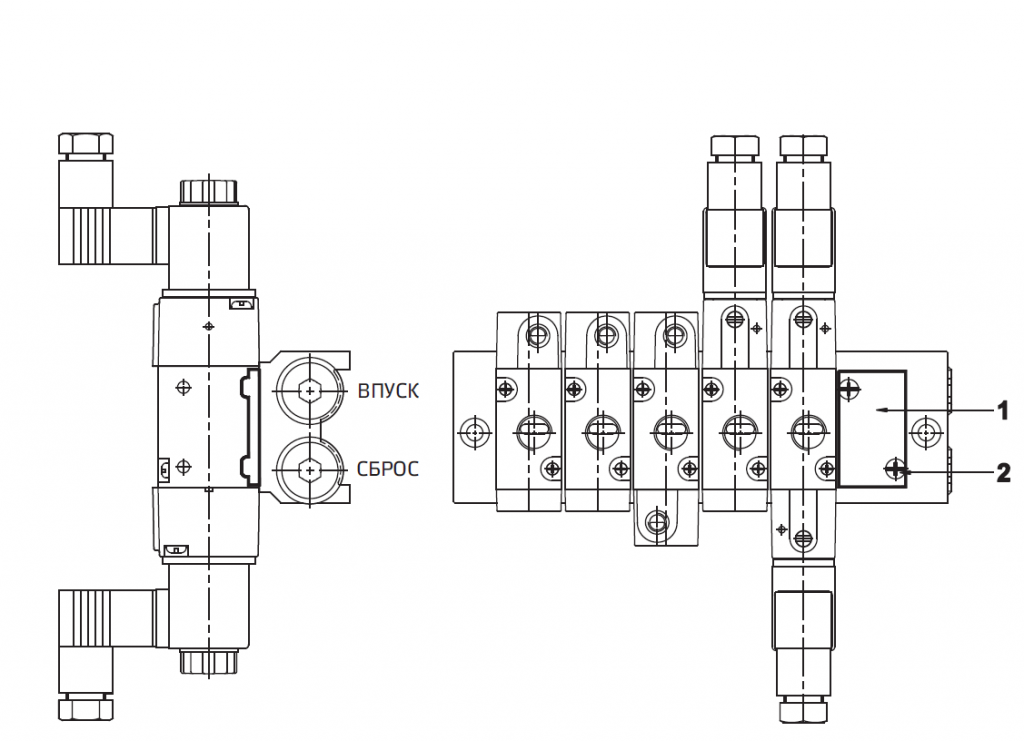

Плита-заглушка для плиты типа M051

Область применения
Плиту-заглушку можно использовать для заглушения неиспользуемого места в плите. Например, если требуется установить только 5 клапанов на плиту № M0510106, шестое место можно заглушить и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше).

Крышка в сборе для плиты типа M003

Область применения
Плиту-заглушку в сборе можно испо льзовать для заглушения неиспользуемого места на плите.
Например, если требуется установить только 7 клапанов на плиту № M0030108, восьмое место можно заглушить и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше).

Крышка в сборе для плиты типа M003

Область применения
Пробку можно использовать для заглушения неиспользуемого места плите. Например, если
требуется установить только 5 клапанов на плиту № M0040106, шестое место можно заглушить и
сделать холостым с помощью пробки (см. рисунок выше).

Порядок заказа

1. Электромагнитный клапан + «разъем без светодиодного индикатора»

При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с кодом модели для обозначения необходимого напряжения

Пример:

а. Код для заказа нормально закрытого электромагнитного клапана 3/2 с одной катушкой 24 В пост. тока и кабелем PG — DS244SR60-W.
б. Код для заказа нормально закрытого электромагнитного клапана 3/2 с одной катушкой 24 В пост. тока и литым кабелем — DS244SR60-W1.

2. Электромагнитный клапан + «разъем со светодиодным индикатором»

При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте коды из приведенных ниже соответствующих таблиц.

Напряжение		Цвет корпуса и индикация		Цвет светодиода		Тип соединения
A	220 B AC	TO		R	Красный	0	Кабельн. ввод PG

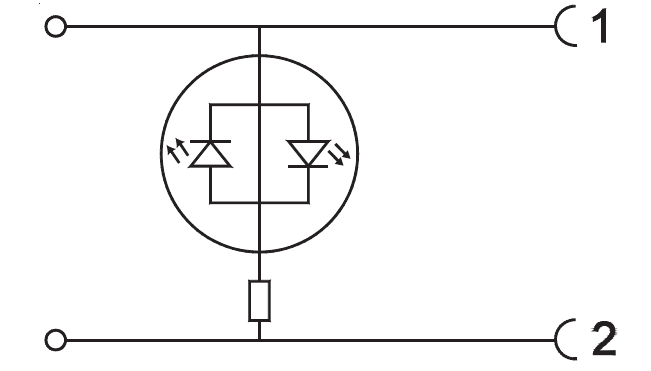

G	24 B AC		Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания
W	24 B DC	T1				1	Литой кабель (длиной 2 метра)

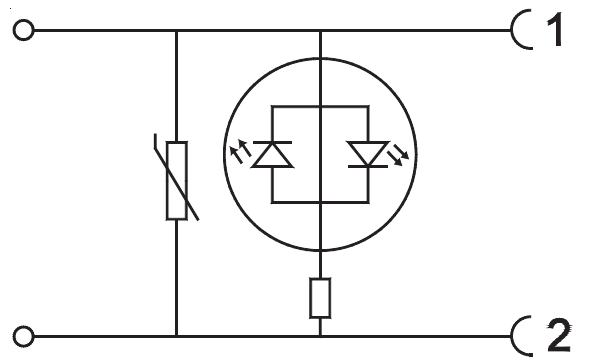

			Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки

Пример:

Код для заказа нормально закрытого электромагнитного клапана 3/2 (1/8 дюйма) с разъемами 24 В пост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором, красным светодиодом с литым кабелем: DS244SR60-WT1R1.

Код для заказа запасной катушки
