Компактный клапан — G1/4
Особенности
- Подходит для монтажа на плите.
- Возможность индивидуального монтажа.
- Компактный размер.
- Ручная блокировка.
- Большой выбор монтажных плит.
- Широкий диапазон напряжений.
Важно
Во избежание отказа работы клапана или катушки убедитесь, что минимальный объем подаваемого воздуха на клапан составляет 1200 л/мин через трубу с минимальным наружным диаметром Ø8 (с минимальным внутренним диаметром Ø5,5)

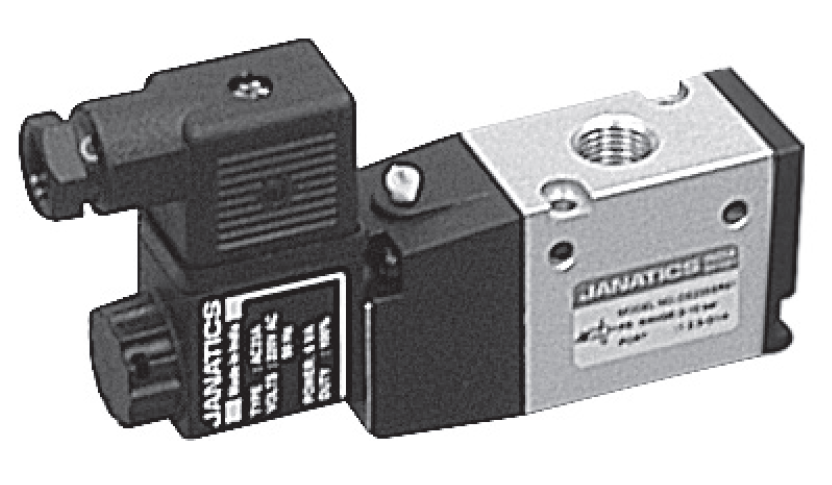

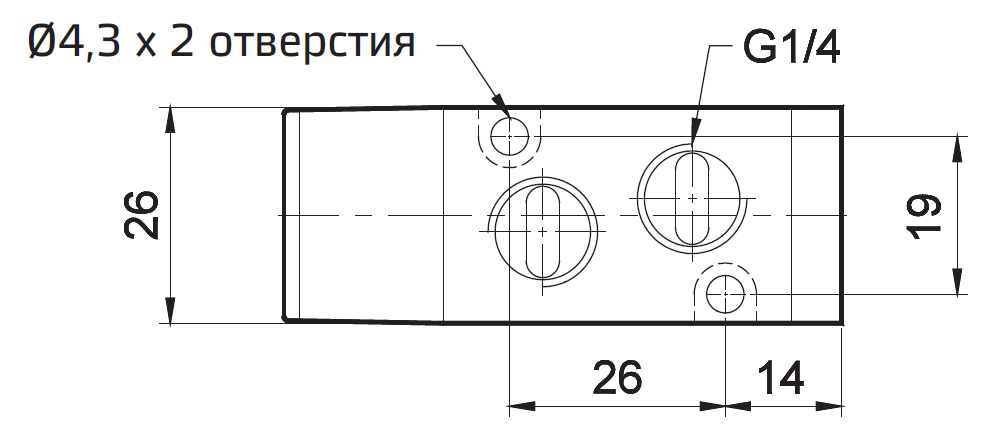

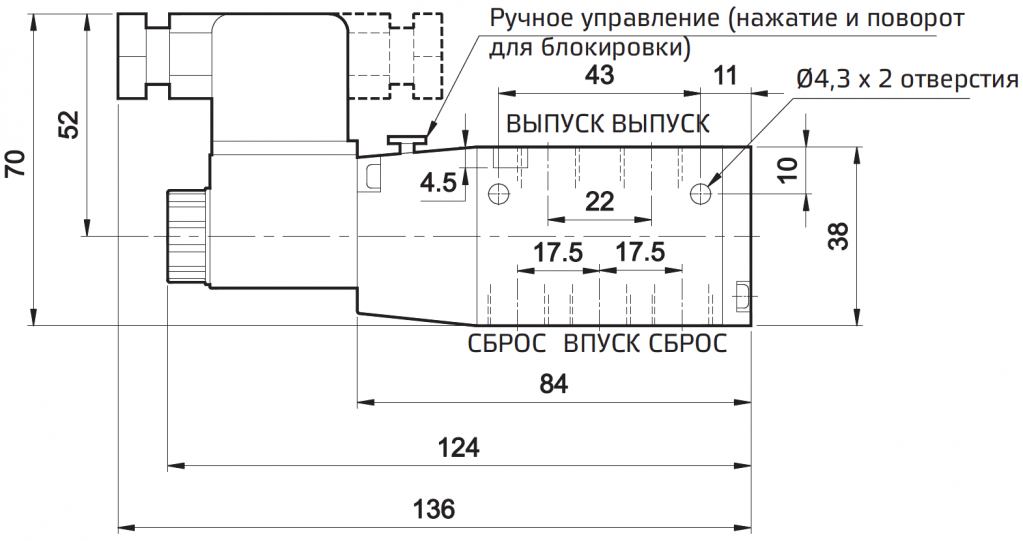

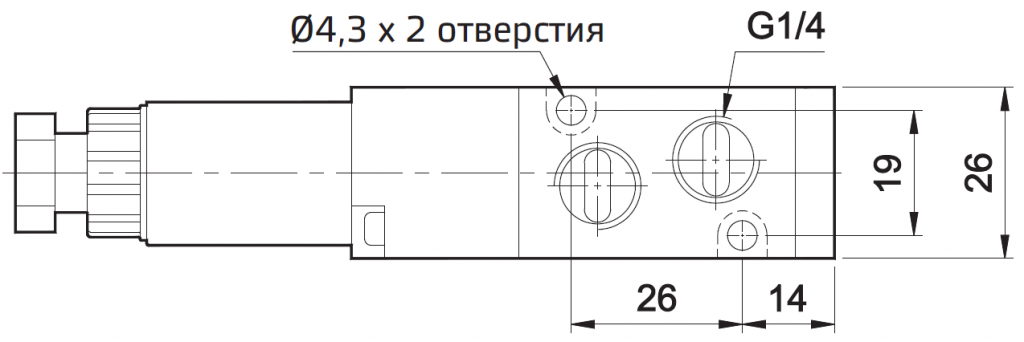

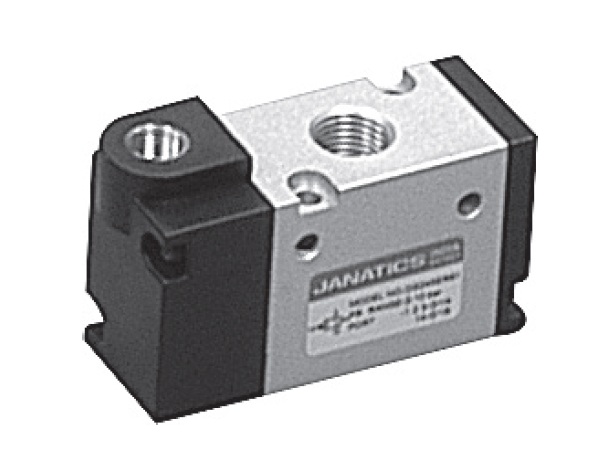

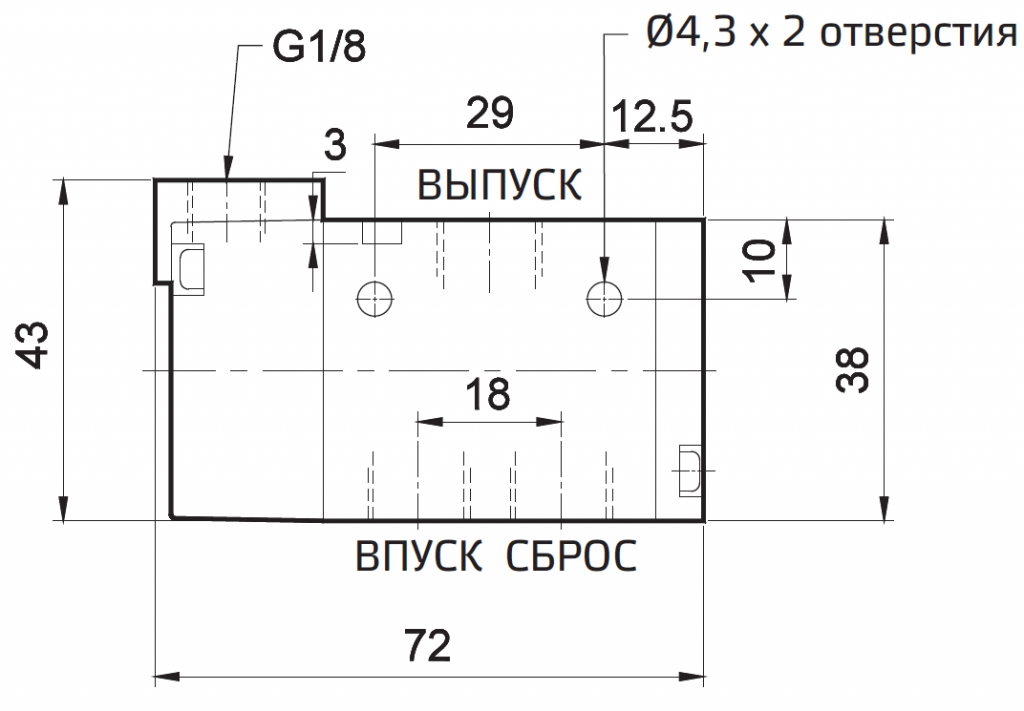

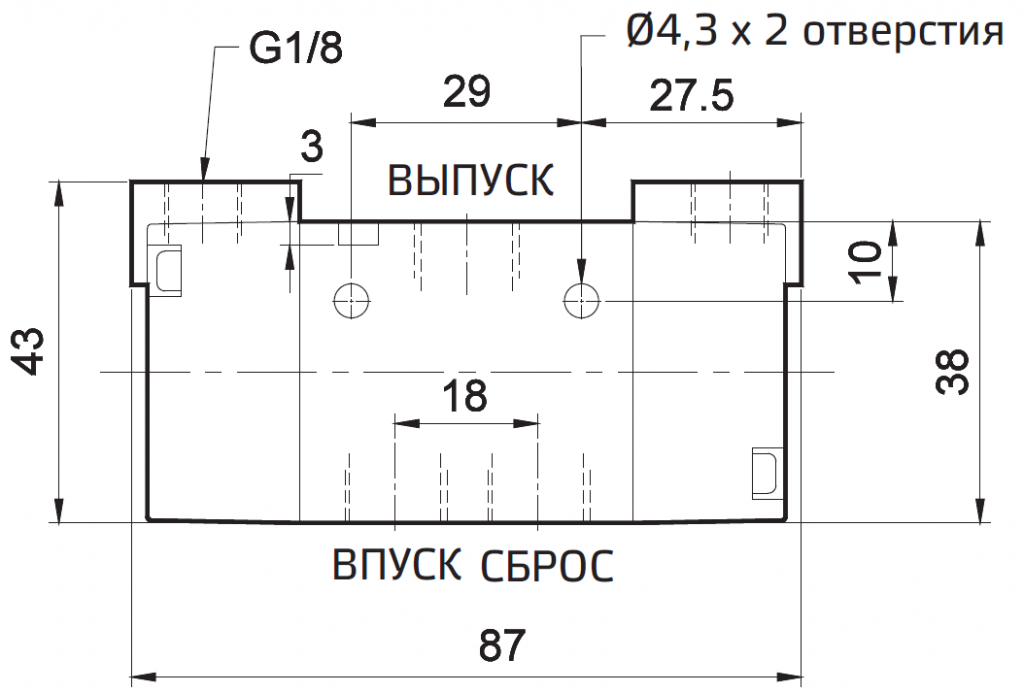

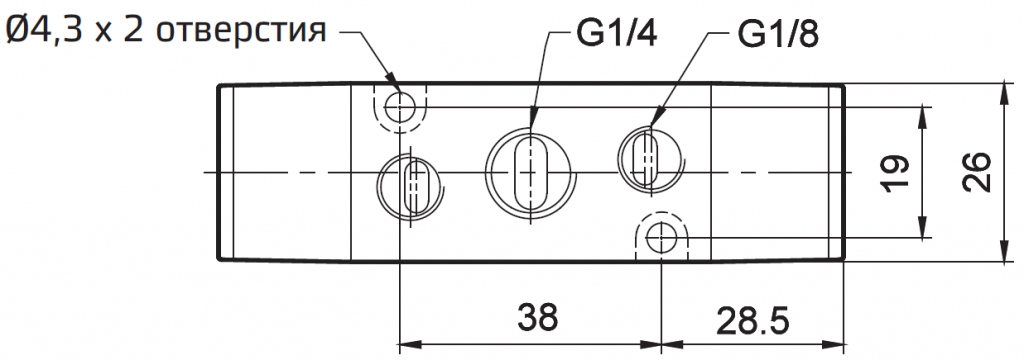

3/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом



№ для заказа |
DS235SR61
|
DS245SR61
|
Тип |
Нормально открытый |
Нормально закрытый
|
Обозначение
|

|
 |
1 — впуск, 2 — выпуск, 3 — сброс

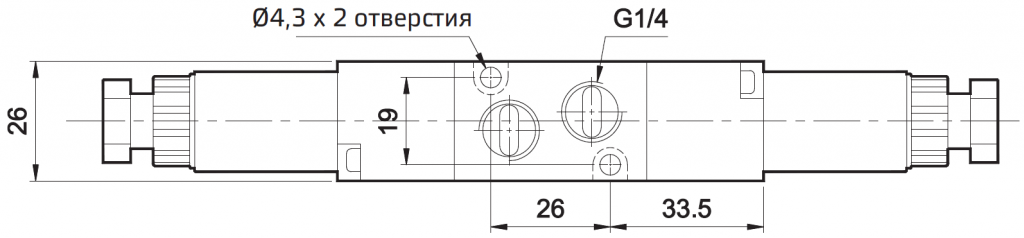

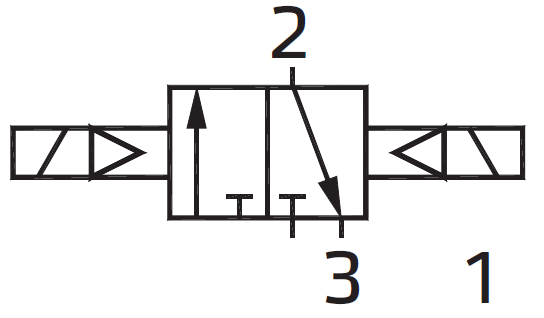

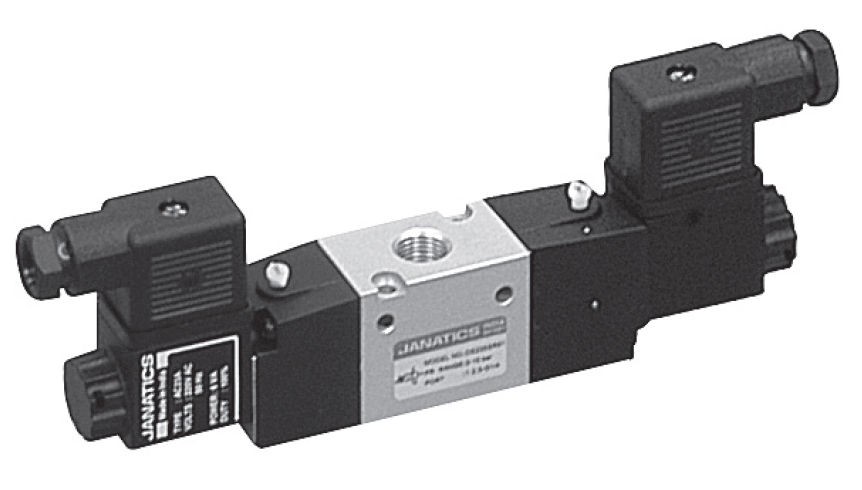

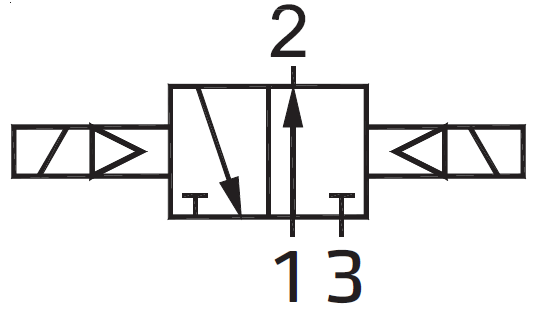

3/2 Пневмораспределитель с двусторонним электромагнитным управлением



№ для заказа
|
DS235SS61
|
DS245SS61
|
Тип
|
Нормально открытый
|
Нормально закрытый
|
Обозначение
|

|
 |
1 — впуск, 2 — выпуск, 3 — сброс

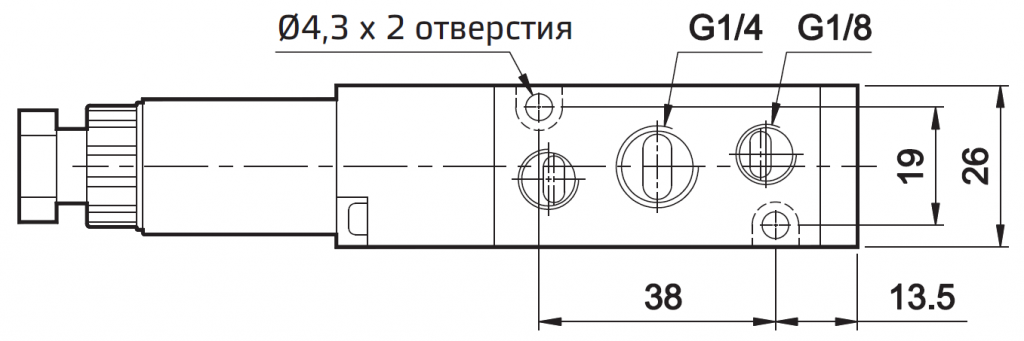

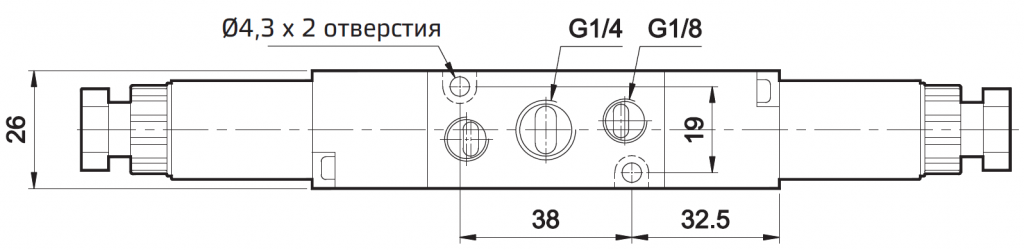

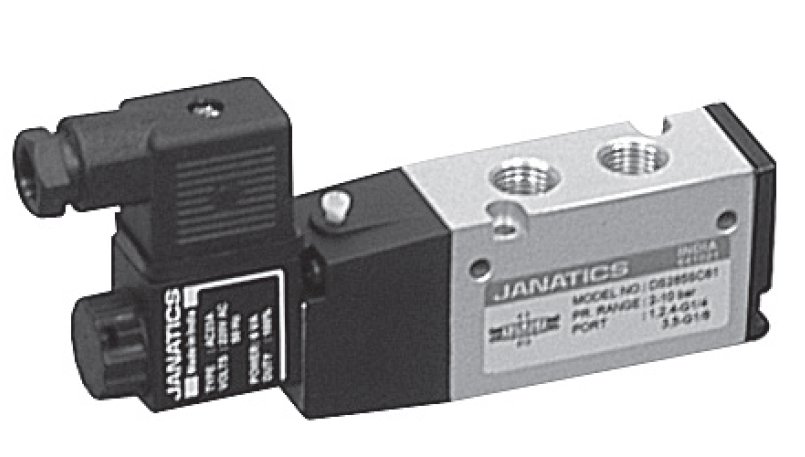

5/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом



№ для заказа
|
DS255SR61
|
Обозначение
|
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение. См. страницу № 191

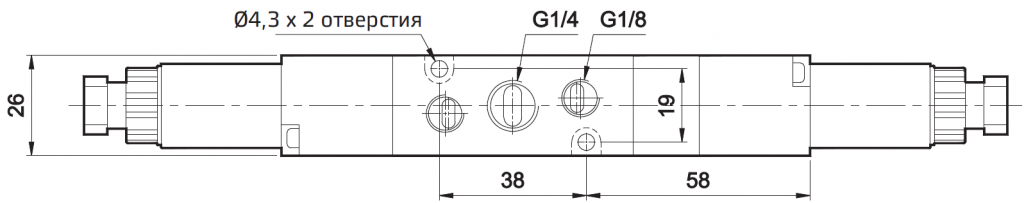

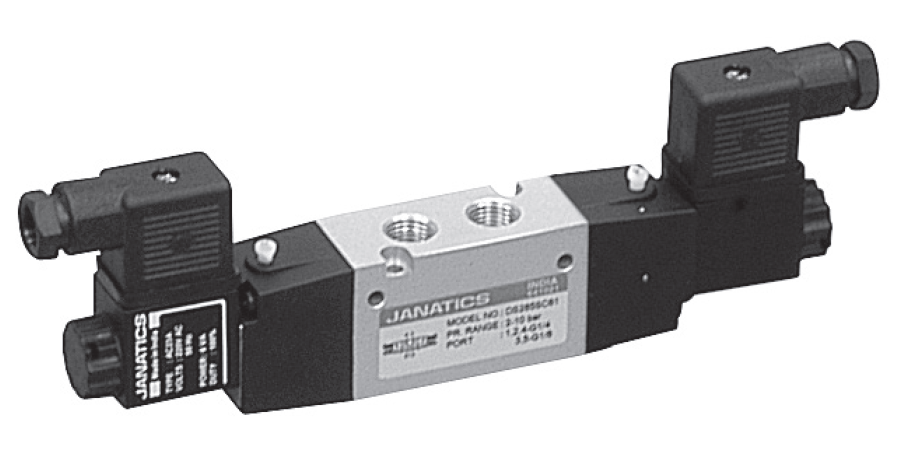

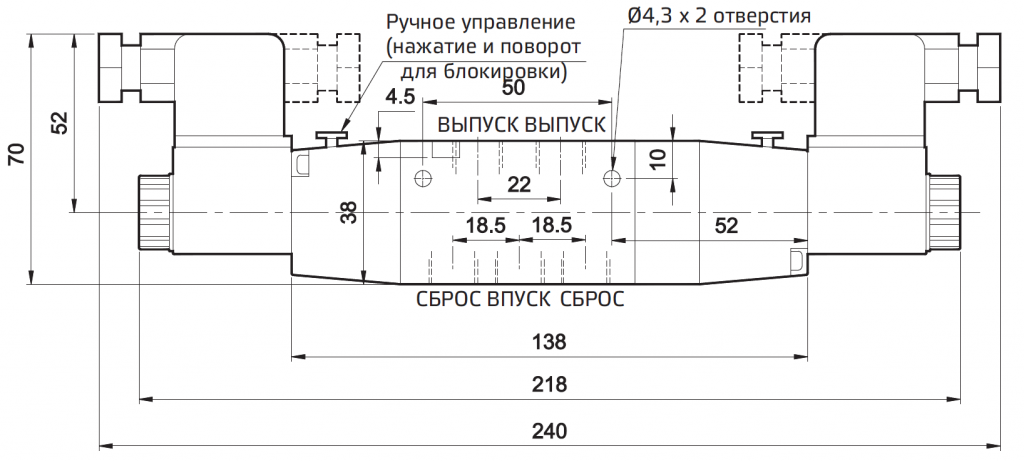

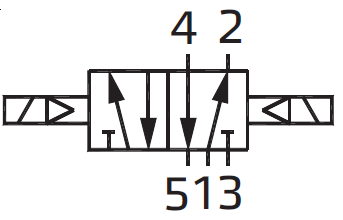

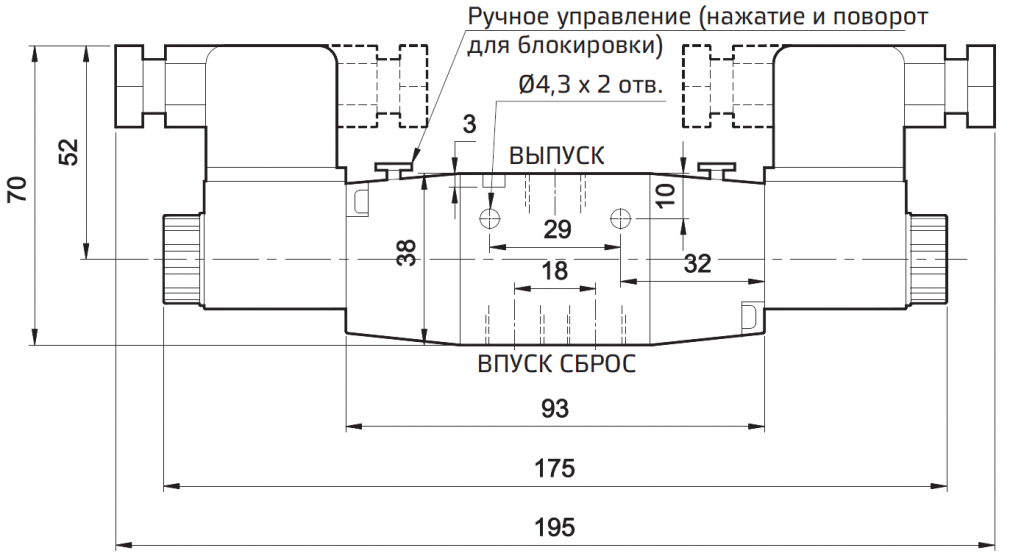

5/2 Пневмораспределитель с двусторонним электромагнитным управлением



№ заказа
|
DS255SS61
|
Обозначение
|
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

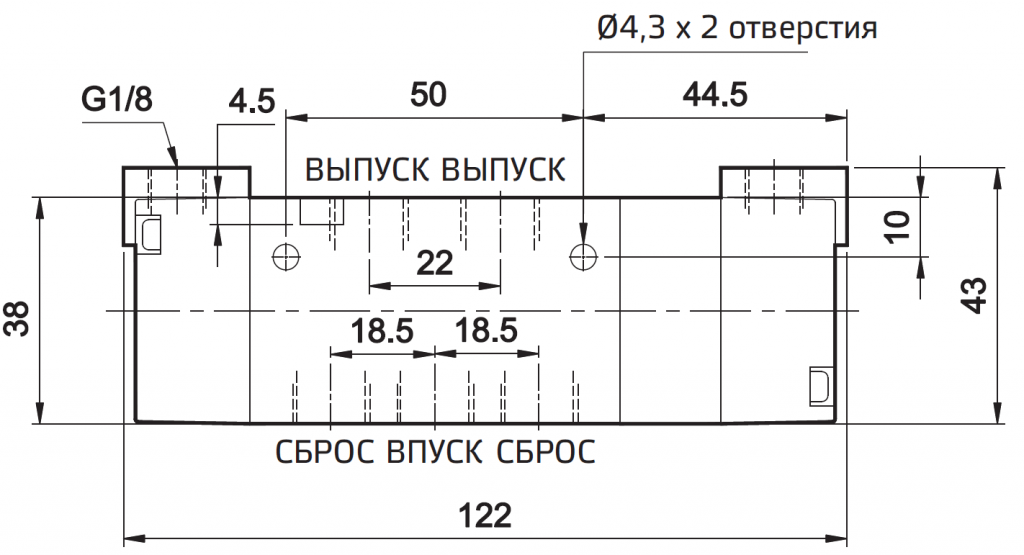

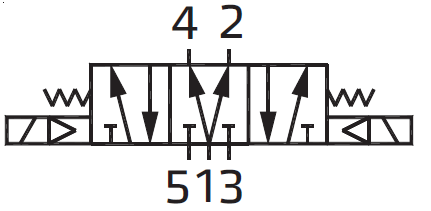

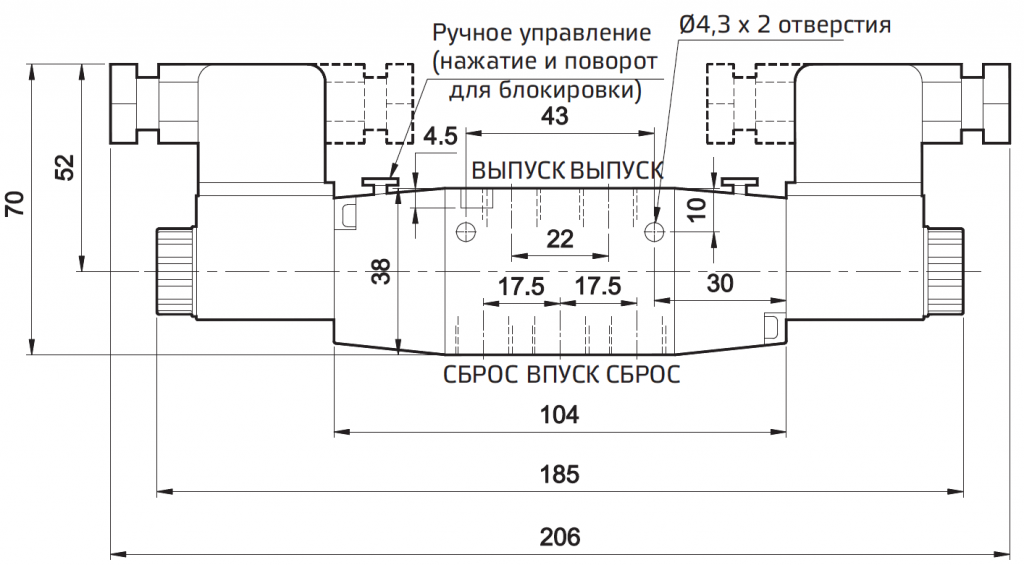

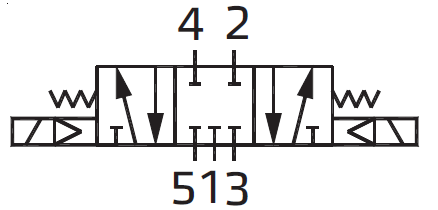

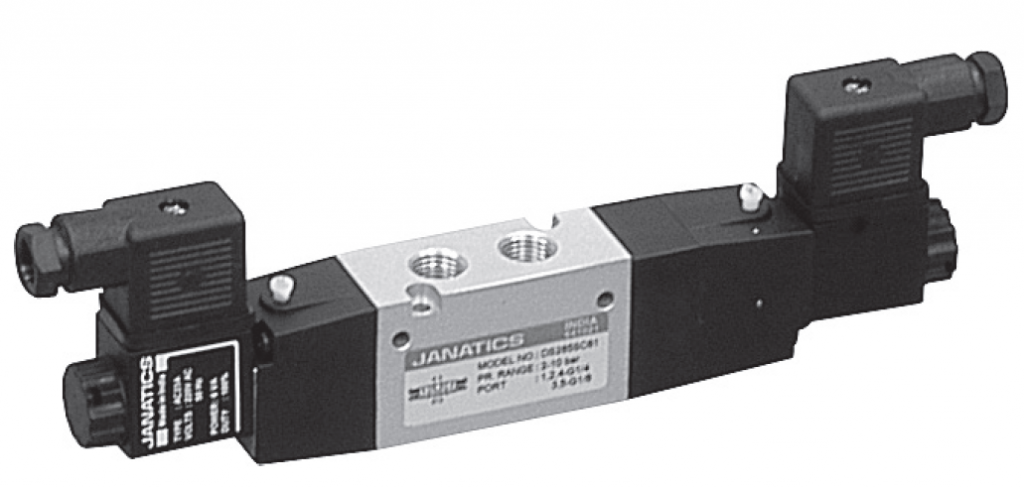

5/3 Пневмораспределитель с двусторонним электромагнитным управлением и пружинным возвратом в центральное положение



№ заказа*
|
DS265SC61
|
DS275SC61
|
DS285SC61
|
Тип
|
Закрытый центр
|
Открытый центр |
Нагруженный центр |
Обозначение
|

|

|
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение. См. страницу № 191.

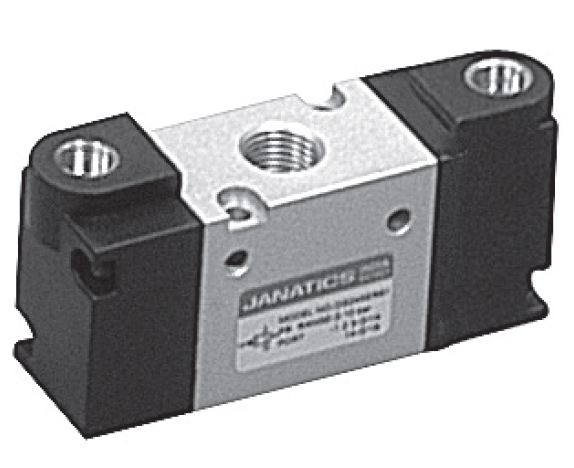

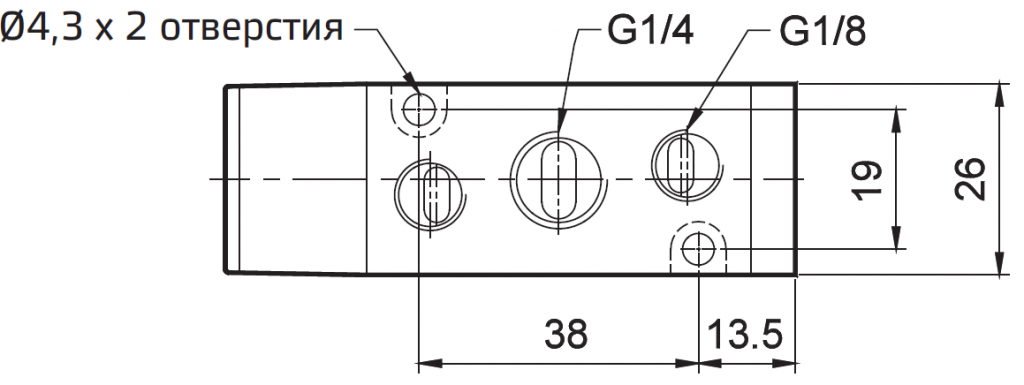

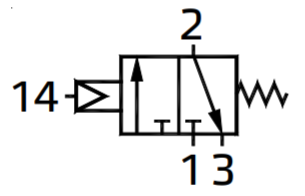

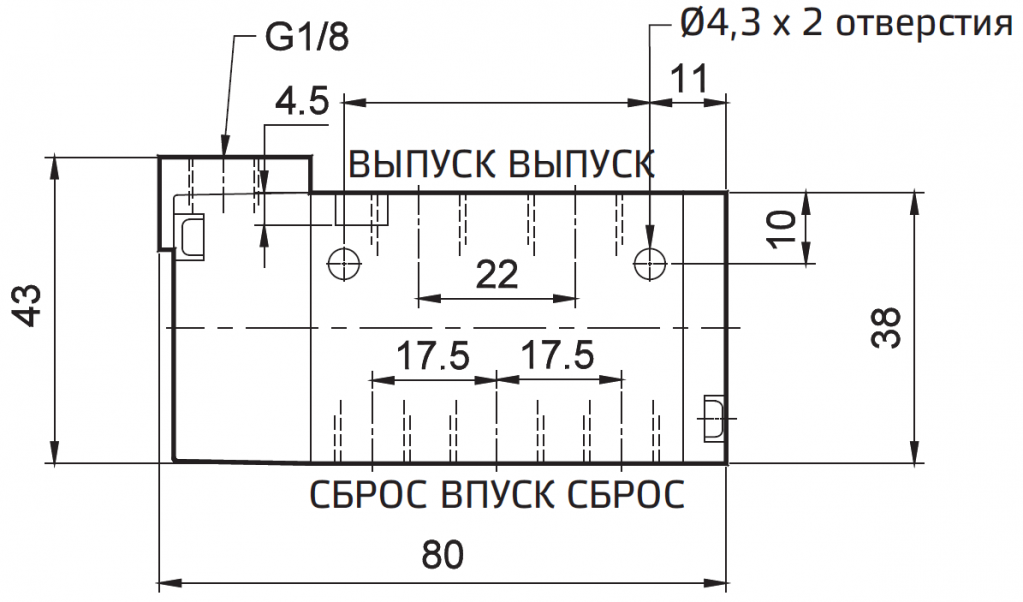

3/2 Пневмораспределитель с пневматическим управлением и пружинным возвратом



№ заказа*
|
DS235ER61
|
DS245ER61
|
Тип
|
Нормально открытый
|
Нормально закрытый
|
Обозначение
|

|
 |
1 — впуск, 2 — выпуск, 3 — сброс, 14 — внешний управляющий клапан

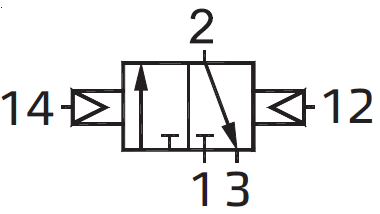

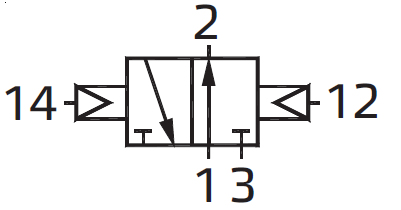

3/2 Пневмораспределитель с двусторонним пневматическим управлением



№ заказа*
|
DS235EE61
|
DS245EE61
|
Тип
|
Нормально открытый
|
Нормально закрытый
|
Обозначение
|

|
 |
1 — впуск, 2 — выпуск, 3 — сброс, 14, 12 — внешнее управление

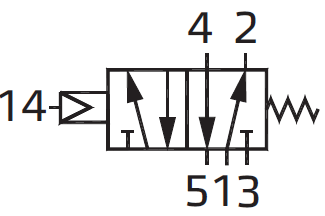

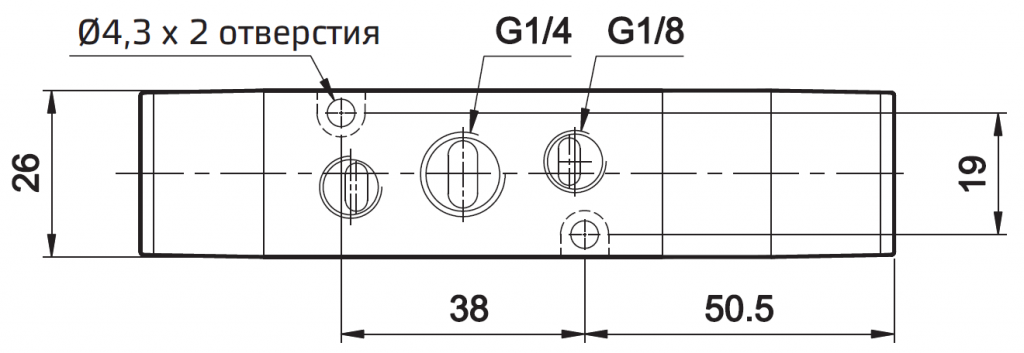

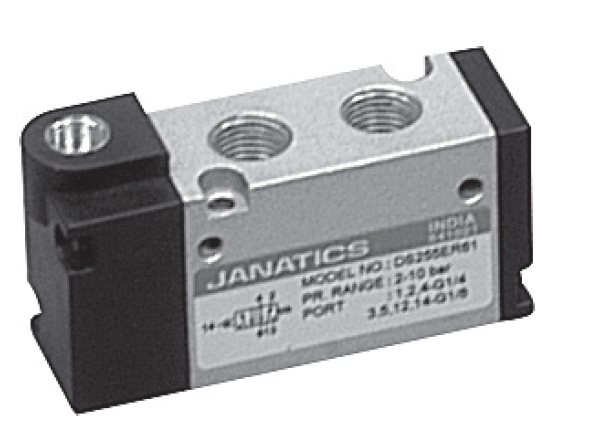

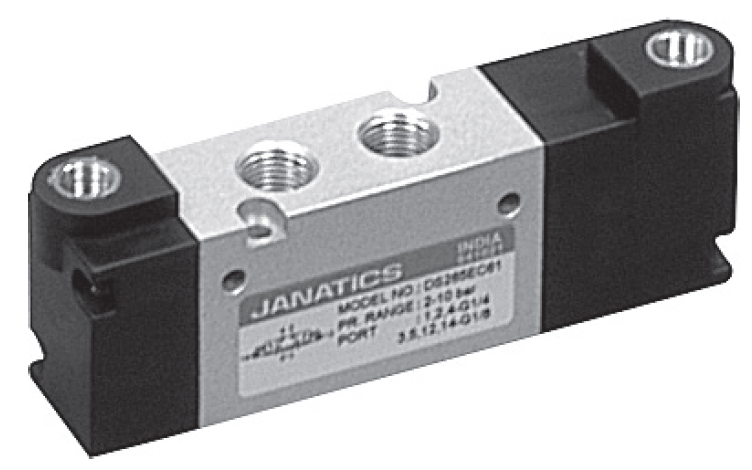

5/2 Пневмораспределитель с пневматическим управлением и пружинным возвратом



№ заказа*
|
DS255ER61
|
Обозначение
|
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14 — внешнее управление

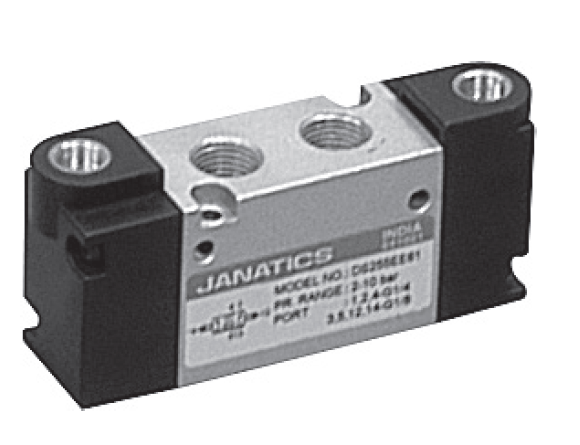

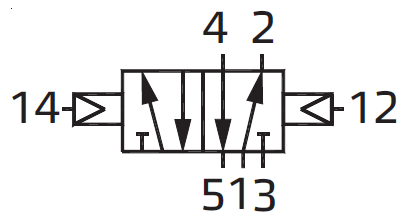

5/2 Пневмораспределитель с двусторонним пневматическим управлением



№ заказа*
|
DS255EE61
|
Обозначение
|
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14, 12 — внешнее управление

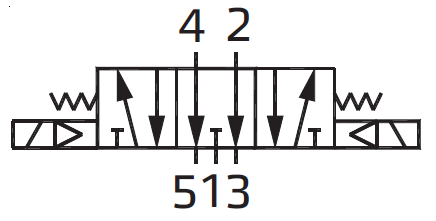

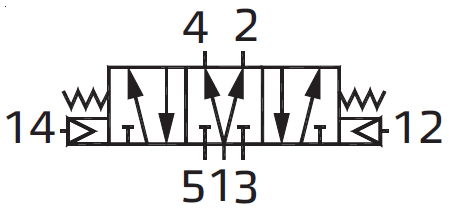

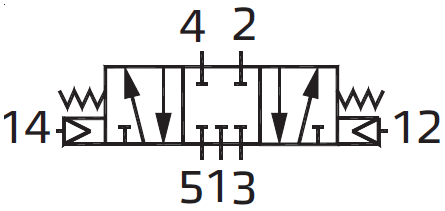

5/3 Пневмораспределитель с двусторонним пневматическим управлением и пружинным возвратом в центральное положение



№ заказа*
|
DS265EC61
|
DS275EC61
|
DS285EC61
|
Тип
|
Закрытый центр
|
Открытый центр
|
Нагруженный центр
|
Обозначение
|

|

|
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14, 12 — внешнее управление

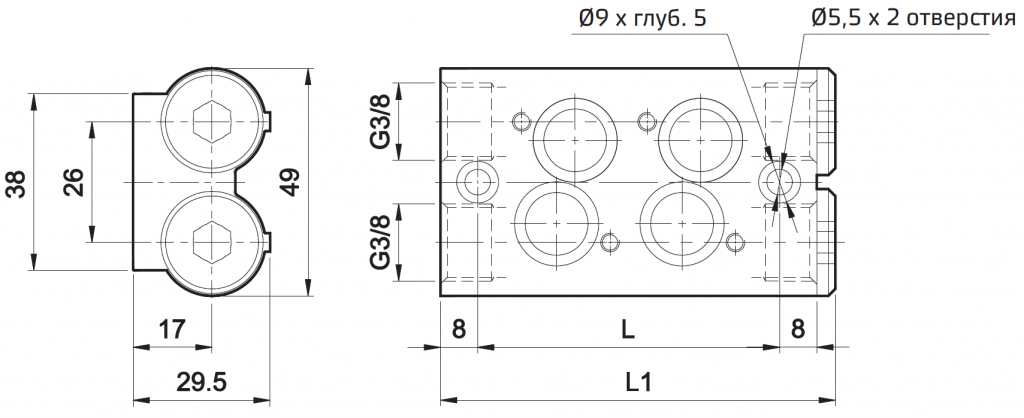

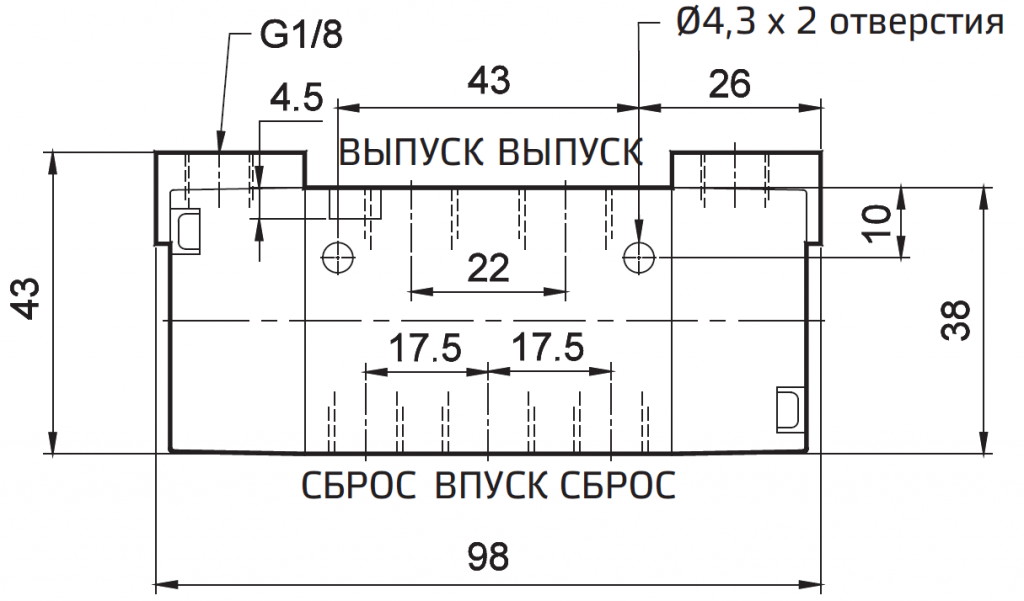

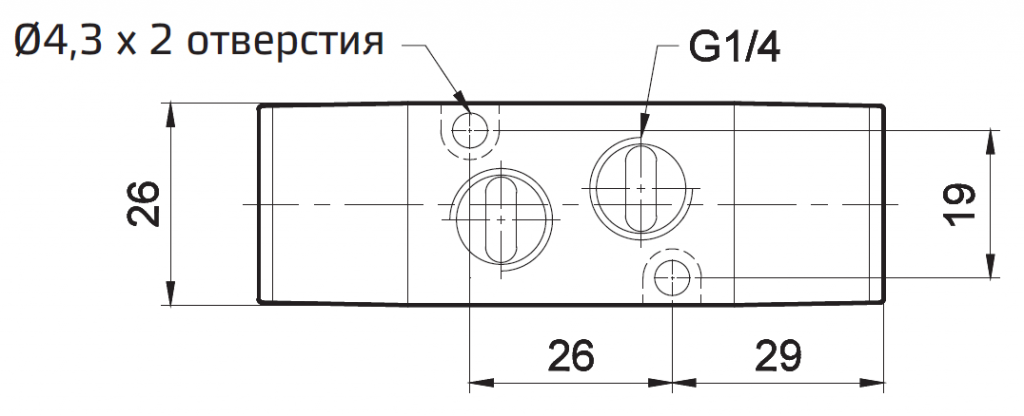

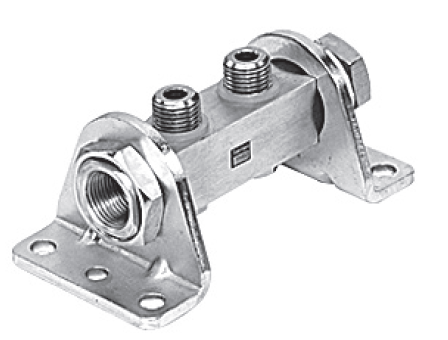

Плиты для компактного клапана

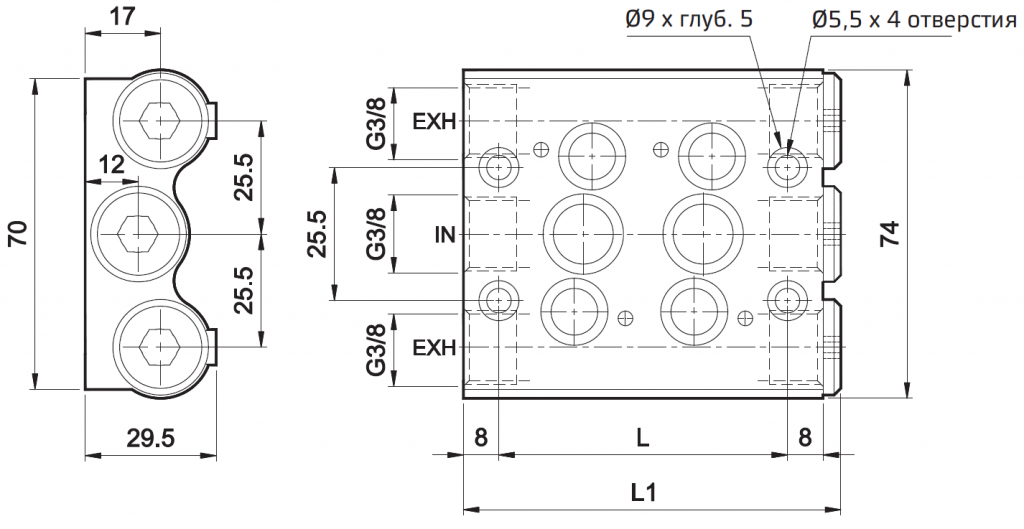

Плита — тип M051 (для клапанов 3/2)


Кол-во клапанов |
L |
L1 |
№ для заказа |
2 клапана |
65 |
85 |
M0510202 |
4 клапана |
119 |
139 |
M0510204 |
6 клапанов |
173 |
193 |
M0510206 |
8 клапанов |
227 |
247 |
M0510208 |
Плита — тип M003 (для клапанов 5/2, 5/3)


Кол-во клапанов
|
L |
L1 |
№ для заказа
|
2 клапана
|
65 |
85 |
M0030202
|
4 клапана
|
119 |
139 |
M0030204
|
6 клапанов
|
173 |
193 |
M0030206
|
8 клапанов
|
227 |
247 |
M0030208 |

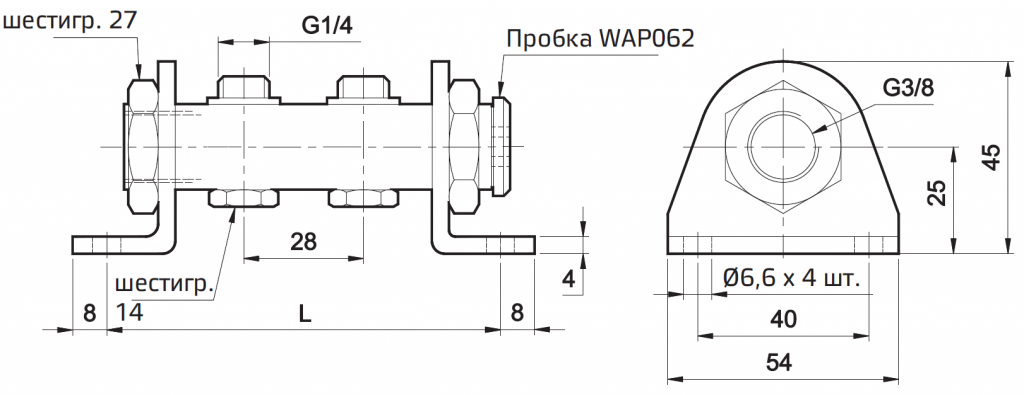

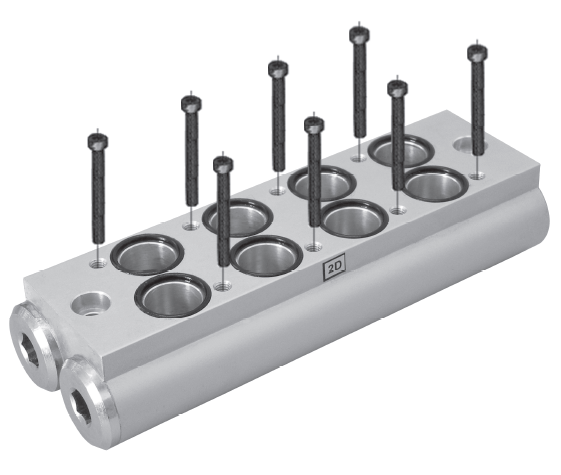

Плита — тип M004 (для клапанов 3/2, 5/2, 5/3)


Кол-во клапанов
|
L |
№ для заказа
|
2 клапана
|
92 |
M0040202
|
4 клапана
|
148 |
M0040204
|
6 клапанов
|
204 |
M0040206
|
8 клапанов
|
260 |
M0040208 |
Примечание: при монтаже компактных клапанов 3/2 на плиту типа M004 используйте только глушители AS0161.
Принадлежности для компактных клапанов

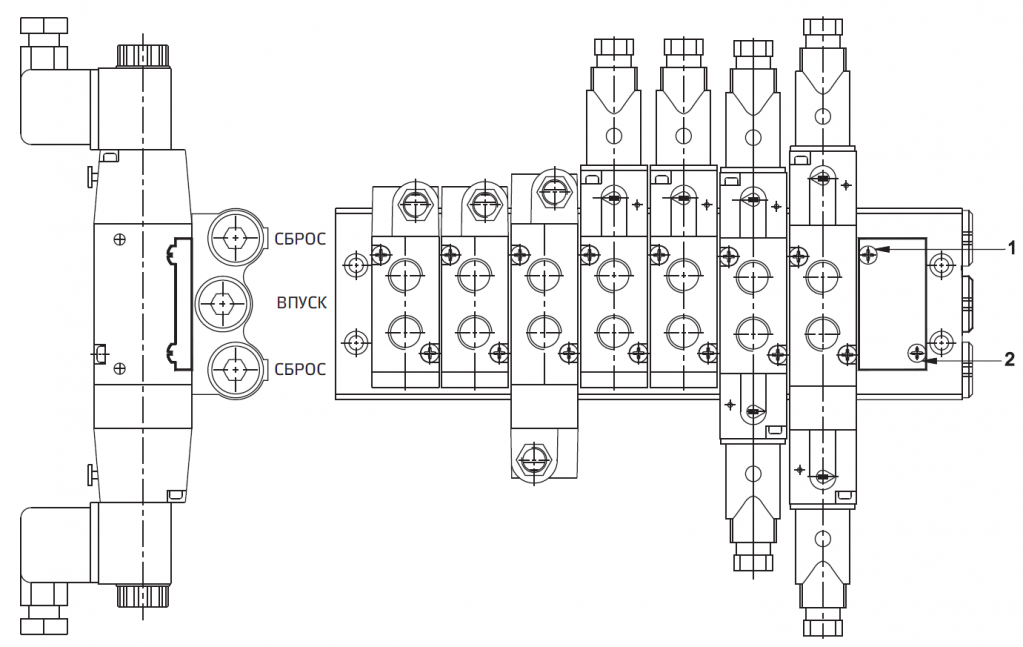

Плита-заглушка для плиты типа M051

№
|
Позиция
|
Количество
|
№ для заказа
|
1 |
Плита- заглушка
|
1 |
A4C03
|
2 |
Винт — M4X0,7
|
2 |
Область применения

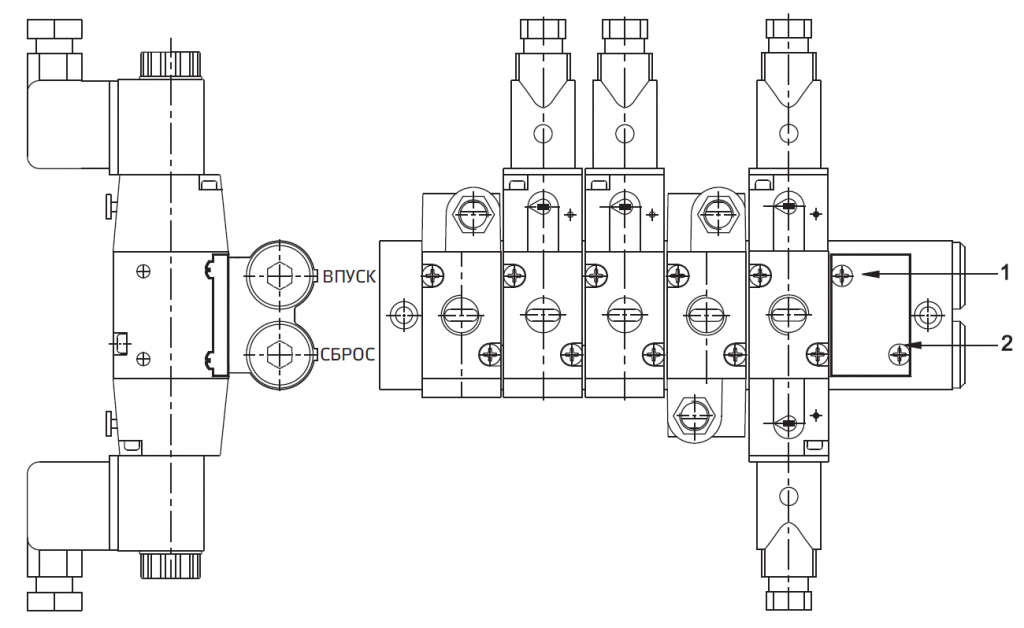

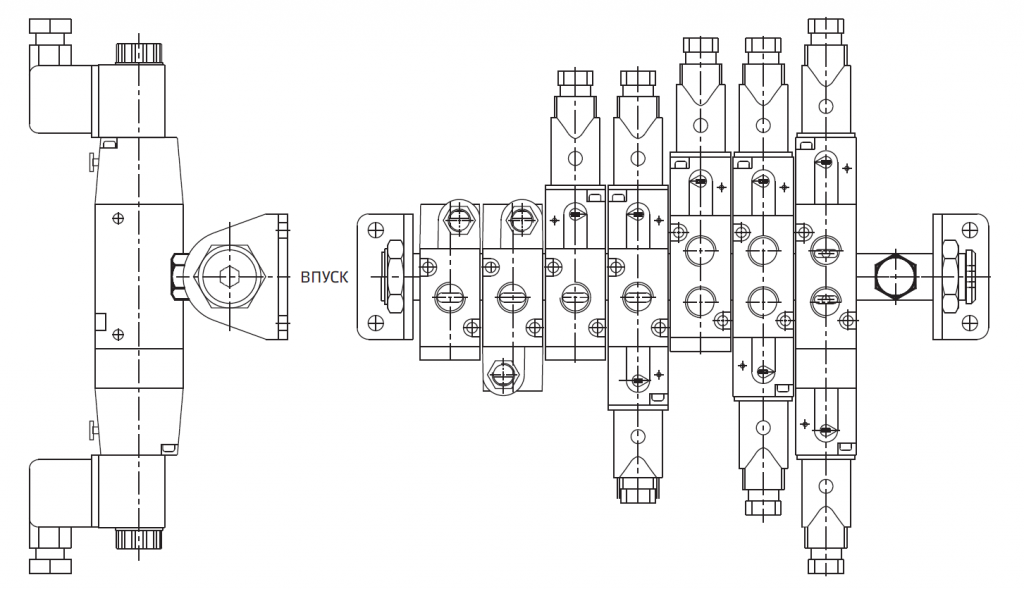

Плиту-заглушку можно использовать для заглушения неиспользуемого места на плите. Например, если требуется установить только 5 клапанов на плиту № M0510206, шестое место можно заглушить и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше).
Плита-заглушка для плиты типа M003

№
|
Позиция
|
Количество
|
№ для заказа
|
1 |
Плита- заглушка
|
1 |
A4C02
|
2 |
Винт — M4X0,7
|
2 |
Область применения
Плиту-заглушку можно использовать для заглушения неиспользуемого места на плите. Например, если требуется установить только 7 клапанов на плиту № M0030208, восьмое место можно заглушить и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше).

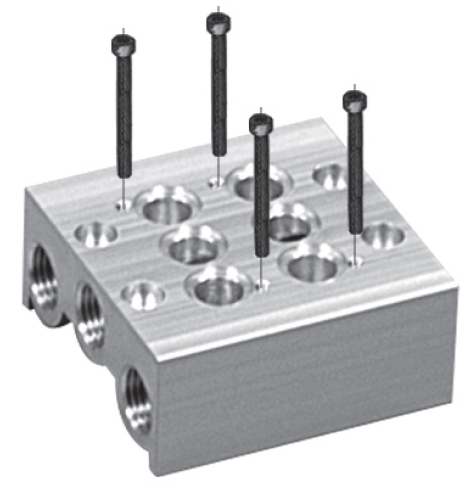

Заглушка для плиты типа M004

Изделие |
№ для заказа |
Заглушка |
A4C01 |
Область применения
Заглушку можно использовать для заглушения неиспользуемого места в плите. Например, если требуется установить только 7 клапанов на плиту № M0040208, восьмое место можно заглушить и делать холостым с помощью заглушки (см. рисунок выше).
Порядок заказа
1. Электромагнитный клапан + «разъем без светодиодного индикатора»
При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения
A |
220 B |
AC |
|
Q |
110 B |
DC |
B |
110 B |
AC |
S |
48 B |
DC |
D |
48 B |
AC |
W |
24 B |
DC |
G |
24 B |
AC |
R |
12 B |
DC |
Пример:
а. Номер заказа нормально закрытого электромагнитного клапана 3/2 с одной катушкой 24 В пост. тока и кабелем PG — DS245SR61-W .
б. Номер заказа нормально закрытого электромагнитного клапана 3/2 с одной катушкой 24 В пост. тока и литым кабелем — DS245SR61-W1
2. Электромагнитный клапан + «разъем со светодиодным индикатором»
При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц.

|

|

|

|
Напряжение
|
Цвет корпуса и индикация |
Цвет светодиода |
Тип соединения |
A |
220 B AC |
TO
|

|
R |
Красный |
0 |
Кабельн. ввод PG
|
G |
24 B AC |

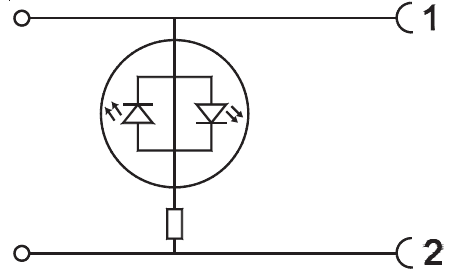

Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания
|
W |
24 B DC |
T1 |

|
1 |
Литой кабель (длиной 2 метра)
|
|
|

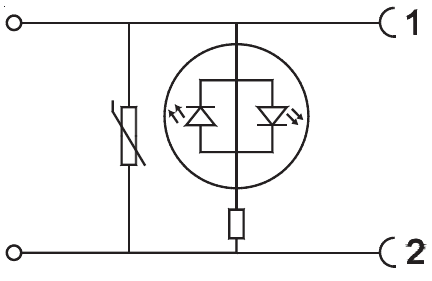

Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки |
Пример:
Код для заказа нормально закрытого электромагнитного клапана 3/2 (1/4 дюйма) с разъемами 24 Впост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором, красным светодиодом с литым кабелем: DS245SR61-WT1R1.
Код для заказа запасной катушки
Катушка (без разъема) |
Код для заказа |
Напряжение |
AC |
DC |
220 |
AC23A |
- н/п - |
110 |
AC23B |
DC24Q |
48 |
AC23D |
DC24S |
24 |
AC23G |
DC24W |
12 |
- н/п - |
DC24R |
