Особенности
- Подходит для монтажа на плите.
- Возможность индивидуального монтажа.
- Компактный размер.
- Ручная блокировка.
- Широкий диапазон напряжений.
Важно
Во избежание отказа работы клапана или катушки убедитесь, что минимальный объем подаваемого воздуха на клапан составляет 800 л/мин через трубу с минимальным наружным диаметром Ø8 (с минимальным внутренним диаметром Ø5,5).

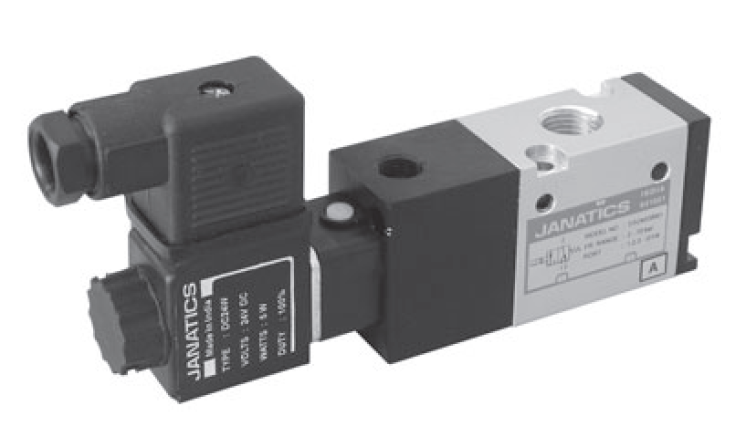

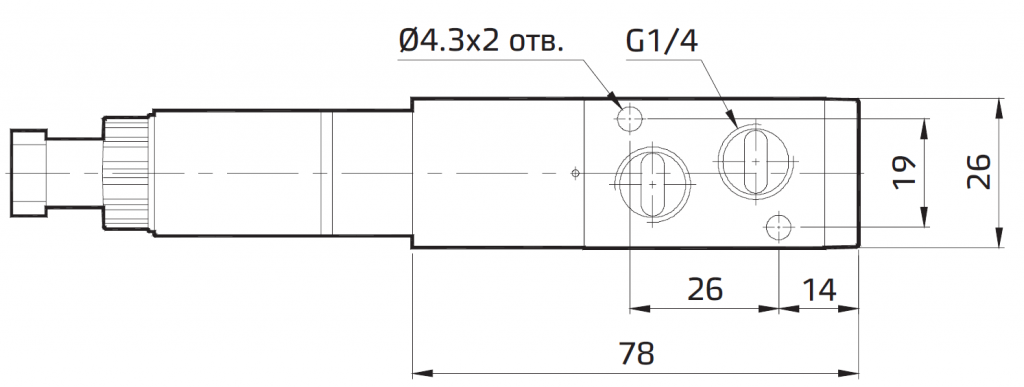

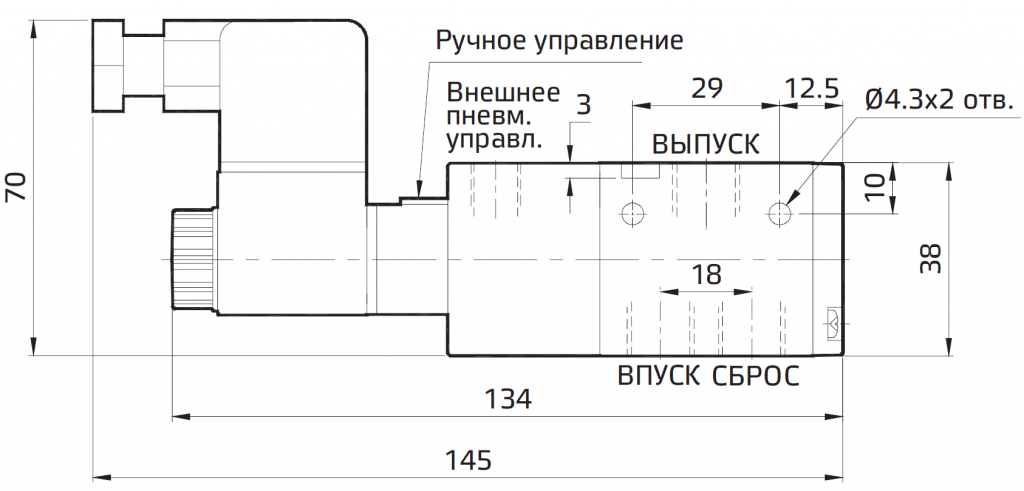

3/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом
| № для заказа |
DS235TR61
|
DS245TR61
|
| Тип |
Нормально открытый |
Нормально закрытый
|
Обозначение
|
|
 |

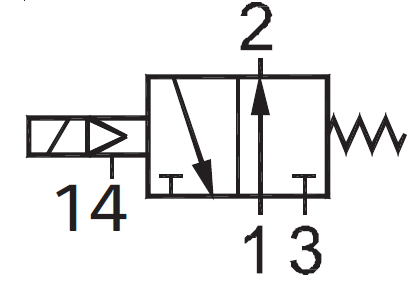

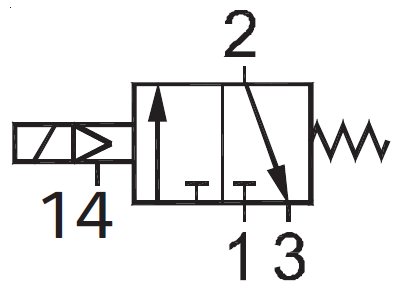

1 — впуск, 2 — выпуск, 3 — сброс, 14 — пневмоуправление
* Для определения номера заказа необходимо добавить напряжение.

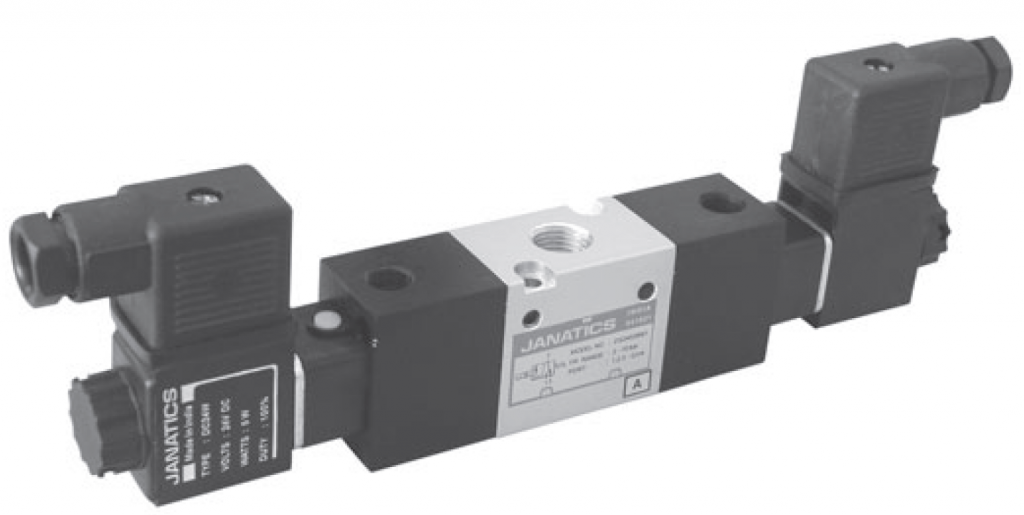

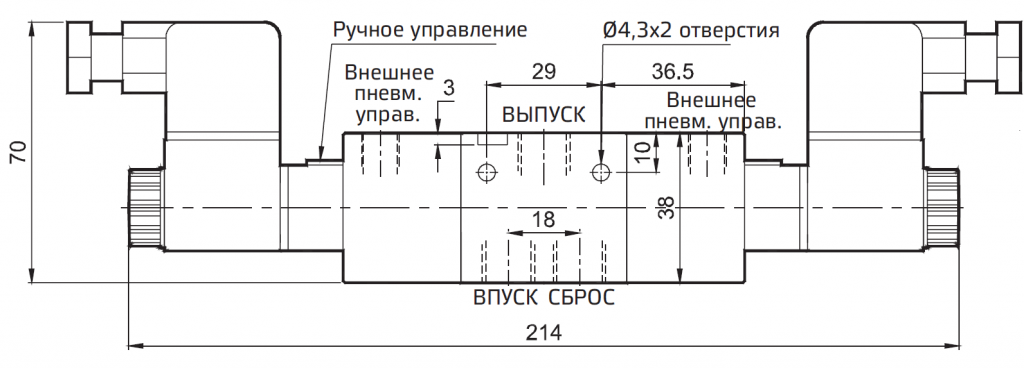

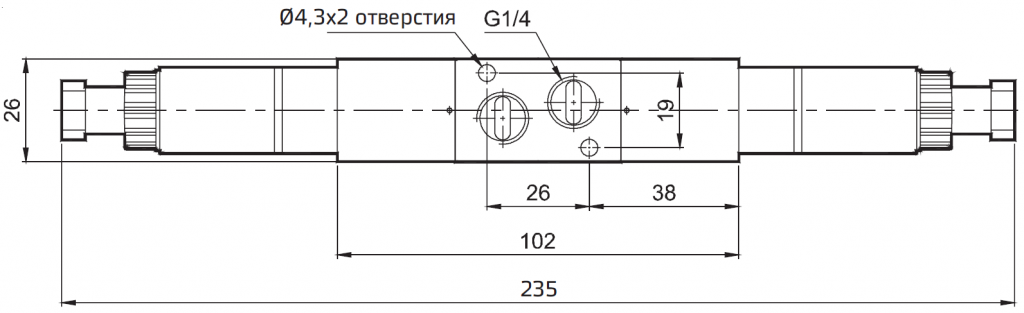

3/2 Пневмораспределитель с двусторонним электромагнитным управлением
№ для заказа
|
DS235TT61
|
DS245TT61
|
Тип
|
Норм. открытый
|
Норм. закрытый
|

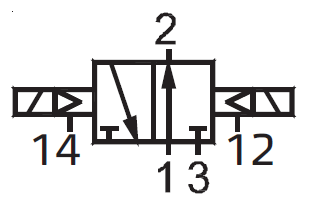

Обозначение
|
|
 |

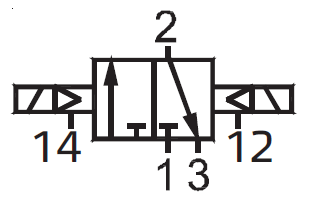

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14, 12 — пневмоуправление

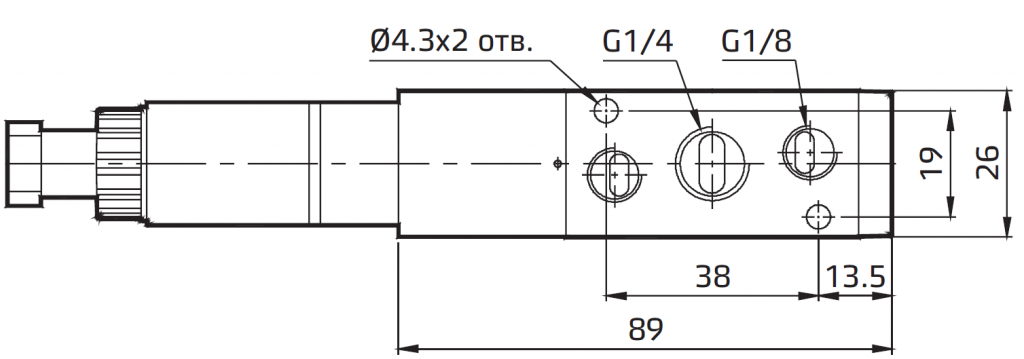

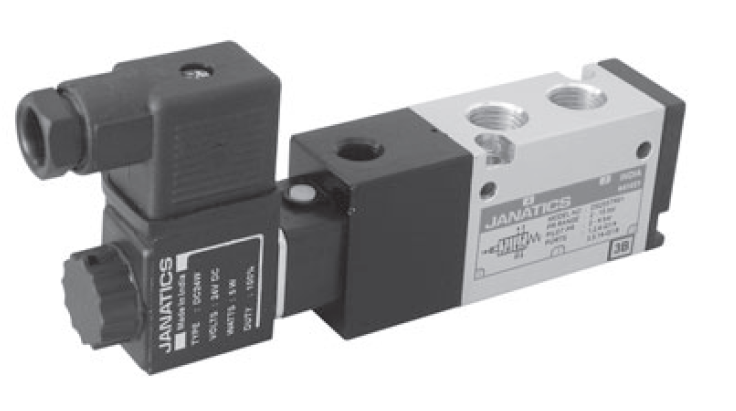

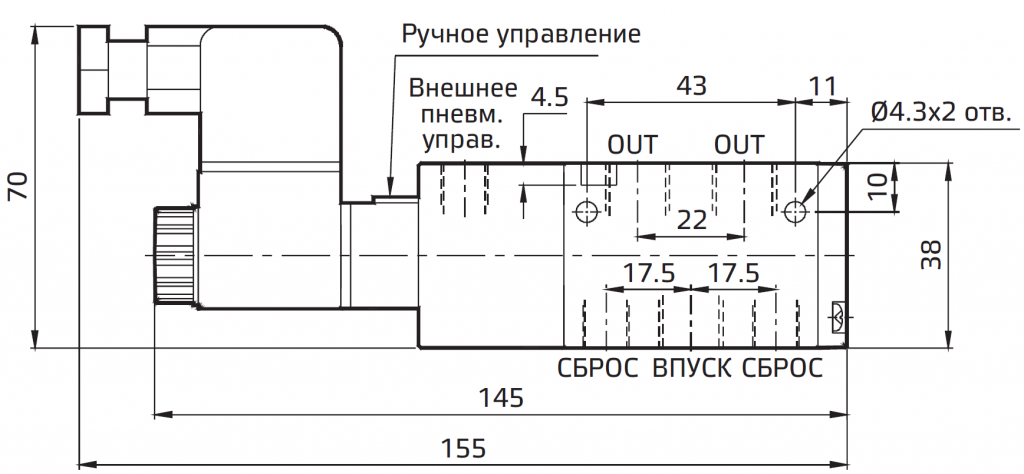

5/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом
№ для заказа
|
DS255TR61
|
Обозначение
|
 |

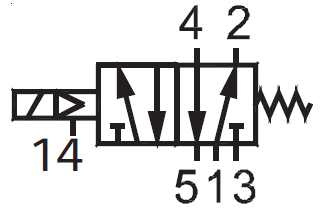

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14 — пневмоуправление

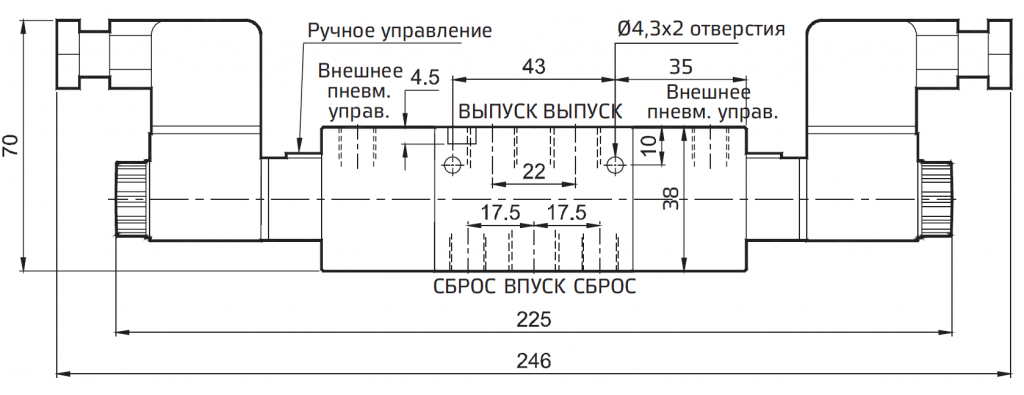

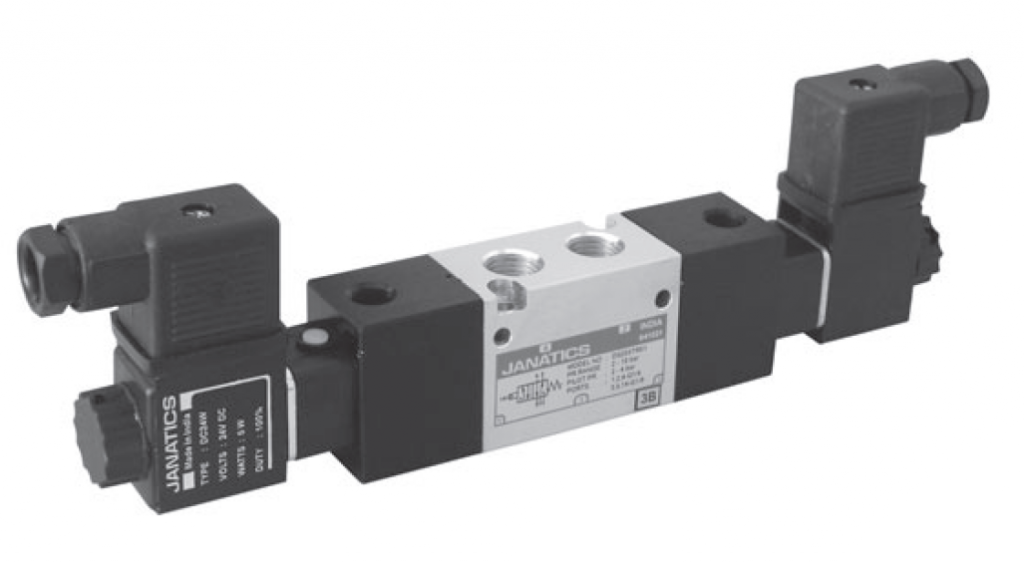

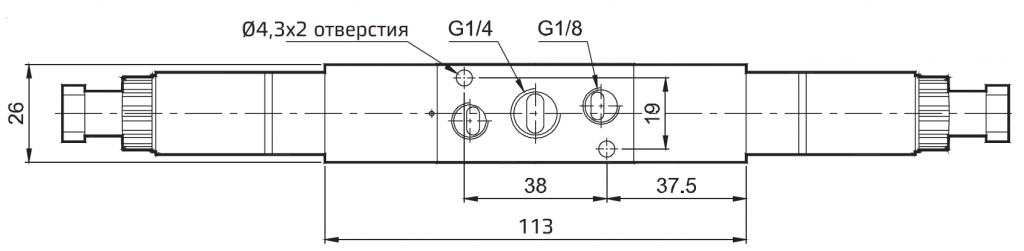

5/2 Пневмораспределитель с двусторонним электромагнитным управлением
№ заказа
|
DS255TT61
|
Обозначение
|
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение
Порядок заказа
1. Электромагнитный клапан + «разъем без светодиодного индикатора»
При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения
| A |
220 B |
AC |
|
Q |
110 B |
DC |
| B |
110 B |
AC |
S |
48 B |
DC |
| D |
48 B |
AC |
W |
24 B |
DC |
| G |
24 B |
AC |
R |
12 B |
DC |
Пример:
а. Номер заказа нормально закрытого клапана 3/2, с одной катушкой 24 В пост. тока и кабелем PG — DS245TR61-W .
б. Номер заказа нормально закрытого клапана 3/2, с одной катушкой 24 В пост. тока и литым кабелем — DS245TR61-W1 .
2. Электромагнитный клапан + «разъем со светодиодным индикатором»
При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц.
|
|
|
|
Напряжение
|
Цвет корпуса и индикация |
Цвет светодиода |
Тип соединения |
| A |
220 B AC |
TO
|
|
R |
Красный |
0 |
Кабельн. ввод PG
|
| G |
24 B AC |
Прозрачный корпус с биполярным светодиодным
индикатором, подтверждающим напряжение питания
|
| W |
24 B DC |
T1 |
|
1 |
Литой кабель
(длиной 2 метра)
|
|
|
Прозрачный корпус с биполярным светодиодным
индикатором, подтверждающим напряжение питания,
плюс варистор для защиты от перенапряжения
источника и нагрузки |
Пример:
Код для заказа нормально закрытого клапана 3/2, с разъемами 24 В пост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором, красным светодиодом с литым кабелем: DS245TR61-WT1R1 .
