Компактный клапан G1/2 Серия DS2

Особенности

• Подходит для монтажа на плите.
• Возможность индивидуального монтажа.
• Компактный размер.
• Ручная блокировка.
• Большой выбор плит.
• Широкий диапазон напряжений.

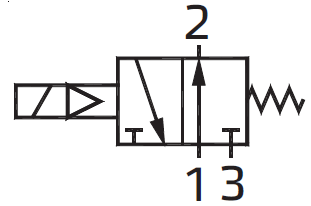

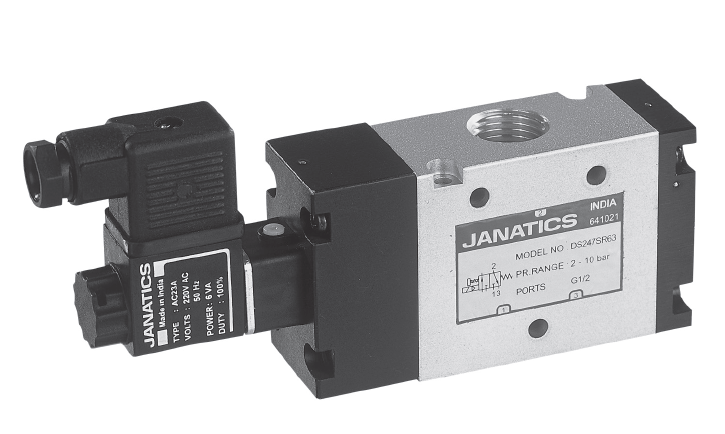

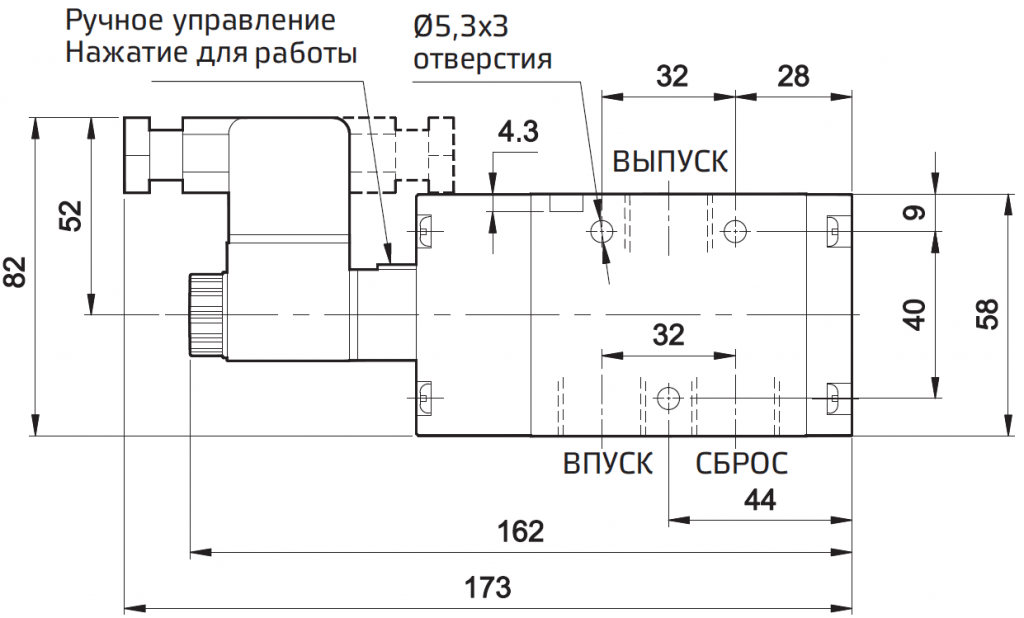

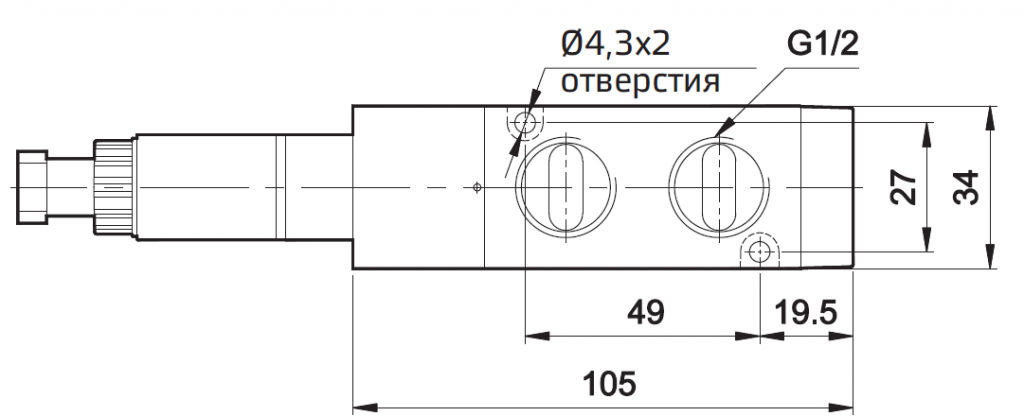

3/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом

№ для заказа	DS237SR63	DS247SR63
Тип	Нормально открытый	Нормально закрытый

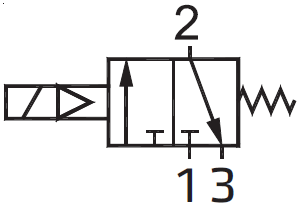

Обозначение

1 — впуск, 2 — выпуск, 3 — сброс
* Для определения номера заказа необходимо добавить напряжение. См. страницу № 207.

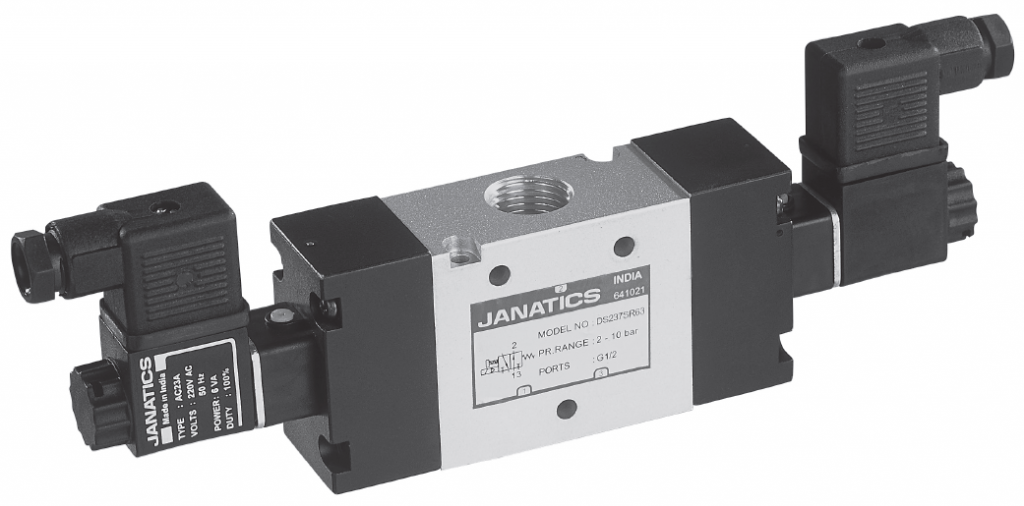

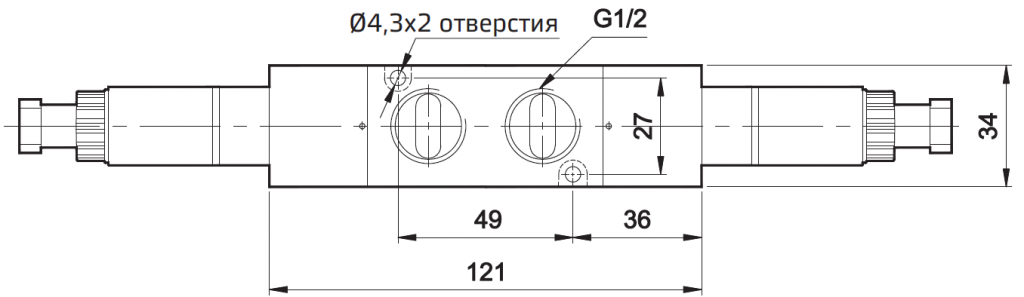

3/2 Пневмораспределитель с двусторонним электромагнитным управлением

№ для заказа	DS237SS63	DS247SS63
Тип	Нормально открытый	Нормально закрытый
Обозначение

1 — впуск, 2 — выпуск, 3 — сброс

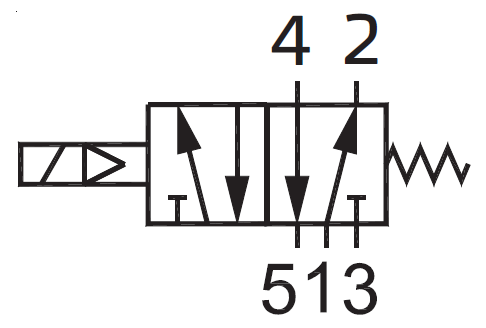

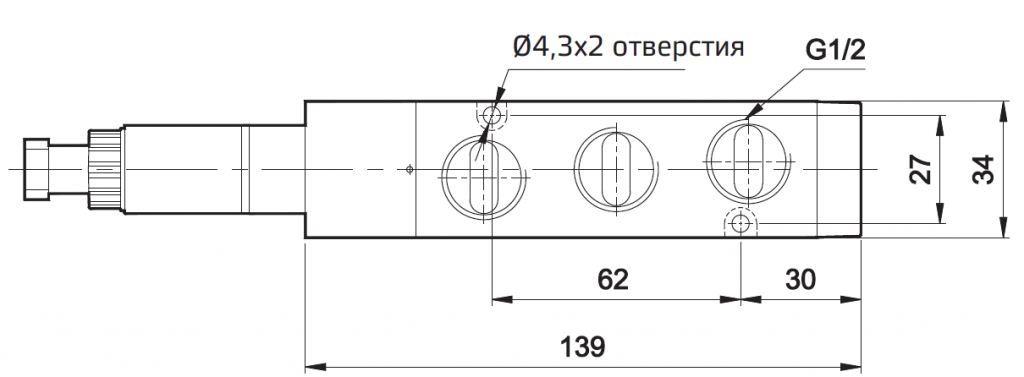

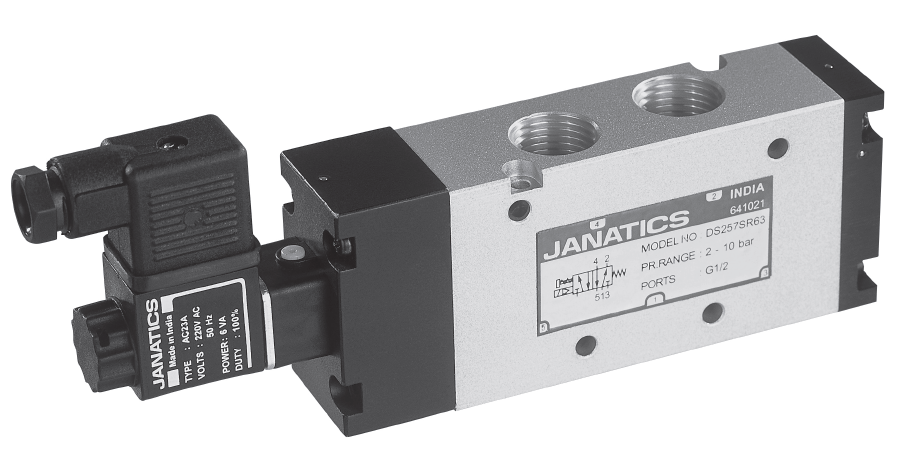

5/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом

№ для заказа	DS257SR63
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение. См. страницу № 207.

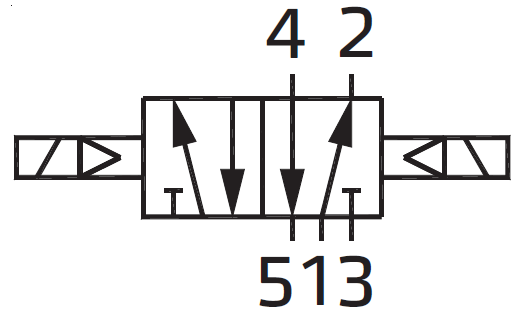

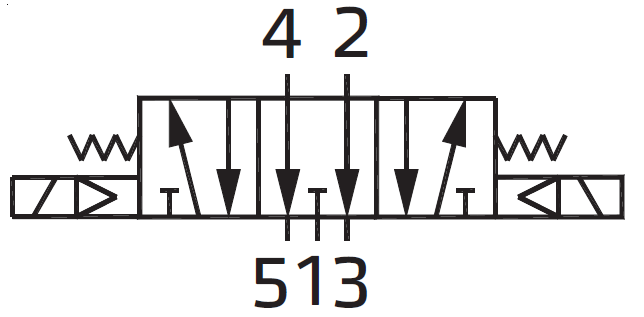

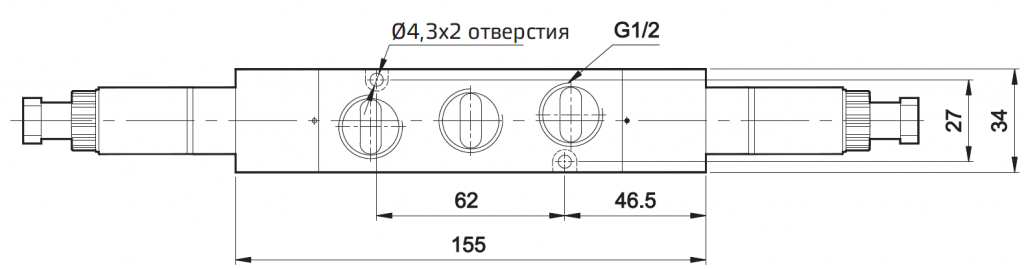

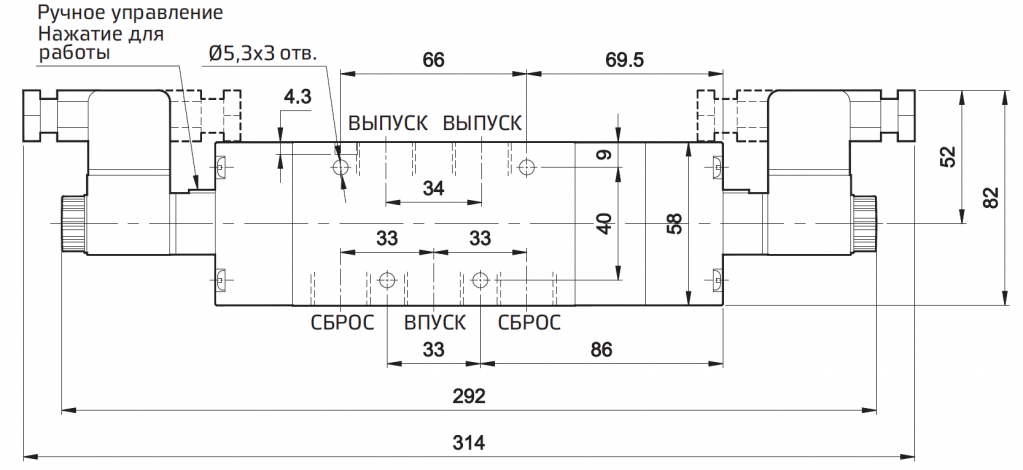

5/2 Пневмораспределитель с двусторонним электромагнитным управлением

№ заказа	DS257SS63
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

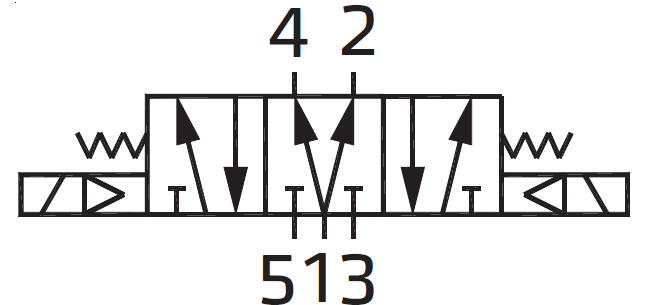

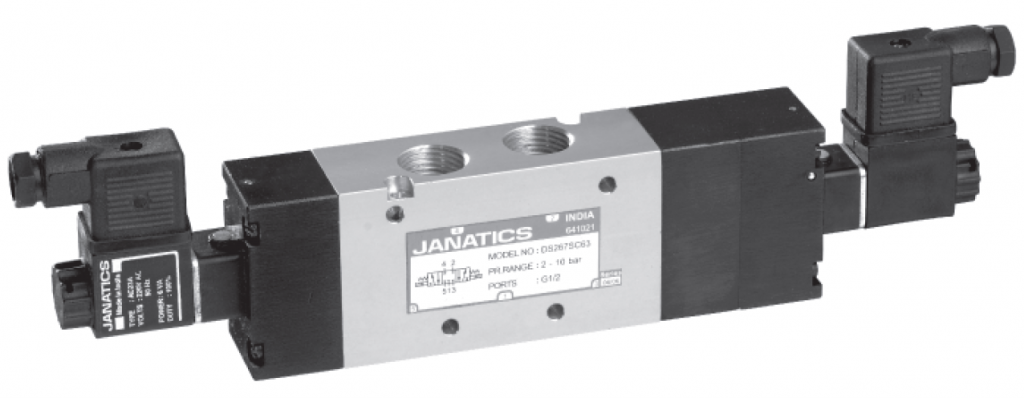

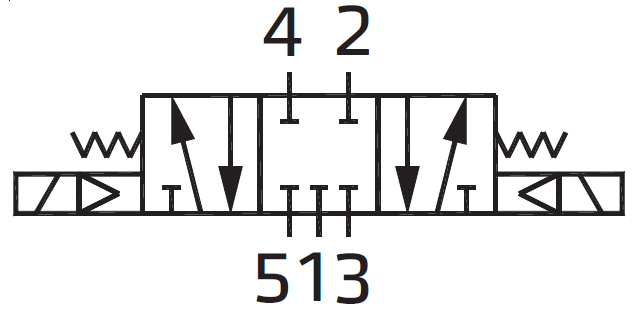

5/3 Пневмораспределитель с двусторонним электромагнитным управлением и пружинным возвратом в среднее положение

№ заказа*	DS267SC63	DS277SC63	DS287SC63
Тип	Закрытый центр	Открытый центр	Нагруженный центр
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение. См. страницу № 207

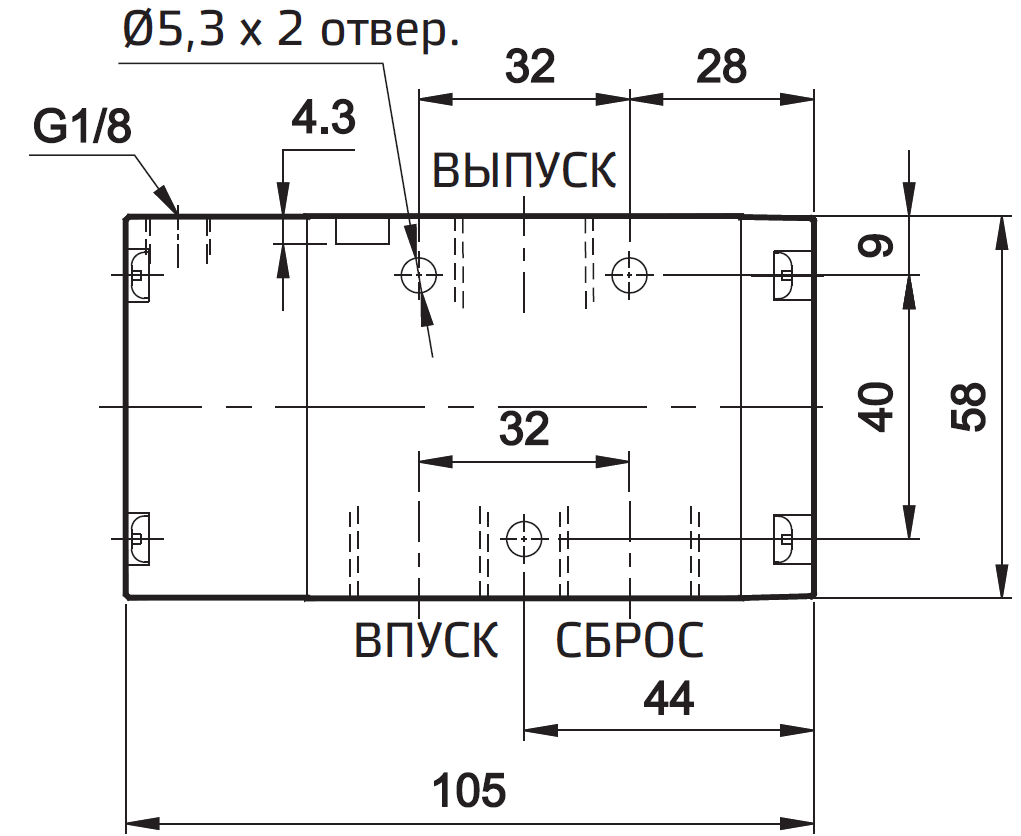

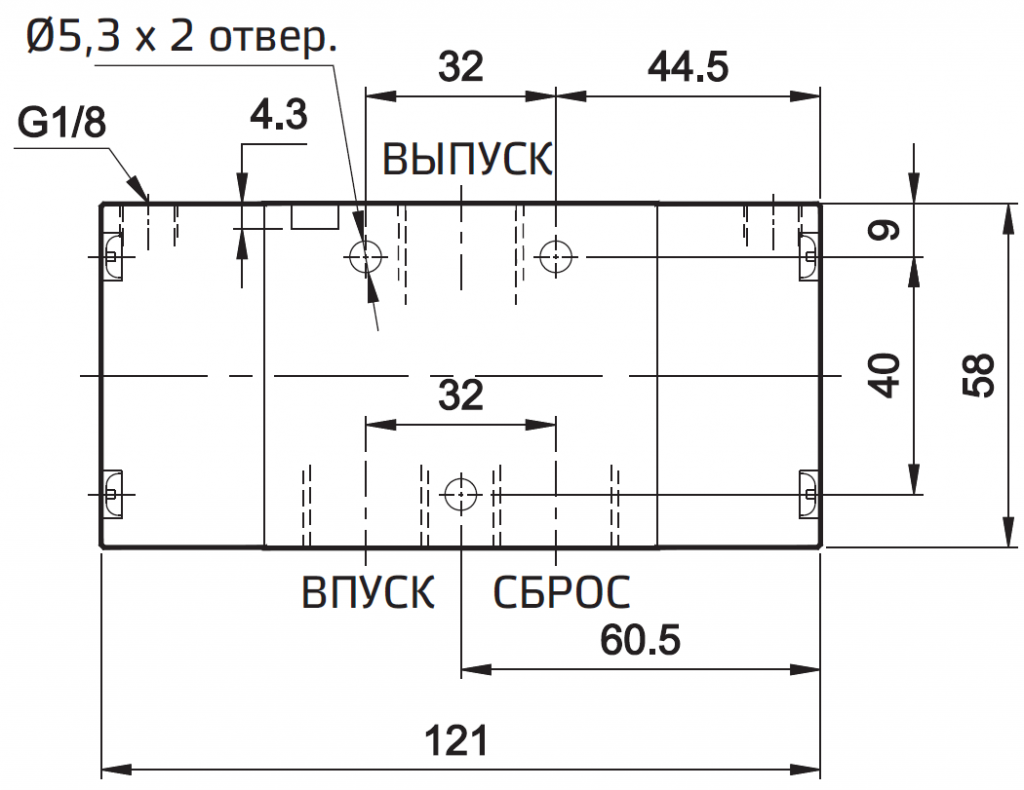

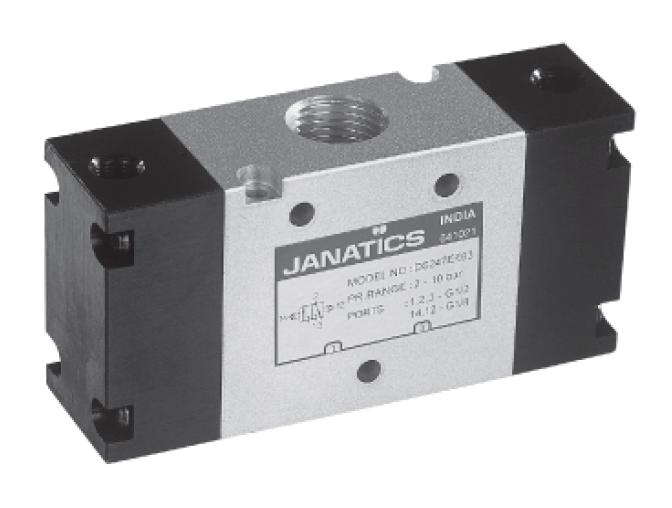

3/2 Пневмораспределитель с пневмоуправлением и пружинным возвратом

№ заказа*	DS237ER63	DS247ER63
Тип	Нормально открытый	Нормально закрытый
Обозначение

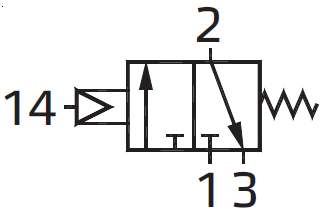

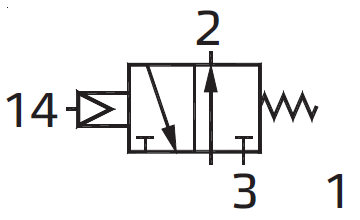

1 — впуск, 2 — выпуск, 3 — сброс, 14 — пневмоуправление

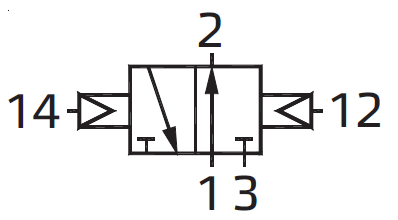

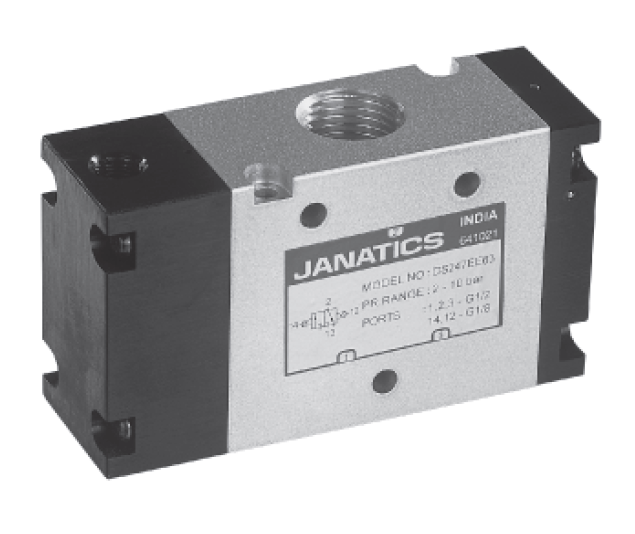

3/2 Пневмораспределитель с двусторонним пневмоуправлением

№ заказа*	DS237EE63	DS247EE63
Тип	Нормально открытый	Нормально закрытый
Обозначение

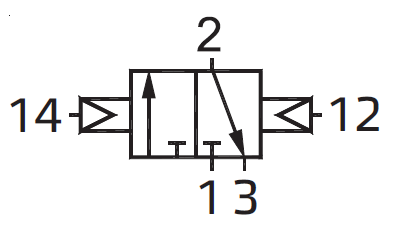

1 — впуск, 2 — выпуск, 3 — сброс, 14,12 — пневмоуправление

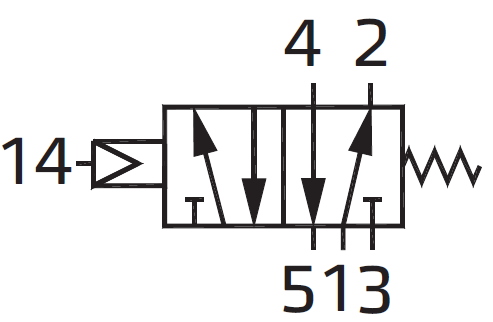

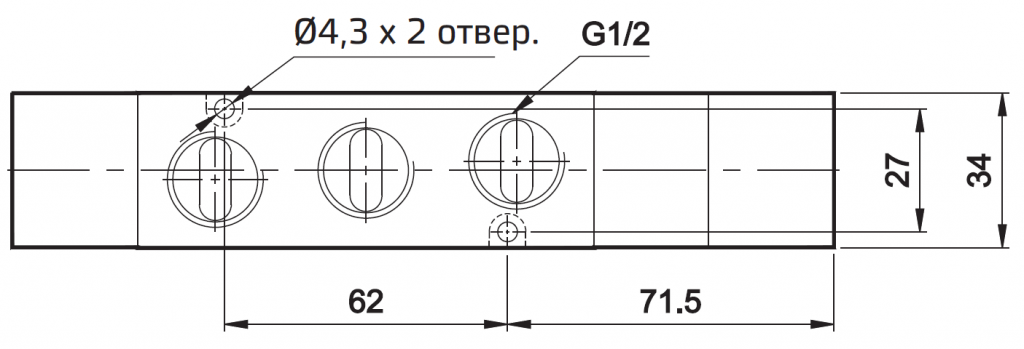

5/2 Пневмораспределитель с пневматическим управлением и пружинным возвратом

№ заказа*	DS257ER63
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс,14 — пневмоуправление

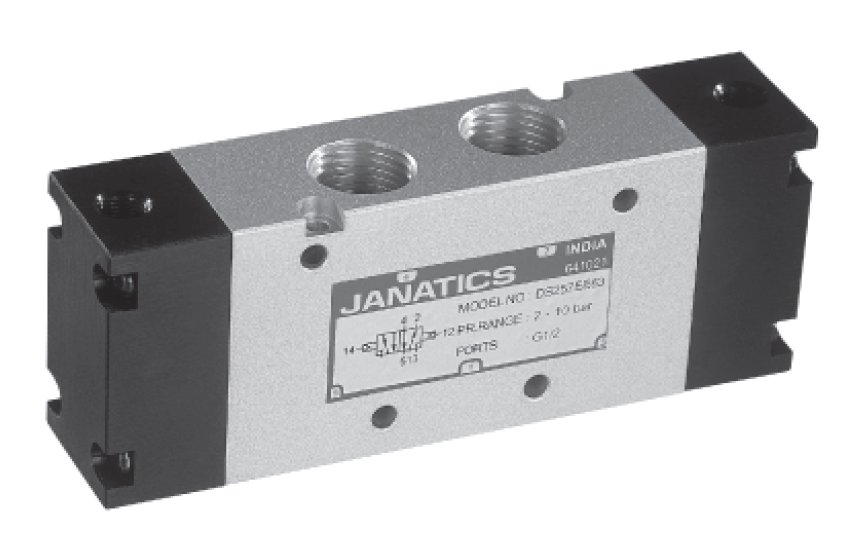

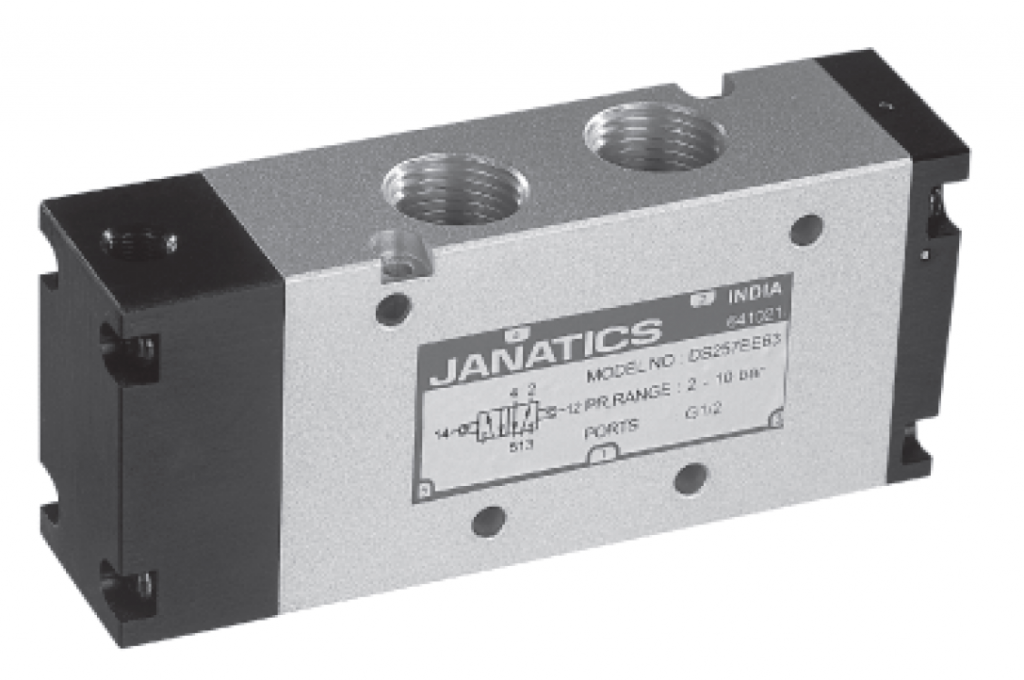

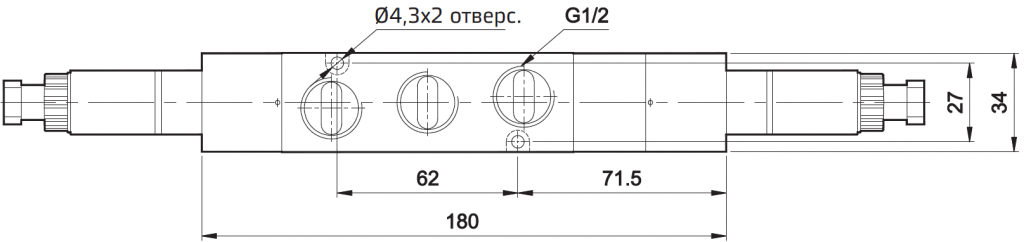

5/2 Пневмораспределитель с двусторонним пневматическим управлением

№ заказа*	DS257EE63
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс,14, 12 — пневмоуправление

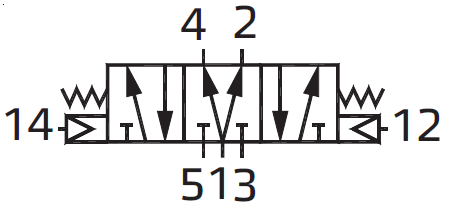

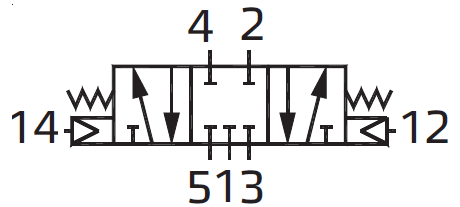

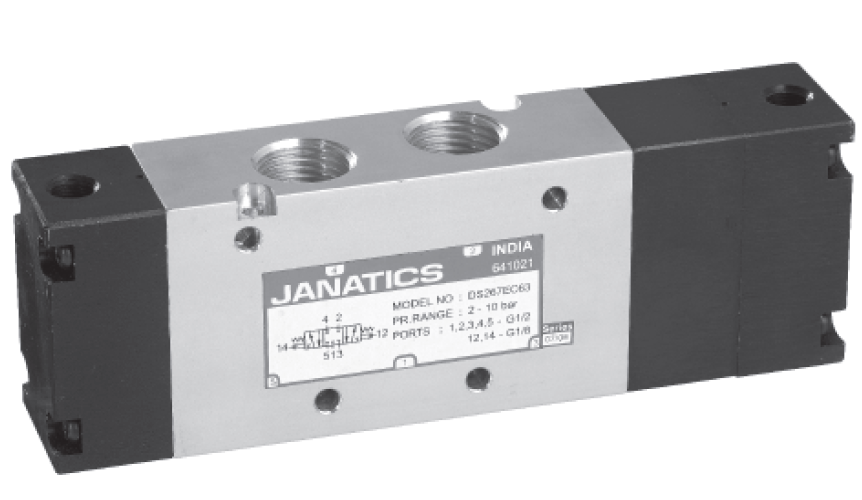

5/3 Пневмораспределитель с двусторонним пневматическим управлением и пружинным возвратом в центральное положение

№ заказа*	DS267EC63	DS277EC63	DS287EC63
Тип	Блокируемый	Со сбросом	С питанием

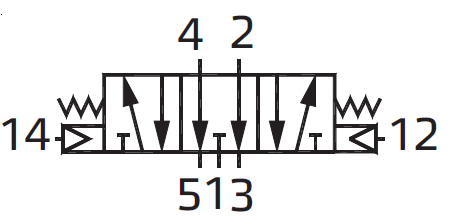

Обозначение

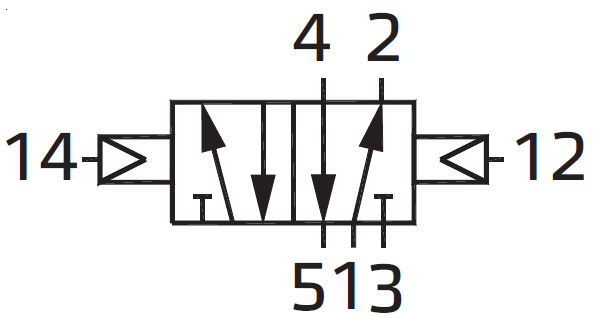

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14, 12 — пневмоуправление

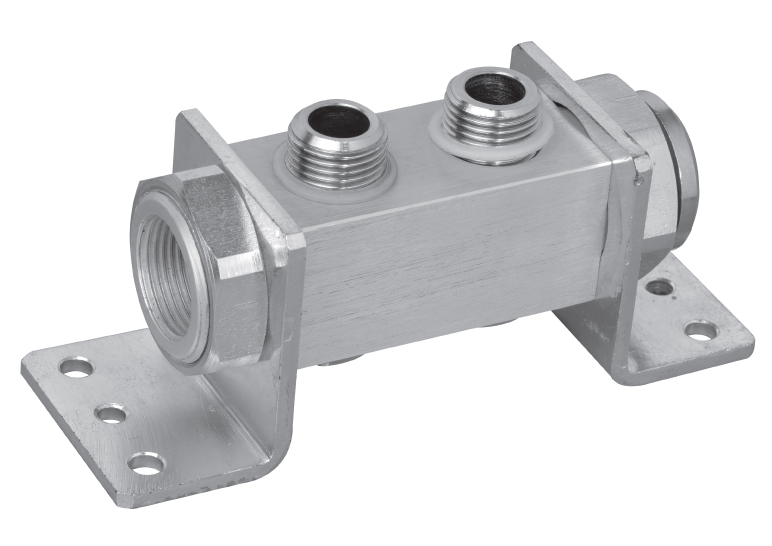

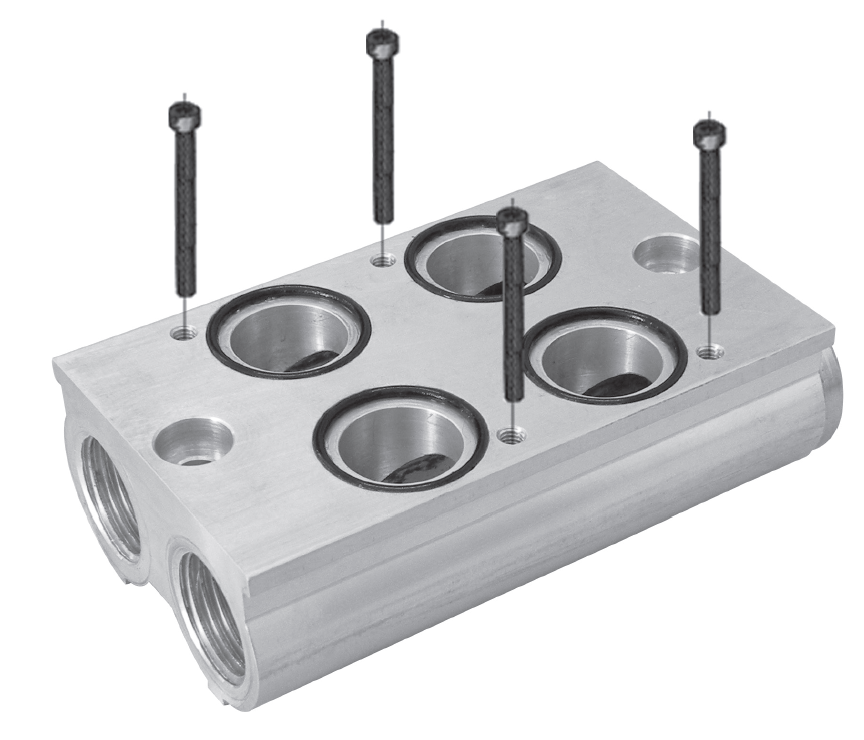

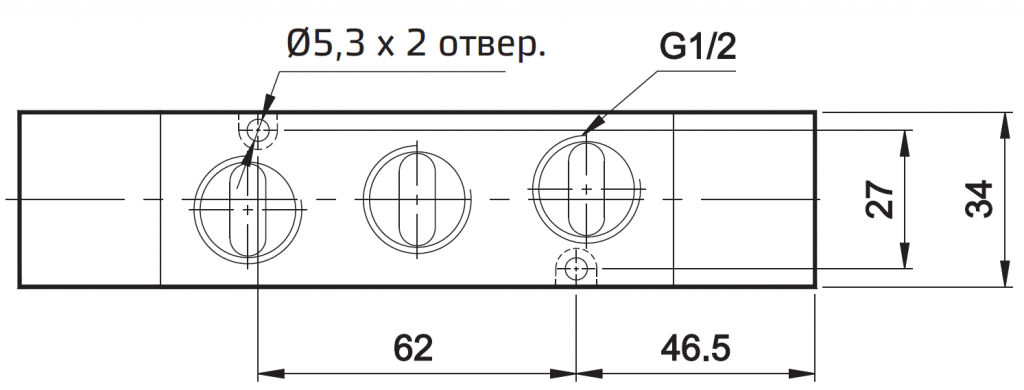

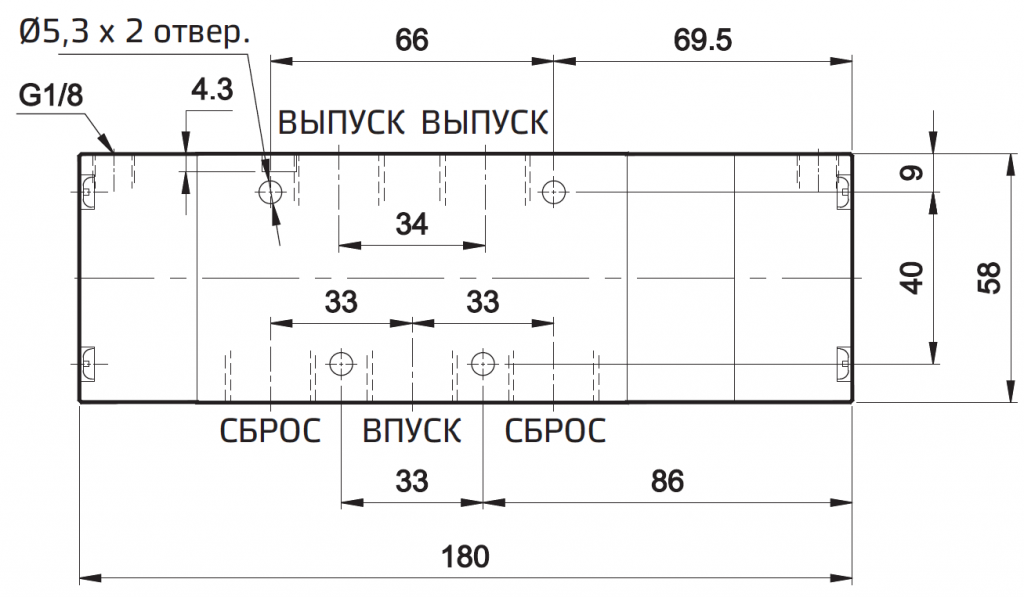

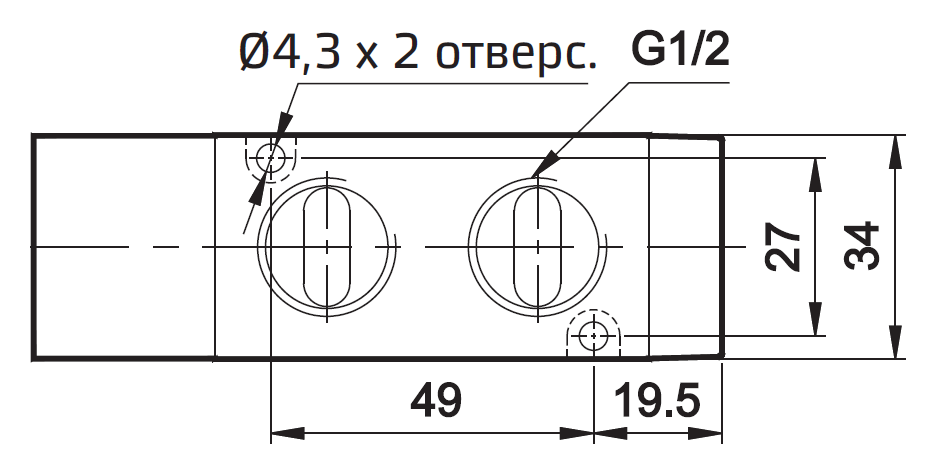

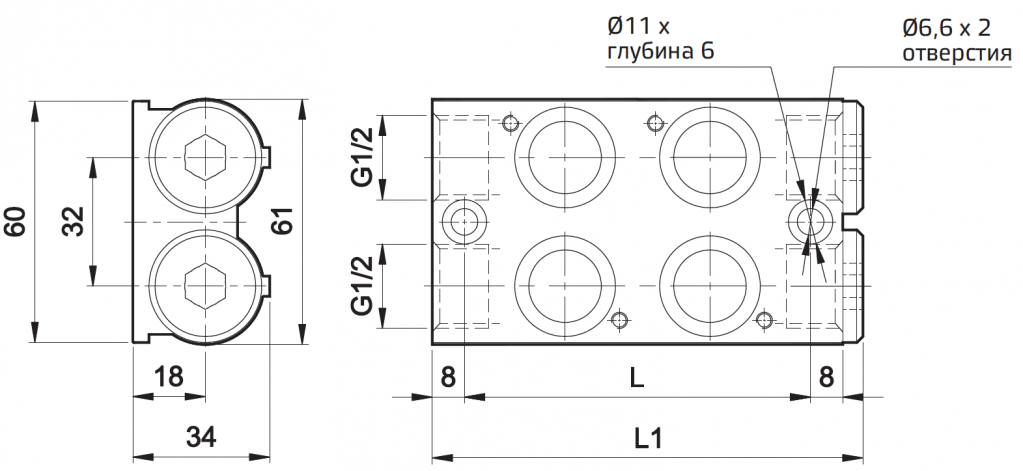

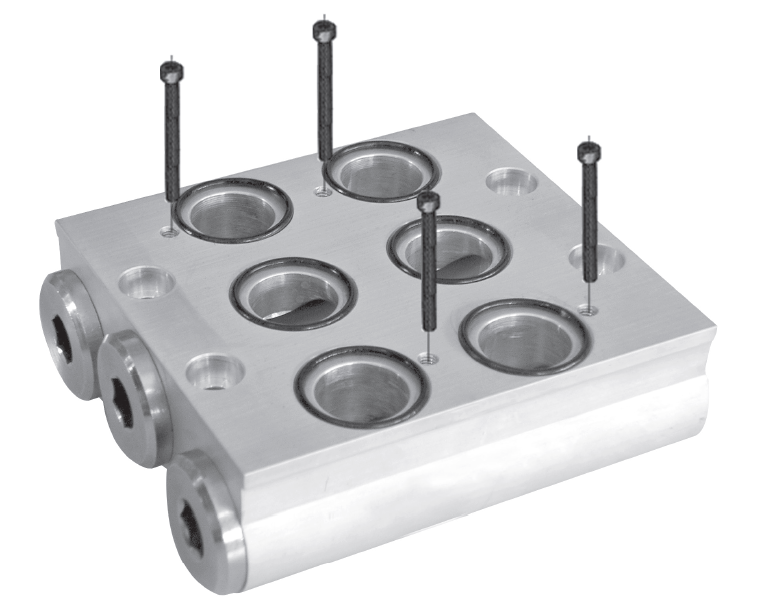

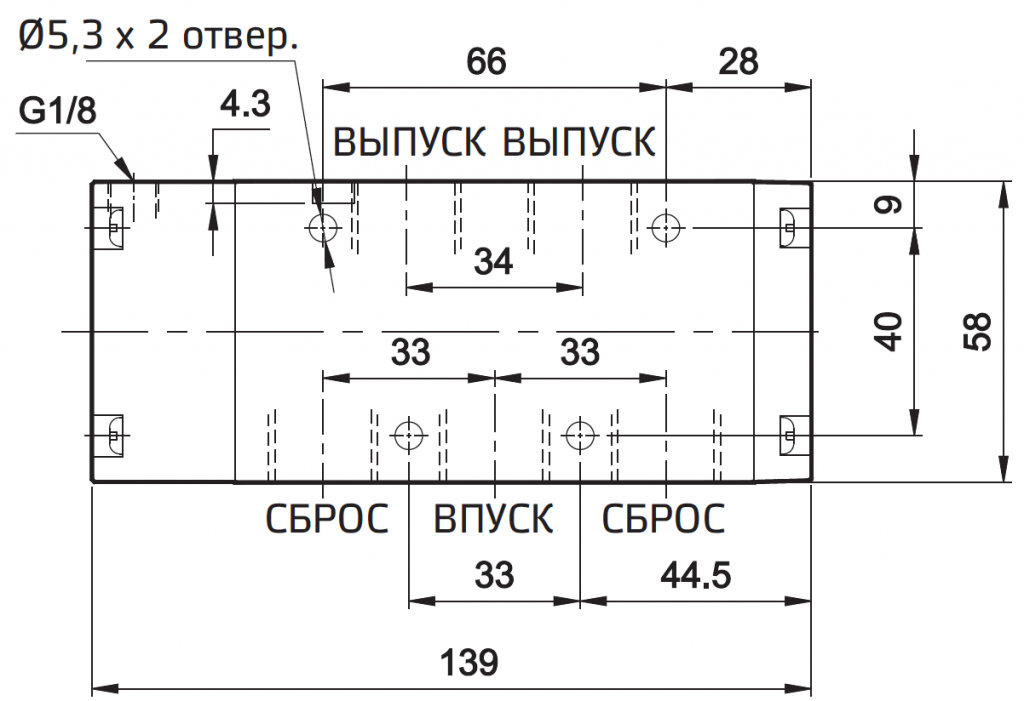

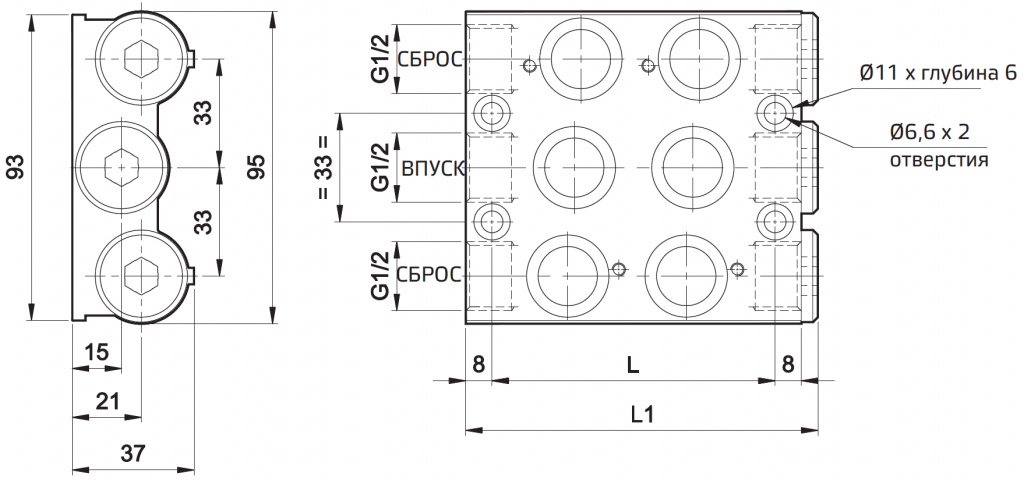

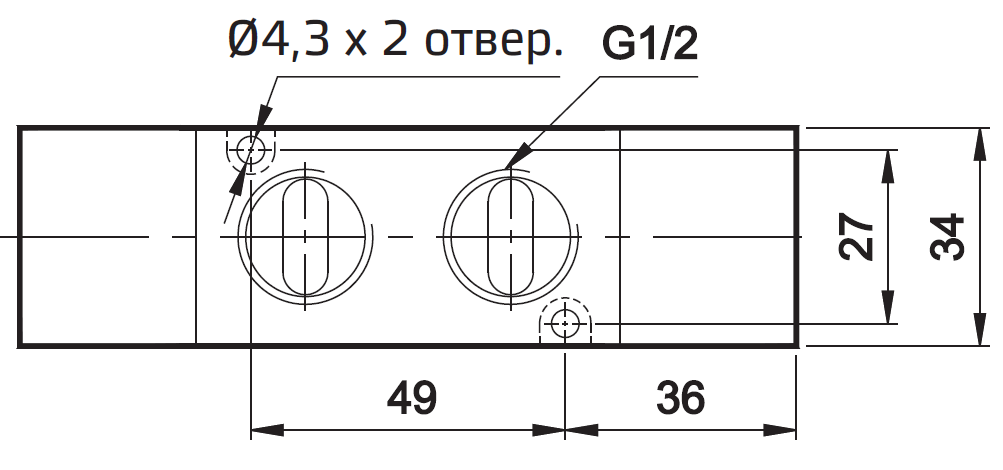

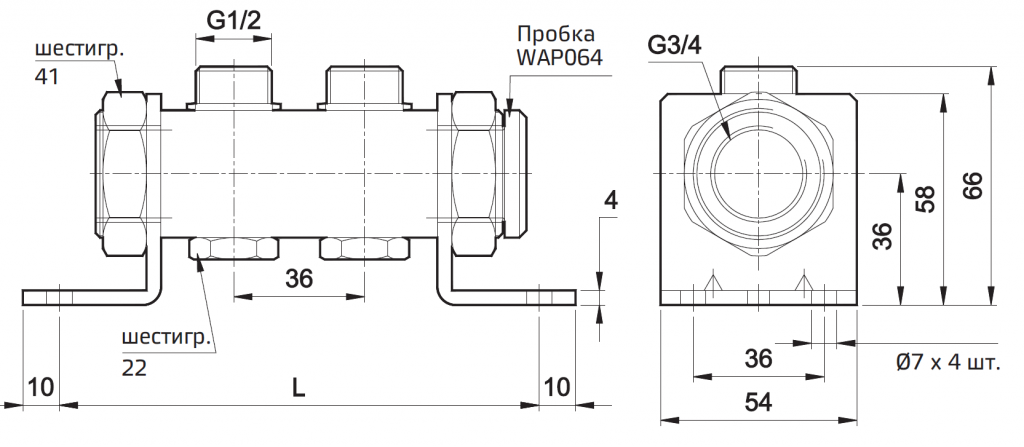

Плиты для компактного клапана

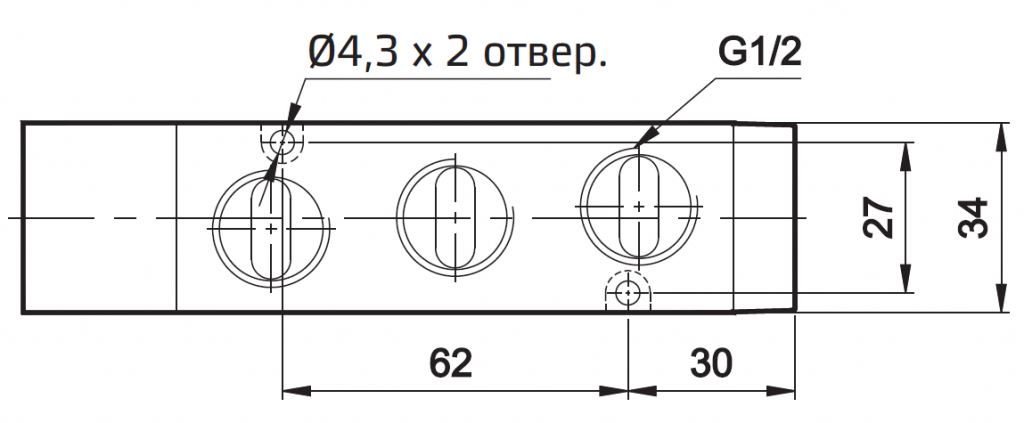

Плита — тип M051 (для клапанов 3/2)

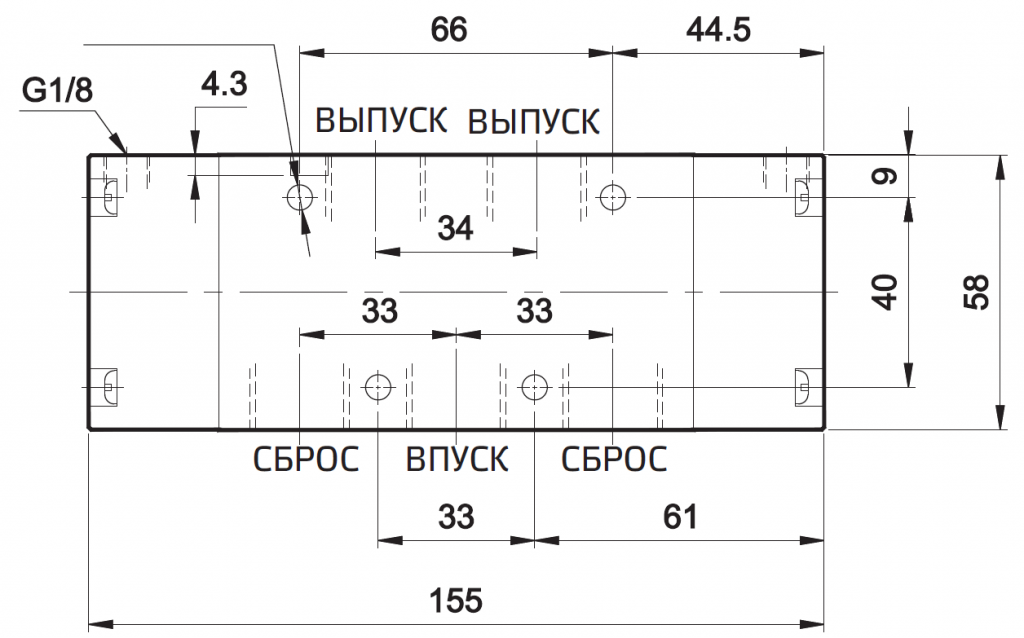

Плита — тип M003 (для клапанов 5/2, 5/3)

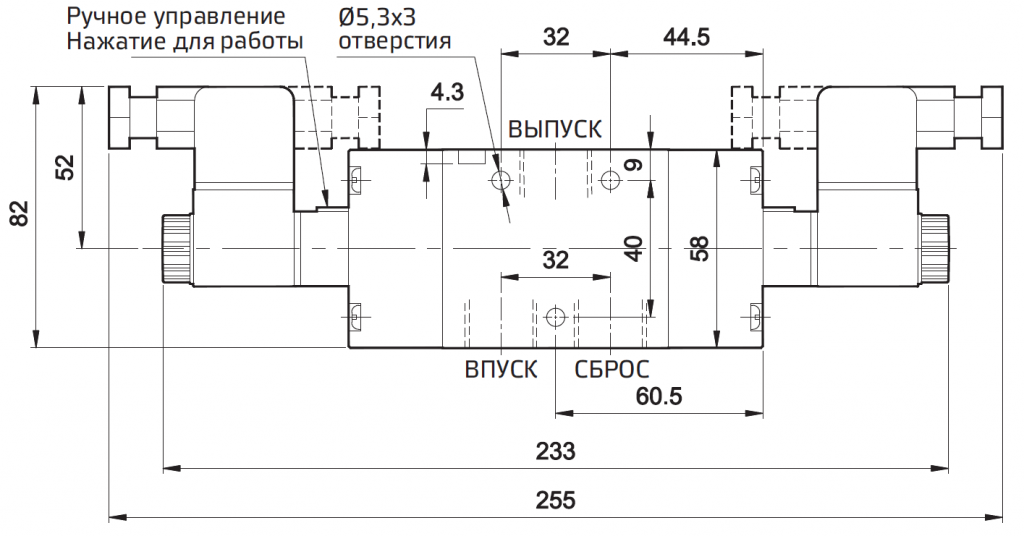

Плита — тип M004 (для клапанов 3/2, 5/2, 5/3)

Примечание: при монтаже компактных клапанов 3/2 на плиту типа M004 используйте только демпферы ASC0163, ASR0163

Принадлежности для компактных клапанов

Плита-заглушка для плиты типа M051

Область применения

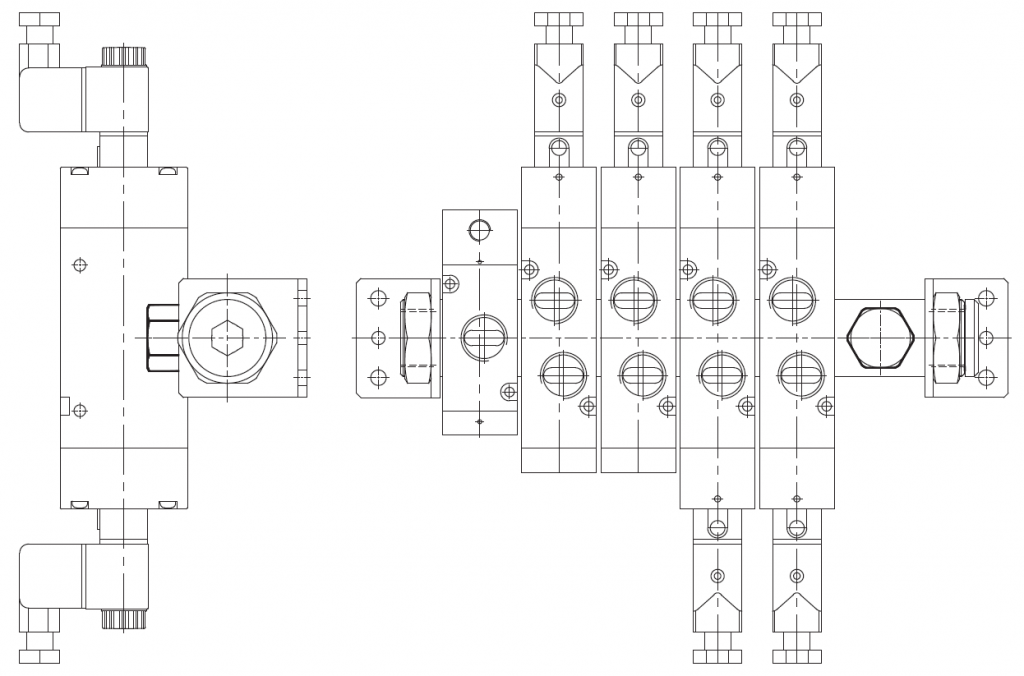

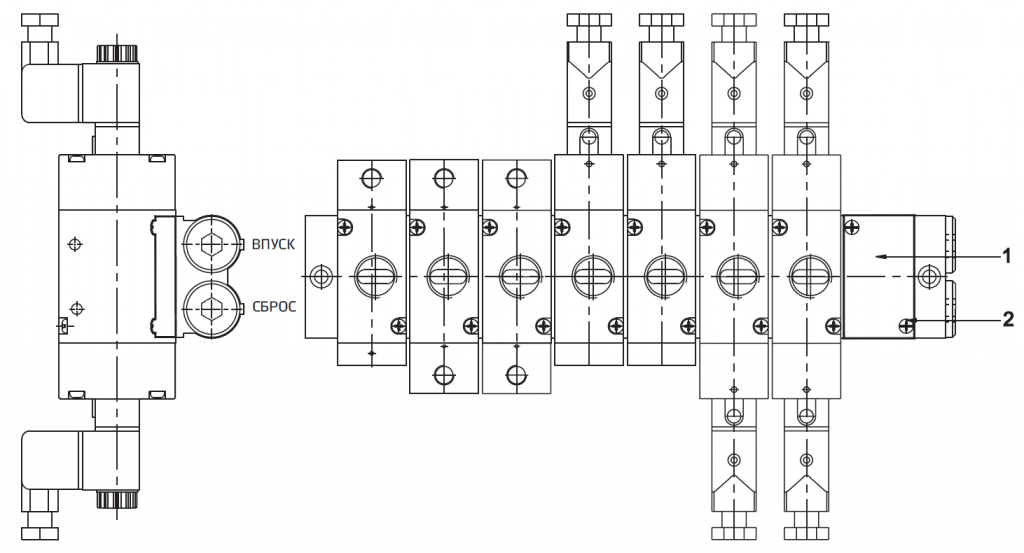

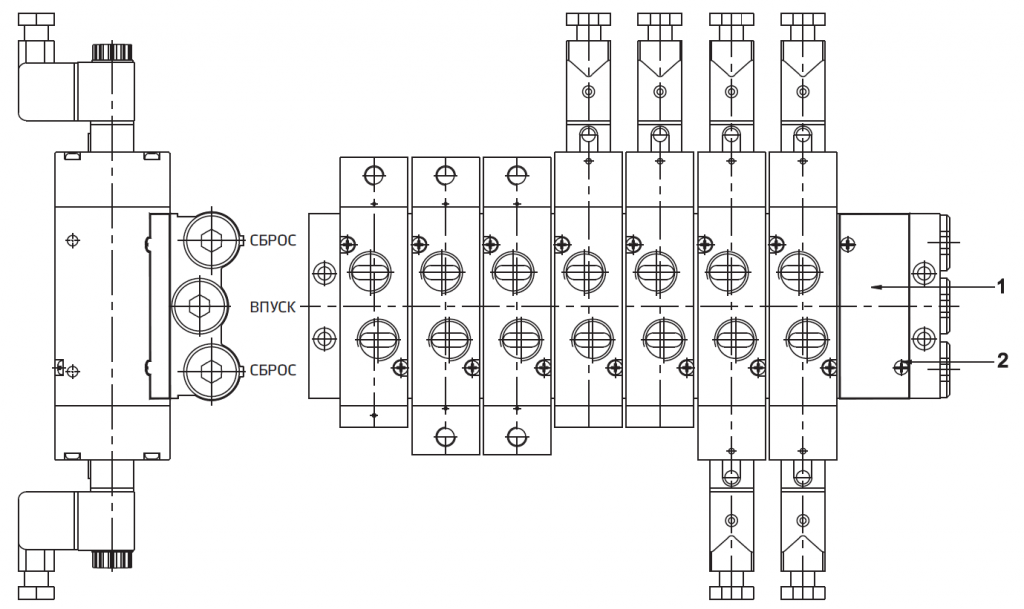

Крышку в сборе можно использовать для заглушения неиспользуемого места на плите. Например, если требуется установить только 7 клапанов на плиту № M0510608, восьмое место можно заглушить и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше)

Плита-заглушка для манифольда типа M003

Область применения

Плиту-заглушку можно использовать для заглушения неиспользуемого места на плите. Например,если требуется установить только 7 клапанов на плиту № M0030608, восьмое место можно заглушить
и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше).

Заглушка для плиты типа M004

Область применения

Заглушку можно использовать для заглушения неиспользуемого места на плите. Например, если требуется установить только 5 клапанов на плиту № M0040406, шестое место можно заглушить и сделать холостым с помощью заглушки (см. рисунок выше)

Порядок заказа

1. Электромагнитный клапан + «разъемы без светодиодного индикатора»

При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения

Пример:

а. Номер заказа нормально закрытого электромагнитного клапана 3/2 с одной катушкой 24 В пост. тока и кабелем PG — DS247SR63-W .
б. Номер заказа нормально закрытого электромагнитного клапана 3/2 с одной катушкой 24 В пост. тока и литым кабелем — DS247SR63-W1 .

2. Электромагнитный клапан + «разъемы со светодиодным индикатором»

При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц.

Напряжение		Цвет корпуса и индикация		Цвет светодиода		Тип соединения
A	220 B AC	TO		R	Красный	0	Кабельн. ввод PG
G	24 B AC		Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания
W	24 B DC	T1				1	Литой кабель (длиной 2 метра)

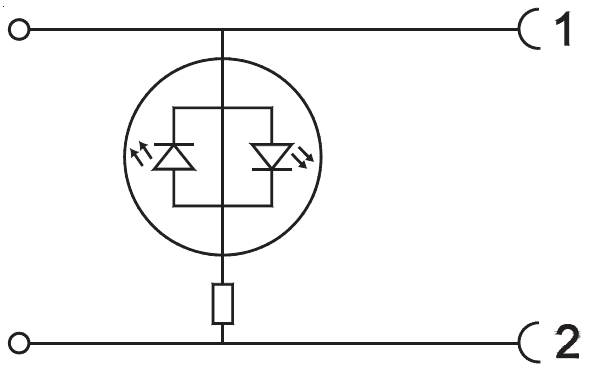

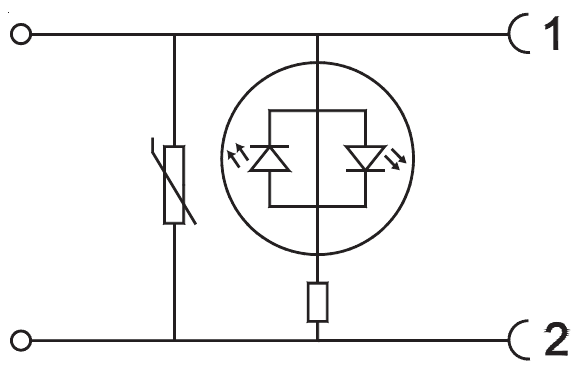

			Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки

Пример:

Код для заказа нормально закрытого электромагнитного клапана 3/2 (1/2 дюйма) с разъемами 24 В пост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором, красным светодиодом с литым кабелем: DS247SR63-WT1R1..

Код для заказа запасной катушки
