Клапаны с механическим управлением — G1/4
Особенности
- 3/2 НО и НЗ, версии 5/2.
- Доступна базовая версия, с роликовым рычагом, с пальцевым рычагом и ручным рычагом.

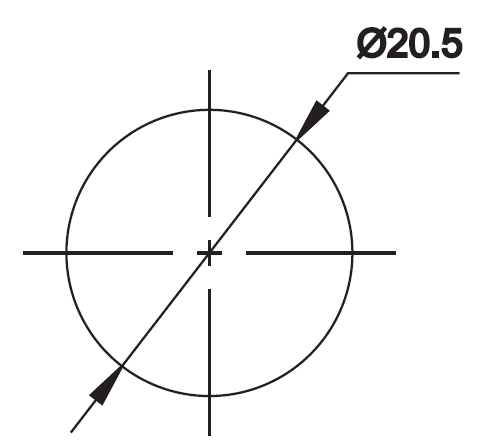

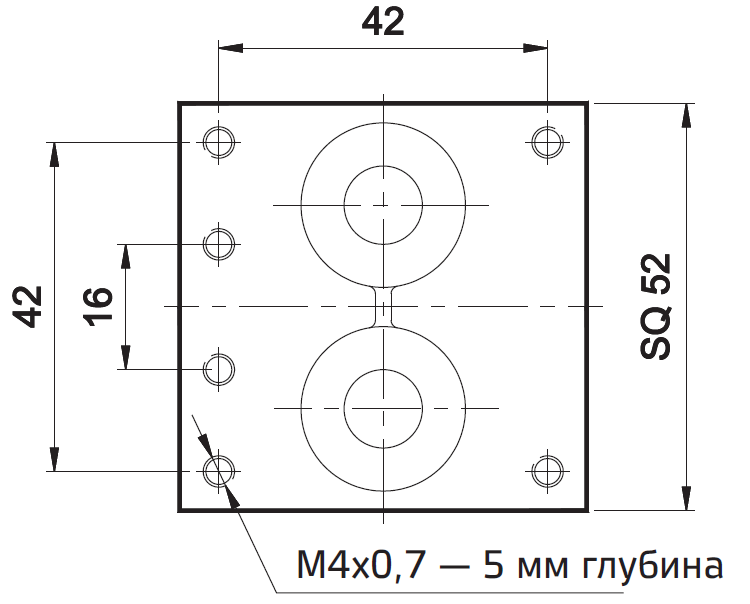

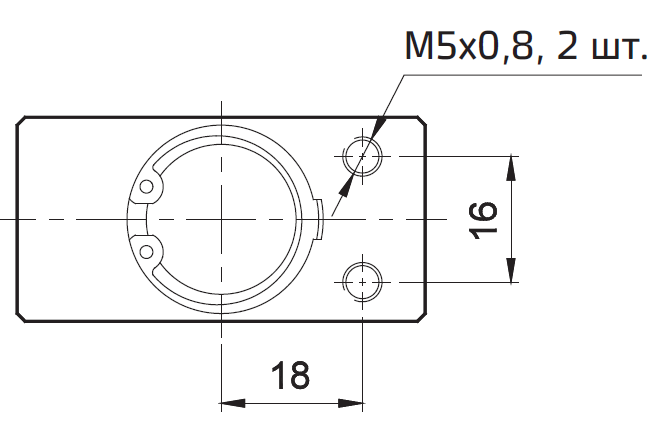

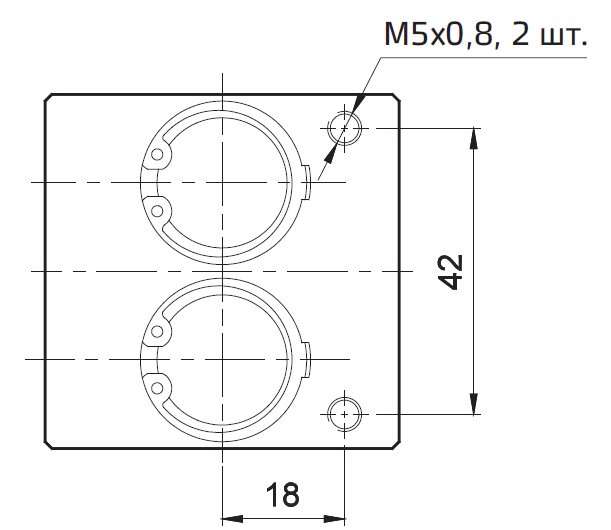

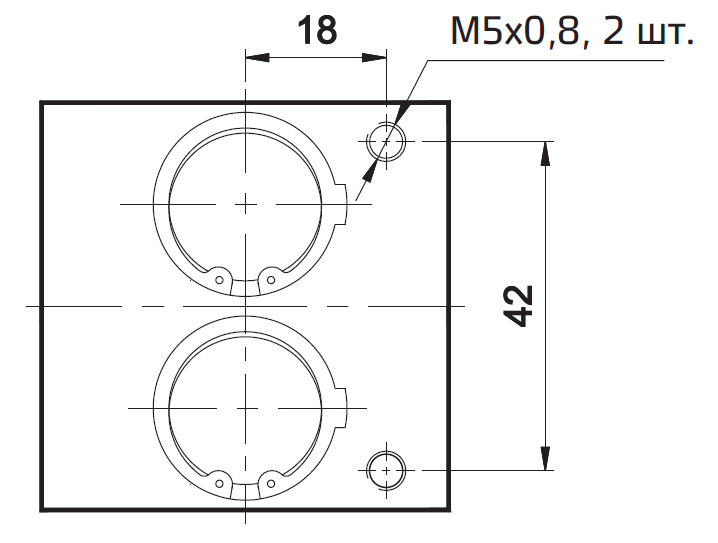

Диам. отверстия под вырез в панели

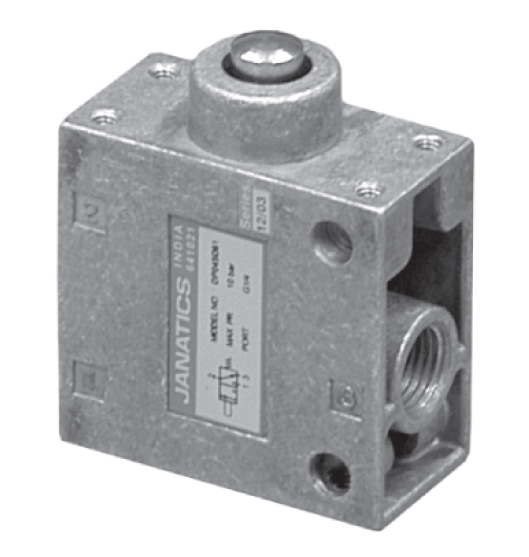

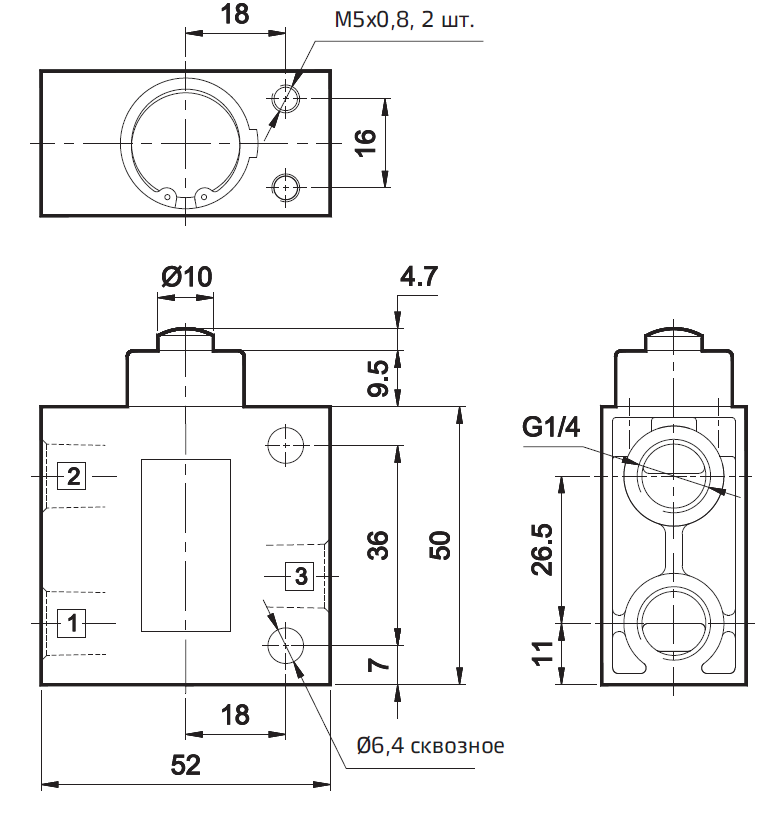

3/2 Клапан плунжерный
| № для заказа |
DP035O61
|
DP045O61
|

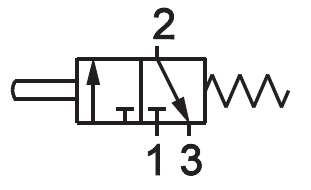

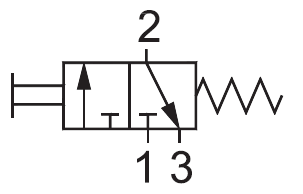

Обозначение
|
|
 |
1 — впуск, 2 — выпуск, 3 — сброс

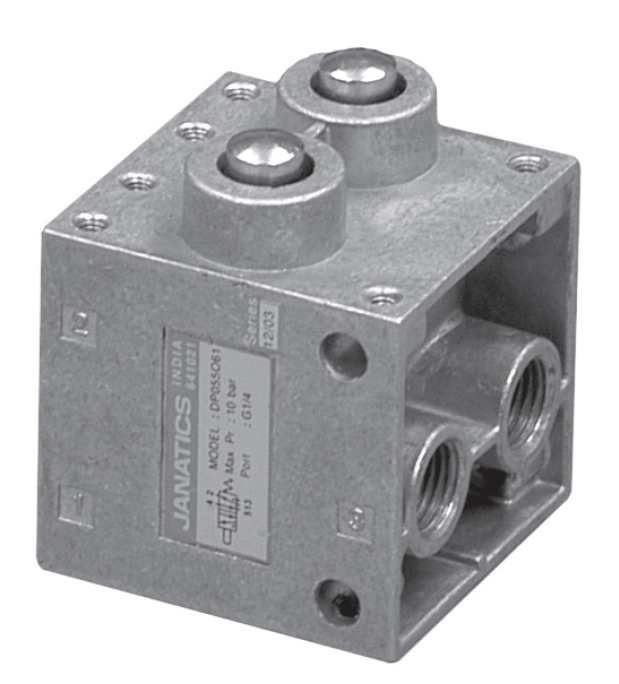

5/2 Плунжерный клапан
№ для заказа
|
DP055O61
|
Обозначение
|
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

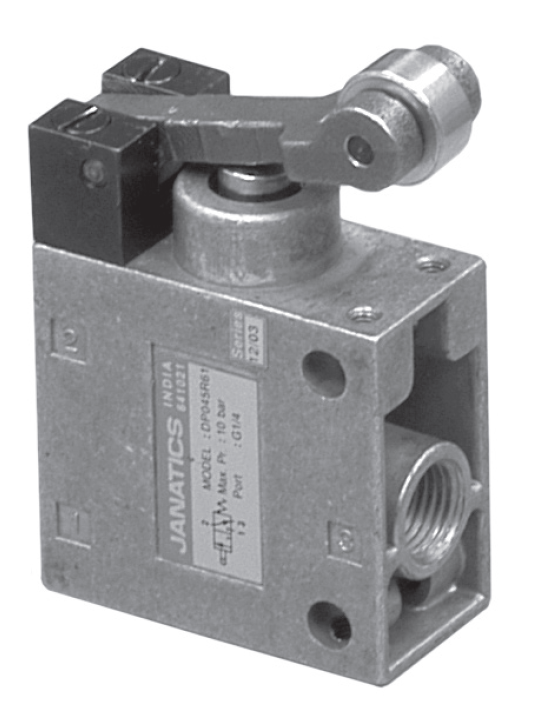

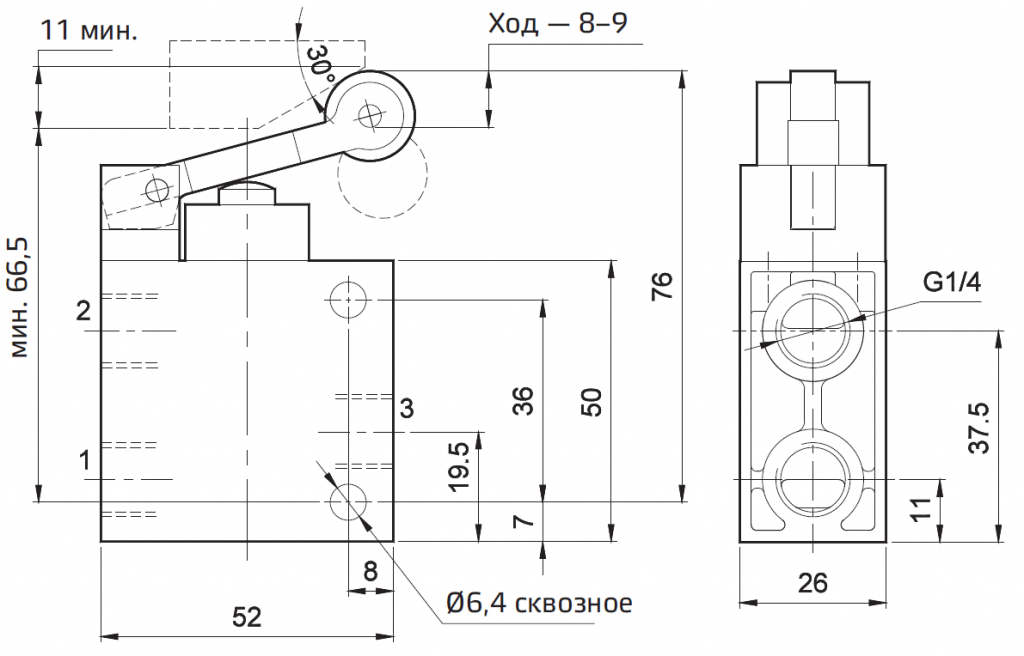

3/2 Клапан с роликовым рычагом
№ для заказа
|
DP035R61 |
DP045R61
|
Обозначение
|
|
 |
1 — впуск, 2 — выпуск, 3 — сброс

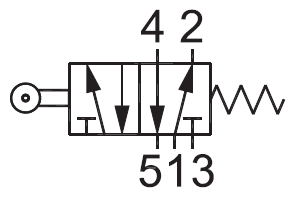

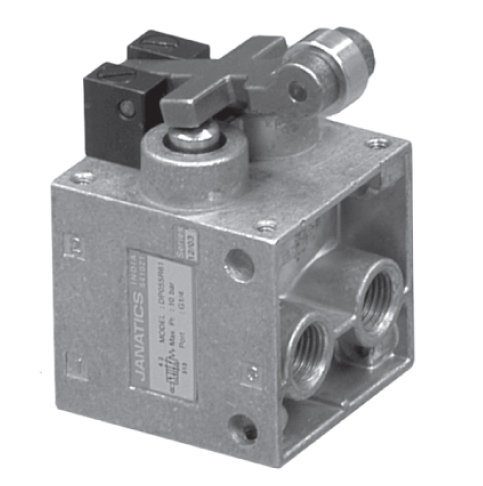

5/2 Тарельчатый клапан с роликовым рычагом
№ заказа
|
DP055R61
|
Обозначение
|
 |
1 — впуск, 2 — выпуск, 3 — сброс

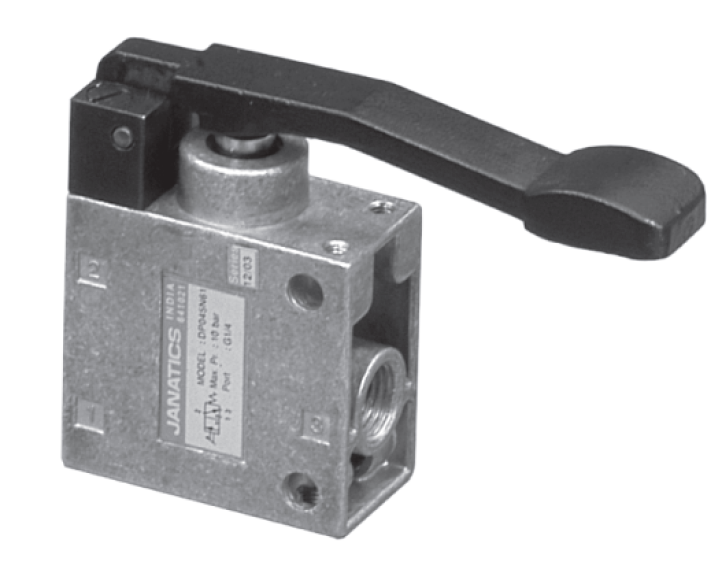

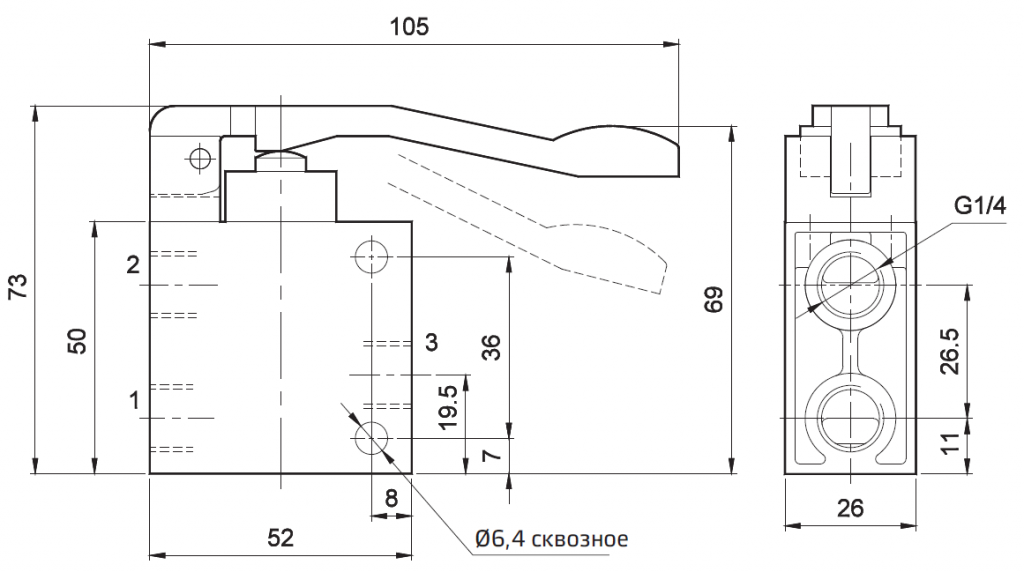

3/2 Тарельчатый клапан с пальцевым рычагом
№ для заказа*
|
DP035N61
|
DP045N61
|
Обозначение
|
|
 |
1 — впуск, 2 — выпуск, 3 — сброс
5/2 Клапан с пальцевым рычагом
№ для заказа*
|
DP055N61
|
Обозначение
|
 |
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

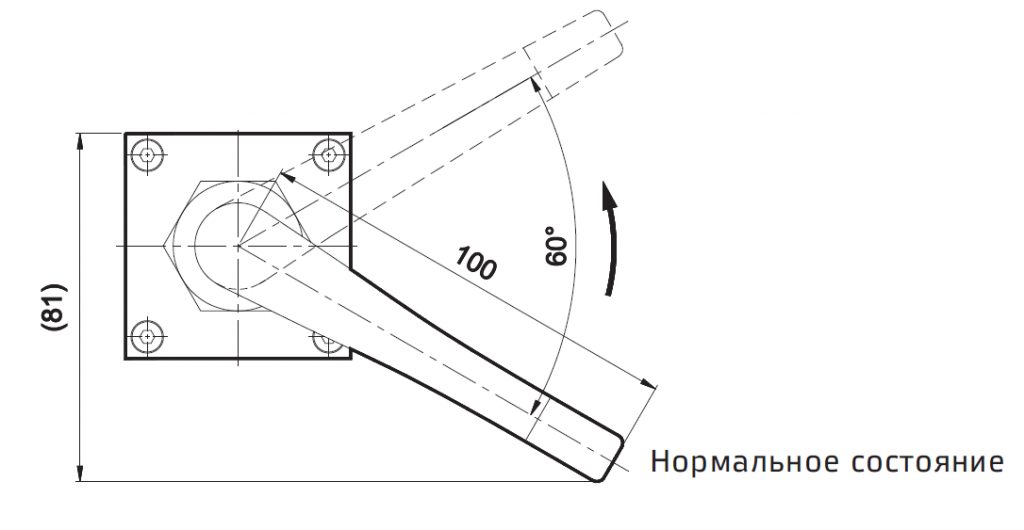

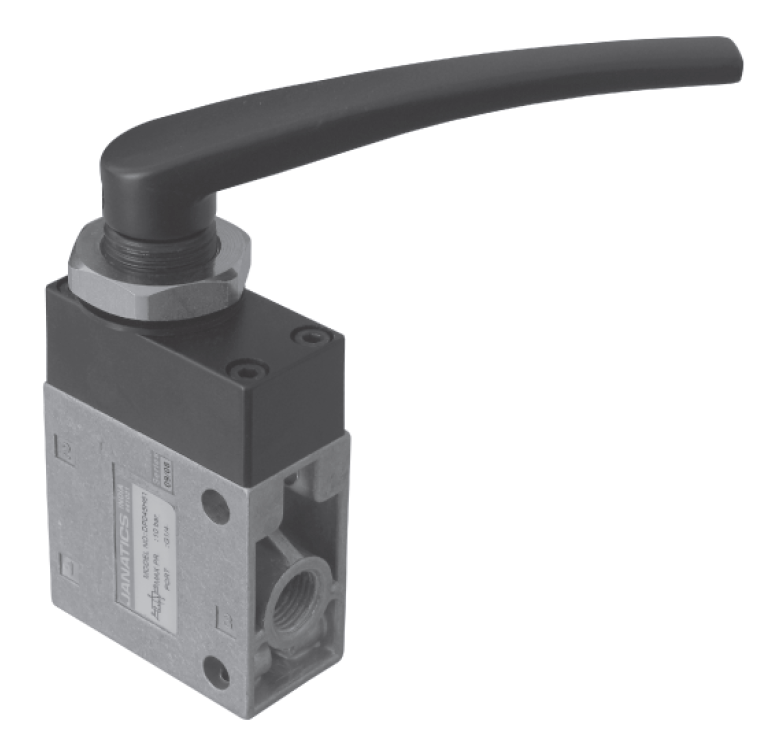

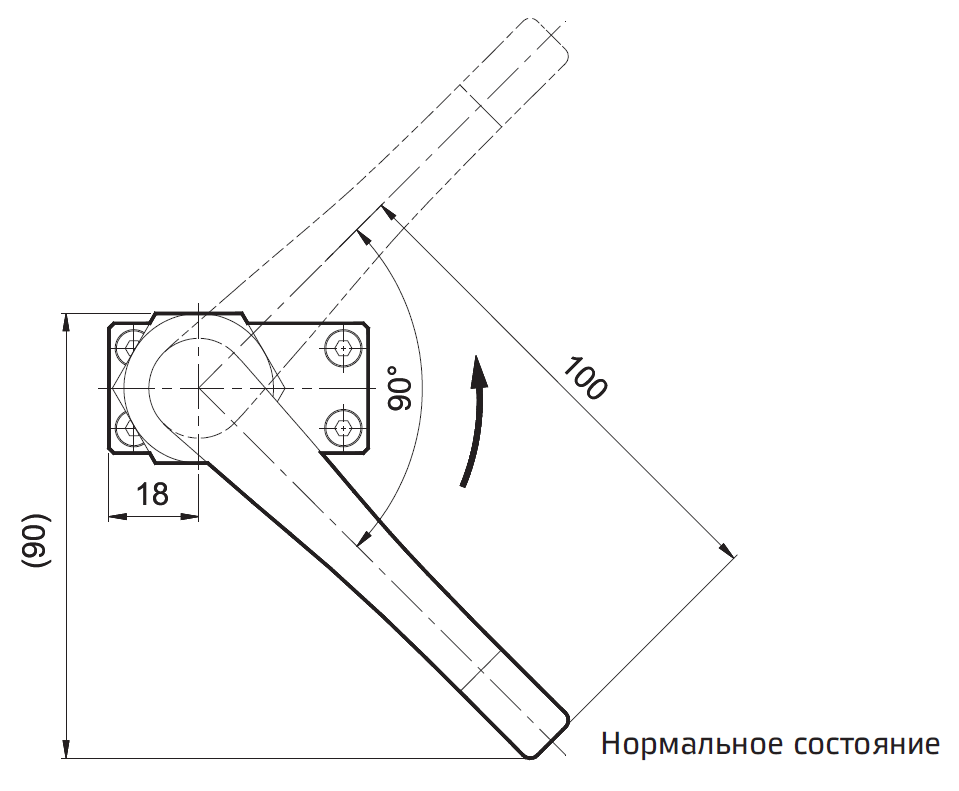

3/2 Клапан с ручным рычагом
№ для заказа*
|
DP035H61
|
DP045H61
|
Тип
|
Нормально открытый
|
Нормально закрытый
|
Обозначение
|
|
 |
1 — впуск, 2 — выпуск, 3 — сброс

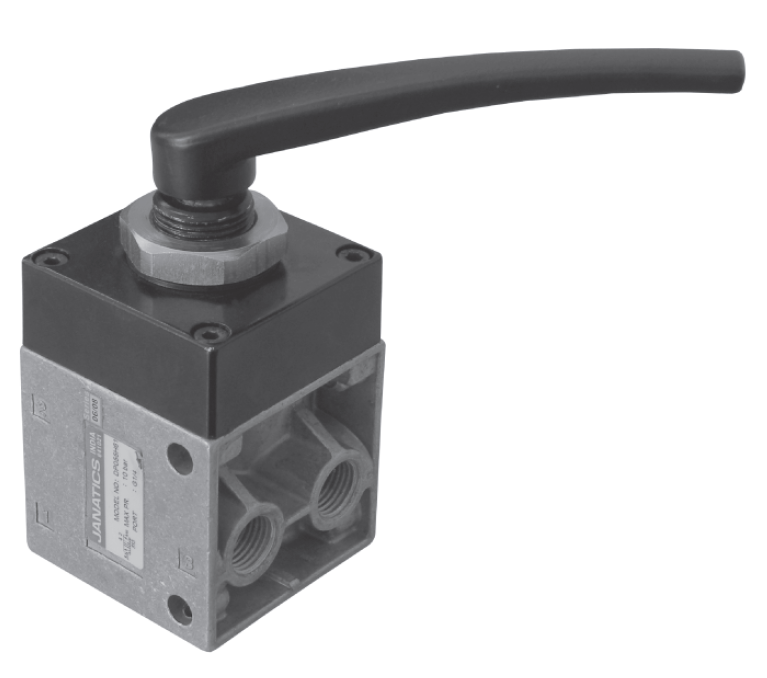

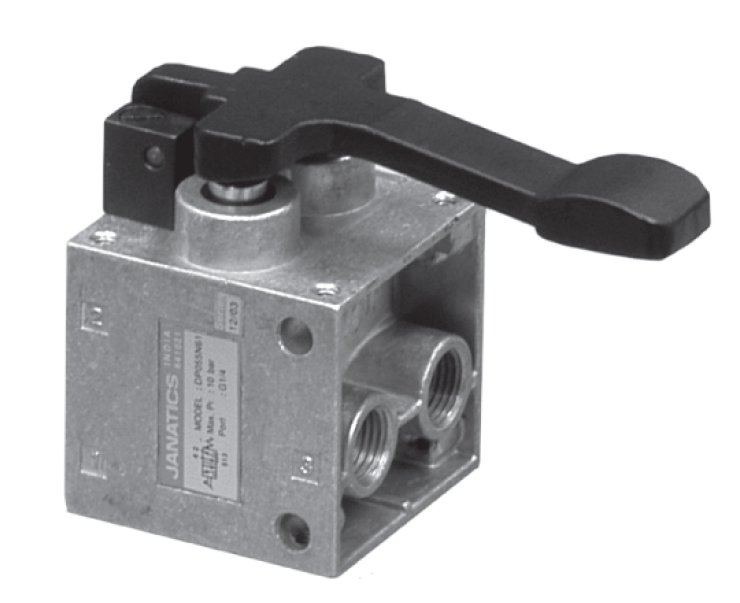

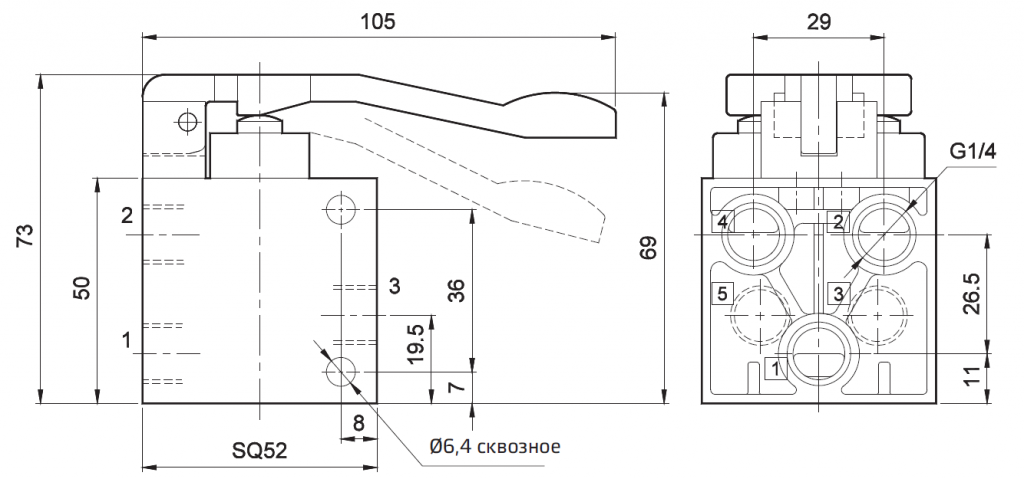

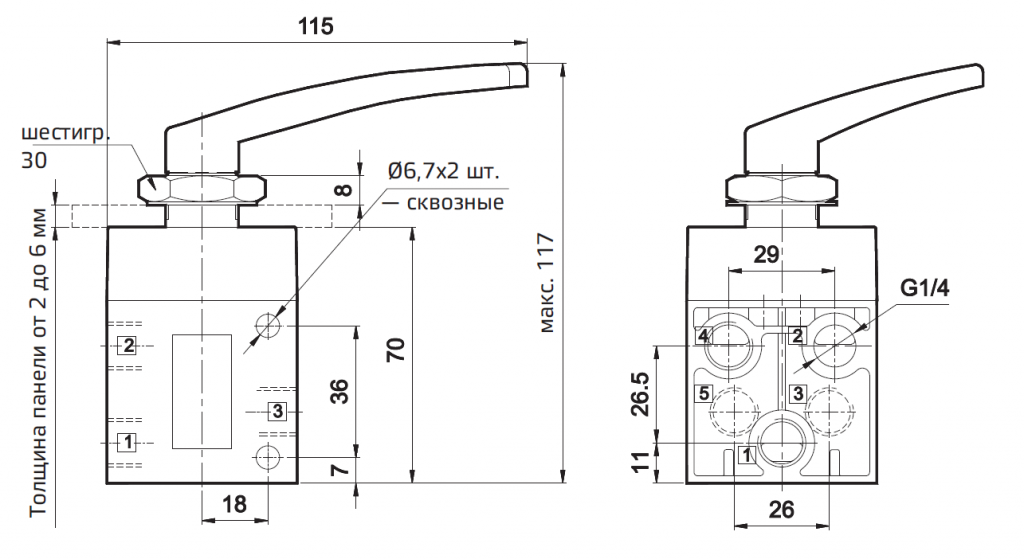

5/2 Клапан с ручным рычагом
№ для заказа*
|
DP055H61 |
Обозначение
|
 |
1 — впуск, 2 — выпуск, 3 — сброс
