Воздух, вода, инертный газ — сжатый воздух, фильтрованный, воздушно-масляная смесь
Рабочее давление
0,5–10 бар
Температура окружающей среды
от 5 до 60° C
Тип привода
Э лектрический
Тип управления
С ервоуправление
Тип монтажа
Монтаж в магистраль
Положение
монтажа Любое
Электрические характеристики
Ширина катушки
22 мм
Напряжение (V) ±10%
AC (50 Гц) — 24, 48, 110, 220
DC — 12, 24, 48, 110
Потребляемая мощность
AC — 6 ВА, DC — 5 Вт
Рабочий цикл
Непрерывный
Класс изоляции
Класс F
Тип защиты обмотки
IP65
Примечание: для применения с водой 1. Рекомендуется устанавливать электромагнитный клапан в вертикальном положении. 2. Не удаляйте сетку, предусмотренную на стороне входного отверстия. 3. Настоятельно рекомендуется использовать фильтр на стороне впуска. 4. Настоятельно рекомендуется использовать мягкую воду или состав для смягчения воды на стороне впуска.

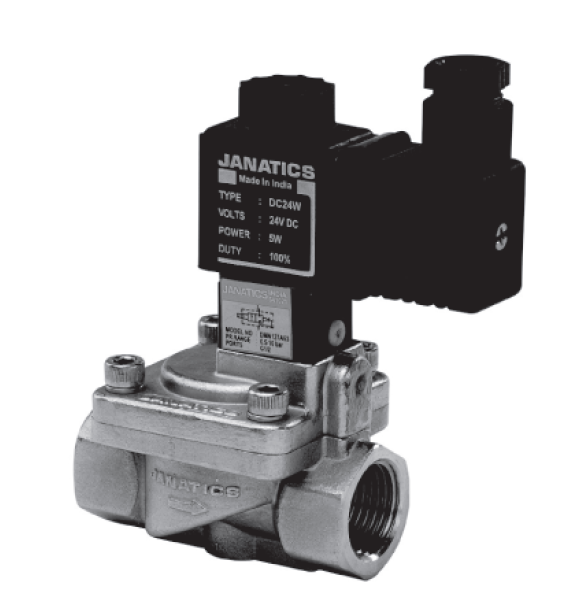

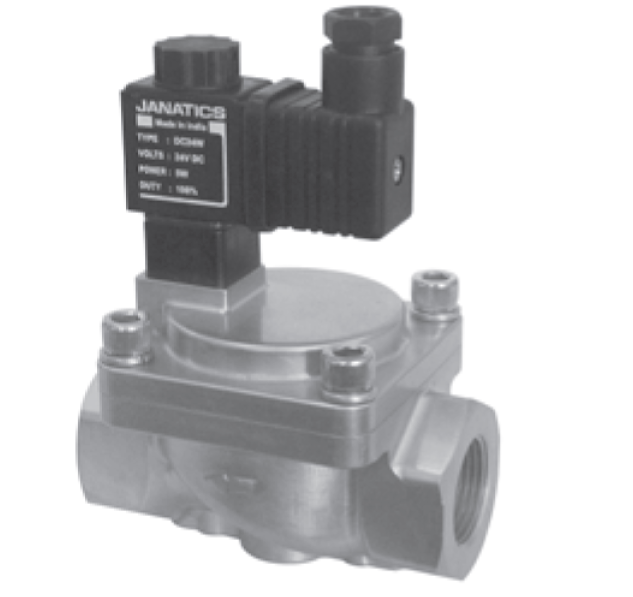

2/2 Нормально закрытый электромагнитный клапан с сервоуправляемой диафрагмой
1. Электромагнитный клапан + «разъемы без светодиодного индикатора»
При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения
A
220 B
AC
Q
110 B
DC
B
110 B
AC
S
48 B
DC
D
48 B
AC
W
24 B
DC
G
24 B
AC
R
12 B
DC
Пример:
а. Номер заказа нормально закрытого электромагнитного клапана с сервоприводом 2/2 с катушкой 24 В пост. тока — DMN227A63-W . б. Номер заказа нормально закрытого электромагнитного клапана с сервоприводом 2/2 с катушкой 24 В пост. тока и литым кабелем — DMN227A63-W1.
2. Электромагнитный клапан + «разъемы со светодиодным индикатором»
При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц
Напряжение
Цвет корпуса и индикация
Цвет светодиода
Тип соединения
A
220 B AC
TO
R
Красный
0
Кабельн. ввод PG
G
24 B AC

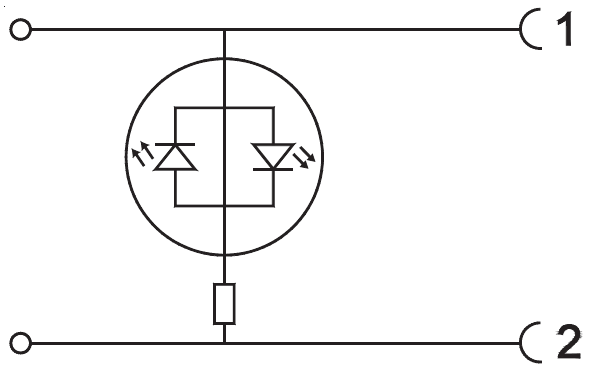

Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания
W
24 B DC
T1
1
Литой кабель (длиной 2 метра)

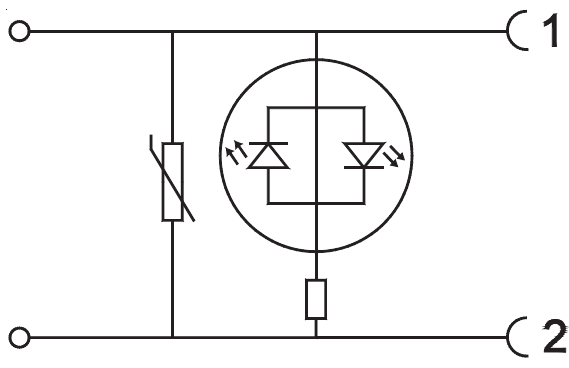

Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки
