– сепаратор и экран для эффективного разделения влаги.
Регулятор
– компенсация потока в моделях FRC14, FRC15 и FRC17 (с трубкой Вентури) для ускоренного срабатывания; – неподъемная регулирующая ручка с «нажатием для блокировки» для фиксации любого заданного давления.
Стальной кожух колбы, байонетного типа на моделях FRC14, FRC15 и FRC17 и резьбового типа на модели FRC13.
Хорошие характеристики потока и регулировки.
Меры предосторожности
Перед монтажом и подключением трубопроводов проверяйте направление потока.
Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
Выполняйте монтаж в чистой среде.
Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов

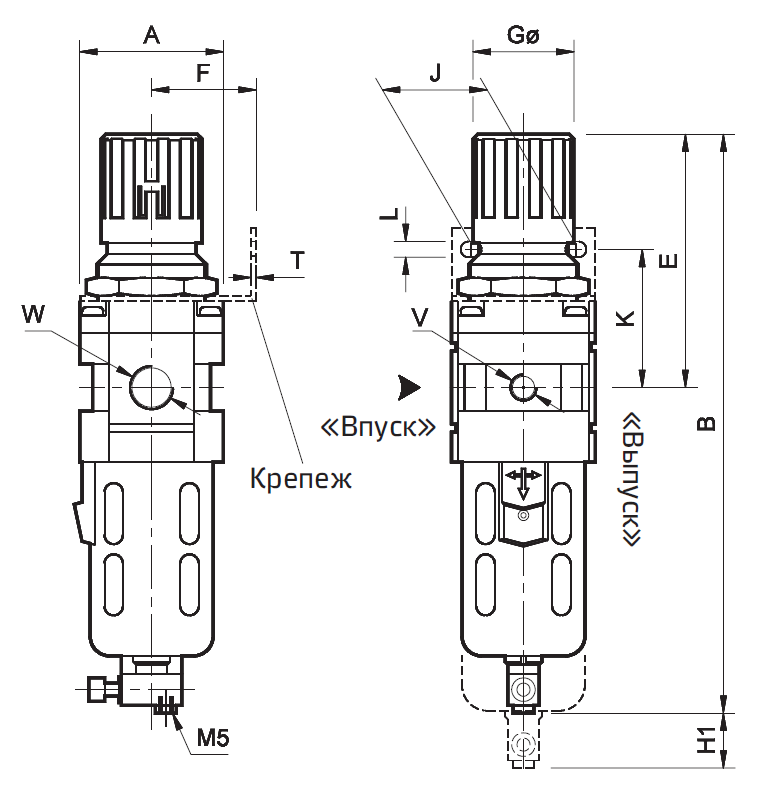

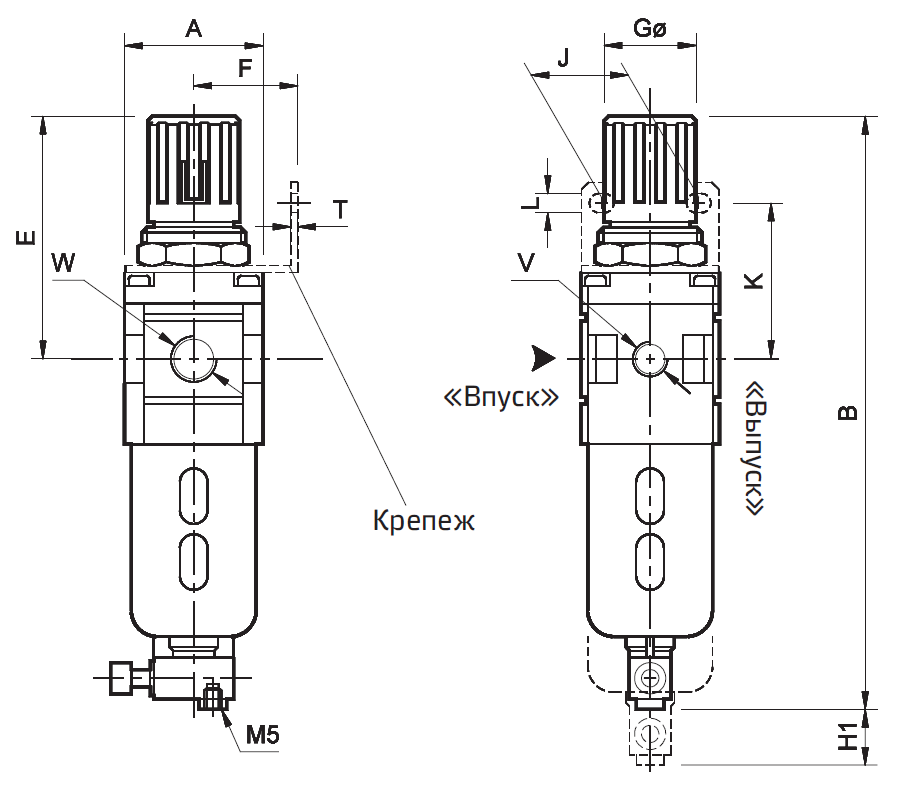

Модель FRC13

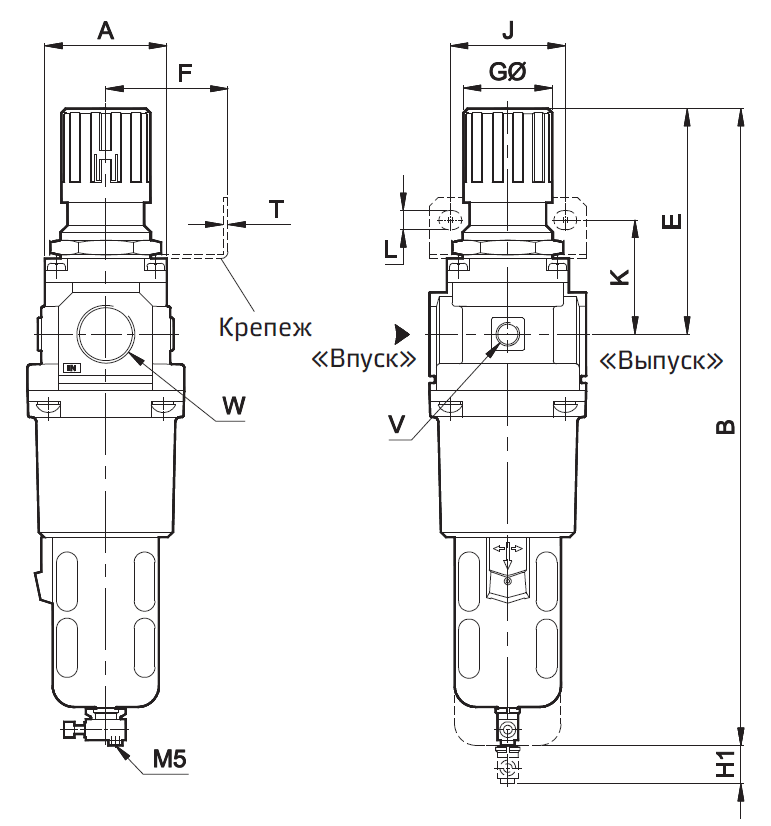

Модель FRC14 и FRC15
Модель FRC17
Модель
W
V
A
B
E
K
F
GØ
J
L
T
H1
FRC 13
G1/8
G1/8
SQ 40
170
68
45
30
28
28
5,5
2
50
FRC13
G1/4
G1/8
SQ 40
170
68
45
30
28
28
5,5
2
50
FRC14
G3/8
G1/8
SQ 55
220
95
53
40
40
40
6,5
2
55
FRC15
G1/2
G1/8
SQ 70
280
125
62
50
51
55
8,5
2
80
FRC17
G3/4
G1/4
SQ 90
370
130
65
70
51
66
11
5
80
FRC17
G1
G1/4
SQ 90
370
130
65
70
51
66
11
5
80

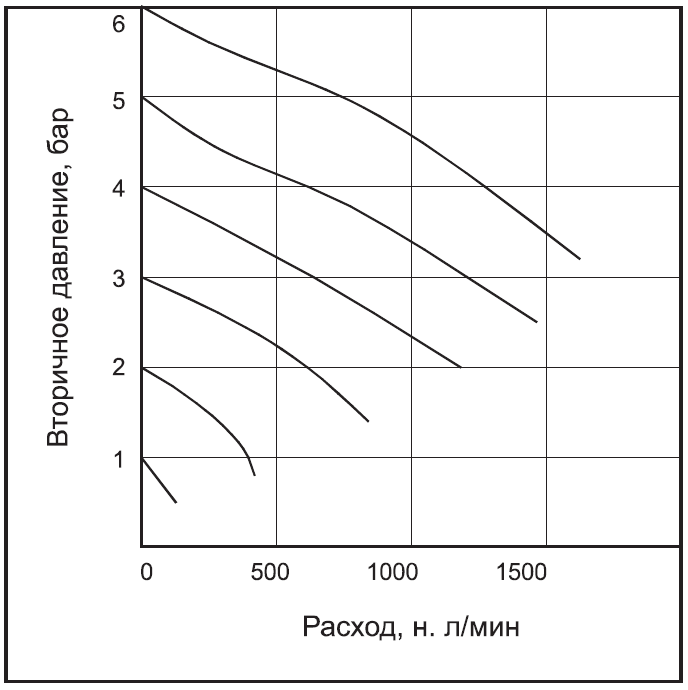

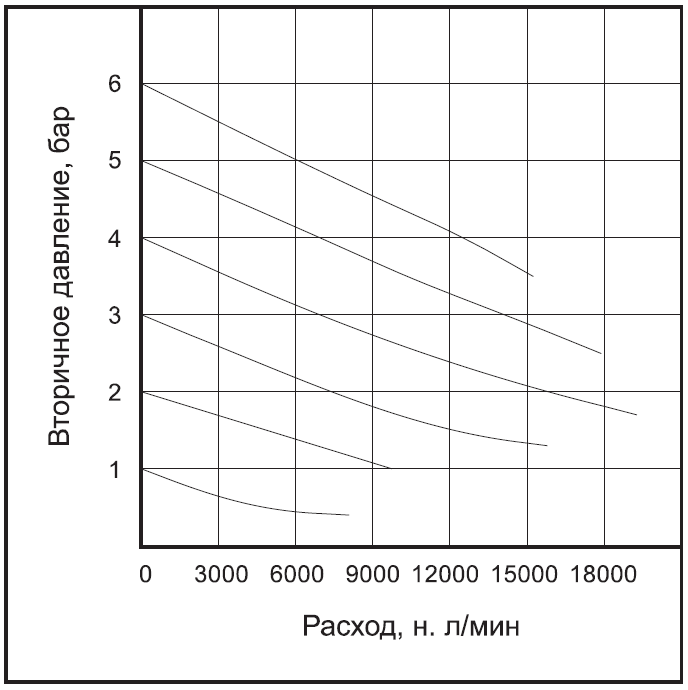

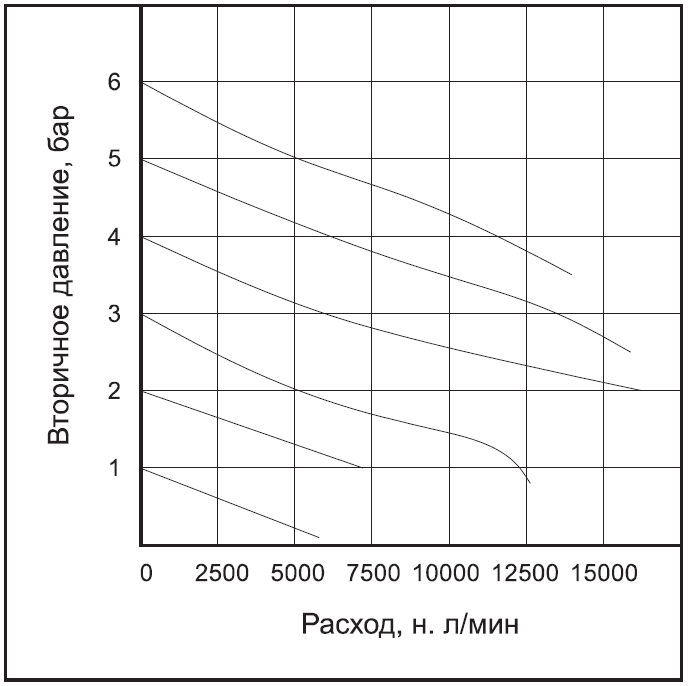

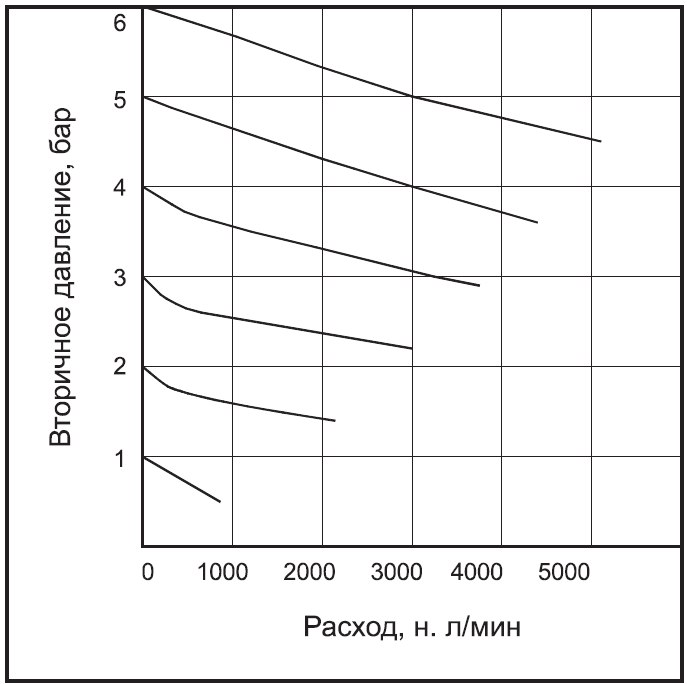

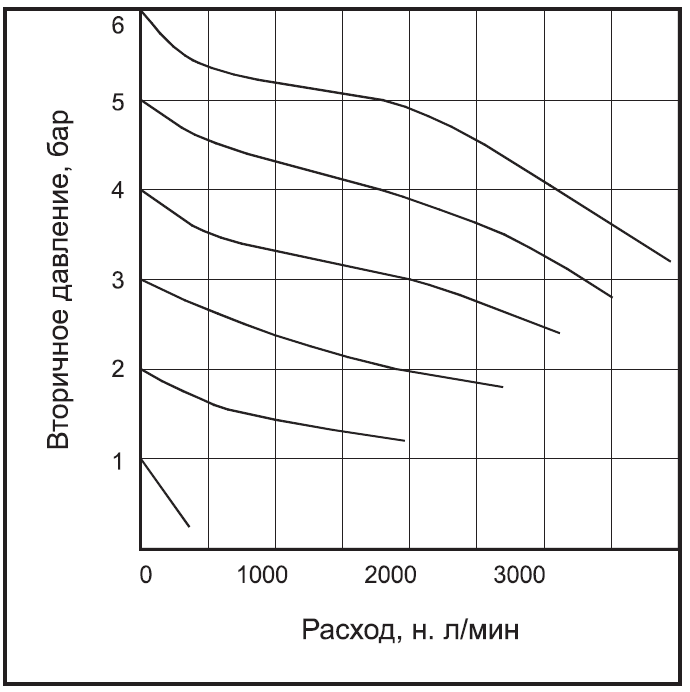

Графики расхода
1/4 дюйма FRC
3/8 дюйма FRC
1/2 дюйма FRC
3/4 дюйма FRC
1 дюйм FRC
Порядок заказа
Размер корпуса и отверстия
Металлическая колба
Диапазон давления
361 361 462 563 764 765
G1/4 G1/8 G3/8 G1/2 G3/4 G1
M
Без индикатора уровня
1 2 3 4
0,2–2 бар 0,2–4 бар 0,5–7 бар 0,5–10 бар (стандартное исполнение)
