Фильтр-регулятор с автоматическим сливом Серия FRC1А

Модель	FRC 14….A	FRC 15….A	FRC 17….A	FRC 17….A
Среда	Сжатый воздух
Размер отверстия	G3/8	G1/2	G3/4	G1
Размер отверстия для подключения манометра	G1/8	G1/8	G1/4	G1/4

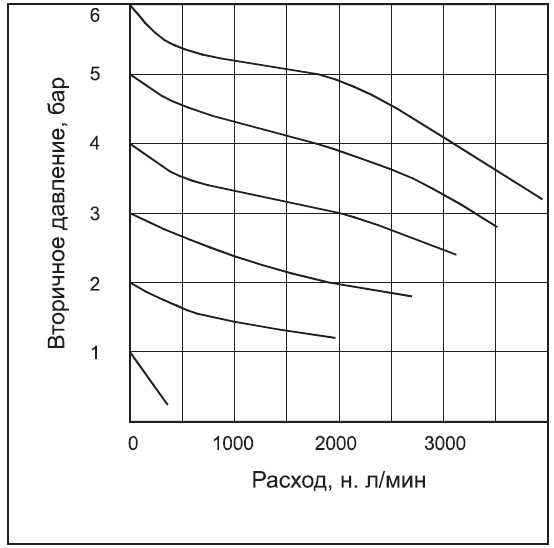

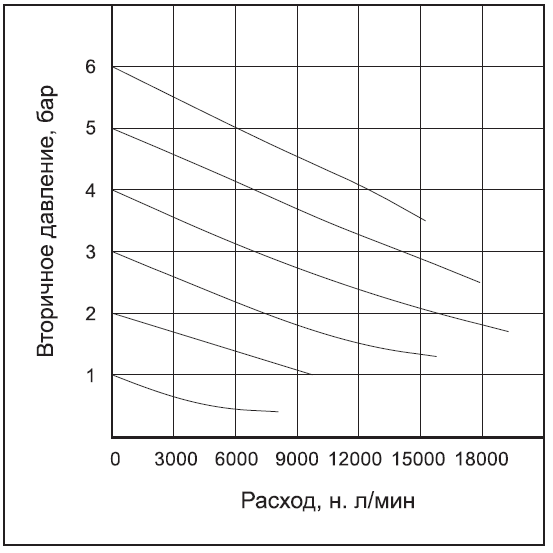

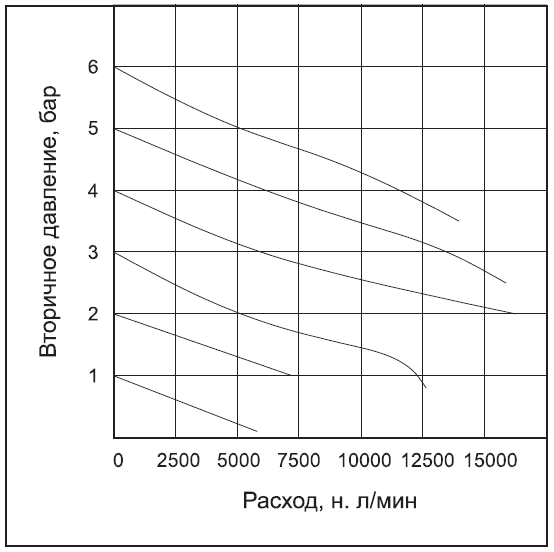

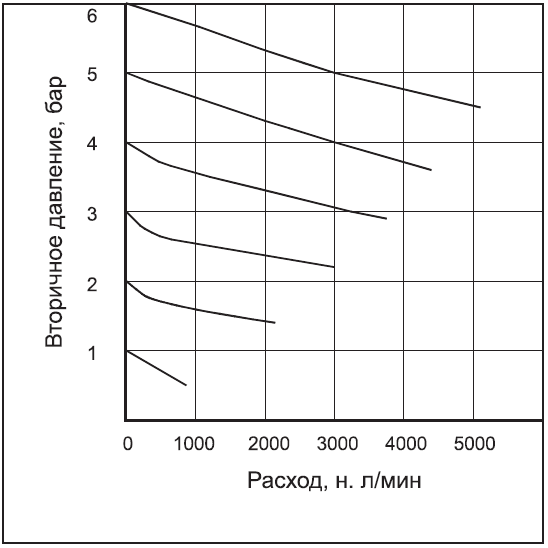

Расход (л/мин) @	1800	3000	4250	5500
Рабочее давление (бар)	2–10
Диапазон регулирующего давления # (бар)	0,2–2, 0,2–4, 0,5–7, 0,5–10 (стандартный)
Температура окружающего воздуха /среды	5–50° C
Фильтрация# (мкм)	1, 5, 25, 40 (стандартная), 50, 100
Ёмкость колбы (мл) (при максимальном уровне конденсата)	35	65	165	165
Материал колбы	Поликарбонат
Монтаж	Вертикальный (как на изображении)
Материалы конструкции	Алюминий, бронза, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил
Опциональные принадлежности *	Крепление, комплект модульного монтажа, манометр
Вес (кг)	0,74	1,50	2,1	2,07

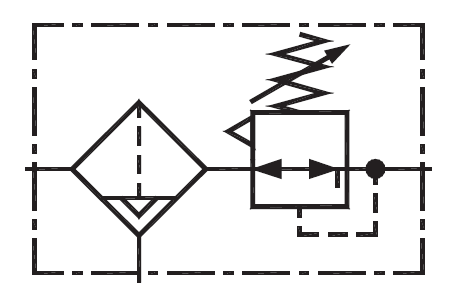

Комбинация фильтра с регулятором c внутренним автоматическим сливом — 1/4, 3/8, 1/2, 3/4, 1 дюйм

Особенности

Модульный.
Подходит для панельного монтажа.
Фильтр – бронзовый фильтрующий элемент;

– стальная защита колбы байонетного типа

Внутренний автоматический слив

– поплавкового типа, без необходимости электрического подключения;
– оснащается ручным сливом;
– возможность подсоединения сливной трубки для отвода конденсата из устройства в целях поддержания чистоты на рабочем месте.

Регулятор

– мембранный, со сбросом;
– компенсация потока (трубкой Вентури) для ускоренного срабатывания;
– неподъемная регулирующая ручка с «нажатием для блокировки» для фиксации любого заданного давления.

Хорошие характеристики потока и регулировки.

Меры предосторожности

Перед монтажом и подключением трубопроводов проверяйте направление потока.
Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
Выполняйте монтаж в чистой среде.
Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов.

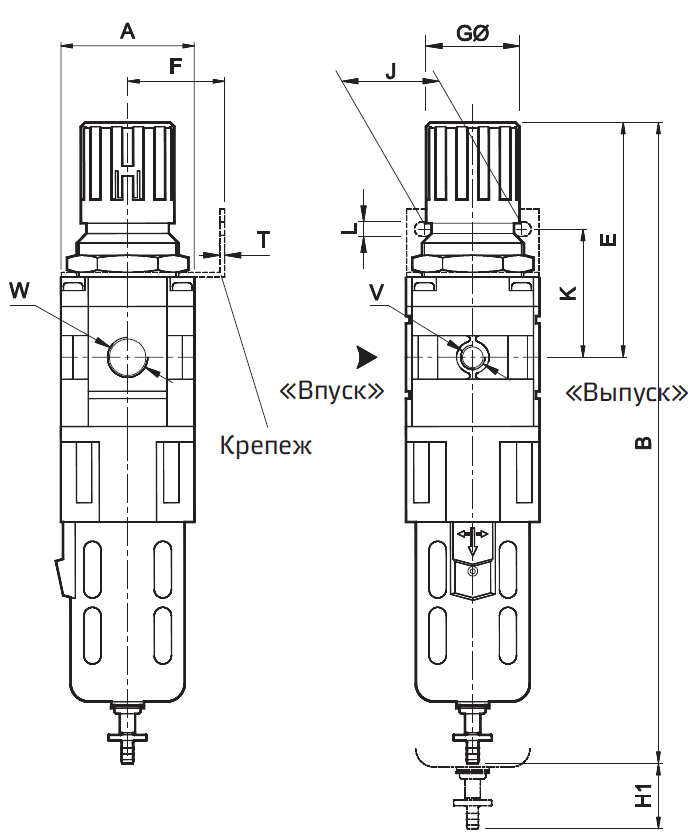

Модель FRC14…-A, FRC15…-A

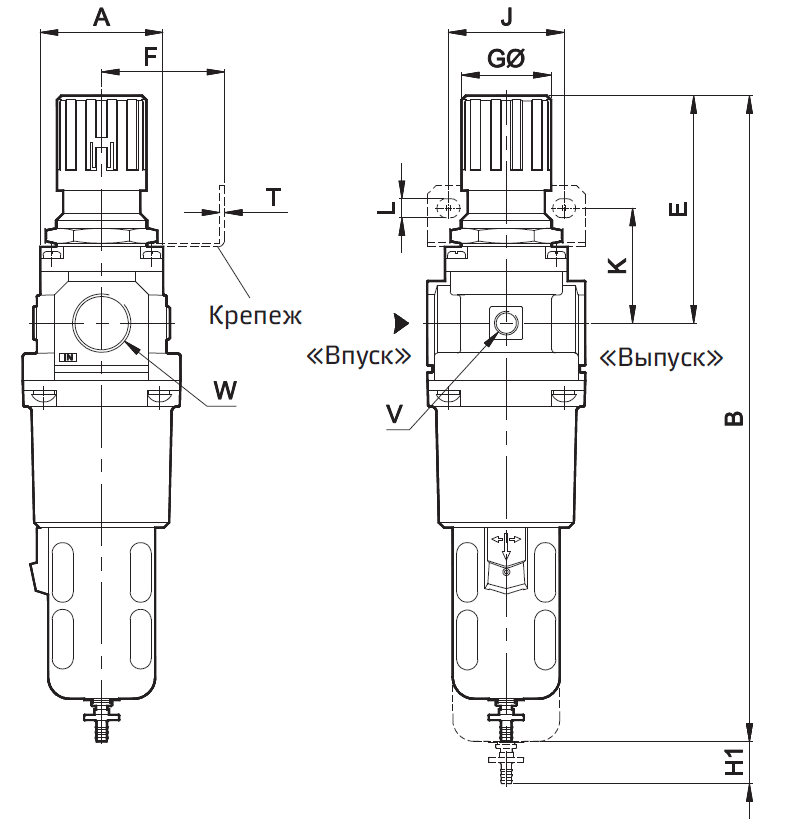

Модель FRC17…-A


Размер корпуса и отверстия		Фильтрация в мкм		Диапазон давления		Внутренний автоматический слив
462 563 764 765	G3/8 G1/2 G3/4 G1	0 1 2 3 4 5	- 1 - 5 - 25 - 40 (стандартное исполнение) - 50 - 100	1 2 3 4	0,2–2 бар 0,2–4 бар 0,5–7 бар 0,5–10 бар (стандартное исполнение)
