Электромагнитный пневматический клапан G1/4Электромагнитный пневматический клапан G1/4
3/2 Нормально закрытый клапан прямого действия
| Модель # |
E14613 |
E14612 |
E14611 |
| Размер отверстия |
Впуск, выпуск — G1/4, сброс — G1/8 |
| Температура окружающей среды |
Не более 60° С |
| Среда |
Отфильтрованный сжатый воздух |
| Проходное отверстие (NW) |
2,5 |
2 |
1,2 |
| Рабочее давление (бар) |
0-7 |
0-10 |
0-20 |
| Расход при давлении на входе 6 бар., ∆-1 бар |
180 |
140 |
60 |
| Электрические характеристики |
| Ширина катушки |
32 мм |
| Напряжение (V) ±10% |
AC (50 Гц) 24,
48, 110, 220 |
DC |
| 12 |
24,48,110 |
| Потребляемая мощность (ватт) |
6 |
9 |
8 |
| Рабочий цикл |
Непрерывный |
| Тип защиты обмотки |
IP65 |
| Класс изоляции |
Класс F |
| Материалы конструкции |
Алюминий, латунь, нержавеющая сталь, нитрил |
Особенности
- Широкий диапазон напряжений.
- Непрерывный цикл работы.
- Низкая температура эксплуатации.
- Бесшумная работа.
- Катушка может вращаться на 360° .
Перечень запасных частей
№
|
Катушка (без разъема)
|
Код для заказа
|
| Напряжение |
AC 50 Гц
|
DC
|
| 1 |
220 |
AC 11A
|
- н/п -
|
| 110 |
AC 11B
|
DC 12Q
|
| 48 |
AC 11D
|
DC 12S
|
| 24 |
AC 11G
|
DC 12W
|
| 12 |
- н/п - |
DC 15R |
| 2 |

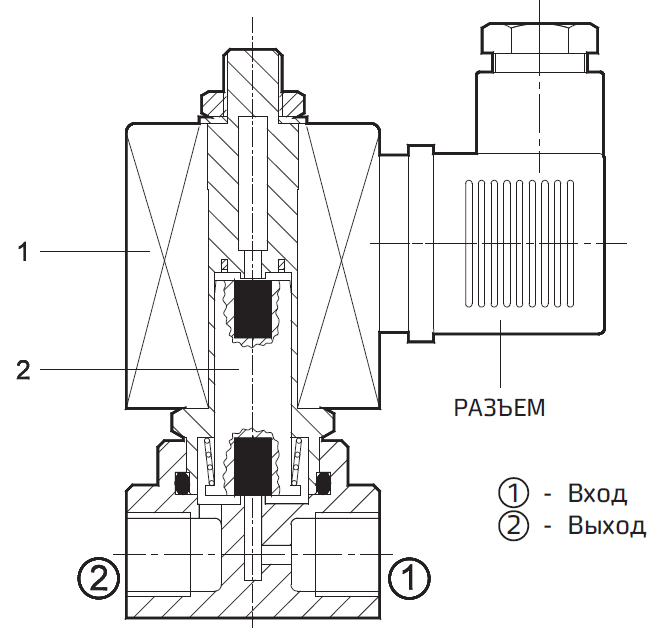

Сердечник включает в себя:
1. Стержень
2. Основную пружину
|
SSA0311
|
SSA0711 |

3/2 Нормально открытый клапан прямого действия
Модель #
|
E13613
|
E13612
|
E13611
|
Размер отверстия
|
Впуск — G1/8, выпуск, сброс — G1/4
|
Температура окружающей среды
|
Не более 60° С
|
Среда
|
Отфильтрованный сжатый воздух
|
Проходное отверстие (NW)
|
2,5 |
2 |
1,2 |
| Рабочее давление (бар) |
0-7 |
0-10 |
0-20 |
Расход при давлении на входе 6 бар., ∆-1 бар
|
180 |
140 |
60 |
Электрические характеристики
|
Ширина катушки
|
32 мм
|
| Напряжение (V) ±10% |
AC (50 Гц) 24, 48, 110, 220
|
|
Потребляемая мощность (ватт)
|
6 |
9 |
8 |
| Рабочий цикл |
Непрерывный
|
| Тип защиты обмотки |
IP65
|
Класс изоляции
|
Класс F
|
Материалы конструкции
|
Алюминий, латунь, нержавеющая сталь, нитрил |
Особенности
- Широкий диапазон напряжений.
- Непрерывный цикл работы.
- Низкая температура эксплуатации.
- Бесшумная работа.
- Катушка может вращаться на 360° .
Перечень запасных частей
№
|
Катушка (без разъема)
|
Код для заказа |
|
| Напряжение |
AC 50 Гц
|
| 1 |
220 |
AC 11A
|
| 110 |
AC 11B
|
| 48 |
AC 11D
|
| 24 |
AC 11G
|
| 12 |
- н/п - |
| 2 |
Сердечник включает в себя:
1. Стержень
2. Основную пружину
|
SSA0411
|

2/2 Нормально закрытый клапан прямого действия
Модель #
|
E12613
|
E12612
|
E12611
|
Размер отверстия
|
Впуск, выпуск — G1/4
|
Температура окружающей среды
|
Не более 60° С
|
Среда
|
Отфильтрованный сжатый воздух
|
Проходное отверстие (NW)
|
2,5 |
2 |
1,2 |
| Рабочее давление (бар) |
0-7 |
0-10 |
0-20 |
Расход при давлении на входе 6 бар., ∆-1 бар
|
180 |
140 |
60 |
Электрические характеристики
|
Ширина катушки
|
32 мм
|
| Напряжение (V) ±10% |
AC (50 Гц) 24,
48, 110, 220 |
DC
|
| 12 |
24,48,110 |
Потребляемая мощность (ватт)
|
6 |
9 |
8 |
| Рабочий цикл |
Непрерывный
|
| Тип защиты обмотки |
IP65
|
Класс изоляции
|
Класс F
|
Материалы конструкции
|
Алюминий, латунь, нержавеющая сталь, нитрил |
Особенности
- Широкий диапазон напряжений.
- Непрерывный цикл работы.
- Низкая температура эксплуатации.
- Бесшумная работа.
- Катушка может вращаться на 360° .
Перечень запасных частей
№
|
Катушка (без разъема)
|
Код для заказа
|
| Напряжение |
AC 50 Гц
|
DC
|
| 1 |
220 |
AC 11A
|
- н/п -
|
| 110 |
AC 11B
|
DC 12Q
|
| 48 |
AC 11D
|
DC 12S
|
| 24 |
AC 11G
|
DC 12W
|
| 12 |
- н/п - |
DC 15R |
| 2 |
Сердечник включает в себя:
1. Стержень
2. Основную пружину
|
SSA0311
|
SSA0711 |

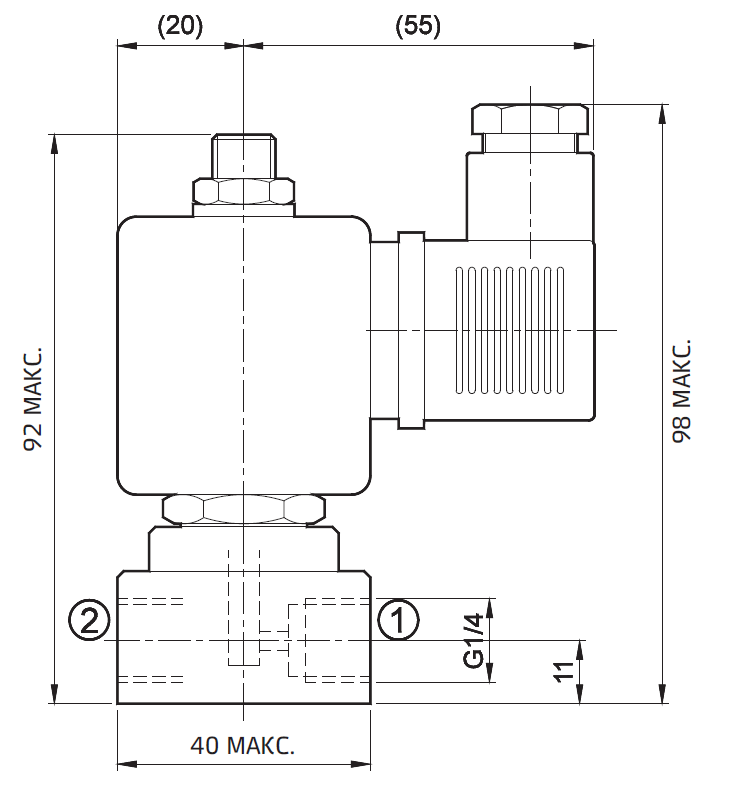

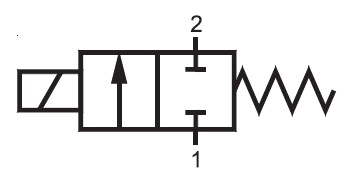

2/2 Нормально закрытый клапан прямого действия
Модель #
|
E12614
|
Размер отверстия
|
Впуск, выпуск — G1/4
|
Температура окружающей среды
|
Не более 60° С
|
Среда
|
Отфильтрованный сжатый воздух
|
Проходное отверстие (NW)
|
3 |
| Рабочее давление (бар) |
0-10 |
Расход (л/мин)*
|
250 |
Электрические характеристики
|
Ширина катушки
|
32 мм
|
| Напряжение (V) ±10% |
AC (50 Гц) 24, 48, 110, 220 |
|
Потребляемая мощность (ватт)
|
6 |
| Рабочий цикл |
Непрерывный
|
| Тип защиты обмотки |
IP65
|
Класс изоляции
|
Класс F
|
Материалы конструкции
|
Алюминий, латунь, нержавеющая сталь, нитрил |
Особенности
- Широкий диапазон напряжений.
- Непрерывный цикл работы.
- Низкая температура эксплуатации.
- Бесшумная работа.
- Катушка может вращаться на 360° .
Перечень запасных частей
№
|
Катушка (без разъема)
|
Код для заказа
|
| Напряжение |
AC 50 Гц
|
| 1 |
220 |
AC 11A
|
| 110 |
AC 11B
|
| 48 |
AC 11D
|
| 24 |
AC 11G
|
| 2 |
Сердечник включает в себя:
1. Стержень
2. Основную пружину
|
SSA0311
|
