Блокируемый отсечной клапан Серия GS2
| Модель |
GS245L61 |
GS246L62 |
GS247L63 |
| Размер отверстия |
G1/4 |
G3/8 |
G1/2 |

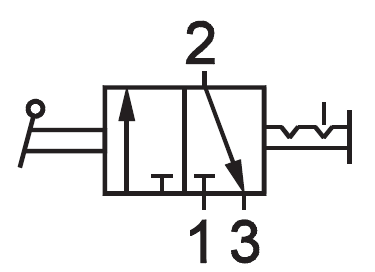

| Тип |
3/2 |
| Диапазон рабочего давления |
0–10 бар |
| Температура окружающей среды |
5–60° C |
| Расход @ (л/мин) |
1 → 2 |
1000 |
2200 |
3250 |
| 2 → 3 |
450 |
1100 |
1600 |
| Материалы конструкции |
Алюминий, латунь, нитрил |
Блокируемый отсечной клапан (со сбросом) — G1/4, G3/8, G1/2
Особенности
- Возможность модульного монтажа с другими элементами подготовки воздуха.
- Внутренняя резьба с обоих концов.
- Размеры — G1/4, G3/8 и G1/2.
- Окно индикации положения клапана, т. е. когда клапан находится во включенном состоянии или в состоянии сброса.
Функция
- Открытие и закрытие пневмомагистрали со сбросом давления на выходе в закрытом состоянии.
- Данный клапан может блокироваться в закрытом состоянии (сброс 2→3)
| № |

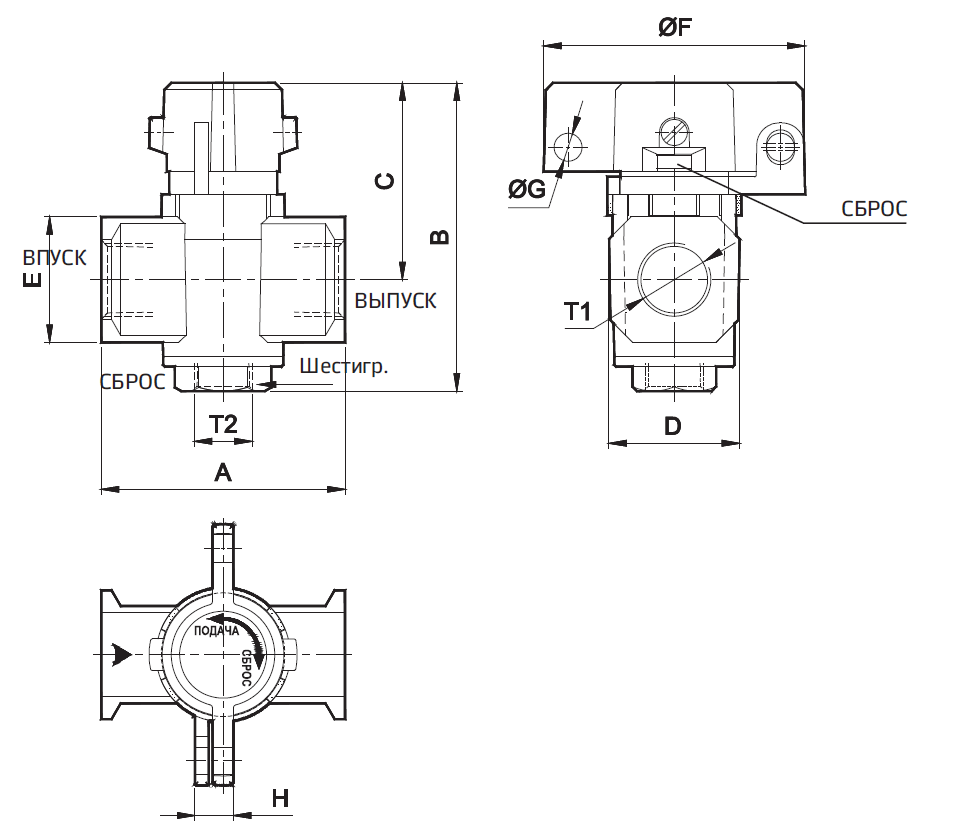

№ для заказа |
T1 |
T2 |
Шестигр. |
A |
B |
C |
D |
E |
ØF |
ØG |
H |
| 1 |
GS245L61 |
G1/4 |
G1/8 |
17 |
45 |
73 |
43 |
28,5 |
22 |
40 |
3,5 |
8 |
| 2 |
GS246L62 |
G3/8 |
G1/4 |
19 |
55 |
85 |
52 |
32,5 |
28 |
55 |
6 |
11 |
| 3 |
GS247L63 |
G1/2 |
G3/8 |
24 |
70 |
94 |
56,5 |
37,5 |
36 |
75 |
8 |
11,5 |
